0 实 验 报 告 课 程 名 称 实 验 名 称 实 验 日 期 学 生 专 业 学 生 学 号 学 生 姓 名 教 师 姓 名 成 绩

南京理工大学机械工程学院

微机原理及应用 实验1 DEBUG操作实验 实验2 汇编程序设计实验 实验3 8253定时/计数器实验 实验4 8255 并行接口实验

年 月 日 至 年 月 日 1

实验一 DEBUG命令及其操作 一、实验目的 1． 熟练掌握debug的常用命令，学会用debug来调试程序。 2． 深入了解数据在存储器中的存取方法及堆栈中数据的压入与弹出。 3． 掌握各种寻址方法以及简单指令的执行过程。

二、实验要求 1． 实验前要作好充分准备，包括汇编程序清单、调试步骤、调试方法以及对程序结果的分析等。 2． 本实验要求在PC机上进行。 3． 本实验只要求在DEBUG调试状态下进行，包括汇编程序，调试程序，执行程序。

三、实验内容  实验内容1：学习用DEBUG调试工具进行源程序的输入、汇编、调试和执行。 实验报告要求： 1． 写出运行结果； 2． 小结debug常用命令及使用体会 答：1.原文已给出（略） 2．a 汇编 d显示内存单元内容 e修改单元内存内容 g执行命令 t单步（或多步）调试 n指定文件路径文件名（含扩展名） u反汇编 r查看寄存器值及修改 l加载程序 w写盘命令 体会：提升学习热情和动手能力 有助于理解代码执行过程  实验内容2 设AX=3000H，BX=5000H，请编一程序段将AX的内容和BX的内容进行交换。请用堆栈作为两寄存器交换内容的中间存储单元，用DEBUG调试程序进行汇编与调试。 实验报告要求： 1． 写出完成上述功能的程序段； 2． 单步执行，并记录寄存器AX, BX及堆栈指针SP的值 答： A100 Mov ax,3000 ； ax:3000 bx:0000 sp:ffee Mov bx,5000 ；ax:3000 bx:5000 sp:ffee Push ax ；ax:3000 bx:5000 sp:ffec 2

Mov ax,bx ；ax:5000 bx:5000 sp:ffec Pop bx ；ax:5000 bx:3000 sp:ffee Int 20  实验内容3 设DS=当前段地址，BX=0300H，SI=0002H，请用DEBUG的命令将存储器偏移地址300H~304H连续单元装入0AH，0BH，0CH，0DH，0EH。在DEBUG状态下送入下面的程序，并用单步执行的方法，分析每条指令源地址的形成过程？当数据传送完毕时，AX中的内容是什么？ 实验报告要求： 1． 写出源操作数的寻址方式； 2． 单步执行，并记录相关寄存器及存储单元的值 A100 ;给各内存单元赋值 Mov di,0300 Mov dx,0a Mov cx,5 1oop1:mov[di],dx Inc di Inc dx 1oop loop1 程序清单如下： 寻址方式和AX的内容 MOV BX，0300 立即寻址 MOV SI， 0002 立即寻址 MOV AX，BX 寄存器寻址 AX: 0300 MOV AX，0304H 立即寻址 AX:0304 MOV AX，[0304H] 存储器直接寻址 AX:ds:0304 内存单元的内容0EH MOV AX，[BX] 寄存器间接寻址 AX:ds:0300 内存单元的内容0AH MOV AX，0001[BX] 基址相对寻址 AX:ds:0301 内存单元的内容0BH MOV AX，[BX][SI] 基址变址寻址 AX:ds:0302 内存单元的内容0CH MOV AX，0001[BX][SI] 基址变址寻址 AX:ds:0303内存单元的内容0DH  实验内容4 设AX=0002H，编写程序将AX的内容乘10，要求用移位的方法完成。

写出实现上实验报告要求： 1． 述功能的程序段； 2． 单步执行程序，记录每条指令的机器码及相关寄存器的内容 注意：左移指令用SHL，而不能使用SAL A100 Mov ax,2 机器码：b80200 ax:0002 dx:0000 cl:00 Mov dx,0 机器码：ba0000 ax:0002 dx:0000 cl:00 Shl ax,1 机器码：d1e0 ax:0004 dx:0000 cl:00 Mov dx,ax 机器码： 01d0 ax:0004 dx:0004 cl:00 Mov cl,2 机器码：b102 ax:0004 dx:0004 cl:02 Shl ax,cl 机器码：d3e0 ax:0010 dx:0004 cl:02 Add ax,dx 机器码：01d0 ax:0014 dx:0004 cl:02 3

Int 20 机器码：cd20 ax:0014 dx:0004 cl:02 实验二 简单程序的编写及汇编连接 一、 实验目的 1． 熟练掌握编写汇编语言源程序的基本方法和基本框架。 2． 学会编写顺序结构、分支结构和循环结构的汇编程序，掌握宏定义与宏调用的方法。 3． 掌握程序中数据的产生与数输出的方法。 4． 熟悉建立源文件，进行汇编和连接的全过程，并对程序进行调试。

二、 实验要求 1． 实验前准备 ① 分析题目，将程序中的原始数据、中间结果和最终结果的存取方式确定好。 ② 写出算法或画出流程图。 ③ 写出源程序。 ④ 对程序中的结果进行分析，并准备好上机调试的过程。 2． 本实验要求在PC机上进行。 3． 汇编过程中出现问题，可用DEBUG进行调试。

三、 实验内容 1．实验内容1 ① 编辑源程序(参考程序见下)，建立 .ASM文件； ② 用MASM程序汇编，生成 .OBJ文件；查看 .LST文件的内容 ③ 用LINK程序链接，生成 .EXE文件； ④ 使用DEBUG命令将 .EXE文件调进内存，执行后查看程序运行结果； ⑤ 使用DEBUG命令，检查各段在内存当中分配情况。 参考程序： ; exercize21 data segment org 0200h buffer dw 0, 1, -5, 10, 256, -128, -100, 45, 6, 3, dw -15,-67, 39, 4, 20, -1668, -32766, 32765, -525, dw 300 count equ ($-buffer)/2 max dw ? data ends

stack segment stack 'stack' db 100 dup ('s') stack ends

code segment para 'code' 4

assume cs:code, ds:data, ss:stack sta proc far push ds xor ax, ax push ax mov ax, data mov ds, ax lea si, buffer mov cx, count dec cx mov ax, [si] chkmax: add si, 2 cmp [si], ax jle next mov ax, [si] next: loop chkmax mov max, ax ret sta endp code ends end sta 实验报告要求： 1． 小结汇编语言源程序的编译及连接过程； 2． 记录数据段在程序执行前后的内容 3． 写出程序调试中出现的问题及解决方法；

答： 1． 把待汇编的程序放在存放汇编、链接程序的文件夹里打开汇编程序输入待汇编的程序名字 ，以默认配置生成obj文件，再打开链接程序输入待链接的程序名字以默认配置生成exe文件 2． 执行前后buff数据数据块不变 max执行前数据为0000H执行后为7ffdH 3． 很顺利

作业：编程并且在计算机上调试。 ①用汇编语言编写一个加法程序： 1234+5678 请用ASCII码的形式将加数与被加数存放在数据区DATA1和DATA2中，并将相加的结果显示输出。 ②假设有一组数据：5，-4，0，3，100，-51，……，请编一程序，判断每个数是否大于0，等于0，还是小于0，并输出判断结果。即： 1 当x>0 y = 0 当x=0 -1 当x<0 5

①sstack segment dw 32 dup(?) sstack ends data segment data1 db ‘1234' data2 db ‘5678’ data3 db 4 dup(?) data ends code segment assume cs:code,ss:sstack,ds:data sta:push ds xor ax,ax push ax mov ax,data mov ds,ax lea si,data1 lea di,data2 lea bx,data3 mov al,[si+3] mov ah,[di+3] and al,0fh and ah,0fh add al,ah or al,30h mov [bx+3],al mov al,[si+2] mov ah,[di+2] and al,0fh and ah,0fh adc al,ah or al,30h mov [bx+2],al mov al,[si+1] mov ah,[di+1] and al,0fh and ah,0fh adc al,ah or al,30h mov [bx+1],al mov al,[si] mov ah,[di] and al,0fh and ah,0fh adc al,ah

合集下载

南理工微机原理与应用实验报告

南理工微机原理与应用实验报告

微机原理与应用综合实验指南1 汇编语言实验1.1 emu8086简介及其汇编语言编程及调试EMU8086是一个基于WINDOWS的8086/88CPU仿真实验程序，它包括编辑器、汇编器、连接器以及跟踪执行器、虚拟外设等模块，支持与8086 /88CPU有关的仿真实验。

EMU8086提供基于汇编语言的程序模板，编程者只需在此基础上，添加有关的核心语句，然后点击相应按钮，系统即可完成编译和链接工作。

若无错误，即可自动进入到指令跟踪运行界面，控制程序以单步或连续方式运行。

通过此界面还可以观察寄存器以及存储器的值，还有指令的机器码及反汇编指令。

1.2实验目的：（1）熟悉汇编语言开发环境（2）掌握Emu8086软件使用方法（3）了解汇编语言的程序结构，调试一个程序并记录程序运行结果。

1.3实验内容及要求：1.3.1 熟悉emu8086的操作1.3.1.1打开桌面上的Emu8086的图标，出现如图所示的对话框:1.3.1.2点击【NEW】，可以选择编程所采用的模板。

1.3.1.2.1 若选择COM template, 则文档模板如下：采用此格式，源代码应该在100H 后加载（即：源代码之前应有ORG 100H），从文件的第一个字节开始执行，它支持DOS和Windows命令提示符。

1.3.1.2.2 若选择EXE模板，则显示下图所示的EXE文件模板：1.3.1.2.3 也可选择BIN模板：1.3.1.2.4 BOOT模板文档如下：1.3.1.3 这里我们点选COM模板，建立一个com类型的程序如下图所示。

1.3.1.4点击compile按钮,出现如下提示：1.3.1.5输入汇编后的二进制文件名称“1_”后，出现如下窗口，意味着汇编成功完成。

1.3.1.6点击“run”按钮，跳出如下图所示的调试窗口，并显示运行结果。

1.3.1.7点击[reload]菜单，重新载入程序，然后点击【single step】单步运行。

8086微机原理实验报告

8086微机原理实验报告

8086微机原理实验报告实验名称：8086微机原理实验实验目的：1.深入了解8086微处理器的内部结构和指令系统。

2.掌握汇编语言的编程方法和技巧。

3.熟悉微机系统的输入输出操作原理。

4.掌握8086微机系统的调试方法和程序调试技巧。

实验器材：1.8086微处理器芯片2.Intel 8086学习板3.编程器4.示波器5.实验箱实验步骤：1.熟悉8086微处理器的内部结构和指令系统在开始实验前，首先需要熟悉8086微处理器的内部结构和指令系统。

通过阅读教材和讲义，了解到8086微处理器采用16位结构，具有4个寄存器组，支持16种不同寻址方式的指令。

熟练掌握常用的指令系统和汇编语言的编程方法。

2.设计并编制简单的汇编程序在熟悉8086微处理器的内部结构和指令系统后，我们开始设计并编制简单的汇编程序。

本实验中，我们编写了一个简单的汇编程序，用于实现两个数的加法操作，并将结果存储在内存中。

程序中使用了mov指令将操作数送入寄存器，add指令将它们相加，再用mov指令将结果存储到内存中。

程序流程图如下所示：a. 将第一个数送入累加器A中。

b. 将第二个数送入寄存器B中。

c. 执行add指令，将A和B相加，结果保存在A中。

d. 将结果存储到内存中。

e. 程序结束。

3.调试程序并进行测试在完成汇编程序的编写后，我们需要使用调试器对程序进行调试，并进行测试。

首先，将程序加载到学习板上进行调试。

在调试过程中，我们使用示波器观察各个信号的波形，以确定程序的正确性。

通过逐步单步执行程序并观察寄存器和标志位的变化，我们验证了程序的正确性。

接下来，我们使用输入设备输入两个数，并观察输出结果是否正确。

测试结果表明程序正确实现了两个数的加法操作。

4.总结体会和改进建议通过本次实验，我们深入了解了8086微处理器的内部结构和指令系统，掌握了汇编语言的编程方法和技巧，熟悉了微机系统的输入输出操作原理，以及掌握了8086微机系统的调试方法和程序调试技巧。

微型计算机原理及应用实验报告1

微型计算机原理及应用实验报告1

太原理工大学现代科技学院课程实验报告专业班级学号姓名指导教师实验名称同组人、实验目的:学习数据传送和算数运算指令的用法二、实验.内睿；将两个多位土进制数…28056,47193相加.，并显示加数，…被加数，和。

要求两个加数均以……一Asc n码形式各自顺序存放在DATA2 一内存单元中，结果送回…—DATA仁处（低位在前，高位在后）一…。

三、程序流程图:I开始I计数值呂YX执行ADC带进位相加■-J7AAA调整将十六谜制的结果转化为ASCH码義示的数字串I结束I四、程序列表：SHOW . _ MACRO B...…_MOV DL,B. _ ….专业班级学号姓名成绩实验一多位土进制数相加程序DATA1 禾口I显示被加犁和加数I将被加数和加数由ASCH码转化为■!■六进韵INT 21HENDMDATA SEGMENTDATA1 DB 33H,39H,31H,37H,34HDATA2 DB 36H,35H,30H,38H,32HDATA3 DB'_',0DH,0AH,'$'DATA ENDSSTACK SEGMENT STACKSTA DB 20 DUP⑺TOP EQU LENGTH STASTACK ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,SS:STACK,ES:DATA START: MOV AX,DATAMOV DS,AXMOV AX,STACKMOV SS,AXMOV AX,T OPMOV SP,AXMOV SI,OFFSET DATA2MOV BX,05SHOW 20HCALL DIS PLSHOW 0DHSHOW 0AHMOV SI,OFFSET DATA1MOV BX,05SHOW 2BHCALL DIS PLSHOW 0DHSHOW 0AHMOV CL,7S1: SHOW 2DHLOOP S1SHOW 0DHSHOW 0AHMOV 一SI,OFFSET .DATA!MOV DI,OFFSET DATA2CALL ADDAMOV 一SI,OFFSET .DATA!MOV BX,05CALL DIS PLMPVAX,4C00HINT 21HDIS PL P ROC NEARDS1： _ —SHOW丄S+BX二1]DEC BXJNZ DS1RETDIS PL END PADDA P ROC NEARMOV DX,SIMOV_BP,DI .MOV BX,05AD1: SUB BYTE PTR [SI+BX-1],30HSUB BYTE _ PTR」Dl+BX-1L30H_DEC BXJNZ AD1MOV SI,DXMOV DI,B PMOV CX,05CLCAD2: _ MOV AL,创MOV BL,[DI]ADC AL,BLAAAMOV [SI],ALINC SIINC DILOOP AD2MOV SI,DXMOV DI,B P…_ MOV 一BX，_05___________ _AD3: ADD BYTE PTR [SI+BX-1],30H …_ADD BYTE_ PTR. [D !+BX-1L30_H 一一一DEC BX JNZ AD3RETADDA ENDPCODE ENDSEND START截图:g C: \TlVl>CTS\fyste>32\c>d. exe - edit j taf a.&SBiSHOU MACRO B F_^L*i ■.Ld.j.'jj Kn r T-.T ■- r*-c- lu £11 i1 1 nOU DL,BMOO AH.02H INT 21HENDH SEGHEMTDB 33H,39H,31H,37H ,34H!DATA2 DD 3GH^35H^30H^38H p32H：PnTA3 DB* ,0DH,0nH,*S'iDATA ENDSiSTACK SECriENT STACKiSTA DB 20 DUP<?>STOP EQU LENGTH STAiSTACK ENDSiCODE SEGMENT!ASSUME CS：CODE.DS：DATA,£S：STACK,ESzDATAiSTfiRT： MW 做DA"!NOU DS,AX!nOU AX.STACK!no<j 5S.HK!nou AX,TOP!MW SP.flX I File Edit Search Uiew 0诚ions He Ip芮I C:MIJTDOlS^syst fi»32\c»d, eieE：\nASri>HL JEAFA.ASnILcrosof t <H> tlacPD AssBnbler Uers ion &.15.BBB3Corp 1981 All rights resArued^Cnpijright <C> Mici^nsoFtAssenbling： J]APA,A&tlUcrosoft <R>Segnented :npyright <C> tlicrDsoft Executable Linker UeFwlon S.31.009 Jul 13 1992 Corp 1904-1992. All rights reserved.Object nodules f-obj]：JlAF«,obj Run File [J1AFft.exe]： "JlftFfl,exe" List File Lnul,iiHip]: NULLibraries t.Lih]：Def in It Ians Filt [tiul.def ]：E;\nASM>JTAFA.EKE+4719375249EJ\nflSJ1>。

微机原理实验报告_2

微机原理实验报告_2

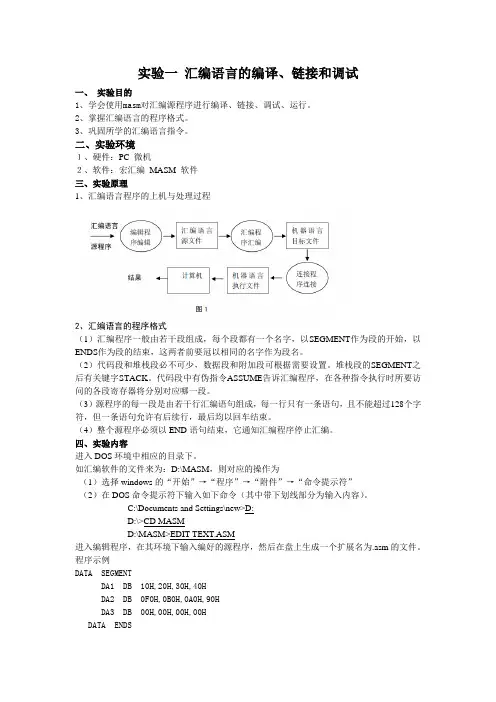

实验一汇编语言的编译、链接和调试一、实验目的1、学会使用masm对汇编源程序进行编译、链接、调试、运行。
