德国标准DIN 22102 Teil 1:1991
散装物料织物芯输送带
第1部分 尺寸、规范与标志
本标准与国际标准化组织(ISO)制定的标准ISO 251:1987相互协调。
1 适用范围
本标准适用于包含一层或多层织物芯体、用于输送散装物料的织物芯输送带,关于煤矿用织物芯输送带参见DIN 22109第1、2、4、6部分。

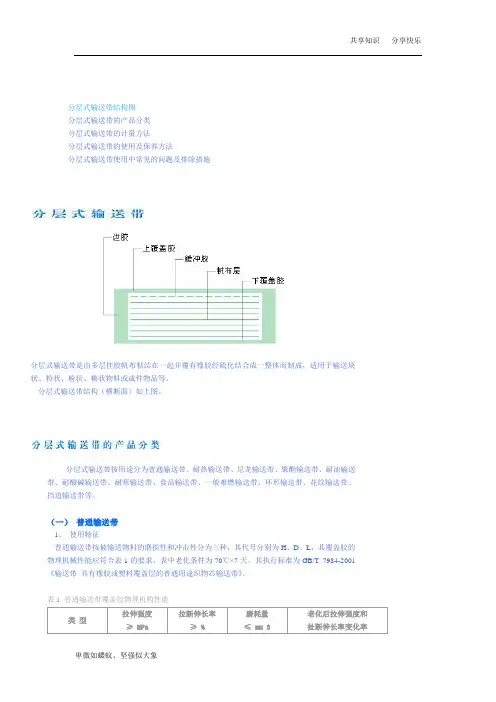

2 带结构
散装物料织物芯输送带在结构上有以下几种:
1) 一层织物芯体
2) 二层织物芯体,其间有1~2mm厚的层间胶
3) 二层或多层织物芯体,以弹性体材料作为粘合层进行接头
4) 选择性的带挡板
3 带型号
表1 具有一层、两层或多层织物芯的带的型号
带芯
层数 带型号
1 200/1 250/1 315/1 400/1 500/1 630/1 800/1 1000/1 1250/1 1600/1 2000/1 2500/1 3150/1
2 200/2 250/2 315/2 400/2 600/2 630/2 800/2 1000/2 1250/2 1600/2 2000/2 2500/2 3150/2
≥3 315/3 400/3 500/3 630/4 800/4 1000/5 1250/5 1600/5 2000/5 2500/5 3150/5
注:1)带型号中包括带的最低拉伸强度(以N为单位的拉断力与以mm为单位的带宽之比)以及带芯层数。
表2 拉伸强度接头损失
带芯层数 接头引起的拉伸强度损失rverb
1 0.20
2 0.201) 0.502)
3 0.33
4 0.25
5 0.20
注:1)有层间缓冲胶的接头和双梯式接头;
2)无层间缓冲胶的接头。
在选择带型号的时候,应考虑由于制作带接头时拉伸强度的损失rverb,此时可参考德国标准DIN 22109并利用表2给出的饿数据。
4 术语代号及单位
表3 术语代号及单位
代号 含义或说明 单位
A 覆盖层磨耗量 mm3 B 带宽 mm
F 拉力 N
FB 拉伸强度(相当于DIN53815的FH) N/mm
FBmin 最低拉伸强度 N/mm
FV 初拉力 N/mm
F10 参考拉力 N/mm
L0 初始测量长度 mm
T 剥离强度 N/mm
bf 指宽 mm
f 挠度 mm
La 斜切长度 mm
Ld 揭开织物长度 mm
Lf 指长 mm
Lst 最小阶梯长度 mm
Lv 搭接长度 mm
Lr 接头长度 mm
nst 阶梯数 —
rverb 接头致拉伸强度损失 —
S1 带厚 mm
S2
S3 测量覆盖层厚度(TS.LS)用辅助尺寸 mm
S4 芯间胶厚度 mm
S5 一个织物芯层厚度 mm
εBε% 以百分数表示的在参考力(等于最低拉伸强度乘以某一百分数)下的伸长率,% —
εR 覆盖层扯断伸长率,% —
σR 覆盖层拉伸强度 N/mm2
5 尺寸与标记
5.1 带宽
带宽及极限偏差如表4所示。
5.2 带厚
带厚与带的结构有关,它由供需双方协商而定。带的实际厚度对确定的规范厚度的偏差,对厚度小于或等于10mm者,应不大于±1mm;对厚度大于10mm者,应不大于厚度的±10%。
5.3 覆盖层厚度
带的上覆盖层厚度(TS)和下覆盖层厚度(LS)可有以下几种搭配(以毫米为单位):1/2、3/1、4/2、6/3。
表4 带宽
带宽 极限偏差
300
400
500 ±5 650
800
1000
1200
1400
1600
1800
2000
2200
2400
2600
2800
3000
3200 ±1%
根据带子承受的载荷,也可参考DIN 22101采用其它厚度。为防止带子变为不允许的拱形,比值TS/LS应不大于3:1。
实际覆盖层厚度小于规定厚度的量,对覆盖层厚度小于或等于4mm者,可为约0.2mm;对覆盖层厚度大于4mm者,可约为覆盖层厚度的5%。
关于实际覆盖层厚度大于规定厚度的量,本标准不作规定。
5.4 带长
带长由协商确定。带在张紧状态下的长度的极限偏差由表5和表6规定。
表5 环行带长度极限偏差
内周长度 极限偏差
≤1500 ±50
>1500~2000 ±75
>2000 ±0.5%
表 6 有端带长度极限偏差
交货状态 长度极限偏差
单一带段 +2.5
0
多个带段
每一带段
各段总和 ±5
+2.5
0
库存带段 ±5
5.5 边胶
边胶中不得含有织物。边胶宽度应不大于15mm。
5.6 订货用标记
一条带的有关参数如下:长度400mm;宽度1000mm;带芯织物:经线聚酯(E),纬线聚酰胺(P);最低拉伸强度1000N/mm;带芯层数5层;上覆盖层和下覆盖层厚度4/2;覆盖层物理机械性能类型;覆盖层特殊性能K。该带的订货用标记为:
400m 输送带DIN 22102-1000-EP-1000/5 4/2 ZK
其它的覆盖层特殊性能代号有:T、G、A、C等。
6 物理机械性能 6.1 最低拉伸强度
表7 最低拉伸强度系列
带的最低拉伸强度FBmim,N/mm
200 ,250 ,315 ,400 ,500 ,630 ,800
1000 ,1250 ,1600 ,2000 ,2500 ,3150
表8 参考力伸长率
最低拉伸强度 N/mm 静载荷下的参考力伸长率,% (最大值)
200
250
315
400
500 1.5
630
800
1000
1250 2.5
1600
2000
2500
3150 3
注:1)参考力等于是最低拉伸强度的10%。
上表所列伸长率数值适用于带芯织物经线为聚酯的带,经线为聚酯的带,经线为其它材料的带的伸长率可以不同。
6.3 覆盖层拉伸强度、扯断伸长率和磨耗量
表9 拉伸强度、扯断伸长率和磨耗量
覆盖层类型 拉伸强度
N/mm2(最小) 扯断伸长率
%(最小) 磨耗量,mm3
(最大)
W 18 400 90
X 25 450 120
Y 20 400 150
Z 15 350 250
6.4 剥离强度
表10 最低剥离强度
最低剥离强度,N/mm
布层间 覆盖层与布层间
覆盖层厚度 0.8~1.5mm 覆盖层厚度 >1.5mm
5 3.5 4.5
每一个测定值不得比表10所列值低1N/mm。单个测定值中的最大值,对最低拉伸强度小于或等于1250N/mm的带,不得大于16N/mm;对最低拉伸强度大于1250N/mm的带,不得大于20N/mm。
对具有代号为T、G、A、C的特殊性能的带,其剥离强度允许不符合上表。
6.5 成槽性
成槽性以下述比值表示: 挠度f
带宽B
对在等长三辊托辊(见DIN 22107)上运行的带,其f/B 的最低值应符合表11规定。
表11 f/B最低值
侧辊槽角 20º 25º 30º 35º 40º 45º 50º 55º 60º
f/B(最小) 0.08 0.10 0.12 0.14 0.16 0.18 0.20 0.23 0.26
6.6 直行性
带子在一台公认已校正的输送机(空载、中等张紧)上运行时的跑偏量不得大于表12所列值。
表12 允许跑偏量
符合表4的带宽 ≤800 1000 1200 1400 1600~3200
允许跑偏量 ±40 ±50 ±60 ±70 ±75
6.7 布层接缝
6.7.1 纵向连接
带边到织物接缝的间距至少为100mm。
对于宽度允许有两个或两个以上纵向接缝的带,其同层织物上的接缝间距至少为200mm;两相邻织物上的接缝间距至少为100mm。
表13 纵向接缝数
带宽,mm 纵向接缝数
单层带 二层带 超过二层的带
外层每层 内层每层
≤800
— — — 1
1000
1200 1 2 1400
1600
按合同执行 1800
2000 2 2
2200
3200 2 3
6.7.2 横向接头
两层织物的带如果有必要设置织物横向接缝的话,则须保证带子能传递与带的最低拉伸强度相当的拉力。
对拥有超过两层织物的带,其内层的100mm长度内,每层的接缝数不得超过两个。
相邻层上的接缝间距不得小于2m。
同层织物上的接缝间距不得小于5m。横向接缝应与带的纵轴成45~50º的角且不允许搭接。
6.8 材料
6.8.1 带芯织物(抗拉体)
可采用各种适宜材料的织物作为带芯。
表14 带芯织物材料代号
代号 B Z R P E D C
织物材料 棉 人造毛 人造丝 聚酰胺 聚酯 芳纶 玻璃丝
如果带芯采用交织织物(经线与纬线由不同材料构成),应将两线的材料都表示出来。前面的字母表示经线,后面的字母表示纬线。
