二次结构加气块砌筑植筋技术交底

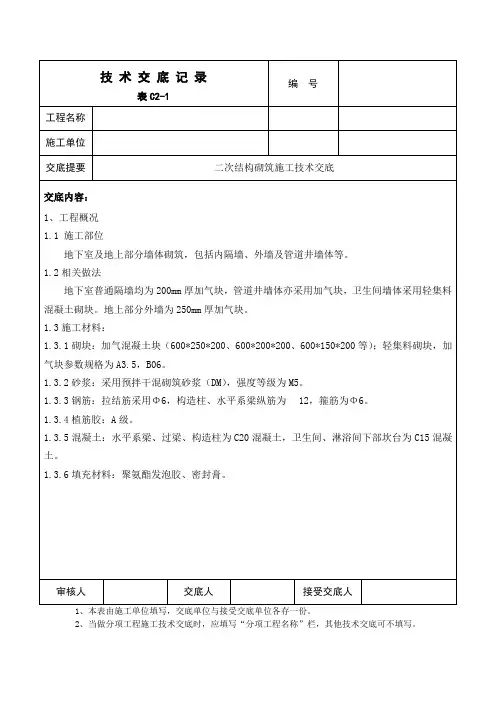

技 术 交 底 记 录

表C2-1 编 号

工程名称

施工单位

交底提要 二次结构砌筑施工技术交底

交底内容：

1、工程概况

1.1 施工部位

地下室及地上部分墙体砌筑，包括内隔墙、外墙及管道井墙体等。

1.2相关做法

地下室普通隔墙均为200mm厚加气块，管道井墙体亦采用加气块，卫生间墙体采用轻集料混凝土砌块。地上部分外墙为250mm厚加气块。

1.3施工材料：

1.3.1砌块：加气混凝土块（600*250*200、600*200*200、600*150*200等）；轻集料砌块，加气块参数规格为A3.5，B06。

1.3.2砂浆：采用预拌干混砌筑砂浆（DM），强度等级为M5。

1.3.3钢筋：拉结筋采用Φ6，构造柱、水平系梁纵筋为12，箍筋为Φ6。

1.3.4植筋胶：A级。

1.3.5混凝土：水平系梁、过梁、构造柱为C20混凝土，卫生间、淋浴间下部坎台为C15混凝土。

1.3.6填充材料：聚氨酯发泡胶、密封膏。

审核人 交底人 接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技 术 交 底 记 录

表C2-1 编 号

工程名称

施工单位

交底提要 二次结构砌筑施工技术交底

交底内容：

2、施工准备

2.1技术准备：

（1）相关工长及外施队管理人员需充分熟悉图纸（建筑总说明、结构总说明、各层建筑平面图等）、相关规范（砌体结构工程施工质量验收规范GB50203-2011、砌体结构设计规范GB50003-2011、混凝土结构加固设计规范GB50367-2006、混凝土结构后锚固技术规程JGJ

145-2004、预拌砂浆JGT230-2007）、相关图集（12G614-1砌体填充墙结构构造、10SG614-2砌体填充墙构造详图(二)(与主体结构柔性连接)）等。

建筑兄弟平台

建筑兄弟平台 技 术 交 底 记 录

工程名称 施工班组

分 部 (项) 名 称 模板工程 交底时间

交底提要： 二次结构植筋

交底内容:

一、施工准备

1.1所有材料进场均应提供合格证和复试报告，不合格的材料严禁使用于本工程。

1.2二次结构墙体轴线及控制线已放线完毕，报我单位并且通过监理验收。

1.3材料及机具准备

1.3.1主要材料

钢筋：A6（HPB300）、A8（HPB300）、C10（HRB400）、C12（HRB400）、C14（HRB400）。

植筋胶：用于钢筋的有机胶粘剂应室温固化、强度高、粘接力强、耐久性好、抗老化及耐酸碱性好。

1.3.2主要机具：气筒、毛刷、扫帚、钻孔机、空压机等

二、植筋范围及参数要求

2.1与砌体填充墙连接的钢筋混凝土墙、柱应配合建筑施工图在墙体位置，沿混凝土墙柱高每隔500mm预埋2Φ6拉筋，锚入混凝土墙，植筋外露长度为700mm。

2.2与构造柱连接的钢筋混凝土梁、板，配合建筑施工图在构造柱位置，钻孔植筋，上下端锚入梁板内，构造柱截面尺寸同相应填充墙厚度，配置纵筋4C10（用于电梯井为4C12）箍筋采用A6，构造柱上下端楼层处600mm范围内箍筋加密@100mm，非加密区箍筋间距@200mm。

2.3与现浇过梁、水平系梁连接的混凝土墙、柱应预埋插筋，单侧锚入混凝土墙、柱，双侧则连通。配置纵筋4C12，箍筋采用Φ6@200。

2.4厚度为100的砌体墙拉筋均采用弯头锚固，两根拉筋水平位置应错开截断并打弯。

三、施工工艺 建筑兄弟平台

建筑兄弟平台 基层处理→定位放线→按规定钻孔→清孔→钢筋处理→用专用工具将胶液注入孔中→将钢筋或螺杆旋转入孔中→固化→质量检验

3.1基层处理：在需要植筋的混凝土结构原表面清理干净，表面须平整、干净无污染。

3.2定位放线：根据设计图的配筋位置及数量，错开原结构钢筋位置，标注出植筋位置。请有关部门验线，合格后就可钻孔。

二次结构砌筑技术交底技术交底 【完整版】

(文档可以直接使用，也可根据实际需要修订后使用,可编辑放心下载） 二次结构技术交底 TJ1.5

工程名称 苏州保利观湖国际二期二标段 施工单位 中国建筑一局〔集团〕

交底部位 1#～4#，5#、6#、9#、13#、14# 工序名称 二次结构技术交底

交底内容：

1施工准备

1.1主要材料准备：

①混凝土标准砖：强度等级为MU10，规格采用240×115×53，主要用于分户隔墙等与水无接触的墙底部坎台，水泥砂浆强度等级M10。

②加气混凝土砌块：本工程所有内外填充墙均采用加气混凝土砌块，墙厚有300、250、200、100等几种，住宅内100厚轻质隔墙也采用加气混凝土砌块, 砌块强度等级为A5，容重不大于7KN/m3,主要采用600*200*300、600*100*300两种规格。

③ 砌筑用砂浆：砌筑采用专用粘结剂砌筑，砌筑砂浆采用M7.5水泥砂浆，水泥宜采用强度等级32.5级普通硅酸盐水泥或矿渣硅酸盐水泥，产品应有出厂合格证及复试报告；砂子采用粗砂，并过5mm的密目网筛，砂的含泥量不应超过5%，石灰膏的熟化时间不应少于7d，严禁使用脱水硬化〔冻结〕的石灰膏。

④混凝土强度等级：构造柱、过梁、圈梁为C20；门窗抱框、卫生间、厨房及阳台等与水交接的墙底设置不小于300高坎台；采用C20细石地面混凝土；

⑤钢筋：二次结构主要钢筋品种有Ф6、Ф10、Ф12；拉结筋采用圆钢，构造柱纵筋及其他钢筋采用三级钢10#螺纹钢筋，钢筋进场必须经复试合格方可用于本工程。

⑥本工程二次结构拉结筋、构造柱纵筋均采用化学植筋施工工艺：植筋采用的结构胶必须要有出厂合格证，及相应检测报告，竖向钢筋植筋深度10～12cm，横向钢筋植筋深度15cm.

⑦其他材料：门窗洞口预埋混凝土块或埋件、门窗洞口预制过梁等砌筑前应准备完善

1.2主要机具：

① 机械：双笼施工升降机〔每段一台〕、砂浆机、搅拌机等。

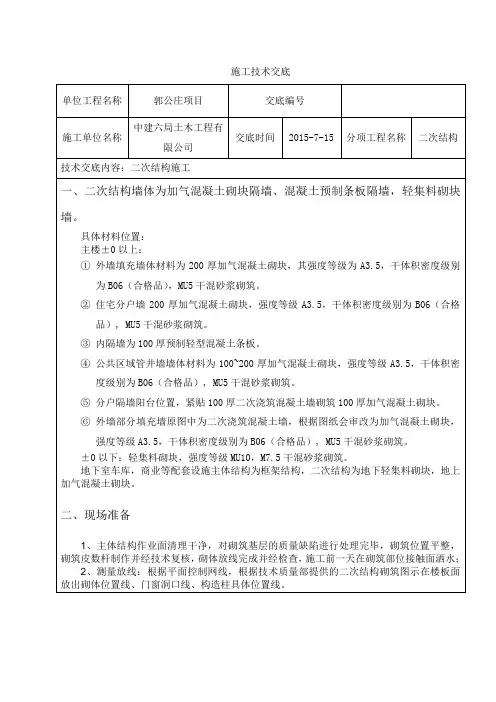

施工技术交底

单位工程名称 郭公庄项目 交底编号

施工单位名称 中建六局土木工程有限公司 交底时间 2015-7-15 分项工程名称 二次结构

技术交底内容：二次结构施工

一、二次结构墙体为加气混凝土砌块隔墙、混凝土预制条板隔墙，轻集料砌块墙。

具体材料位置：

主楼±0以上：

① 外墙填充墙体材料为200厚加气混凝土砌块，其强度等级为A3.5，干体积密度级别为B06（合格品），MU5干混砂浆砌筑。

② 住宅分户墙200厚加气混凝土砌块，强度等级A3.5，干体积密度级别为B06（合格品）, MU5干混砂浆砌筑。

③ 内隔墙为100厚预制轻型混凝土条板。

④ 公共区域管井墙墙体材料为100~200厚加气混凝土砌块，强度等级A3.5，干体积密度级别为B06（合格品）, MU5干混砂浆砌筑。

⑤ 分户隔墙阳台位置，紧贴100厚二次浇筑混凝土墙砌筑100厚加气混凝土砌块。

⑥ 外墙部分填充墙原图中为二次浇筑混凝土墙，根据图纸会审改为加气混凝土砌块，强度等级A3.5，干体积密度级别为B06（合格品）, MU5干混砂浆砌筑。

±0以下：轻集料砌块，强度等级MU10，M7.5干混砂浆砌筑。

地下室车库，商业等配套设施主体结构为框架结构，二次结构为地下轻集料砌块，地上加气混凝土砌块。

二、现场准备

1、主体结构作业面清理干净，对砌筑基层的质量缺陷进行处理完毕，砌筑位置平整，砌筑皮数杆制作并经技术复核，砌体放线完成并经检查，施工前一天在砌筑部位接触面洒水；

2、测量放线：根据平面控制网线，根据技术质量部提供的二次结构砌筑图示在楼板面放出砌体位置线、门窗洞口线、构造柱具体位置线。

墙体位置线 建筑一米线

3、拉结筋施工：拉结筋采用植筋拉结方式，植入深度不小于15d。锚固钢筋拉拔试验的轴向受拉非破坏承载力检验值应为6.0kN。结构植筋胶在孔壁内要充满，以保证其锚固力，在结构胶固化前不要扰动植入的钢筋，待固化72小时后加载施工荷载。
