驱动程序[MPI]

  • 格式：pdf
  • 大小：190.24 KB
  • 文档页数：5

驱动程序 SNP

MPI驱动程序

此驱动程序,支持西门子(SIEMENS)的可编程控制器S7-300/400,使用的协议是MPI;

󰀻 PLC必须是S7-300/400,要提供MPI口;

󰀻 台式机中可使用CP5611、CP5613;

󰀻 笔记本中可使用CP5511;

󰀻 如果使用串口,也支持适配器;但不建议使用;

󰂄 PLC设定

󰂅 打开STEP7,新建一个项目,以jiekong为例:

󰂅 单击鼠标右键,选择“Insert New Object”󰃆“Simatic 300 Station”(以CPU315-2为例):

1 驱动程序 SNP

󰂅 双击“Simatic 300(1)”,再双击“Hardware”,进行PLC硬件配置(本例中只有300机架、电源模块、CPU

模块),CPU的MPI地址设为2,配置完后要进行编译,以便发现配置上的错误;

󰂅 打开“控制面板”-->“Set PC/PG Interface”,使“S7ONLINE”对应为“CP5511(MPI)”;

󰂅 选中CP5511(MPI),点击“Properties”按钮,进行通讯属性设定:

󰂾 PC机的站地址不能与PLC一致,此例为0;

󰂾 波特率必须为187.5K;

󰂾 必须选择“󰀻PG/PC is the only master on the bus”,否则PLC断电后不能自动连同;

2 驱动程序 SNP

󰂅 选中CP5511(MPI),点击“Diagnostics”按钮,进行通讯诊断:

󰂅 如果没有出现“OK”,或不能查询到PC和PLC的站号,请检查PC和PLC的MPI参数是否一致、网线是否

接好;

󰂅 直到能查询到PC和PLC的站号,说明通讯接通;

3 驱动程序 SNP

󰂄 fameView通讯设定

󰂅 选择<设备通讯>功能,执行<安装驱动程序>任务,出现下面对话框:

󰂅 选择SNP驱动程序,进行安装;

󰂅 选择<设备通讯>功能,执行<选择驱动程序>任务,出现下面对话框, 选择MPI:

󰂅 选择<设备通讯>功能,执行<定义设备数据表>任务,在出现的设备数据表中定义某个设备号:

4 驱动程序 SNP

󰂾 本地设备名称必须为S7ONLINE;

󰂾 PLC地址格式为0:m:0:n;m为PLC的MPI地址(0-31),n为CPU的槽号(1-18);

󰂅 运行FameView,选择<设备通讯>功能,执行,可以查看FameView与PLC的通讯状况:

5

合集下载

WinCC连接PLC

WinCC连接PLC

WINCC连接Siemens PLC的常用方式

The serial methods of communication between Siemens PLC and WinCC Getting-started Edition (2008－1)

A&D Service & Support Page 2-39

摘 要 WinCC上位组态软件和西门子PLC建立通讯的几种方法

关键词 WinCC，PLC，通讯，MPI协议，Profibus协议，Ethernet

Key Words WinCC，PLC，Commnication，MPI，Profibus，Ethernet

A&D Service & Support Page 3-39

目 录 WINCC连接Siemens PLC的常用方式.........................................................................................1 一．WINCC使用CP5611通讯卡通过MPI连接PLC.....................................................................4 前提条件.....................................................................................................................................4 1．STEP 7 硬件组态.................................................................................................................4 2．安装CP5611通讯板卡.........................................................................................................5 3．添加驱动程序和系统参数设置...............................................................................................5 4．设置Set PG/PC Interface....................................................................................................6 5．添加通道与连接设置.............................................................................................................8 6．连接测试与通讯诊断...........................................................................................................10 二．WINCC使用CP5611通讯卡通过PROFIBUS连接PLC.......................................................11 前提条件...................................................................................................................................11 I．STEP 7 硬件组态..............................................................................................................11 2．安装CP5611通讯板卡.......................................................................................................13 3．添加驱动程序和设置系统参数.............................................................................................13 4．设置Set PG/PC Interface..................................................................................................14 5．添加通道与连接设置...........................................................................................................17 6．连接测试与通讯诊断...........................................................................................................18 三．WINCC使用普通网卡通过TCP/IP连接PLC.........................................................................20 前提条件...................................................................................................................................20 1．STEP7硬件组态................................................................................................................20 2．设置IP地址与通讯检测.......................................................................................................22 3．添加驱动程序和设置系统参数.............................................................................................23 4．设置Set PG/PC Interface..................................................................................................24 5．添加通道与连接设置...........................................................................................................28 6．连接测试与通讯诊断...........................................................................................................29 四．WINCC使用普通网卡通过Industrial Ethernet连接PLC......................................................31 前提条件...................................................................................................................................31 1．STEP7硬件组态................................................................................................................32 2．添加驱动程序和设置系统参数.............................................................................................33 3．设置Set PG/PC Interface..................................................................................................34 4．添加通道与连接设置...........................................................................................................36 5．连接测试与通讯诊断...........................................................................................................37

怎么使用MPIDP-RS232OD

怎么使用MPIDP-RS232OD

怎么使用 MPI/DP-RS232 问：我要将CPU314与电脑连接通信应该怎么办?是否用MPI/DP-RS232连接器,要怎么用啊? 答：第一步，将适配器(PC Adapter)与RS232电缆相连。适配器的MPI/DP口插入CPU的编程口，RS232电缆与PC的串口连。 第二步，进入"开始"->"设置"->"控制面板"->"SET PG/PC Interface"。点选“Access Point of the Application”=S7ONLINE(STEP7)，“Interface Parameter Assignment”=PC Adapter (MPI)。 第三步，点“Properties”进入属性设置，MPI设置内容：选中“PG/PC is the only master on the bus”，其余内容沿用默认值，或根据CPU的状态变更。 Local Connection设置：COM Port=硬件连接的串口，Transmission Rate=PC Adapter的拨码位置。 确认后退出设置，如果上下位机参数一致的话，此时连机就会成功。

2 使用 RS232 接口连接 PC 适配器

在 PC 的 COM 端口和 PC 适配器之间使用插入连接电缆(0 调制解调器电缆)。

电缆必须符合标准 RS232 电缆(MLFB 6ES7 901-1BF00-0XA0)。标准 RS232 电缆的针定义在下图中给出(定义在两端是相同的)。

图. 01

图. 01 如果使用标准电缆，可用于所有的 STEP 7 版本以及所有的 PC 适配器版本。 10. plc程序的下载问题 问：在一个网络中(比如profibus)，有多个plc，在step7中硬件组态中也有多个plc，所编程序是整个网络系统的程序，那么程序下载的时候，如何确定哪些程序被下载到哪一个plc中？ 答：MPI网络中多个CPU(S7-300/400)及HMI PANEL(WINCE BASED)的程序下载 1. 按照你所需要的网络，完成硬件安装及通讯线的连接. 2. 对所有的CPU,默认地址都是2，所以可以分别上电，下载硬件配置与程序. 3. 对于PANEL可以通过其控制面板的S7-TRANSFER设置网络地址，然后通过MPI网络直接下载PANEL的组态程序，注意，此时S7-TRANSFER中的'ONLY MASTER ON THE BUS'不能被选中。 4. 当使用CP5511/5611以点对点的方式对PANEL下载程序时，S7-TRANSFER中的'ONLY MASTER ON THE BUS'必须被选中

PC Adapter(MPI)

PC Adapter(MPI)

西门子编程电缆 PC-MPI+ S7-300/400 串口接口

西门子编程电缆 型号：PC-MPI+ 串口接口，适用于S7-300/400系列PLC

 货 号：BN-27C2C048

 品 牌：西门子

 计量单位：条

西门子PC-MPI+ 编程电缆具有串口接口，带通讯指示灯，盒子包装。

适用于西门子S7-300/400系列PLC

技术参数：

• 隔离电压:1000V直流或3500V脉冲

• 具有瞬变电压抑制功能,能承受功率高达400W的瞬态过压，能防雷电和抗静电

• RS232端口波特率：19.2Kbps和38.4Kbps由开关切换

• MPI端口波特率：187.5Kbps

• 带有电源指示灯和数据收、发指示灯

• 工作温度:-20～75℃

• 外形尺寸：103×50×26，连接RS232电缆后的总长度：5.5米

STEP7软件的设置：

1、进入STEP7编程软件主界面（SIMATIC Manager），点击“Options”菜单下的“Set PG/PC

Interface…”选项进入PG/PC设置界面。

2、 双击“PC Adapter（MPI）”进入RS232和MPI接口参数设置。本适配器不支持“PC Adapter（PROFIBUS）”选项。

3、单击“Local Connection”选项设置RS232接口参数，正确选择连接电脑的COM口（RS232），选择RS232通信的波特率19200bps或38400bps，这个数值必须和PC/MPI适配器上开关设置的数值相同。

4、单击“MPI”选项设置适配器MPI接口参数，由于适配器的MPI口的波特率固定为187.5Kbps，所以这里只能设置成187.5Kbps。

完成以上设置后即可与PLC联机通信了，这里需要提醒用户注意的是在使用有关CPU操作的功能时，不要更改（在网络设置“Network

CP5611卡的安装与设置

CP5611卡的安装与设置

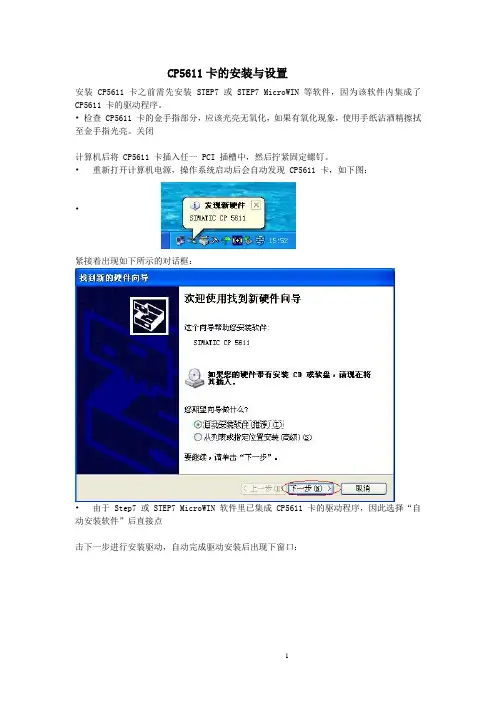

1 CP5611卡的安装与设置
