模电课程设计直流稳压电源
一、课程目标
知识目标：
1. 让学生掌握直流稳压电源的基本工作原理，理解稳压电路各组成部分的作用及相互关系。
2. 使学生掌握稳压电源的主要性能指标，如电压稳定性、负载调整率、纹波系数等。
3. 帮助学生了解不同类型的稳压电路及其特点，如线性稳压电路、开关稳压电路等。
技能目标：
1. 培养学生运用所学知识分析实际电路的能力，能正确选用稳压电源并进行简单的电路设计。
2. 提高学生动手实践能力，学会使用示波器、万用表等工具进行稳压电源性能测试。
3. 培养学生团队协作能力，能在小组讨论中积极发表见解，共同解决问题。
情感态度价值观目标：
1. 培养学生对电子技术的兴趣，激发学习热情，形成自主学习、探究学习的习惯。
2. 培养学生严谨的科学态度，注重实验数据的真实性，敢于面对和解决问题。
3. 增强学生的环保意识，认识到电子设备对环境的影响，倡导绿色环保理念。
课程性质：本课程为模拟电子技术课程的一部分，侧重于直流稳压电源的工作原理、性能分析和应用。
学生特点：学生为高中年级，已具备一定的电子基础知识，具有较强的学习能力和动手实践能力。
教学要求：结合课程性质和学生特点，采用理论教学与实验相结合的方式，注重培养学生的实际操作能力和团队协作能力。通过本课程的学习，使学生能够将理论知识应用于实际电路设计中，提高解决问题的能力。教学过程中，注重分解课程目标，确保学生达到预定的学习成果，为后续课程打下坚实基础。
二、教学内容
1. 理论教学：
a. 稳压电源概述：介绍稳压电源的定义、分类及在电子设备中的作用。
b. 线性稳压电路：讲解LM7805等常用线性稳压集成电路的内部结构、工作原理及性能参数。
c. 开关稳压电路：分析开关稳压电路的基本原理、电路组成及特点，如效率高、体积小等。
d. 稳压电源性能指标：阐述电压稳定性、负载调整率、纹波系数等性能指标的定义及测试方法。
2. 实践教学：

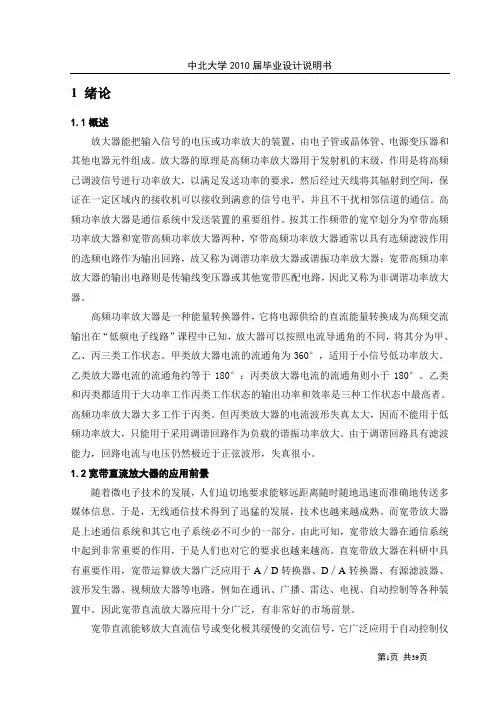

中北大学2010届毕业设计说明书
第1页 共39页 1 绪论
1.1概述
放大器能把输入信号的电压或功率放大的装置，由电子管或晶体管、电源变压器和其他电器元件组成。放大器的原理是高频功率放大器用于发射机的末级，作用是将高频已调波信号进行功率放大，以满足发送功率的要求，然后经过天线将其辐射到空间，保证在一定区域内的接收机可以接收到满意的信号电平，并且不干扰相邻信道的通信。高频功率放大器是通信系统中发送装置的重要组件。按其工作频带的宽窄划分为窄带高频功率放大器和宽带高频功率放大器两种，窄带高频功率放大器通常以具有选频滤波作用的选频电路作为输出回路，故又称为调谐功率放大器或谐振功率放大器；宽带高频功率放大器的输出电路则是传输线变压器或其他宽带匹配电路，因此又称为非调谐功率放大器。
高频功率放大器是一种能量转换器件，它将电源供给的直流能量转换成为高频交流输出在“低频电子线路”课程中已知，放大器可以按照电流导通角的不同，将其分为甲、乙、丙三类工作状态。甲类放大器电流的流通角为360°，适用于小信号低功率放大。乙类放大器电流的流通角约等于180°；丙类放大器电流的流通角则小于180°。乙类和丙类都适用于大功率工作丙类工作状态的输出功率和效率是三种工作状态中最高者。高频功率放大器大多工作于丙类。但丙类放大器的电流波形失真太大，因而不能用于低频功率放大，只能用于采用调谐回路作为负载的谐振功率放大。由于调谐回路具有滤波能力，回路电流与电压仍然极近于正弦波形，失真很小。
1.2宽带直流放大器的应用前景
随着微电子技术的发展，人们迫切地要求能够远距离随时随地迅速而准确地传送多媒体信息。于是，无线通信技术得到了迅猛的发展，技术也越来越成熟。而宽带放大器是上述通信系统和其它电子系统必不可少的一部分。由此可知，宽带放大器在通信系统中起到非常重要的作用，于是人们也对它的要求也越来越高。直宽带放大器在科研中具有重要作用，宽带运算放大器广泛应用于A∕D转换器、D∕A转换器、有源滤波器、波形发生器、视频放大器等电路。例如在通讯、广播、雷达、电视、自动控制等各种装置中。因此宽带直流放大器应用十分广泛，有非常好的市场前景。
教 案 首 页
(第 周 第 个教案)
科
目 电工基础 第一章 第八节
课题：基尔霍夫第一定律 授课日期 课时 2
班级
授课方式 讲授法 实验法 作业题数 1 拟用时间 20分钟
教学目的 1.理解支路、节点、回路、网孔等基本概念
2.理解基尔霍夫第一定律的内容及推广形式
3.验证基尔霍夫定律的正确性，加深对基尔霍夫定律的理解 选
用
教
具
挂
图
DG05挂箱的“基尔霍夫定律/叠加原理”线路
重
点
基尔霍夫第一定律的验证
难
点 应用基尔霍夫第一定律，列节点方程
教学回顾
复习电压、电流的相关知识点
说明
审阅签名：
教案内容
时间分配 教学活动/内容 教学方法
与手段 资料
工具等
3min 一.复习回顾：电流的定义及其表达式？
提问学生 PPT课件
5min 二.新课引入:
前面我们学习了可以用串并联电路的特点分析解决的简单的直流电路。是否所有的电路都可以用串并联方式分析和解决呢？现在我们来看下面这个图：
结论：我们就称这种不能用串并联方式分析和求解的电路为复杂电路。
显然我们前面学过的知识无法解决复杂电路问题，那么我们就要寻找可以分析和解决复杂电路的方法，这就是这节课我们要学习的内容——基尔霍夫第一定律。 提问：
此电路的电阻之间的连接方式是否是串联，并联或者混联呢? PPT课件
65min 三.新课讲授：
在学习基尔霍夫第一定律之前，先了解几个基本概念。
(一）基本概念：
1．支路：电路中的每一分支叫做一条支路，一般是由一个或
几个电路元件相互串联而成。
2．节点：三条或三条以上支路的汇交点。
3．回路：电路中任何一个闭合路径叫做回路。在每次所选用的回路中,至少包含一个没有选用过的新支路时,称这些回路为独立回路.
4．网孔：内部不包含其他支路的回路。电路中网孔数等于独立回路数.（网孔一定是回路，但回路不一定是网孔）
实验八 戴维南定理和诺顿定理 精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢2 实验八 戴维南定理和诺顿定理
一、实验目的
1.验证戴维南定理和诺顿定理的正确性，加深对两个定理的理解。
2.掌握含源二端网络等效参数的一般测量方法。
3.验证最大功率传递定理。
二、原理说明
戴维南定理与诺顿定理在电路分析中是一对“对偶”定理，用于复杂电路的化简，特别是当“外电路”是一个变化的负载的情况。
在电子技术中，常需在负载上获得电源传递的最大功率。选择合适的负载，可以获得最大的功率输出。
1.戴维南定理
任何一个线性有源网络，总可以用一个含有内阻的等效电压源来代替，此电压源的电动势Es等于该网络的开路电压Uoc，其等效内阻Ro等于该网络中所有独立源均置零（理想电压源视为短接，理想电流源视为开路）时的等效电阻。
2.诺顿定理
任何一个线性含源单口网络，总可以用一个含有内阻的等效电流源来代替，此电流源的电流Is等于该网络的短路电流Isc，其等效内阻Ro等于该网络中所有独立源均置零时的等效电阻。
Uoc、Isc和Ro称为有源二端网络的等效参数。
3.最大功率传递定理 精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢3 在线性含源单口网络中，当把负载RL以外的电路用等效电路(Es+Ro或Is∥Ro)取代时，若使RL=Ro,则可变负载RL上恰巧可以获得最大功率：
PMAX=Isc2·RL/4=Uoc2/4RL…………………………（1）
4.有源二端网络等效参数的测量方法
⑴开路电压Uoc的测量方法
①直接测量法
直接测量法是在含源二端网络输出端开路时，用电压表直接测其输出端的开路电压Uoc，如图8-1(a)所示。它适用于等效内阻Ro较小，且电压表的内阻Rv>>Ro的情况下。
②零示法
在测量具有高内阻(Ro>>Rv)含源二端网络的开路电压时，用电压表进行直接测量会造成较大的误差，为了消除电压表内阻的影响，往往采用零示测量法，如图8-1(b)所示。
