保护用电压互感器的作用

电压互感器的作用和工作原理
电压互感器是采用了物理定律，使两种不同电压间电势发生比例变化的设备。

它将一种电压转换为另一种相应比例的电压，但是电流不会发生变化。

它广泛应用于电力领域用于测量电压、计算电力、电压稳定控制等。

电压互感器由磁环、绕组、回路、敏感元件四部分组成。

磁环用来约束绕组的
磁通和抑制外部的干扰。

绕组使磁场的幅值成比例改变，从而使互感器工作。

绕组通过回路相互结合，敏感元件可以进行精确测量。

在电压互感器的工作原理中，以有空气间隙的磁环为变比，一侧的绕组为“输入”端绕组，另一侧的绕组为“输出”端绕组。

当输入端绕组将输入电压引入时，磁场发生变化，输出端绕组产生相应电压，而输出电压与输入电压之间存在一定比例关系。

由于采用变比的方式，电压互感器的测量分辨率高，抗干扰性能强，因此它得到了广泛的应用。

电压互感器是一种重要的仪表，它既可以测量电压，又能计算电力、稳定电压。

它坚固耐用，精度高，安全可靠，可以满足各种电力应用需求。

电压互感器也是电力控制、监控系统中工作条件不太苛刻情况下，不容易发生振荡和干扰，特别是电力系统环境干净，使用不易发生改变的性能优越的产品。

图3 Figure 3
2019/3/20
电压互感器基本原理及基本参数
6.2、V-V、V-V-V接线图如下:
A B A B C
A a 图1
B b
A a
B A b a 图2
B b
11
2019/3/20
当二次侧短路时二次阻抗大大减小会出现很大的短路电流导致二次绕组严重发热而烧3二次绕组必须有一点接地为防止一二次绕组之间的绝缘击穿时高压窜入二次侧危及二次设备和人身安全所以二次绕组必须有一点接地而且只有一点接地
电压互感器基本原理及基本参数

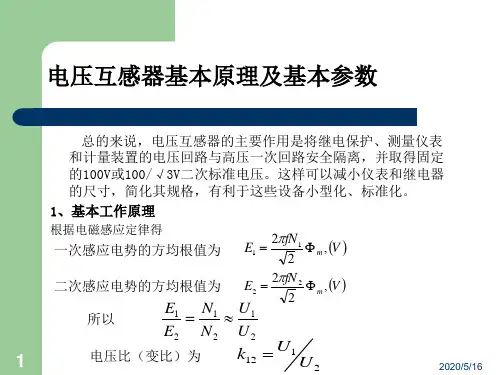

总的来说，电压互感器的主要作用是将继电保护、测量仪表 和计量装置的电压回路与高压一次回路安全隔离，并取得固定 的100V或100/√3V二次标准电压。这样可以减小仪表和继电器 的尺寸，简化其规格，有利于这些设备小型化、标准化。 1、基本工作原理
2019/3/20
电压互感器基本原理及基本参数
在额定电压下，温升不超过标准GB1207规定的限值时，二次绕 组所能供给的最大功率。在极限输出状态下，误差可能超过标准值。 一般极限输出只能满足一个二次绕组。 10、执行标准 IEC60044.2&GB1207 若没有其他标准要求，只能确保满足IEC60044.2&GB1207标准。 11、功率因数 CosΦ =0.8 若没有特殊功率因数要求，均按照功率因数0.8设计。 12、公司名称、产品编号、生产日期
2、分类
（1）按用途分为：测量用与保护用电压互感器。 （2）按相数分为：单相与三相电压互感器。 （3）按变换原理分为：电磁式（VT）与电容式（CTV）。 （4）按绕组个数分为：双绕组、三绕组和四绕组电压互感器。 （5）按一次绕组对地状态分为：接地互感器与不接地互感器。 （6）按装置类型分为：户内型与户外型。 （7）按绝缘介质分为：液体介质（油浸式）互感器、气体介质 （SF6）互感器、固体介质（干式和浇注式）互感器。 （8）按绝缘水平分为：全绝缘（互感器高压绕组的两个出线端对 地具有相同的绝缘水平）与半绝缘（互感器高压绕组的两个出 线端具有不同的绝缘水平，其中一个的绝缘水平是降低了的。）

电压互感器的作用电压互感器实质上是一台降压变压器，将高电压转换成一定值的低电压以供测量等使用2011-6-23 22:06 raymand11|六级为计量、测量、保护设备提供电压信号2011-6-24 04:03 越策越神|四级电压互感器的作用是：把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。

同时，使用电压互感器可以将高电压与电气工作人员隔离。

电压互感器虽然也是按照电磁感应原理工作的设备，但它的电磁结构关系与电流互感器相比正好相反。

电压互感器二次回路是高阻抗回路，二次电流的大小由回路的阻抗决定。

当二次负载阻抗减小时，二次电流增大，使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。

可以说，电压互感器是一个被限定结构和使用形式的特殊变压器。

简单的说就是“检测元件”。

电压互感器原理电压互感器是一个带铁心的变压器。

它主要由一、二次线圈、铁心和绝缘组成。

当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。

改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。

电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。

2011-9-16 13:29 鑫华福电力|八级电压互感器的分类（1）按安装地点可分为户内式和户外式。

35kV及以下多制成户内式；35kV以上则制成户外式。

（2）按相数可分为单相和三相式，35kV及以上不能制成三相式。

（3）按绕组数目可分为双绕组和三绕组电压互感器，三绕组电压互感器除一次侧和基本二次侧外，还有一组辅助二次侧，供接地保护用。

（4）按绝缘方式可分为干式、浇注式、油浸式和充气式，干式浸绝缘胶电压互感器结构简单、无着火和爆炸危险，但绝缘强度较低，只适用于6kV以下的户内式装置；浇注式电压互感器结构紧凑、维护方便，适用于3kV～35kV户内式配电装置；油浸式电压互感器绝缘性能较好，可用于10kV以上的户外式配电装置；充气式电压互感器用于SF6全封闭电器中。

高压低压配电柜的电压互感器有什么作用电压互感器是一种常见的电力变电设备，广泛用于高压低压配电柜中。

它起着非常重要的作用，能够实现电力变压、电力计量、电力保护等功能。

本文将详细介绍高压低压配电柜的电压互感器的作用，以及其在电力系统中的应用。

一、什么是电压互感器电压互感器是一种用来将高电压转换成低电压，以便测量或保护装置使用的装置。

它是电力系统中必不可少的设备之一，通过电磁感应原理，将高压一侧的电压变换成低压输出。

二、电压互感器的作用1. 电力测量电压互感器在电力系统中起着电力测量的作用。

它能够将高压电网的电压转换成符合低压电表测量范围的低电压，以便进行准确的电能计量。

通过电压互感器的测量，我们可以了解到电力系统中的电压水平，为电力供需的平衡、电网运行和电能计费提供参考依据。

2. 电力保护电压互感器在电力系统中担负着电力保护的重要任务。

当高压电网发生故障时，电压互感器能够及时感知到并传递给保护装置，保护装置进而采取措施，切断故障部分，确保电网的安全运行。

电压互感器的保护功能对于预防和减少电力系统中的故障以及保护设备的安全非常关键。

3. 电力监测与调控电压互感器可以用于电力监测与调控。

通过对电压互感器的监测，可以实时了解电力系统中的电压波动情况，包括过高、过低、过载等异常情况。

根据监测结果，电力系统可以及时调整电力输出，确保电网的稳定运行。

4. 电力质量分析电压互感器还可以用于电力质量分析。

通过对电压互感器输出电压的采集和分析，可以了解电力系统中的电压波形、电流波形等参数。

这对于发现电力系统中的潜在问题、调整电力质量，提高电力供应的可靠性和稳定性具有重要意义。

三、电压互感器在电力系统中的应用电压互感器在电力系统中应用广泛。

它通常用于变电站、配电柜等场所，用于测量和保护系统中的电压。

在变电站中，电压互感器用于测量变电站内部各个电压等级的电压，以及传递给保护装置进行故障检测和保护动作。

在配电柜中，电压互感器用于测量配电柜内部的电压，以便及时发现电力异常，保护电器设备的安全运行。
