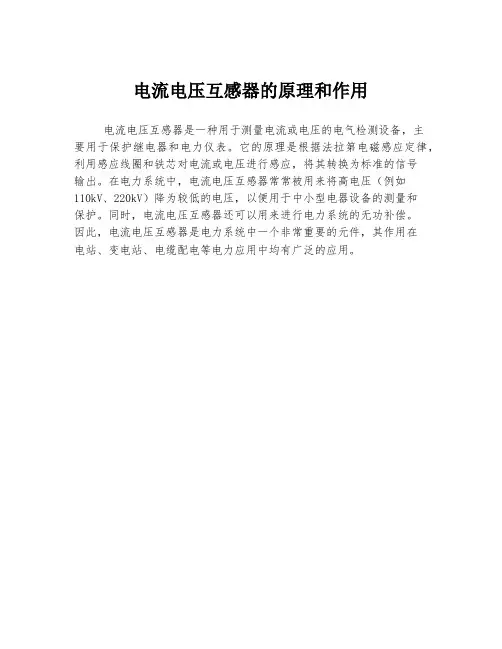

电流电压互感器的原理和作用
电流电压互感器是一种用于测量电流或电压的电气检测设备,主
要用于保护继电器和电力仪表。
它的原理是根据法拉第电磁感应定律,利用感应线圈和铁芯对电流或电压进行感应,将其转换为标准的信号
输出。
在电力系统中,电流电压互感器常常被用来将高电压(例如
110kV、220kV)降为较低的电压,以便用于中小型电器设备的测量和
保护。
同时,电流电压互感器还可以用来进行电力系统的无功补偿。
因此,电流电压互感器是电力系统中一个非常重要的元件,其作用在
电站、变电站、电缆配电等电力应用中均有广泛的应用。
电压互感器的原理电压互感器的原理的高电压对电压的比值等于高压侧的绕组匝数除以低压侧的绕组匝数,也就是电压比等于匝数比。
而电流互感器的一次侧线圈匝数放很少,一般也就是一根导线,二次侧放很多匝,这样从电压互感器的原理上来分析,如果一次感应到低电压,那么二次侧如果开路的话就会感应到很高的电压,而二次侧的电压是不能超过2000V的,所以二次侧是坚决不可以开路的。
从另一个方面将,因为一次和二次都是串联接法形成了回路,所以一次侧感应到的电压就等于一次侧的电阻*流过的电流,二次侧的电流就等于二次侧感应到的电压除以二次侧的电阻,当一次侧流过大电流的时候,因为一次侧感应到的电压就等于一次侧的电阻*流过的电流,所以一次电压就增大,一次电压增大,二次感应到的电压也增大,而二次侧电流等于电压除以二次侧电阻,所以二次侧感应到的电流也就增大了。
电压互感器的接线方式很多,常见的有以下几种:1,用一台单相电压互感器来测量某一相对地电压或相间电压的接线方式2,用两台单相互感器接成不完全星形,也称V—V接线,用来测量各相间电压,但不能测相对地电压,广泛应用在20KV以下中性点不接地或经放电线圈接地的电网中。
3,用三台单相三绕组电压互感器构成YN,yn,d0或YN,y,d0的接线形式,广泛应用于3~220KV系统中,其二次绕组用于测量相间电压和相对地电压,辅助二次绕组接成开口三角形,供接入交流电网绝缘监视仪表和继电器用。
用一台三相五柱式电压互感器代替上述三个单相三绕组电压互感器构成的接线,除铁芯外,其形式与图3基本相同,一般只用于3~15KV 系统。
4,电容式电压互感器接线形式。
在中性点不接地或经消弧线圈接地的系统中,为了测量相对地电压,PT一次绕组必须接成星形接地的方式。
电流互感器原理是依据电磁感应原理的。
电流互感器是由闭合的铁心和绕组组成。
它的一次绕组匝数很少,串在需要测量的电流的线路中,因此它经常有线路的全部电流流过,二次绕组匝数比较多,串接在测量仪表和保护回路中,电流互感器在工作时,它的2次回路始终是闭合的,因此测量仪表和保护回路串联线圈的阻抗很小,电流互感器的工作状态接近短路。
电流互感器作用及工作原理_电压互感器的作用及工作原理_电压互感器和电流互感器的区别电力系统为了传输电能,往往采用交流电压、大电流回路把电力送往用户,无法用仪表进行直接测量。
互感器的作用,就是将交流电压和大电流按比例降到可以用仪表直接测量的数值,便于仪表直接测量,同时为继电保护和自动装置提供电源,所以说电压互感器与电流互感器在电力系统中起到了非常的大的作用,而本文要介绍的就是电压互感器与电流互感器的区别以及如何使用电压互感器测量交流电路线电压。
电流互感器作用及工作原理电流互感器的主要所用是用来将交流电路中的大电流转换为一定比例的小电流(我国标准为5安倍),以供测量和继电保护只之用。
大家应该知道在发电、变电、输电、配电过程中由于用电设备的不同,电流往往从几十安到几万安都有,而且这些电路还可能伴随高压。
那么为了能够对这些线路的电路进行监控、测量,同时又要解决高压、高电流带来的危险,这时就需要用到电流互感器了。
有些人可能见过电工用的钳形表,这是一种用来测量交流电流的设备,它那个“钳”便是穿心式电流互感器。
电流互感器的结构如下图所示,可用它扩大交流电流表的量程。
在使用时,它的原线圈应与待测电流的负载线路相串联,副边线圈则与电流表串接成闭合回路,如图中右边的电路图所示。
电流互感器的原线圈是用粗导线绕成,其匝数只有一匝或几匝,因而它的阻抗极小。
原线圈串接在待测电路中时,它两端的电压降极小。
副线圈的匝数虽多,但在正常情况下,它的电动势E2并不高,大约只有几伏。
由于I1/I2=K i(Ki称为变流比)所以I1=K i*I2由此可见,通过负载的电流就等于副边线圈所测得的电流与变流比K i之乘积。
如果电流表同一只专用的电流互感器配套使用,则这安培表的刻度就可按大电流电路中的电流值标出。
电流互感器次级电流最大值,通常设计为标准值5A。
不同的电流的电路所配用的电流互感器是不同的,其变流比有10/5、20/5、30/5、50/5、75/5、100/5等等。
电压互感器的作用电压互感器实质上是一台降压变压器,将高电压转换成一定值的低电压以供测量等使用2011-6-23 22:06 raymand11|六级为计量、测量、保护设备提供电压信号2011-6-24 04:03 越策越神|四级电压互感器的作用是:把高电压按比例关系变换成100V或更低等级的标准二次电压,供保护、计量、仪表装置使用。
同时,使用电压互感器可以将高电压与电气工作人员隔离。
电压互感器虽然也是按照电磁感应原理工作的设备,但它的电磁结构关系与电流互感器相比正好相反。
电压互感器二次回路是高阻抗回路,二次电流的大小由回路的阻抗决定。
当二次负载阻抗减小时,二次电流增大,使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。
可以说,电压互感器是一个被限定结构和使用形式的特殊变压器。
简单的说就是“检测元件”。
电压互感器原理电压互感器是一个带铁心的变压器。
它主要由一、二次线圈、铁心和绝缘组成。
当在一次绕组上施加一个电压U1时,在铁心中就产生一个磁通φ,根据电磁感应定律,则在二次绕组中就产生一个二次电压U2。
改变一次或二次绕组的匝数,可以产生不同的一次电压与二次电压比,这就可组成不同比的电压互感器。
电压互感器将高电压按比例转换成低电压,即100V,电压互感器一次侧接在一次系统,二次侧接测量仪表、继电保护等;主要是电磁式的(电容式电压互感器应用广泛),另有非电磁式的,如电子式、光电式。
2011-9-16 13:29 鑫华福电力|八级电压互感器的分类(1)按安装地点可分为户内式和户外式。
35kV及以下多制成户内式;35kV以上则制成户外式。
(2)按相数可分为单相和三相式,35kV及以上不能制成三相式。
(3)按绕组数目可分为双绕组和三绕组电压互感器,三绕组电压互感器除一次侧和基本二次侧外,还有一组辅助二次侧,供接地保护用。
(4)按绝缘方式可分为干式、浇注式、油浸式和充气式,干式浸绝缘胶电压互感器结构简单、无着火和爆炸危险,但绝缘强度较低,只适用于6kV以下的户内式装置;浇注式电压互感器结构紧凑、维护方便,适用于3kV~35kV户内式配电装置;油浸式电压互感器绝缘性能较好,可用于10kV以上的户外式配电装置;充气式电压互感器用于SF6全封闭电器中。
为什么电压互感器不能短路,电流互感器不得开路
无论是电流互感器还是电压互感器其原理和变压器都是一样的,区别在于电流互感器二次侧出来的是一次电流成正比的二次电流,其电压很低;而电压互感器二次侧出来的是与一次电压成正比的二次电压,其电流很小,所以电流互感器用于保护和测量一次侧的电流、电压互感器用于保护和测量一次侧的电压。
电压互感器不能短路:
因为电压互感器二次侧线圈匝数本身很少,而且接入阻抗也比较小。
如果短路会产生比较大的短路电流烧坏互感器的绕组。
电流互感器不能开路:
电流互感器二次侧线圈线圈匝数比较多,检测元件提供部分电流产生和一次侧想反的磁通量来抵消铁芯中的磁动势和励磁电流。
如果二次侧线圈开路,则一次侧电流全部成为励磁电流,使铁芯中磁通量增大,铁芯饱和引起发热损坏。
而且二次侧线圈匝数比较多会产生感应电动势,形成高压,危及操作人员和检测设备的安全。
互感器的作用及功能主治1. 互感器的定义和基本原理互感器是一种常见的电气元件,它能将电能转化为磁场能或将磁场能转化为电能。
互感器的工作原理基于电磁感应现象,通过电流在绕组中产生磁场,从而感应出感应电动势。
互感器常用于电力系统、电子设备和自动控制系统中,具有测量、保护和控制等多种功能。
2. 互感器的作用及功能互感器在各个领域中有着不同的作用和功能,下面分别介绍。
2.1 电力系统中的互感器•测量电流:互感器可用于测量高电流。
通过将高电流引入互感器的一侧,输出低电流用于测量和保护设备。
•测量电压:互感器还可用于测量高电压。
通过将高电压引入互感器的一侧,输出低电压用于测量和保护设备。
•调节电压:互感器还可用作电力系统中的调压器,通过控制互感器的绕组变比,实现对电压的调节。
2.2 电子设备中的互感器•数据传输:互感器常用于数据传输中,可以将发送端的信号转化为被动的信号。
•能量转换:互感器还可用于能量转换。
通过输入电能,互感器可以将电能转化为磁场能或输出电能。
•电源过滤:互感器可用于电子设备的电源过滤,对电源中的干扰信号进行滤波和隔离,保证设备的稳定工作。
2.3 自动控制系统中的互感器•位置检测:互感器在自动控制系统中可用于检测物体的位置。
通过检测物体的磁场变化,判断物体的位置。
•运动控制:互感器可用于运动控制系统中的位置和速度反馈。
通过检测运动物体的位置和速度信息,实现运动的精确控制。
•环境监测:互感器还可用于环境监测和控制,如温度、湿度和压力等参数的检测和控制。
3. 互感器主治的应用领域3.1 电力系统互感器在电力系统中起着重要作用,广泛应用于发电厂、变电站和配电系统等领域。
它们可以用于测量、保护和控制电力设备,确保电力系统的安全稳定运行。
3.2 工业自动化在工业自动化控制系统中,互感器用于传感和控制各种过程变量。
例如,通过测量电流和电压,互感器可以实现对电机的保护和控制。
此外,互感器还可用于位置检测、速度测量和环境监测等应用。
电压互感器主要用于测量电压,电流互感器用于测量电流。
(1)电流互感器二次侧可以短路,但不能开路;电压互感器二次侧可以开路,但不能短路。
(2)相对于二次侧的负载来说,电压互感器的一次内阻抗较小,以至可以忽略,可以认为电压互感器是一个电压源;而电流互感器的一次内阻很大,以至认为是一个内阻无穷大的电流源。
(3)电压互感器正常工作时的磁通密度接近饱和值,系统故障时电压下降;磁通密度下降,电流互感器正常工作时磁通密度很低,而系统发生短路时一次侧电流增大,使磁通密度大大增加,有时甚至远远超过饱和值,会造成二次输出电流的误差增加。
因此,尽量选用不易饱和的电流互感器。

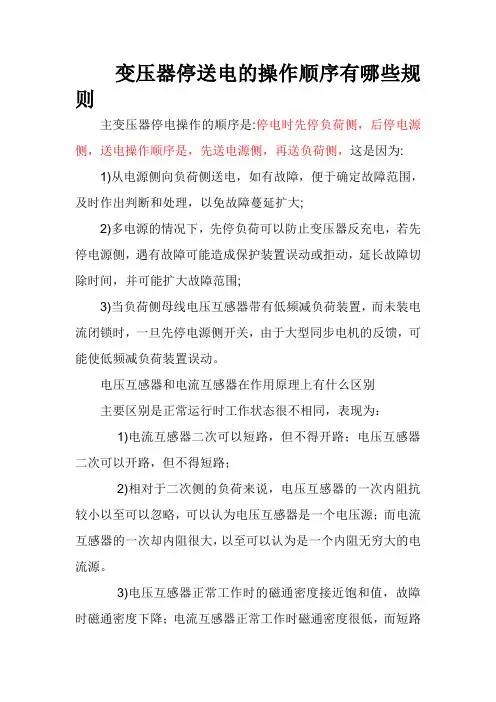

变压器停送电的操作顺序有哪些规则主变压器停电操作的顺序是:停电时先停负荷侧,后停电源侧,送电操作顺序是,先送电源侧,再送负荷侧,这是因为:1)从电源侧向负荷侧送电,如有故障,便于确定故障范围,及时作出判断和处理,以免故障蔓延扩大;2)多电源的情况下,先停负荷可以防止变压器反充电,若先停电源侧,遇有故障可能造成保护装置误动或拒动,延长故障切除时间,并可能扩大故障范围;3)当负荷侧母线电压互感器带有低频减负荷装置,而未装电流闭锁时,一旦先停电源侧开关,由于大型同步电机的反馈,可能使低频减负荷装置误动。
