Tecplot使⽤技巧⼊门基础教程Tecplot的⼊门与技巧汪继⽂前⾔Tecplot 是⼀种绘图视觉处理，使⽤Tecplot来驾驭您的资料会更显轻松⽆⽐，从简单的xy图到复杂的3d动态模拟，Tecplot可快捷地将⼤量的资料转成容易了解的图表及影象。
表现⽅式有等⾼线、3d流线、⽹格、向量、剖⾯、切⽚、阴影、上⾊等…Tecplot是⼀种资料视觉化软件，可以进⾏科学计算，将电脑计算后的资料进⾏视觉化处理，便于更形象化地分析⼀些科学数据，是⼀种传达分析结果功能最强⼤的视觉化软件。
Tecplot可以⽤来建⽴⼀个图形，⼆维数据的等⾼线和⽮量图块。
使⽤Tecplot可以很容易地在⼀页上建⽴图形和图块或者对它们进⾏定位。
每⼀个图形都是在⼀个⽂本框中，⽽这些框架可以被复制再修改，这就会使你很容易地对⼀个数据集显⽰其不同的视图。
本⽂主要对Tecplot的使⽤做⼀个简单的说明，先简单介绍⼀下各菜单及其选项的⼀些基本⽽主要的功能，然后说明⼀下边框⼯具栏的基本⽤法，最后会分别就⼏个⼀维和⼆维图形来说明⼀下Tecplot中⼀些常⽤的概念和⼀些基本图形的处理⽅法。
⽬录第⼀章菜单功能 (2)1.1⽂件菜单 (2)1.2编辑菜单 (2)1.3视图菜单 (2)1.4轴菜单 (2)1.5域菜单 (3)1.6xy菜单 (4)1.7格式菜单 (4)1.8数据菜单 (5)1.9框架菜单 (5)1.10 ⼯作空间菜单 (6)1.11 ⼯具菜单 (6)第⼆章边框⼯具栏选项的⽤法 (6)第三章XY图形的绘制实例 (7)3.1边框的编辑 (7)3.2关于轴线坐标的编辑 (7)3.3在XY图形中关于symbol的设置 (8)3.4坐标调整 (8)3.5 XY图形的存储与输出 (9)3.6 两个XY图形的叠加 (9)3.7 图形的复制 (10)第四章2D和3D图形的绘制实例 (10)4.1 ⽂件头说明 (10)4.2 有限元与数据的结构 (11)4.3 等⾼线与3D图形的绘制 (13)第⼀章：菜单功能打开Tecplot之后，可以看到Tecplot的界⾯，最上⾯⼀⾏是菜单栏，且每⼀菜单下都有其对应的菜单选项。

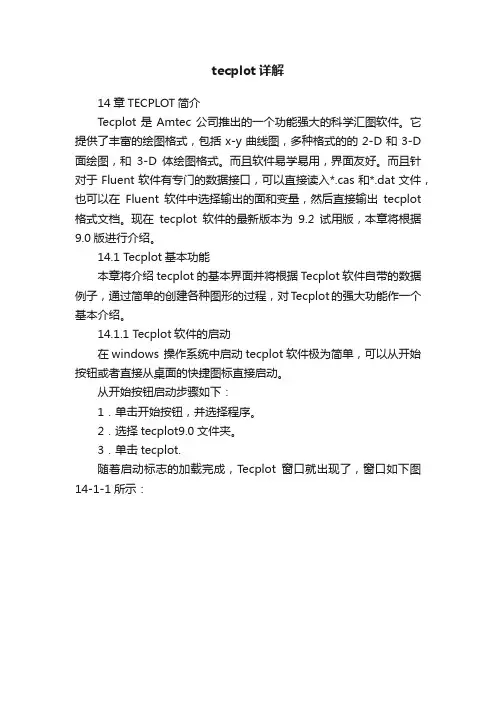

tecplot详解14章TECPLOT简介Tecplot是Amtec 公司推出的一个功能强大的科学汇图软件。
它提供了丰富的绘图格式，包括x-y曲线图，多种格式的的2-D和3-D 面绘图，和3-D体绘图格式。
而且软件易学易用，界面友好。
而且针对于Fluent软件有专门的数据接口，可以直接读入*.cas和*.dat文件，也可以在Fluent软件中选择输出的面和变量，然后直接输出tecplot 格式文档。
现在tecplot软件的最新版本为9.2试用版，本章将根据9.0版进行介绍。
14.1 Tecplot基本功能本章将介绍tecplot的基本界面并将根据Tecplot软件自带的数据例子，通过简单的创建各种图形的过程，对Tecplot的强大功能作一个基本介绍。
14.1.1 Tecplot软件的启动在windows 操作系统中启动tecplot软件极为简单，可以从开始按钮或者直接从桌面的快捷图标直接启动。
从开始按钮启动步骤如下：1．单击开始按钮，并选择程序。
2．选择tecplot9.0文件夹。
3．单击tecplot.随着启动标志的加载完成，T ecplot窗口就出现了，窗口如下图14-1-1所示：图14-1-1 windows操作系统下Tecplot界面14.1.2 界面图14-1-2为在没有加在任何数据的情况下，tecplot的开始界面。
界面共可以分成四个区，菜单条，工具栏，工作区和状态栏。
图14-1-2 Tecplot界面分析1．菜单栏菜单栏，如图14-1-3，通过它可以使用绝大多数tecplot的功能，它的使用方式类似于一般的windows程序是通过对话框，或者二级窗口来完成的。
图14-1-3 菜单栏Tecplot的功能都包含在如下菜单中：File: 进行文件的读写，打印，输出曲线，记录宏，设定记录配置，退出。
Edit: 进行剪切，复制，粘贴，清除，上提与下压显示顺序，修改数据点等功能。
T ecplot的剪切，复制和粘贴只在tecplot内部有用。
tecplot使用手册大部分是根据tecplot 9.0写的，不过应该10.0等等也差不多。
一、简介tecplot包含两部分,一部分是数据的组织方式,另一部分是软件的基本操作.tecplot9.0的三维数据显示功能大大增强了。
数据的组织方式和显示有很大关系。
数据的组织分成I,IJ,IJK组织.I组织类似行向量按照自然顺序排列.二、tecplot的菜单结构File,Edit,View,Axis(XY,2D,3D),Field,XY,Style,Data,Frame,Workspace,ToolsFrame modes有3D,用来表示表面、体积数据.2D表示2D field plots.XY,S(ketch).layer有两种---+zone layers,包括contour,vector等等.---+map layers,包括lines,symbols,bars等等.针对XY-plotting.针对的数据是XY方式组织的或者是I-ordered.三、tecplot的坐标系统包括:paper,frame,2D physical coord.,3D physical coord.,paper左上角为原点.frame和2D,3D在左下角为原点.frame的长宽均为100.cell-centered data对于网格中心的数据,tecplot可以将其变换为网格节点上的数据.可以通过Shift Cell-centered Data(Data menu)将其改变.Extract Data points可以有三种方法:---+用鼠标选择离散点集---+用鼠标画一个polyline,从某点开始---+用鼠标画一个geometry,从某点开始二进制数据格式比ASCII数据格式更快,因为他们占用更少的空间.TECPLOT 的ASCII数据文件可以分成若干个RECORD: ZONE,TEXT,GEOMETRY,CUSTOM LABELS，这些RECORD排列在文件头后面。

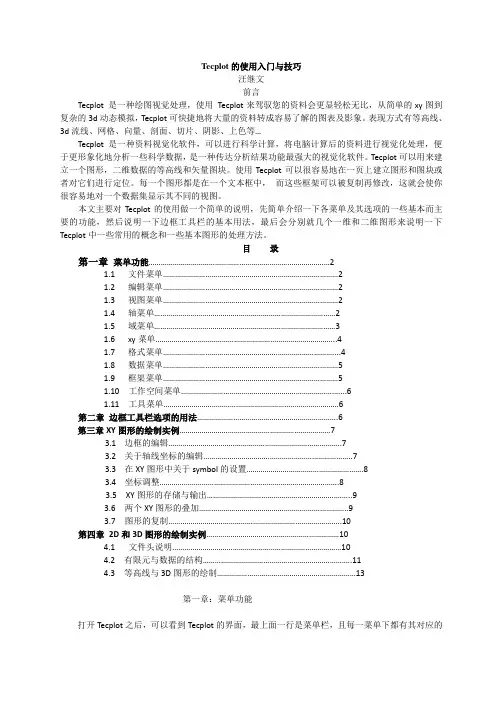

Tecplot的使用入门与技巧汪继文前言Tecplot 是一种绘图视觉处理，使用Tecplot来驾驭您的资料会更显轻松无比，从简单的xy图到复杂的3d动态模拟，Tecplot可快捷地将大量的资料转成容易了解的图表及影象。
