Tecplot360培训教程(含多场合)Tecplot360培训教程一、概述Tecplot360是一款功能强大的科学数据可视化软件，广泛应用于工程计算、流体力学、热力学等领域。
为了帮助用户更好地掌握Tecplot360的使用方法，本文将详细介绍Tecplot360的基本操作、数据处理、可视化设置以及常见问题解决方法。
二、软件安装与启动1.安装包：访问Tecplot官方网站，适用于您操作系统的Tecplot360安装包。
2.安装软件：双击安装包，按照提示完成安装。
安装过程中，请确保安装路径不含中文和空格，以免影响软件运行。
3.启动软件：安装完成后，双击桌面图标或从开始菜单中找到Tecplot360并启动。
4.许可证激活：启动软件后，根据提示输入许可证信息，完成激活。
三、基本操作1.文件操作：新建、打开、保存、另存为等。
2.视图操作：放大、缩小、旋转、平移等。
3.数据导入：支持多种数据格式，如CSV、DAT、TXT等。
4.数据查看：查看数据集、变量、网格等信息。
5.数据处理：数据过滤、插值、计算等。
6.绘图设置：坐标轴、图例、等。
7.输出设置：图片、动画、报告等。
四、数据处理与分析1.数据集操作：合并、拆分、复制、删除等。
2.变量操作：新建、删除、重命名、计算等。
3.网格操作：创建、编辑、删除等。
4.数据分析：统计、曲线拟合、相关性分析等。
5.数据筛选：根据条件筛选数据。
五、可视化设置1.图形类型：散点图、线图、柱状图、等值线图等。
2.颜色映射：自定义颜色映射方案。
3.网格设置：网格线颜色、线型、线宽等。
4.坐标轴设置：坐标轴范围、刻度、标签等。
5.图例设置：图例位置、字体、颜色等。
6.设置：内容、字体、颜色等。
7.动画设置：帧率、播放顺序、输出格式等。
六、常见问题解决方法1.数据导入失败：检查数据格式是否正确，确保数据文件无损坏。
2.图形显示异常：检查数据范围、坐标轴设置是否正确。
3.软件运行缓慢：关闭其他不必要的应用程序，提高计算机性能。

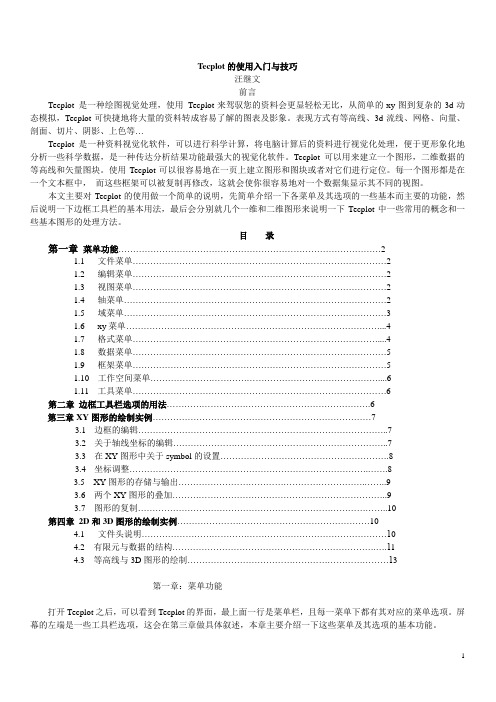

Tecplot的使用入门与技巧汪继文前言Tecplot 是一种绘图视觉处理，使用Tecplot来驾驭您的资料会更显轻松无比，从简单的xy图到复杂的3d动态模拟，Tecplot可快捷地将大量的资料转成容易了解的图表及影象。
表现方式有等高线、3d流线、网格、向量、剖面、切片、阴影、上色等…Tecplot是一种资料视觉化软件，可以进行科学计算，将电脑计算后的资料进行视觉化处理，便于更形象化地分析一些科学数据，是一种传达分析结果功能最强大的视觉化软件。
Tecplot可以用来建立一个图形，二维数据的等高线和矢量图块。
使用Tecplot可以很容易地在一页上建立图形和图块或者对它们进行定位。
每一个图形都是在一个文本框中，而这些框架可以被复制再修改，这就会使你很容易地对一个数据集显示其不同的视图。
本文主要对Tecplot的使用做一个简单的说明，先简单介绍一下各菜单及其选项的一些基本而主要的功能，然后说明一下边框工具栏的基本用法，最后会分别就几个一维和二维图形来说明一下Tecplot中一些常用的概念和一些基本图形的处理方法。
目录第一章菜单功能 (2)1.1文件菜单 (2)1.2编辑菜单 (2)1.3视图菜单 (2)1.4轴菜单 (2)1.5域菜单 (3)1.6xy菜单 (4)1.7格式菜单 (4)1.8数据菜单 (5)1.9框架菜单 (5)1.10 工作空间菜单 (6)1.11 工具菜单 (6)第二章边框工具栏选项的用法 (6)第三章XY图形的绘制实例 (7)3.1边框的编辑 (7)3.2关于轴线坐标的编辑 (7)3.3在XY图形中关于symbol的设置 (8)3.4坐标调整 (8)3.5 XY图形的存储与输出 (9)3.6 两个XY图形的叠加 (9)3.7 图形的复制 (10)第四章2D和3D图形的绘制实例 (10)4.1 文件头说明 (10)4.2 有限元与数据的结构 (11)4.3 等高线与3D图形的绘制 (13)第一章：菜单功能打开Tecplot之后，可以看到Tecplot的界面，最上面一行是菜单栏，且每一菜单下都有其对应的菜单选项。
Tecplot的使用入门与技巧汪继文前言Tecplot 是一种绘图视觉处理，使用Tecplot来驾驭您的资料会更显轻松无比，从简单的xy图到复杂的3d动态模拟，Tecplot可快捷地将大量的资料转成容易了解的图表及影象。
表现方式有等高线、3d流线、网格、向量、剖面、切片、阴影、上色等…Tecplot是一种资料视觉化软件，可以进行科学计算，将电脑计算后的资料进行视觉化处理，便于更形象化地分析一些科学数据，是一种传达分析结果功能最强大的视觉化软件。
Tecplot可以用来建立一个图形，二维数据的等高线和矢量图块。
使用Tecplot可以很容易地在一页上建立图形和图块或者对它们进行定位。
每一个图形都是在一个文本框中，而这些框架可以被复制再修改，这就会使你很容易地对一个数据集显示其不同的视图。
本文主要对Tecplot的使用做一个简单的说明，先简单介绍一下各菜单及其选项的一些基本而主要的功能，然后说明一下边框工具栏的基本用法，最后会分别就几个一维和二维图形来说明一下Tecplot中一些常用的概念和一些基本图形的处理方法。
目录第一章菜单功能 (2)1.1文件菜单 (2)1.2编辑菜单 (2)1.3视图菜单 (2)1.4轴菜单 (2)1.5域菜单 (3)1.6xy菜单 (4)1.7格式菜单 (4)1.8数据菜单 (5)1.9框架菜单 (5)1.10 工作空间菜单 (6)1.11 工具菜单 (6)第二章边框工具栏选项的用法 (6)第三章XY图形的绘制实例 (7)3.1边框的编辑 (7)3.2关于轴线坐标的编辑 (7)3.3在XY图形中关于symbol的设置 (8)3.4坐标调整 (8)3.5 XY图形的存储与输出 (9)3.6 两个XY图形的叠加 (9)3.7 图形的复制 (10)第四章2D和3D图形的绘制实例 (10)4.1 文件头说明 (10)4.2 有限元与数据的结构 (11)4.3 等高线与3D图形的绘制 (13)第一章：菜单功能打开Tecplot之后，可以看到Tecplot的界面，最上面一行是菜单栏，且每一菜单下都有其对应的菜单选项。
FLAC3D计算结果—Tecplot画位移等值线，比较详细的操作步骤介绍！！！本文主要内容：(1)详细介绍在FLAC3D中计算完毕后，把计算结果导入Tecplot中，绘制位移等值线的方法。
(2)对dynamax大牛的原创主题帖“【原创】用tecplot对flac3d计算结果进行后处理”及相关讨论帖的整理和总结。
第一部分：Tecplot画位移等值线的具体操作步骤。
1. 运行FLAC3D程序，先调用FLAC3D计算结果的保存文件xxxx.sav，命令为：restore xxxx.sav然后，调用dynamax 编制的flac3d到tecplot的转换程序Flac3d2Tecplot.dat，命令为：call Flac3d2Tecplot.dat则在flac3d计算结果文件的当前目录下，生成一个名为tec10.dat文件，这个文件就是将flac3d计算结果转换成符合tecplot 10的数据格式后的文件，可供tecplot 10调用。
2. 在tecplot 10中，调用第一步生成的tec10.dat文件，将FLAC3D计算结果导入到tecplot 中，具体操作为：运行tecplot 10程序，点击File主菜单，在下拉菜单中选择Load Data File(s)选项，在弹出的Load Data File对话框中，选中上一步生成的tec10.dat文件，点击“打开”，之后一路点击默认选项，得到下图，3.使用切片工具（Iinteractive slicing tool），显示模型内部的一个指定剖面。
（相当于在flac3d中设置cutting plane后，图形显示只选择on plane）4. 点击Iinteractive slicing tool之后，再点击下面的，弹出如下对话框，显示切片工具的详细设置，先勾选Show Slices选项（显示切片）；再选择切片的方向（X-Planes和Y-Planes等分别表示法线方向平行于X轴和Y轴等方向的切片）；然后指定切片的位置，在Position后面输入数字，该数字为沿着所选切片的法线方向上的切片位置坐标。
tecplot的使用入门与技巧Tecplot是一种用于可视化和分析科学和工程数据的软件。
它可用于处理流体力学、热传导、结构力学等领域的数据，并提供了丰富的绘图和分析功能。
下面是Tecplot的使用入门与技巧：1. 数据导入：在Tecplot中，可以从多种不同的文件格式导入数据，包括文本文件、二进制文件和CGNS文件等。
选中文件后，可根据需要进行数据的区域选择和参数设置。
2. 数据处理：Tecplot提供了多种数据处理功能，如数学操作、数据过滤和插值等。
可以通过它们对数据进行加工和优化，以提供更清晰和准确的分析结果。
3. 绘图功能：Tecplot提供了丰富的绘图选项，包括线图、矢量图、等值线图和剖面图等。
用户可以根据需要选择不同的图形类型，并对参数进行调整，以满足自己的可视化要求。
4. 可视化效果：Tecplot还提供了多种可视化效果选项，如坐标轴调整、颜色填充和图例设置等。
通过调整这些参数，可以使绘图结果更加美观和直观。
5. 数据分析：Tecplot提供了一些常用的数据分析工具，如最小二乘法拟合、数据平滑和数据统计等。
使用这些工具可以更深入地研究和理解数据背后的规律和关系。
6. 脚本编程：Tecplot支持脚本编程，通过编写脚本，可以自动化和批处理数据处理和分析任务。
使用脚本还可以实现一些复杂的操作和定制化需求。
7. 结果输出：Tecplot可以将绘图结果保存为多种格式的文件，如图片文件、动画文件和PDF文件等。
此外，还可以将图形导出为矢量图，以便于在其他软件中进行编辑和处理。
8. 帮助文档与在线资源：Tecplot提供了详细的帮助文档和在线资源，包括教程、示例和论坛等。
在使用过程中，可以随时参考这些资源，以解决问题和学习新功能。
总之，Tecplot是一款功能强大的科学数据可视化和分析软件，通过掌握其基本使用入门与技巧，可以提高数据处理和分析的效率，并获得更好的可视化效果。
Tecplot9.0用法简介Tecplot9.0十分友好，用户打开后会看到如下的界面:下面将用一些例子来讲解Tecplot的使用方法。
一、创建三维（3D）等高图1、点击File菜单，选择New Layout。
2、顺次点击File/Load Datafile(s),在Tecplot的安装目录TEC90下顺次选择Demo/plt/skirt.plt。
3、点击界面左上角的按钮。
对弹出的消息框均点“确定”。
4、在界面左侧边栏中的工具按钮栏中，选择“定Z轴旋转”按钮（左起第二列倒数第二个按钮），用鼠标单击图象将其拖动旋转180度，直至面向使用者。
5、在边栏左上方Zone Layers栏目中,去掉Mesh前的,选中Contour前的。
在弹出的Contour variable对话框中选择V4：P（N）。
关闭对话框。
6、在Field菜单中点击Boundary Attributes项，在弹出的对话框中选择所有区域，然后将Bndy Color设置为Black。
7、仍在 Boundary Attributes窗口中选择Effects标签，将Lighting Effects设置为Gouraud。
关闭对话框。
最终结果如下：二、用结构化排列的数据绘制等高图1、点击菜单File，选择New Layout。
2、顺次点击File/Load Datafile(s),在Tecplot的安装目录TEC90下顺次选择Demo/plt/cylinder.plt。
3、在边栏左上方的Zone Layers处,去掉Mesh前的,选中Contour前的。
在弹出的Contourvariable对话框中选择V5：V（M/S）。
关闭对话框。
4、在Field菜单中选择Contour项,点击Contour Attributes。
选中zone 1,将Contour Plot Type设置为Lines。
选中zone 2,设置该项为Flood，选中zone 3，设置该项为Both Lines and Flood。
5、在Field菜单中依次选择Contour/Contour Levels，点击New Levels按钮。
选中Min,Max,and Delta项，再设Minumum Level的值为-75；Maximum Level的值为75；Delta的值为15。
点“OK”后关闭对话框。
6、在边栏中的工具按钮栏中，选择“调整”按钮（右起第一列自上第二个按钮），点击y轴，移动光标至y轴顶端（光标将会变为竖直向下的箭头），此时按下鼠标左键拖动y 轴到y=10的位置。
再在工具按钮中点击“选择”按钮。
然后点击坐标轴选中整个图象。
当光标显现为十字箭头时，按住鼠标左键将图象拖动到整个工作区的中央。
7、再在Field菜单中，顺次选择Contour/Contour Legend，然后选择Show Contour Legend。
选中Align Horizontal。
关闭对话框。
出现图例。
8、点击图例，按住鼠标左键将之拖动到合适的空白位置。
9、在左侧工具按钮栏中选“标记”按钮后，单击图象中的等高线既可标出其相应数值。
最终结果如下：三、创建有影等高图1、点击菜单File，选择New Layout。
2、顺次点击File/Load Datafile(s),在Tecplot的安装目录TEC90下顺序选择Demo/plt/skirt.plt。
3、点击界面左上角的按钮。
对弹出的消息框均点“确定”。
4、在界面左侧的工具栏中，选择“定Z轴旋转”按钮（左起第二列倒数第二个按钮），用鼠标单击图象并且将其旋转180度，面向用户。
5、在边栏左上方的Zone Layers处,去掉Mesh前的,选中Contour前的。
在弹出的Contourvariable对话框中选择V4：P（N）。
关闭对话框。
Plot Type项设置为Flood。
7、选择Effects Tab标签，然后将Surface Translucency设置为40%。
8、在左侧边栏中的Zone Effects部分选中Translucency。
9、再点击Boundary标签，将Bndy Color设置为Black。
关闭对话框。
最终结果如下：四、创建切片图1、点击菜单File，选择New Layout。
2、顺次点击File/Load Datafile,在Tecplot的安装目录TEC90下顺序选择Demo/plt/ijkortho.plt。
3、在边栏左上方的Zone Layers处,去掉Mesh前的。
4、在工具按钮栏中选中“切片”按钮，点击图片，创建切片一。
选择v5:E作为等高值变量（Contour variable）。
取出切片的缺省设置是以x轴常量为准的。
6、点击切片，按下鼠标左键拖动切片至大约z=2的位置。
8、点击切片，按下鼠标左键拖动切片至大约y=4的位置。
9、在图象上按住Shift键，同时鼠标左键单击图象，创建切片二。
10、输入一个整数n(n介于1－9之间)，将会在已有的两切片间创建n个切片（本例中输入的是6）。
12、在Field菜单中点击3D Slice Details,然后选择“Other”标签。
开启“Show boundary”功能。
最终结果如下：注：更多选择项讲解请参看Help菜单中的Keyboard Shortcuts或者是Field菜单中的3D Slice Details。
五、创建流线图1、点击菜单File，选择New Layout。
2、顺次点击File/Load Datafile(s),在Tecplot的安装目录TEC90下顺序选择Demo/plt/fetetra2.plt。
3、在边栏左上方的Zone Layers部分,去掉Mesh前的,选中Contour前的。
在弹出的Contour variable对话框中选择V7：P（N）。
关闭对话框。
4、在边栏中的Zone Effects部分，选中Translucency。
5、在Field菜单中点击Mesh Attributes，然后选中“Zone 2”。
点击“Zone Show”按钮，选择“Deactivate”。
6、在工具按钮栏中选中“切片”按钮，点击图片，创建切片一。
选择v5:E作为等高值变量（Contour variable）。
取出切片的缺省设置是以x轴的常量为准的。
7、在Field菜单中选择Streamtrace Placement。
首先对于Vector Variables对话框，将U设置为v4：U(M/S),V设置为v5：V(M/S), W设置为v6：W(M/S)，然后在Streamtrace Placement对话框中将格式Format设置为V olume Rod，方向Direction设置为Both。
关闭对话框。
8、在边栏的工具按钮栏中选择“流线”按钮（工具按钮栏中左起首列自上第四个按钮）。
用复合操作“Alt＋鼠标左键单击”在切片上的不同位置单击即可画出流线。
如果想删除所画的流线，在“Alt＋鼠标左键单击”流线的同时按下Delete键即可。
9、在Field菜单中选择Streamtrace Details。
点击Rod/Ribbon标签，设置宽度Width为0.05，Rod Point为4。
选中Show Mesh前的。
将Shade Color改为Blue。
最终结果如下：注：更多选择项讲解请参看Help菜单中的Keyboard Shortcuts或者是File菜单中的Streamtrace Details。
六、创建向量图1、点击菜单File，选择New Layout。
2、顺次点击File/Load Datafile,在Tecplot的安装目录TEC90下顺序选择Demo/plt/velocity.plt。
3、在边栏左上方的Zone Layers部分,去掉Mesh前的,选中Vector前的。
在弹出的SelectVariables对话框中设置U为V4：U/RFC，V为V5：V/RFC，点击OK。
4、在Field菜单中顺次选择Vector/Vector Attributes。
点击Index Skip标签，选择Enter Skip，设置Iskip为2,Jskip为2，然后点OK。
再将Line Thick设置为0.4％,Vect Color 设置为MultiColor。
在Field菜单中顺次选择Contour/Contour Variables,设置为V10:V orticity。
关闭对话框。
的值设置为0.2。
关闭对话框。
6、在边栏中的工具按钮栏中选择“流线”按钮，在图象中的向量上点击画出流线。
7、通过在图象中拖动鼠标添加流线倾斜耙面（按住鼠标左键，拖动，然后放开。
）最终结果如下：七、创建动画1、点击菜单File，选择New Layout。
2、顺次点击File/Load Datafile,在Tecplot的安装目录TEC90下顺序选择Demo/plt/multizn.plt。
3、在边栏左上方的Zone Layers部分,去掉Mesh前的,选中Contour前的。
在弹出的Contour variable对话框中选择V3：U（M/S）。
关闭对话框。
4、在Field菜单中顺次选择Contour/Contour Attributes。
选中所有区域并且将Cont PlotType设为Both Lines and Flood，将Line Color设为Red。
5、点击Boudary标签，设置Bndy Clolor为Black，I-Indx Bndy为None。
关闭对话框。
6、在Tools菜单中顺次选择Animate/Zones。
选择Animate to A VI file，然后点击Animate。
将Animate Speed设置为5。
保存好动画文件。
八、创建等面图（Iso-surface）1、点击菜单File，选择New Layout。
2、顺次点击File/Load Datafile,在Tecplot的安装目录TEC90下顺序选择Demo/plt/ijkcyl.plt。
3、在Data菜单中选择Delete Zones，然后删除到Zones（区域）2，3，4。
4、在边栏左上方的Zone Layers部分,去掉Mesh前的。
5、在Field菜单中选择3D Iso－Surface Details。
选择V4:C作为等高图变量（Contour variable）。
6、开启Show Iso－Surfaces。
7、设置Value 1为0.4,Value 2 为 0.8,Value 3 为1.4。
8、在此窗口中，在Use Lighting Effect处将Paneled改为Gouraud。
10、选中Use Surface Translucency然后设置其值为30。
