当前位置：文档之家 › 奥氏体不锈钢化学成分一览表

奥氏体不锈钢化学成分一览表

  • 格式：doc
  • 大小：100.00 KB
  • 文档页数：2

美国、中国、欧盟常用不锈钢化学成分一览表
钢级/牌号 C Mn P S Si Ni Cr Mo Ti N 其他
304 S30400 0.08 2 0.045 0.03 1 8 ~11 18~20
06Cr19Ni10 S30408 0.08 2 0.035 0.03 1 8 ~11 18~20
1.4301 1.4301 0.07 2 0.045 0.015 1 8~10.5 17~19.5
304H S30409 0.04~0.1 2 0.045 0.03 1 8 -11 18~20
304L S30403 0.03 2 0.045 0.03 1 8 ~12 18~20
022Cr19Ni10 S30403 0.03 2 0.035 0.03 1 8 ~12 18~20
1.4307 1.4307 0.03 2 0.045 0.015 1 8~10 17.5~19.5
321 S32100 0.08 2 0.045 0.03 1 9~12 17~19 5C-0.7
06Cr18Ni11Ti S32168 0.08 2 0.035 0.03 1 9~12 17~19 5C~0.7
1.4541 1.4541 0.08 2 0.045 0.015 1 9~12 17~19 5C~0.7
321H S32169 0.04~0.1 2 0.045 0.03 1 9~12 17~19 4C~0.7
316L S31603 0.03 2 0.045 0.03 1 10~14 16~18 2-3
022Cr17Ni12Mo2 S31603 0.03 2 0.035 0.03 1 10~14 16~18 2-3
1.4404 1.4404 0.03 2 0.045 0.015 1 10~13 16.5~18.5 2-2.5
316H S31609 0.04~0.1 2 0.045 0.03 1 10~14 16~18 2-3
07Cr17Ni12Mo2 S31609 0.04~0.1 2 0.035 0.03 1 10~14 16~18 2-3
316Ti S31635 0.08 2 0.045 0.03 1 10~14 16~18 2-3 5（C+N）~0.7
06Cr17Ni12Mo2Ti S31668 0.08 2 0.035 0.03 1 10~14 16~18 2-3 5C~0.7
1.4571 1.4571 0.08 2 0.045 0.015 1 10.5~13.5 16.5~18.5 2-2.5 5C~0.7
317L S31703 0.03 2 0.045 0.03 1 11~15 18~20 3~4
022Cr19Ni13 Mo3 S31703 0.03 2 0.035 0.03 1 11~15 18~20 3~4
1.4438 1.4438 0.03 2 0.040 0.015 1 13~16 17.5~19.5 3~4
347 S34700 0.08 2 0.045 0.03 1 9~12 17~19 Nb+Ta=10C~1.1
06Cr18Ni11Nb S34778 0.08 2 0.035 0.03 1 9~12 17~19 Nb=10C~1.1
1.4550 1.4550 0.08 2 0.045 0.015 1 9~12 17~19 Nb=10C~1.0
347H S34709 0.04~0.1 2 0.045 0.03 1 9~12 17~19 Nb+Ta=8C~1.1
07Cr18Ni11Nb S34779 0.04~0.1 2 0.035 0.03 1 9~12 17~19 Nb=10C~1.1
348 S34800 0.08 2 0.045 0.03 1 9~12 17~19 Nb+Ta=10C~1.1
348H S34809 0.04~0.1 2 0.045 0.03 1 9~12 17~19 Nb+Ta=8C~1.1
904L N08904 0.02 2 0.04 0.03 1 19~23 23~28 4~5 Cu=1~2
06Cr25Ni20 S31008 0.08 2 0.035 0.03 1.5 19~22 24~26
310S S31008 0.08 2 0.045 0.03 1 19~22 24~26 0.75
双相钢化学成份
S31803 S31803 0.03 2 0.03 0.02 1 4.5~6.5 21~23 2.5~3.5 N=0.08~0.2
S32205 S32205 0.03 2 0.03 0.02 1 4.5~6.5 22~23 3~3.5 N=0.14~0.2
S32750 S32750 0.03 1.2 0.035 0.02 0.8 6~8 24~26 3~5
N=0.24~0.32 Cu≤0.5,

编 制 ：苏 州 宇 力 管 业 有 限 公 司

合集下载

sus 303标准

sus 303标准

SUS303是一种常见的奥氏体不锈钢材料，具有良好的耐腐蚀性能和加工性能。

以下是SUS303标准的主要内容：
1.化学成分：SUS303不锈钢的化学成分包括铁、铬、镍、锰、硅和磷等元
素，其中铬和镍的含量较高，分别为17%和8%。

2.机械性能：SUS303不锈钢的抗拉强度≥520MPa，屈服强度≥205MPa，伸长
率≥40%，断面收缩率≥50%，硬度≤187HB，≤90HRB，≤200HV。

3.耐腐蚀性：由于SUS303不锈钢中含有较高的铬和镍元素，因此具有较好的
耐腐蚀性能，可以用于对抗腐蚀要求较高的场合。

4.加工性能：SUS303不锈钢具有良好的加工性能，可以经过弯曲、切割、焊
接等加工处理，适用于各种不锈钢制品的生产。

总的来说，SUS303标准规定了不锈钢材料的化学成分、机械性能、耐腐蚀性和加工性能等方面的要求，为不锈钢制品的生产和使用提供了依据。

669不锈钢元素含量表

669不锈钢元素含量表

669不锈钢元素含量表
【原创实用版】
目录
1.669 不锈钢的概念及分类
2.669 不锈钢的元素含量
3.669 不锈钢的性能及应用
4.总结
正文
一、669 不锈钢的概念及分类
669 不锈钢是一种奥氏体不锈钢，属于不锈钢的一种。

不锈钢根据组织结构可以分为奥氏体不锈钢、马氏体不锈钢和铁素体不锈钢。

其中，奥氏体不锈钢因其具有良好的耐腐蚀性、焊接性能和抗氧化性，在各个领域得到了广泛应用。

二、669 不锈钢的元素含量
669 不锈钢的化学成分主要包括：碳 (C)0.03%-0.08%，硅
(Si)1.0%-2.0%，锰 (Mn)2.0%，铬 (Cr)16.0%-18.0%，镍 (Ni)8%-10%，钼 (Mo)2%-3%。

这些元素含量决定了 669 不锈钢的性能，如耐腐蚀性、强度、韧性等。

三、669 不锈钢的性能及应用
669 不锈钢具有稳定的奥氏体组织，具有良好的耐腐蚀性、焊接性能和抗氧化性。

在实际应用中，669 不锈钢广泛应用于化工、建筑、食品加工、医疗等领域。

其优异的性能使其成为这些领域的理想材料选择。

四、总结
669 不锈钢作为一种奥氏体不锈钢，具有优良的性能和广泛的应用领
域。

了解其元素含量及性能对于选择合适的不锈钢材料具有重要意义。

sus304成分含量范围

sus304成分含量范围

SUS304成分含量范围1. 引言SUS304是一种常用的不锈钢材料，具有良好的耐腐蚀性和高温强度。

在工业领域中广泛应用，特别是在制造行业中常用于制作容器、管道、制冷设备等。

本文将详细介绍SUS304的成分含量范围，并对其重要成分进行解释。

2. SUS304的化学成分SUS304是一种奥氏体不锈钢，其化学成分主要包括铁（Fe）、铬（Cr）、镍（Ni）和少量的碳（C）。

以下是SUS304的成分含量范围：•铁（Fe）：余量•铬（Cr）：18.0% - 20.0%•镍（Ni）：8.0% - 10.5%•碳（C）：最大0.08%3. 成分解释3.1 铁（Fe）铁是SUS304不锈钢的主要元素，其含量占据了大部分。

铁具有良好的机械性能和导电性能，为不锈钢提供了较高的强度和稳定性。

3.2 铬（Cr）铬是不锈钢中最重要的合金元素之一，其含量决定了不锈钢的耐腐蚀性。

在SUS304中，铬的含量约为18.0% - 20.0%。

铬能够与氧气结合形成一层致密的氧化铬膜，阻止进一步的氧化反应，从而保护不锈钢免受腐蚀。

3.3 镍（Ni）镍是SUS304中的另一个重要合金元素，其含量约为8.0% - 10.5%。

镍能够提高不锈钢的耐腐蚀性和机械性能，使其具有更好的韧性和延展性。

3.4 碳（C）碳是不锈钢中的杂质元素，在SUS304中的含量最大为0.08%。

碳含量越低，不锈钢越容易避免析出碳化物而导致晶间腐蚀。

因此，在SUS304中控制碳含量可以提高其耐腐蚀性能。

4. SUS304成分控制为了确保SUS304符合特定要求，对其成分进行严格控制是非常重要的。

以下是对SUS304成分进行控制的一些常见方法：4.1 化学成分分析通过化学成分分析仪器对SUS304进行定量分析，确保其铁、铬、镍和碳的含量在规定范围内。

这可以通过取样并在实验室中进行化学分析来实现。

4.2 原料控制控制原料的成分是确保最终产品符合要求的重要步骤。

对原材料进行严格筛选和检测，以确保其成分符合标准。

奥氏体不锈钢254SMO是什么材质？

奥氏体不锈钢254SMO是什么材质？

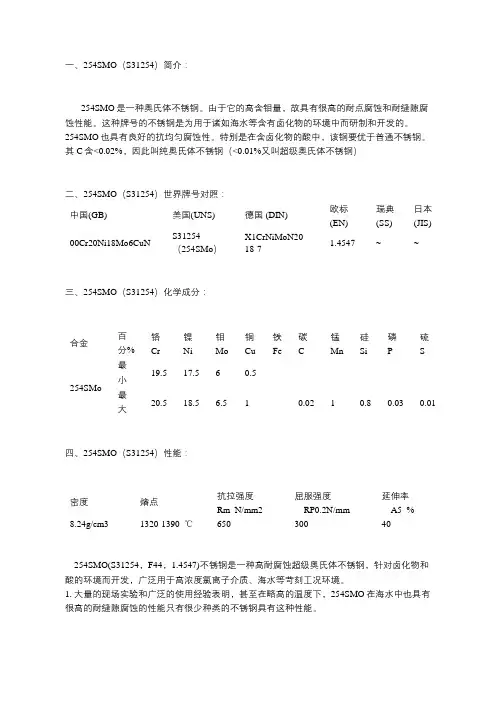

一、254SMO（S31254）简介：254SMO是一种奥氏体不锈钢。

由于它的高含钼量，故具有很高的耐点腐蚀和耐缝隙腐蚀性能。

这种牌号的不锈钢是为用于诸如海水等含有卤化物的环境中而研制和开发的。

254SMO也具有良好的抗均匀腐蚀性。

特别是在含卤化物的酸中，该钢要优于普通不锈钢。

其C含<0.02%，因此叫纯奥氏体不锈钢（<0.01%又叫超级奥氏体不锈钢）二、254SMO（S31254）世界牌号对照：中国(GB)美国(UNS)德国 (DIN)欧标(EN)瑞典(SS)日本(JIS)00Cr20Ni18Mo6CuN S31254（254SMo）X1CrNiMoN20-18-71.4547~~三、254SMO（S31254）化学成分：合金百分%铬Cr镍Ni钼Mo铜Cu铁Fe碳C锰Mn硅Si磷P硫S254SMo 最小19.517.560.5最大20.518.5 6.510.0210.80.030.01四、254SMO（S31254）性能：密度熔点抗拉强度Rm N/mm2屈服强度RP0.2N/mm延伸率A5 %8.24g/cm3 1320-1390 ℃65030040254SMO(S31254，F44，1.4547)不锈钢是一种高耐腐蚀超级奥氏体不锈钢，针对卤化物和酸的环境而开发，广泛用于高浓度氯离子介质、海水等苛刻工况环境。

1. 大量的现场实验和广泛的使用经验表明，甚至在略高的温度下，254SMO在海水中也具有很高的耐缝隙腐蚀的性能只有很少种类的不锈钢具有这种性能。

2. 254SMO在诸如纸业漂白生产所需的酸性溶液和氧化性卤化物溶液中的耐腐蚀能力可与耐腐蚀力强的镍基合金和钛合金相比美。

3. 由于254SMO具有较高的含氮量，因此其机械强度比其他种类的奥氏体不锈钢要高。

此外，254SMO还具有很高的延展性和冲击强度以及良好的可焊接性。

4. 254SMO的高含钼量能使其在退火时有较高的氧化速度，从而在酸洗后具有比普通不锈钢更粗糙的表面。
