小功率调频发射机的设计与制作

  • 格式：docx
  • 大小：124.66 KB
  • 文档页数：8

小功率调频发射机的设计与制作 、设计任务与要求 1、主要技术指标：

1、 中心频率：

fo =12MHz

2、 频率稳定度

.f / fo乞

10°

3、 最大频偏

."■：fm

10kHz

4、 输出功率

Po _30mW

5、 电源电压

Vcc =9V

二、原理及图

1、 小功率调频发射机原理:

拟定整机方框图的一般原则是，在满足技术指标要求的前提下， 应力求电路简单、性能稳定可靠。单元电路级数尽可能少，以减小级 间的相互感应、干扰和自激。在实际应用中，很多都是采用调频方式， 与调幅相比较，调频系统有很多的优点，调频比调幅抗干扰能力强 频带宽，功率利用率大等。 调频可以有两种实现方法，一是直接调频，就是用调制信号直接 控制振荡器的频率，使其按调制信号的规律线性变化。另一种就是间 接调频，先对调制信号进行积分，再对载波进行相位调制。两种调频 电路性能上的一个重大差别是受到调频特性非线性限制的参数不同， 间接调频电路提供的最大频偏较小，而直接调频可以得到比较大的频 偏。所以，通常小功率发射机采用直接调频方式，它的组成框图如图 1所示。

其中高频振荡级主要是产生频率稳定、中心频率符合指标要求的 正弦波信 号，且其频率受到外加音频信号电压调变； 缓冲级主要是对 调频振荡信号进行放大，以提供末级所需的激励功率，同时还对前后 级起有一定的隔离作用，为避免末级功放的工作状态变化而直接影响 振荡级的频率稳定度；功放级的任务是确保高效率输出足够大的高频 功率，并馈送到天线进行发射。 (1) 振荡级 振荡电路主要是产生频率稳定且中心频率符合指标要求的正弦 波信号，目前应用较为广泛的是三点式振荡电路和差分对管振荡电 路。三点式振荡电路又可分为电感和电容三点式振荡电路， 由于是固 定的中心频率，因而采用频率稳定度较高的克拉拨振荡电路来作振荡 级。 (2) 缓冲级

因为本次实验对该级有一定的增益要求，而中心频率是固定的， 因此用LC并联回路作负载的小信号谐振放大器电路。缓冲放大级采 用谐振放大，L2和Cio

谐振在振荡载波频率上。若通频带太窄或出现 自激则可在L2两端并联上适当电

阻以降低回路 Q值。该极工作于甲类 以保证足够的电压放大。 对缓冲级管子的要求是： f「纠3口 5)7 对于谐振回路 Ci0,L 2,由 fosc 二

1

2 二 LC =12MHz

VBR CEO - 2VCC

所以可选用普通的小功率高频晶体管，如 9018等.另外, I cQ

VbQ 二 VCQ+VBE,

若取流过偏置电阻F9,Ri°的电流为11 = 101 bQ则 Ro=V/l1, R 8=(Vcc-V bQ)/I1 所以选Ro,R8均为10KQ .为了减小缓冲级对振荡级的影响，射随

器与振荡级之间采用松耦合，耦合电容 C9可选为180pf 故本次实验取 C10为100PF, L2 12=1.76UH

C10L(2HfOSC )

(3) 功放输出级

为了获得较大的功率增益和较高的集电极功率， 设计中采用共发 射极电路，同时使其工作在丙类状态，组成丙类谐振功率放大器.由 设计电路图知L3、C2和C3为匹配网络，与外接负载共同组成并谐回 路.为了实现功率输出级在丙类工作，基极偏置电压 V33应设置在功 率管的截止区.同时为了加强交流反馈，在T3的发射极串接有小电阻 R4 .在输出回路中，从结构简单和调节方便考虑，设计采用 JI型滤 波网络，如右图。L3, C12, C13构成n型输出，Q3管工作在丙类状态， 调节偏置电阻可以改变 Q3管的导通角。导通角越小，效率越高，同时 防止T3管产生高频自激而引成回路用来实现阻抗匹配并进行滤波， 即将天线阻抗变换为功放管所要求的负载值，并滤除不必要的高次谐 波分量。 1 2 二丄3 Ct

C12 G3

C12 ' C13

般取Qe = 8〜10

在选择功率管时要求: Icm -icmax

V BR CEO - 2VCC

f「一 3 [ 5f osc

由于要使功放级工作在丙类，就要使 VB=丄込:：:VBE =0.7v，解得 R2 +R3

甩8.3，为了使功放的效率较大，可以减小 Q3管的导通角，这里取 D

RI2

R3=11R2，第二级集电极的输出电流已经扩大了几十倍，为防止第三 级的输入电

流过大而烧坏三极管，需要相应的增大第三级的输入电 阻。取Ri3=220K R2=20K,改变R14可调整放大倍数，取较小的反馈电 阻有利于提咼增益。 因为选定VB Vcc'Rl2 9*20 0.75v，所以发射极电压VE为0.05V, 志 +R3 20+220

因此R4可选为100Q。 所以 L3 = ------------- 1 -------

、

(2

町

G2+C13 j

解得：L3=1.06田

计算得，C13 = 680PF C12= 220PF. 2、小功率调频发射机电路图 图2小型调频发射机原理图 三、调频发射机调试步骤

1、调试步骤及原理

电路的调试顺序先分级调单元电路的静态工作点，测量其性能参 数；然后在逐级进行联调，直到整机调试；最后进行整机技术指标测 试。 （1）第一级调试 为了检查电路是否正确，应该对三极管Q1和变容二极管的静态工 作点进行测量，然后调节中周Li，使振荡频率为12MHz测量结果如 表1所示。 表1 E（v） B（v） C(v) C负（v） f( MHZ Vpp(V)

Q1 3.80 4.20 5.12 4.58 12.01 0.12 （2）第二级调试 对三极管的各个静态工作点测量，然后调节中周L2,使该级的LC 谐振回路谐振在12MH上，而且为了使第三级有更大的功率放大，该 级的Vpp尽量调到靠近4V。测量结果如表2所示。 表2 E（v） B（v） C(v) f( MHZ Vpp(V)

Q2 3.52 4.21 4.77 11.98 3.8 （3）第三级调试

同样先对三极管的各个静态工作点测量，由于各级之间存在一定 的影响，所以在调节中周L3时，会对前面两级的频偏产生影响，结果 如表3所示。 表3 E（v） B（v） C（ v） f( MHZ Vpp(V)

Q3 0.07 0.72 1.50 11.98 7.92 （4）整机调试

把1KHz，0.2V的调制信号加到调制信号输入端，把输出端的已 调信号送到频偏仪进行解调，再把结果送到示波器，观察频偏大小和 波形是否有失真，结果如表4所示。 表4 解调后的f 频偏fm 有无失真

1.001KHZ 23KHz 失真较大 2、调试过程

在调试过程中，由于虚焊导致电路板运行不稳定， 输出频率与电

压值经常发生跳变，为了解决虚焊问题，电路板不加音频信号，加上 电源并接地，同时在输出级用示波器观察，接触各个焊点，如果示波 器的波形发生跳变， 则表示这点很可能发生虚焊，逐一修改解决虚焊 问题。在整机调试中发现波形会失真，而这可能是导线对电路的影响。 四、结果 频率 幅度 频偏 11.96MHz 7.92V 23KHZ 五、课程设计心得与体会

通过这次的小功率调频发射机工作原理分析及其安装调试实践 学习，让我学到了很多东西，通过亲自动手使我进一步地巩固和加深 了对小功率调频发射机工作原理和非线性电子线路的进一步理解， 更 深层次的掌握了谐振功率放大器的工作原理，以及滤波匹配网络参数 的计算。为我今后的学习和工作奠定了良好的实验基础。 同时也学会 了基本的电子制作技能，提高运用理论知识解决实际问题的能力。 在 制作过程中，通过选取元件、确定电路形式、计算等等，提高了动手 能力，同时通过调试来发现自己的错误并分析及排除这些故障， 使我 对小功率放大器的知识得到了加深。 在焊电路方面，通过一次又一次的焊接，把以前忘光的焊接知识 补了回来同时也将拖焊的技术进一步的加强而且焊点也更加的美观 了，通过这次实验充分认识到了焊接技术的重要性和学到了一些新的 高频电路不同于低频电路的焊接知识， 横平竖直排布，三极管平行排 布等。同时也明白了焊接一定要细心， 就如老师所说的， 焊接的好坏， 极大程度的影响着整个实验的成败。 在调试电路的过程中，发现调试也是一个实验中非常重要的一 环，而不是简单的对一个电路的一些数据测量，检查电路能否能用， 因为制作一块电路， 很

合集下载

小功率调幅发射机

小功率调幅发射机

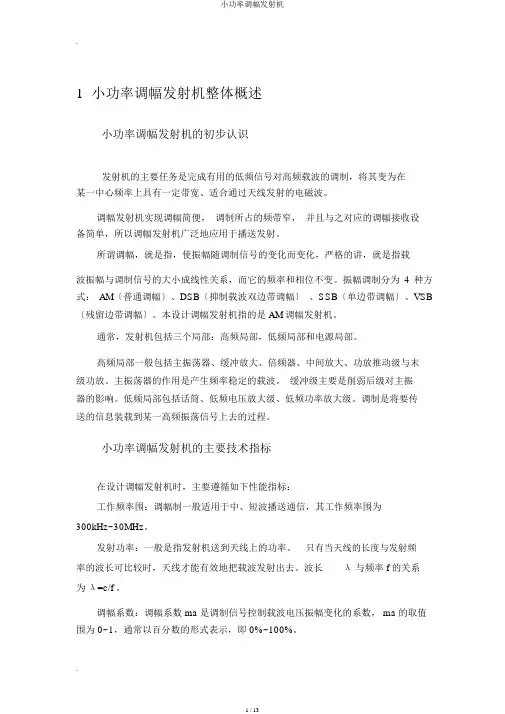

.1小功率调幅发射机整体概述小功率调幅发射机的初步认识发射机的主要任务是完成有用的低频信号对高频载波的调制，将其变为在某一中心频率上具有一定带宽、适合通过天线发射的电磁波。
