OTN（光传送网）在铁路方面应用及发展综述本文OTN技术进行简介以及在铁路骨方面尤其是铁路骨干OTN的发展现状，应用技术进行探讨综述。

OTN；铁路；光传送网概述随着通信网络的业务的高速发展，铁路运输对传送网络技术提出了更高的要求。

OTN技术是在SDH和WDM技术上逐步发展完善起来的，它有这两种技术共同优点。

而近些年发展起来的OTN技术则是光层和电层的完整结构，各个网络都有相应的管理监控机制。

在铁路方面，铁路光传送网是铁路三大基础平台（线路平台、车辆平台、信息传送平台）之一，对OTN可靠性要求极为苛刻，要求各种业务有很好的适应性。

铁路OTN主要有两大方面：1）铁道部骨干ONT.2）各铁路沿线的区域ONT。

本文将对铁路骨干ONT的应用和发展进行深入的探讨研究。

1、OTN 技术简介OTN技术是光层和电层的完整体系结构，各层网络都有相应的管理监控机制，光层和电层都具有网络生存性机制。

OTN 技术可以提供强大的OAM功能，并可实现多达6级的串联连接监测（TCM）功能，提供完善的性能和故障监测功能。

OTN的主要优势包括：多种客户信号封装和透明传输，支持SDH、ATM、以太网，其它业务也正在制订中；大颗粒的带宽复用、交叉和配置，强大的开销和维护管理能力；增强了组网和保护能力。

2、OTN技术特点分析OTN技术就是在光域内进行完成业务信号传送、复用、监控，并保证其性能指标和生存性的工作，许多SDH、DWDM传送网功能和系统原理都可移动到光传送网。

光传送网（OTN）技术有以下特点：（1）OTN是按照信号波长处理信号，对传送数字信号的速率、数据格式及调制一目了然，这就说明ONT可以透明传送.ONT技术现已应用到SDH、IP、以太网、帧中继和ATM信号中，并也可以透明传送以后使用的新数字业务信号。

（2）OTN采用DWDM传输技术，这样能实现了大容量的数据传输，更有重要意义的是使OTN具有极强的可扩充性，使得OTN能根据业务发展实现网络容量的扩大。

otn保护方式及应用
OTN（光传送网）是一种高速光纤传送网络技术，为了提供
高可靠性和故障恢复功能，OTN引入了多种保护方式。

以下
是OTN常见的保护方式及其应用：
1. 线路保护（Line Protection）：在OTN网络中，可以通过在
主路由和备份路由之间建立一个备份线路，当主线路发生故障时，可以立即切换到备份线路，保证通信的连续性和可用性。

2. 环保护（Ring Protection）：对于构建环形拓扑的OTN网络，可以采用环保护方式。

环保护通过建立主环路和备份环路，当主环路上某一段发生故障时，可以通过备份环路绕行来保证通信的连续性。

3. 网络保护（Network Protection）：在OTN网络中，可以通
过建立备份网元和备份光纤链路来实现网络级别的保护。

当主要网元或光纤链路发生故障时，可以立即切换到备份网元或光纤链路，以保证整个网络的稳定性。

4. 多路径保护（Multipath Protection）：为了提高OTN网络的
可靠性，可以使用多路径保护机制。

多路径保护通过在主路径和备份路径之间建立多个备份路径，当主路径发生故障时，可以立即切换到备份路径，以保证通信的连续性。

5. 光复用段保护（Optical Channel Protection）：对于需要进行光复用的OTN网络，可以采用光复用段保护机制。

光复用段
保护通过建立备份光纤链路，当主光纤链路发生故障时，可以
立即切换到备份光纤链路，以保证光复用通信的连续性。

这些OTN的保护方式可以根据具体的网络拓扑、需求和成本等因素进行选择和配置，以提高OTN网络的可靠性和故障恢复能力。

• 多波长复用 • 高速长距离传输 • 光层监控和管理
λ1
λ
n
…
波长
… WDM
…光纤
λ1
… …λn
WDM 波长
4
WDM和OTN技术
• OTN－光传送网络 – 通过引入电域子层，为客户信号提供在 波长/子波长上进行传送、复用、交换、 监控和保护恢复的技术
– 特点（节点技术、数字化、交叉）
• 线路上采用WDM技术 • 采用G.709封装和开销管理，提高管理和互通能力 • 对波长/子波长进行交叉连接提高组网、保护和调度能力
放大 交叉板 业务处理
光路板
波分产品典型单板
业务板
波分产品典型单板——监控类
监控系统需要传输的信息： Qx口（agent和网管之间） E口（APS模块之间） S口（agent和单板之间） CTI（APS）（APS和单板之间） H口（板在位、硬复位、强制下载命令） 板间通信（单板和单板之间） 调试信息、公务信息、其他信息（链路维护等）
3 1 4
G.Link
三层交换
GT48510 三层交换
5
IPOSC1
1
6
IPOSC2
2
7
IPOSC3
3
8
IPOSC4
4
100BaseFX
面板侧
SOSC：基于硬件的三层转发。网元间 光接口（端口A～D对应光口5～8）
CCP：二层交换部分。子架级联的两 个GE光口。类似SPWA的功能
EOC：为子架级联和扩展提供接口。 FE以太网口。外部告警输出。
OADM/OXC
M800/M820/M720////8200//8300 城域核心网/本地网 多业务接入
M600////M720//M721 城域边缘网/接入网

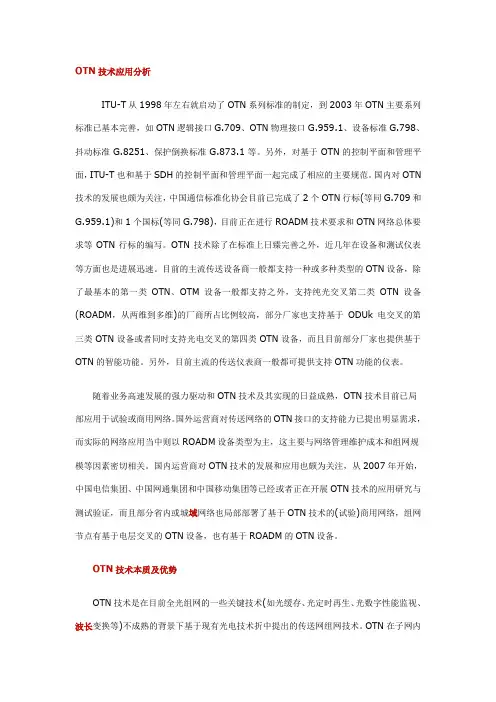

OTN技术应用分析ITU-T从1998年左右就启动了OTN系列标准的制定，到2003年OTN主要系列标准已基本完善，如OTN逻辑接口G.709、OTN物理接口G.959.1、设备标准G.798、抖动标准G.8251、保护倒换标准G.873.1等。

另外，对基于OTN的控制平面和管理平面，ITU-T也和基于SDH的控制平面和管理平面一起完成了相应的主要规范。

国内对OTN 技术的发展也颇为关注，中国通信标准化协会目前已完成了2个OTN行标(等同G.709和G.959.1)和1个国标(等同G.798)，目前正在进行ROADM技术要求和OTN网络总体要求等OTN行标的编写。

OTN技术除了在标准上日臻完善之外，近几年在设备和测试仪表等方面也是进展迅速。

目前的主流传送设备商一般都支持一种或多种类型的OTN设备，除了最基本的第一类OTN、OTM设备一般都支持之外，支持纯光交叉第二类OTN设备(ROADM，从两维到多维)的厂商所占比例较高，部分厂家也支持基于ODUk电交叉的第三类OTN设备或者同时支持光电交叉的第四类OTN设备，而且目前部分厂家也提供基于OTN的智能功能。

另外，目前主流的传送仪表商一般都可提供支持OTN功能的仪表。

随着业务高速发展的强力驱动和OTN技术及其实现的日益成熟，OTN技术目前已局部应用于试验或商用网络。

国外运营商对传送网络的OTN接口的支持能力已提出明显需求，而实际的网络应用当中则以ROADM设备类型为主，这主要与网络管理维护成本和组网规模等因素密切相关。

国内运营商对OTN技术的发展和应用也颇为关注，从2007年开始，中国电信集团、中国网通集团和中国移动集团等已经或者正在开展OTN技术的应用研究与测试验证，而且部分省内或城域网络也局部部署了基于OTN技术的(试验)商用网络，组网节点有基于电层交叉的OTN设备，也有基于ROADM的OTN设备。

OTN技术本质及优势OTN技术是在目前全光组网的一些关键技术(如光缓存、光定时再生、光数字性能监视、波长变换等)不成熟的背景下基于现有光电技术折中提出的传送网组网技术。
