关于管线敷设的形式标注如下

SR： 沿钢线槽敷设

BE： 沿屋架或跨屋架敷设

CLE：沿柱或跨柱敷设

WE： 沿墙面敷设

CE： 沿天棚面或顶棚面敷设

ACE：在能进入人的吊顶内敷设

BC： 暗敷设在梁内

CLC：暗敷设在柱内

WC： 暗敷设在墙内

CC： 暗敷设在顶棚内

ACC：暗敷设在不能进入的顶棚内

FC： 暗敷设在地面内

SCE：吊顶内敷设;要穿金属管

一;导线穿管表示

SC-焊接钢管

MT-电线管

PC-PVC塑料硬管

FPC-阻燃塑料硬管

CT-桥架

MR-金属线槽

M-钢索

CP-金属软管

PR-塑料线槽

RC-镀锌钢管

二;导线敷设方式的表示

DB-直埋 TC-电缆沟

BC-暗敷在梁内

CLC-暗敷在柱内

WC-暗敷在墙内

CE-沿天棚顶敷设

CC-暗敷在天棚顶内

SCE-吊顶内敷设

F-地板及地坪下

SR-沿钢索

BE-沿屋架;梁

WE-沿墙明敷

三;灯具安装方式的表示

CS-链吊

DS-管吊

W-墙壁安装

C-吸顶

R-嵌入

S-支架

CL-柱上

沿钢线槽：SR

沿屋架或跨屋架：BE

沿柱或跨柱：CLE

穿焊接钢管敷设：SC

穿电线管敷设：MT

穿硬塑料管敷设：PC

穿阻燃半硬聚氯乙烯管敷设：FPC

电缆桥架敷设：CT

金属线槽敷设：MR

塑料线槽敷设：PR

用钢索敷设：M

穿聚氯乙烯塑料波纹电线管敷设：KPC

穿金属软管敷设：CP

直接埋设：DB

电缆沟敷设：TC

导线敷设部位的标注

沿或跨梁屋架敷设：AB

暗敷在梁内：BC

沿或跨柱敷设：AC

暗敷设在柱内：CLC

沿墙面敷设：WS

暗敷设在墙内：WC

沿天棚或顶板面敷设：CE

暗敷设在屋面或顶板内：CC

吊顶内敷设：SCE

地板或地面下敷设：FC

HSM8-63C/3P

DTQ30-32/2P 这两个应该是两种塑壳断路器的型号;

电气常用符号

SR： 沿钢线槽敷设

BE： 沿屋架或跨屋架敷设

CLE：沿柱或跨柱敷设

WE： 沿墙面敷设

CE： 沿天棚面或顶棚面敷设

ACE：在能进入人的吊顶内敷设

BC： 暗敷设在梁内

CLC：暗敷设在柱内

WC： 暗敷设在墙内

CC： 暗敷设在顶棚内

ACC：暗敷设在不能进入的顶棚内

FC： 暗敷设在地面内

SCE：吊顶内敷设,要穿金属管

一，导线穿管表示

SC-焊接钢管

MT-电线管

PC-PVC塑料硬管

FPC-阻燃塑料硬管

CT-桥架

MR-金属线槽

M-钢索

CP-金属软管

PR-塑料线槽

RC-镀锌钢管

二，导线敷设方式的表示

DB-直埋

TC-电缆沟

BC-暗敷在梁内

CLC-暗敷在柱内

WC-暗敷在墙内

CE-沿天棚顶敷设

CC-暗敷在天棚顶内

SCE-吊顶内敷设

F-地板及地坪下

SR-沿钢索

BE-沿屋架，梁

WE-沿墙明敷

三，灯具安装方式的表示

CS-链吊

DS-管吊

W-墙壁安装 C-吸顶

R-嵌入

S-支架

CL-柱上

沿钢线槽：SR

沿屋架或跨屋架：BE

沿柱或跨柱：CLE

穿焊接钢管敷设：SC

穿电线管敷设：MT

穿硬塑料管敷设：PC

穿阻燃半硬聚氯乙烯管敷设：FPC

电缆桥架敷设：CT

金属线槽敷设：MR

塑料线槽敷设：PR

用钢索敷设：M

穿聚氯乙烯塑料波纹电线管敷设：KPC

穿金属软管敷设：CP

直接埋设：DB

电缆沟敷设：TC

导线敷设部位的标注

沿或跨梁（屋架）敷设：AB

暗敷在梁内：BC

沿或跨柱敷设：AC

暗敷设在柱内：CLC

沿墙面敷设：WS

暗敷设在墙内：WC

沿天棚或顶板面敷设：CE

暗敷设在屋面或顶板内：CC

吊顶内敷设：SCE

地板或地面下敷设：FC

HSM8-63C/3P

DTQ30-32/2P 这两个应该是两种塑壳断路器的型号，

HSM8-63C/3P 适用于照明回路中，为3极开关，额定电

流为63A（3联开关）

DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2

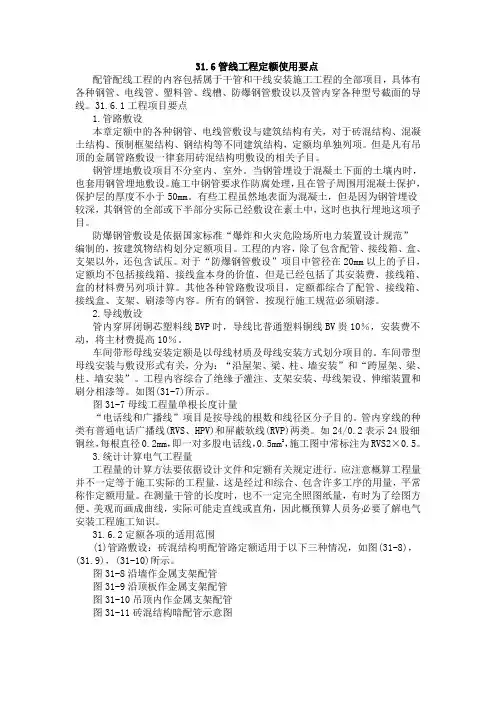

31.6管线工程定额使用要点

配管配线工程的内容包括属于干管和干线安装施工工程的全部项目，具体有各种钢管、电线管、塑料管、线槽、防爆钢管敷设以及管内穿各种型号截面的导线。31.6.1工程项目要点

1.管路敷设

本章定额中的各种钢管、电线管敷设与建筑结构有关，对于砖混结构、混凝土结构、预制框架结构、钢结构等不同建筑结构，定额均单独列项。但是凡有吊顶的金属管路敷设一律套用砖混结构明敷设的相关子目。

钢管埋地敷设项目不分室内、室外。当钢管埋设于混凝土下面的土壤内时，也套用钢管埋地敷设。施工中钢管要求作防腐处理，且在管子周围用混凝土保护，保护层的厚度不小于50mm。有些工程虽然地表面为混凝土，但是因为钢管埋设较深，其钢管的全部或下半部分实际已经敷设在素土中，这时也执行埋地这项子目。

防爆钢管敷设是依据国家标准“爆炸和火灾危险场所电力装置设计规范”编制的，按建筑物结构划分定额项目。工程的内容，除了包含配管、接线箱、盒、支架以外，还包含试压。对于“防爆钢管敷设”项目中管径在20mm以上的子目，定额均不包括接线箱、接线盒本身的价值，但是已经包括了其安装费，接线箱、盒的材料费另列项计算。其他各种管路敷设项目，定额都综合了配管、接线箱、接线盒、支架、刷漆等内容。所有的钢管，按现行施工规范必须刷漆。

2.导线敷设

管内穿屏闭铜芯塑料线BVP时，导线比普通塑料铜线BV贵10％，安装费不动，将主材费提高10％。

车间带形母线安装定额是以母线材质及母线安装方式划分项目的。车间带型母线安装与敷设形式有关，分为：“沿屋架、梁、柱、墙安装”和“跨屋架、梁、柱、墙安装”。工程内容综合了绝缘子灌注、支架安装、母线架设、伸缩装置和刷分相漆等。如图(31-7)所示。

图31-7母线工程量单根长度计量

“电话线和广播线”项目是按导线的根数和线径区分子目的。管内穿线的种类有普通电话广播线(RVS、HPV)和屏蔽软线(RVP)两类。如24/0.2表示24股细铜丝，每根直径0.2mm，即一对多股电话线，0.5mm2，施工图中常标注为RVS2×0.5。

。

精选资料，欢迎下载 管道干线标记设置技术规定

1 主题内容与适用范围

本标准规定了输油，输气管道干线标记的设置和标记方法。

本标准适用于新建输油、输气管道干线标记的设置、标记和维护，对于已建输油、输气管道干线或其他类管线可参照执行。

2 术语

2．1 转角桩

表示管道干线水平或纵向转角位置与主要变化参数的设施。

2．2 穿(跨)越桩

表示管道干线穿(跨)越铁路、公路、河渠处管道主要变化参数的设施。

2．3 交叉桩

表示管道干线与其他建(构)筑物发生交叉位置及相互关系参数的设施。

2．4 结构桩

表示管道干线管体或防护结构发生变化位置与变化特征的设施。

2．5 设施桩

表示管道干线附属设施位置与主要特征的设施。

3 设置原则

3．1 同一条管线，全线设置的同类标记形式与内存应保持一致。

3．2 标记均应设置在管道正输方向的左侧，距管道中心线1．Om+(1／2)D处。

3．3 标记的尺寸，应能容纳下标记的内容。

3．4 标记编号应以每条管线自起点至终点统一按顺序编号。

3．5 管道干线沿线设置的标记应坚固。耐久、统一，便于管理。

4 设置位置

4. 1 里程桩

应每一公里设置一个里程桩。

4．2． 转角桩

4．2．1 埋地管道干线水平或纵向发生以下变化，应设置转角桩：

a. 采用弯头；

b. 采用弯管或弹性敷设措施，在水平方向一次转角大于5°。

4．2．2 埋地管道干线发生连续转角时，转角桩设在第一个转角处。

4. 2．3 转角桩设置在转折管段中点处。

4．3 穿(跨)越桩

。
