简述空调系统的工作原理图
空气处理机收到空气传感器的信号后，决定进行制冷或制热操作，然后启动蒸发器风扇和压缩机。
空气通过过滤器进入蒸发器，蒸发器内的制冷剂（一般是液态制冷剂）吸收空气中的热量，使空气温度降低。同时，制冷剂从液态转化为气态。
蒸发器外的压缩机开始运转，吸入制冷剂气体并增加其压力和温度。被压缩的高温高压制冷剂通过冷凝器，与外部环境进行热交换，使制冷剂冷却并从气态转化为液态。
冷凝器冷却后的制冷剂通过膨胀阀，压力降低，温度进一步降低。制冷剂进入蒸发器，循环再度开始，空气再次被冷却。
同时，蒸发器风扇将冷却后的空气送回房间，使室内温度降低，完成空调制冷过程。
制热过程与制冷过程相似，只是压缩机和蒸发器的功能颠倒，通过制热剂的循环来提高室内温度。

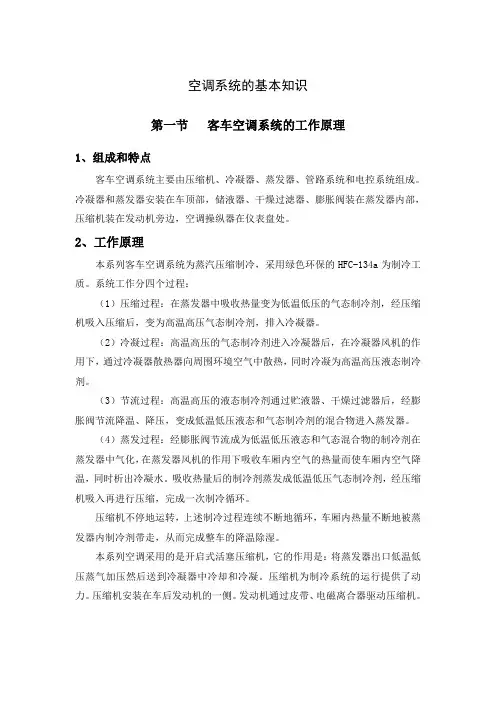

空调系统的基本知识
第一节 客车空调系统的工作原理
1、组成和特点
客车空调系统主要由压缩机、冷凝器、蒸发器、管路系统和电控系统组成。冷凝器和蒸发器安装在车顶部，储液器、干燥过滤器、膨胀阀装在蒸发器内部，压缩机装在发动机旁边，空调操纵器在仪表盘处。
2、工作原理
本系列客车空调系统为蒸汽压缩制冷，采用绿色环保的HFC-134a为制冷工质。系统工作分四个过程：
（1）压缩过程：在蒸发器中吸收热量变为低温低压的气态制冷剂，经压缩机吸入压缩后，变为高温高压气态制冷剂，排入冷凝器。
（2）冷凝过程：高温高压的气态制冷剂进入冷凝器后，在冷凝器风机的作用下，通过冷凝器散热器向周围环境空气中散热，同时冷凝为高温高压液态制冷剂。
（3）节流过程：高温高压的液态制冷剂通过贮液器、干燥过滤器后，经膨胀阀节流降温、降压，变成低温低压液态和气态制冷剂的混合物进入蒸发器。
（4）蒸发过程：经膨胀阀节流成为低温低压液态和气态混合物的制冷剂在蒸发器中气化，在蒸发器风机的作用下吸收车厢内空气的热量而使车厢内空气降温，同时析出冷凝水。吸收热量后的制冷剂蒸发成低温低压气态制冷剂，经压缩机吸入再进行压缩，完成一次制冷循环。
压缩机不停地运转，上述制冷过程连续不断地循环，车厢内热量不断地被蒸发器内制冷剂带走，从而完成整车的降温除湿。
本系列空调采用的是开启式活塞压缩机，它的作用是：将蒸发器出口低温低压蒸气加压然后送到冷凝器中冷却和冷凝。压缩机为制冷系统的运行提供了动力。压缩机安装在车后发动机的一侧。发动机通过皮带、电磁离合器驱动压缩机。
第二节 客车空调制冷系统各部件（科林空调）
1、压缩机
（1）开启式活塞压缩机的结构
（2）开启式活塞压缩机的性能
压缩机运行的最佳转速范围是1000-3000r.p.m,发动机怠速太低会造成停车时系统制冷效果差。
（3）传动比
传动比：对于汽车空调系统的传动比是指发动机同压缩机之间的转速之比，（即发动机皮带轮和压缩机皮带轮的角速度之比）。直接驱动的系统其传动比nb=φF/Φy；对于间接驱动的空调系统其传动比nb=φFφG2 /ΦyΦG1；

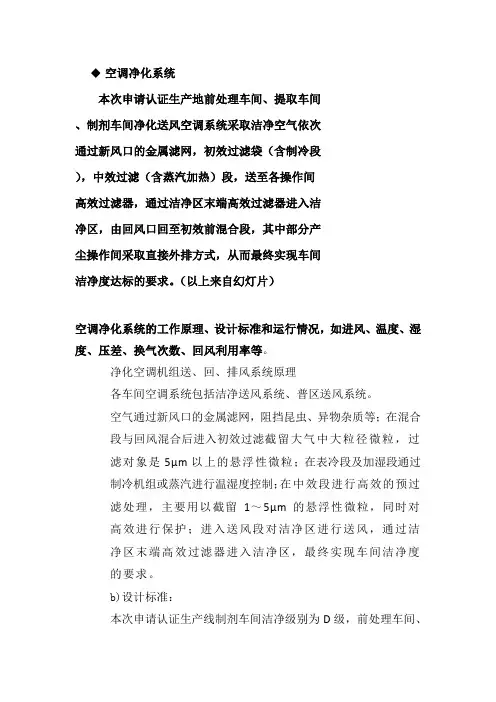

空调净化系统
本次申请认证生产地前处理车间、提取车间
、制剂车间净化送风空调系统采取洁净空气依次
通过新风口的金属滤网，初效过滤袋（含制冷段
），中效过滤（含蒸汽加热）段，送至各操作间
高效过滤器，通过洁净区末端高效过滤器进入洁
净区，由回风口回至初效前混合段，其中部分产
尘操作间采取直接外排方式，从而最终实现车间
洁净度达标的要求。（以上来自幻灯片）
空调净化系统的工作原理、设计标准和运行情况，如进风、温度、湿度、压差、换气次数、回风利用率等。
净化空调机组送、回、排风系统原理
各车间空调系统包括洁净送风系统、普区送风系统。
空气通过新风口的金属滤网，阻挡昆虫、异物杂质等；在混合段与回风混合后进入初效过滤截留大气中大粒径微粒，过滤对象是5μm以上的悬浮性微粒；在表冷段及加湿段通过制冷机组或蒸汽进行温湿度控制；在中效段进行高效的预过滤处理，主要用以截留1～5μm的悬浮性微粒，同时对高效进行保护；进入送风段对洁净区进行送风，通过洁净区末端高效过滤器进入洁净区，最终实现车间洁净度的要求。
b)设计标准：
本次申请认证生产线制剂车间洁净级别为D级，前处理车间、
提取车间净化区域洁净级别参照D级，洁净区洁净级别为设计标准。
①空调系统设计总送风量
前处理车间空调系统设计总送风量：50000m3/h；
提取车间空调系统设计总送风量：
水煎工序11000 m³/h, 渗漉工序15000 m³/h，温浸工序4200
m³/h；
制剂车间空调系统设计总送风量：
一层压片工序8000 m³/h
二层、三层、四层、五层、六层丸剂工序60000m3/h。
②温湿度控制
温度控制：18℃～26℃
湿度控制：45%RH～65%RH
③相对压差控制：不同洁净级别之间及洁净区与非洁净区之间应≥10Pa
④换气次数控制：15～20次/h
⑤尘粒控制：≥0．5um,标准值≤3520000;≥5um,标准值≤29000
欧阳引擎创编 2021.01.01
欧阳引擎创编 2021.01.01 我来讲一讲一般家用空调如何制冷的吧。空调是空气调节器的简称。(空气调节器air conditioner,汽车上的空调按钮就是AC吧。) 空调的主要内容是制冷，是人为制造凉爽。就是用人工的方法来制造凉爽。空调原理的预备知识：只要提醒一下，大家都会明白这个道理。大家都打过针吧？起码打过预防针。打针时，护士将酒精棉球擦到我们的皮肤上，我们马上就会感到被擦的地方好凉爽。可以讲，这是世界上最简单的空调。因为人为地制造了凉爽。为什么会感到凉爽呢？大家知道，这是酒精蒸发的结欧阳引擎创编 2021.01.01
欧阳引擎创编 2021.01.01 果。从而可以得出一个结论，蒸发能制冷。把水抹到皮肤上，也会感到有凉意，不过没有酒精作用明显。因为酒精比水更容易蒸发，比水蒸发得更快。就是蒸发越快，制冷越好。影响蒸发快慢的因素还有温度，温度越高，蒸发越快。洗晒的衣服，夏天比冬天容易干，就是因为夏天温度高，蒸发快的结果。影响蒸发快慢的因素还有压力。压力越低，蒸发越快。在青藏高原烧开水，90度不到就开了，就沸腾了，就大量蒸发了，就是因为青藏高原地势高，压力低的结果。人们为了制冷，千方百计地寻找容易蒸欧阳引擎创编 2021.01.01
欧阳引擎创编 2021.01.01 发的物质。现在用的空调采用的蒸发工作物质一般都是氟里昂(氟里昂是总称,分很多种)。我们知道，在一般情况下，水要烧到100度才开，才沸腾，才大量蒸发。而氟里昂在零下30度时就开了，就沸腾了，就大量蒸发了。而且它的化学性质稳定，在一般情况下又无毒性，因此，它是一种比较理想的制冷物质。现在让我们来做一个模拟试验。假如我们把这个氟里昂，象水一们灌进水箱中，在常温下它就会大量蒸发，水箱外表面就会很冷。这时我们用风扇吹水箱，出来的风一定很凉爽。这也是一种人为欧阳引擎创编 2021.01.01
