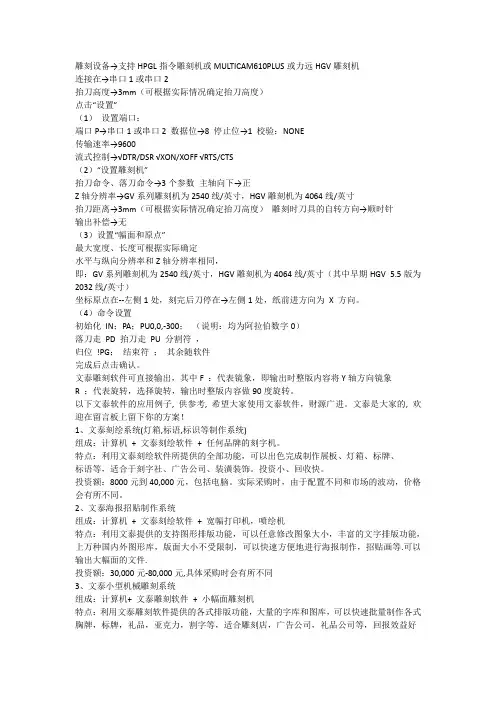

文泰三维雕刻软件操作规程

雕刻设备→支持HPGL指令雕刻机或MULTICAM610PLUS或力远HGV雕刻机连接在→串口1或串口2抬刀高度→3mm（可根据实际情况确定抬刀高度）点击“设置”（1）设置端口：端口P→串口1或串口2 数据位→8 停止位→1 校验：NONE传输速率→9600流式控制→√DTR/DSR √XON/XOFF √RTS/CTS（2）“设置雕刻机”抬刀命令、落刀命令→3个参数主轴向下→正Z轴分辨率→GV系列雕刻机为2540线/英寸，HGV雕刻机为4064线/英寸抬刀距离→3mm（可根据实际情况确定抬刀高度）雕刻时刀具的自转方向→顺时针输出补偿→无（3）设置“幅面和原点”最大宽度、长度可根据实际确定水平与纵向分辨率和Z轴分辨率相同，即：GV系列雕刻机为2540线/英寸，HGV雕刻机为4064线/英寸（其中早期HGV 5.5版为2032线/英寸）坐标原点在--左侧1处，刻完后刀停在→左侧1处，纸前进方向为X 方向。

（4）命令设置初始化IN；PA；PU0,0,-300；（说明：均为阿拉伯数字0）落刀走PD 抬刀走PU 分割符，归位!PG；结束符；其余随软件完成后点击确认。

文泰雕刻软件可直接输出，其中F ：代表镜象，即输出时整版内容将Y轴方向镜象R ：代表旋转，选择旋转，输出时整版内容做90度旋转。

以下文泰软件的应用例子, 供参考, 希望大家使用文泰软件，财源广进。

文泰是大家的, 欢迎在留言板上留下你的方案！1、文泰刻绘系统(灯箱,标语,标识等制作系统)组成：计算机+ 文泰刻绘软件+ 任何品牌的刻字机。

特点：利用文泰刻绘软件所提供的全部功能，可以出色完成制作展板、灯箱、标牌、标语等，适合于刻字社、广告公司、装潢装饰。

投资小、回收快。

投资额：8000元到40,000元，包括电脑。

实际采购时，由于配置不同和市场的波动，价格会有所不同。

2、文泰海报招贴制作系统组成：计算机+ 文泰刻绘软件+ 宽幅打印机，喷绘机特点：利用文泰提供的支持图形排版功能，可以任意修改图象大小，丰富的文字排版功能，上万种国内外图形库，版面大小不受限制，可以快速方便地进行海报制作，招贴画等.可以输出大幅面的文件.投资额：30,000元-80,000元,具体采购时会有所不同3、文泰小型机械雕刻系统组成：计算机+ 文泰雕刻软件+ 小幅面雕刻机特点：利用文泰雕刻软件提供的各式排版功能，大量的字库和图库，可以快速批量制作各式胸牌，标牌，礼品，亚克力，割字等，适合雕刻店，广告公司，礼品公司等，回报效益好投资额：大约30,000元-50,000元间不等, 依配置的不同和市场形势而有所不同.4、文泰机械印章雕刻系统组成：计算机+ 文泰印章雕刻软件+ 印章雕刻机.特点：利用文泰提供的印章排版功能，以及大量的符合国情的印章模版库，可以快速方便地制作专业印章，为特种行业，效益显著。

第1章功能综述一、操作界面。

容易上手。

Word风格操作界面，只要您有使用Windows操作系统和Word的基本知识，使用本软件就会有亲切感。

同时，本软件还吸收了FreeHand、PageMaker、CorelDraw等优秀西文软件的优点，增加了键盘功能、全自动（傻瓜型）操作，使用时直接、简单、方便。

二、图形库。

丰富多彩、量大面广。

除随本软件系统光碟配置的原文泰新图库、文泰实用图库（著名商标、中国民俗图库）、文泰国际图库、国家标准图库（公共标志、提示标志、交通标志等13种）等共有图形近万种外，又增加了千年图库光碟，极大地增加了用户选择应用的可能范围和方便灵活性，节省时间、提高效益。

这些图库共同组成了本行业目前最新、最全、最实用的图形库。

三、中英文字库。

多而全：1、汉字库：字型和字体是目前最多的。

字型用三次曲线精心制作，是真正的轮廓汉字，笔划经过处理后更加粗厚，可任意放大而不变形。

字体有近百种，均按简体、繁体区分，支持GBK 大字符集。

2、中英文匹配：为您的汉字库配套了相近的英文字体和标点，并配置了相应的英文基线调整，使用更方便。

3、可挂接Windows底层中英文TTF (Windows True Type Font) 字库。

通过特有的去交叉算法处理，您不必担心输出Windows底层交叉笔划的汉字时会将笔划刻断。

4、新增6款单线字，其中文泰单线简体4种、文泰单线繁体2种。

四、速度和设备利用率：采用32位编程，软件运行速度大大提高。

独特的后台输出功能：不管刻字机内存大小如何，只要刻字机一开始工作，就可以把计算机解放出来，使您能在刻字机刻字的过程中充分利用计算机进行其它的工作。

五、与其它软件的兼容性：可与其它软件的EPS与PLT、DXF文件交换，可以读入TIF图与BMP图及文泰刻绘5.X版本的文件。

六、图形输入和编辑1、直接支持图形扫描：可在本软件内直接挂接扫描仪。

2、彩色、灰度图像条块化，使输出更形象、更逼真。

1.双击打开文泰刻绘软件，出现如下界面：宽高我一般设置为600、200，其他人根据自己的要求设置。

然后点击“创建新文件”即可。

如果要打开以前就创建好的文件，就点击“打开旧文件”即可2.点击“创建新文件”后就会看到右边的工具栏，根据工具栏可进行文字或则图库进行编辑3.点击文泰左上角的小图标即可打开一个下拉界面，4.下拉菜单中有一个“下一个”命令。

可对多文档界面进行自由切换5.熟悉菜单栏，其中比较重要的一个按钮是“刻绘输出”，已经用红笔标出6.点击软件右侧菜单栏的“选择”按钮，可对你输入的字体进行单项选择或者全选7.选中你要编辑的文字，右键弹出下拉菜单，其中比较重要的有“G变为图形”他是可以把文字变成图片的形式进行编辑，“N字体类型”，“T字体大小”，“B文字属性”在此命令中，你可以对字体进行编辑，比较重要的有行距，字距等8.一般情况下，我用的中文字体用的是文泰98简体中的“文泰特粗圆”，其他人随意9.英文字体采用文泰98英文下的“英文263”。

其他人随意10.，表示一个汉字的宽和高，只能修改一个，另一个会随着改变而改变。

11.刻绘输出按钮，设计好了字体后，用它打印12.点击“刻绘输出”之后，弹出如下界面如果你没有选中任何文字，点击“刻绘输出”将会打印页面上的所有字体13.若果你选中了一块字体系统会提示你只输出选中字体，单击“是”即可14.在上图单击“刻绘输出”按钮之前，先测试一下刀压，把纸放到刻字机上，装好，点击“测试按钮”，看打出来的测试图样是否刻透。

15.一切调整好以后就可以，选着上图的“刻绘输出“按钮进行刻字了16.此台刻字机的“刻绘设备“、”设置机器“、”设置端口“已经调好，无需改动17.在“设置机器“这里说明一下，点开之后，弹出界面闭合补偿、尖角补偿已经按照经验设定好。

18.幅面和原点也已经设置好19.点击确定即设置好了，可以进行刻绘输出了。

1、在文泰软件上编辑完成文字或图案后，选择：文件→打印设置，出下面窗口：
这里需要设置的是：打印机的选择和纸张大小设置，安装好提供的打印机驱动后，即可在图中“名称”栏中选择到打印机，纸张大小根据实际要求选择，这里的纸张大小需要联系版面大小和实际加工尺寸大小选择。

2、以上设置好就可以进行打印加工了，选择：文件→打印，在出现的窗口中，
无需特别设置，可直接点击“打印”。

在新的窗口中，如下图所示：
最优设置是：“分割成”为1；打印比例1:X，X值最好小于或等于1；此外空心输出和整页输出都选择。

点击确定就可以进行打印加工了。
