数控大赛数控车样题 (学生组)

  • 格式：doc
  • 大小：214.00 KB
  • 文档页数：5

数 量
材 料
备 注
重 量
吉林省第二届数控大赛学
生组数控车样题
处数标记 日 期 签 字

描 图
校 对
设 计

件一
椭圆
第 页
共 页
比 例
件二

全部锐边去毛刺
底孔Ra6.3,其余表面Ra1.6

C1
C1
C1
C1.5
试题要求：零件编程加工
（1）本题分值：100分
（2）考核时间：4小时
（3）考核形式：编程及实际加工
（4）具体考核要求：
a) 填写加工工步卡。
b) 操作规范。
c) 在机床上加工出合格的零件。
（5）否定项：若因考生操作不当，造成设备损坏或人员伤亡，则应及时终止其考试，并取消其
考试资格，考生本次考试成绩记为零分。
数控加工工步卡片
工步号 工步内容 刀具号 刀具规格 主轴转速 进给速度 背吃刀量 备注
配分表
序号 考核项目 考核内容及要求 评分标准 配分 检测结果 扣分 得
分
备注

1 件 一 φ220-0.019
IT 每超差0.01扣1.5分 2
Ra1.6 每降1级扣1分 2

2 φ26+0.0190
IT 每超差0.01扣1.5分 2
Ra1.6 每降1级扣1分 2

3 φ480-0.019
IT 每超差0.01扣1.5分 2
Ra1.6 每降1级扣1分 2
4 M30×1.5-7H 超差不得分 2
5 20+0-0.04 超差0.01扣2分 3
6 35+0.050 超差0.01扣2分 3
7 70+-0.05 超差0.01扣2分 3

8 椭圆
形状 超差不得分 3
Ra1.6 降1级扣1分 2

9 R10圆弧
形状 超差不得分 3
Ra1.6 降1级扣1分 2
10 倒角（2处） 错漏一处扣1分 2
11 端面（2处） 降级不得分 2

12 件 二 φ22+0.0190
IT 每超差0.01扣1.5分 3
Ra1.6 降1级扣1分 2

13 φ26+0-0.019
IT 每超差0.01扣1.5分 3
Ra1.6 降1级扣1分 2

14 φ280-0.019
IT 每超差0.01扣1.5分 2
Ra1.6 每降1级扣1分 2
15 M30×1.5-6g 超差不得分 4
16 10+0-0.039 超差0.01扣2分 3
17 35+0-0.1 超差不得分 2
18 65+-0.05 超差0.01扣2分 4
19 倒角（6处） 错漏一处扣1分 6
20 R2 错漏一处扣1分 1
21 端面（2处） 降级不得分 2
22 配 合 螺纹配合 超差不得分 5
23 锥度配合 过渡不顺滑不得分 4
24 φ26配合 超差不得分 4
25 φ22配合 超差不得分 4

26 安全文明生产 1.遵守机床安全操作规程 2.刀具、工具、量具放置规范 3.设备保养、场地整洁 酌情扣1~10分 10
合
计
100
设备及器具准备：
材料准备
名 称 规 格 数 量 要 求
45#钢 φ50×75；φ40×70 各1根/每位选手
设备准备
名 称 规 格 数 量 要 求
数控车床 CK6136 10
卡盘扳手 相应车床 1副/每台车
刀架扳手 相应车床 1副/每台车

刀具、工具及量具准备清单
序号 名 称 型 号 数量 要 求
1 90°外圆车刀 刀体20x20 自定
2 60°外三角螺纹车刀 M30×1.5 各1
3 60°内三角螺纹车刀 M30×1.5 各1
4 切槽刀 刀宽4（有效切削刃26mm） 自定
5 盲孔车刀 刀体20x20 自定
6 钻夹头及中心钻 φ18钻头及φ2.5中心钻 自定
7 活顶尖 1
8 常用工具和铜皮 自选 自定
9 外径千分尺 0.01/0～25, 25～50 各1
10 游标卡尺 0.02/0～200 1
11 深度游标卡尺 0.02/0～200 1
12 螺纹中径千分尺 0.01/25～50 1
13 计算器 1
14 草稿纸 1

合集下载

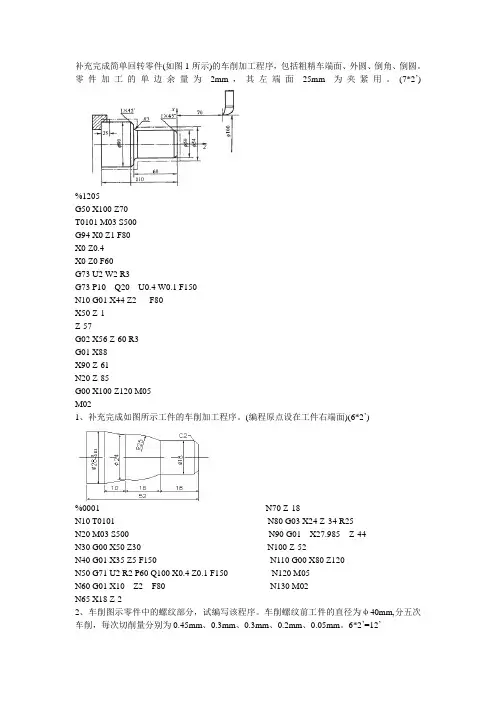

数控技能大赛习题集编程题(数车)
