电路板工作原理是什么电路板，又称电子线路板或印刷线路板，是现代电子设备中不可或缺的组成部分。
它是由绝缘基板、导电层和焊盘组成的，用于连接和支持电子元件，是电子设备中各种电子元件的载体和连接的桥梁。
那么，电路板的工作原理是什么呢？首先，我们需要了解电路板的基本结构。
电路板的绝缘基板通常采用玻璃纤维、环氧树脂等材料制成，其主要作用是提供支撑和绝缘功能。
导电层则是通过印刷、镀铜等工艺在绝缘基板上形成的导电通路，用于连接各种电子元件。
焊盘则是用于连接电子元件的焊接点，将电子元件与导线连接起来。
电路板的工作原理主要包括导电和绝缘两个方面。
首先是导电功能，导电层在电路板上形成了各种电子元件的连接通路，使得电子元件之间能够进行电气信号的传输和交换。
这样，电路板就能够实现各种电子元件之间的连接和协调工作，实现电子设备的各种功能。
其次是绝缘功能，绝缘基板提供了电路板的支撑和绝缘功能，能够有效地隔离导电层，防止电路板发生短路和漏电等问题。
这样，电路板就能够保证电子元件之间的电气信号传输的稳定性和可靠性，确保电子设备的正常工作。
除此之外，电路板还具有一定的耐热、耐腐蚀、耐磨损等性能，能够适应各种复杂的工作环境和工作条件。
这些性能保证了电路板在电子设备中的长期稳定工作，使得电子设备能够更加可靠和耐用。
总的来说，电路板的工作原理是通过导电层和绝缘基板相互配合，实现电子元件之间的连接和协调工作，保证电子设备的正常工作。
它是现代电子设备中不可或缺的组成部分，为电子设备的功能实现和性能稳定性提供了重要支撑。
希望通过本文的介绍，能够让大家对电路板的工作原理有更加深入的了解。

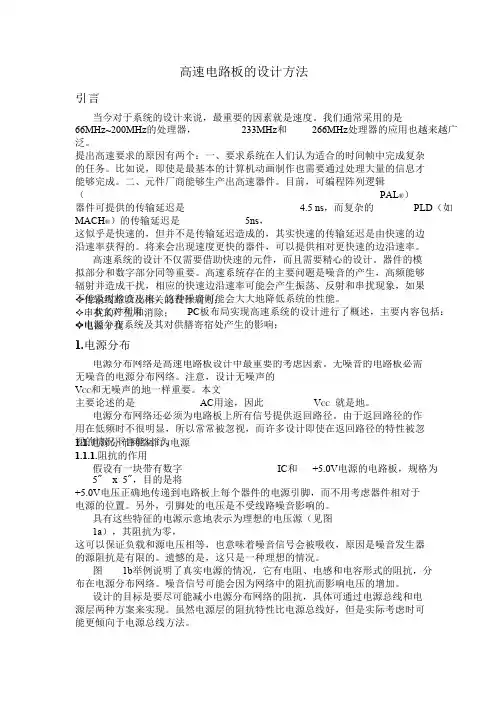

高速电路板的设计方法引言当今对于系统的设计来说，最重要的因素就是速度。
我们通常采用的是66MHz~200MHz 的处理器， 233MHz 和 266MHz 处理器的应用也越来越广泛。
提出高速要求的原因有两个：一、要求系统在人们认为适合的时间帧中完成复杂的任务。
比如说，即使是最基本的计算机动画制作也需要通过处理大量的信息才能够完成。
二、元件厂商能够生产出高速器件。
目前，可编程阵列逻辑（ PAL ®）器件可提供的传输延迟是 4.5 ns ，而复杂的 PLD （如 MACH ®）的传输延迟是 5ns ，这似乎是快速的，但并不是传输延迟造成的，其实快速的传输延迟是由快速的边沿速率获得的。
将来会出现速度更快的器件，可以提供相对更快速的边沿速率。
高速系统的设计不仅需要借助快速的元件，而且需要精心的设计。
器件的模拟部分和数字部分同等重要。
高速系统存在的主要问题是噪音的产生，高频能够辐射并造成干扰，相应的快速边沿速率可能会产生振荡、反射和串扰现象，如果不能及时检查出来，这种噪音可能会大大地降低系统的性能。
本文对利用 PC 板布局实现高速系统的设计进行了概述，主要内容包括： ✧电源分布系统及其对供膳寄宿处产生的影响； ✧传输线路以及相关的设计规则；✧串扰的产生和消除；电磁干扰1.电源分布电源分布网络是高速电路板设计中最重要的考虑因素。
无噪音的电路板必需无噪音的电源分布网络。
注意，设计无噪声的 V CC 和无噪声的地一样重要。
本文主要论述的是 AC 用途，因此 V CC 就是地。
电源分布网络还必须为电路板上所有信号提供返回路径。
由于返回路径的作用在低频时不很明显，所以常常被忽视，而许多设计即使在返回路径的特性被忽视的情况下也能运行。
1.1.电源分布网络作为电源1.1.1.阻抗的作用假设有一块带有数字 IC 和 +5.0V 电源的电路板，规格为 5� x 5�，目的是将+5.0V 电压正确地传递到电路板上每个器件的电源引脚，而不用考虑器件相对于电源的位置。
高速PCB设计知识专家关于高速线路的布线问题解答11。
如何处理实际布线中的一些理论冲突的问题问：在实际布线中，很多理论是相互冲突的；例如：1。
处理多个模/数地的接法：理论上是应该相互隔离的，但在实际的小型化、高密度布线中，由于空间的局限或者绝对的隔离会导致小信号模拟地走线过长，很难实现理论的接法。
我的做法是：将模/数功能模块的地分割成一个完整的孤岛，该功能模块的模/数地都连接在这一个孤岛上。
再通过沟道让孤岛和“大”地连接。
不知这种做法是否正确？2。
理论上晶振与CPU的连线应该尽量短，由于结构布局的原因，晶振与CPU的连线比较长、比较细，因此受到了干扰，工作不稳定，这时如何从布线解决这个问题？诸如此类的问题还有很多，尤其是高速PCB布线中考虑EMC、EMI问题，有很多冲突，很是头痛，请问如何解决这些冲突？答：1. 基本上, 将模/数地分割隔离是对的。
要注意的是信号走线尽量不要跨过有分割的地方(moat), 还有不要让电源和信号的回流电流路径(returning current path)变太大。
2. 晶振是模拟的正反馈振荡电路, 要有稳定的振荡信号, 必须满足loop gain与phase的规范, 而这模拟信号的振荡规范很容易受到干扰, 即使加ground guard traces可能也无法完全隔离干扰。
而且离的太远, 地平面上的噪声也会影响正反馈振荡电路。
所以, 一定要将晶振和芯片的距离进可能靠近。
3. 确实高速布线与EMI的要求有很多冲突。
但基本原则是因EMI 所加的电阻电容或ferrite bead, 不能造成信号的一些电气特性不符合规范。
所以, 最好先用安排走线和PCB叠层的技巧来解决或减少EMI 的问题, 如高速信号走内层。
最后才用电阻电容或ferrite bead的方式, 以降低对信号的伤害。
2。
在高速设计中，如何解决信号的完整性问题？差分布线方式是如何实现的？对于只有一个输出端的时钟信号线，如何实现差分布线？答：信号完整性基本上是阻抗匹配的问题。
【中国环氧网(中国环氧树脂行业在线)】2009年1月22日讯：在世界上高速高频化环氧树脂印刷线路板(PCB)，真正形成规模化的市场源于1999年。
美国电子电路互连与封装协会(IPC)的会长Thomas J.Dummrich对世界这一发展趋势，曾作过这样的评价：“1999年是全球PCB产业发展史上最具有戏剧性的一年，无论在全球市场结构上或在技术的演变上，都面临着重要的转变。
” 据中国环氧树脂行业协会()专家介绍，该会长提及的全世界环氧树脂印刷线路板(PCB)的“市场结构上或技术上”的重要转变，其一个重要的表现方面，就是高速化及高频化环氧树脂印刷线路板(PCB)市场的迅速兴起和发展。
2、发展高速化、高频化PCB已成为PCB业当前的重要工作目前日本业在发展“差别化战略”中，把发展高速化、高频化环氧树脂印刷线路板(PCB)的制造技术，摆在相当重要的地位。
台湾也是这样：不少台湾的大型环氧树脂印刷线路板(PCB)生产厂家，近几年来重点发展这类环氧树脂印刷线路板(PCB)的制造技术。
例如，南亚电路板公司在高速化、高频化PCB的品种发展上作了很多的开发、研究工作。
所使用的低介电常数基板材料的数量，在近几年已攀升到世界的前几名的大厂(在2000年间，低ε的基板材料使用量，成为居世界第2位的厂家）。
对于高速化、高频化PCB的发展前景，南亚高层管理者报有十分乐观的态度。
他们预测这种高速化、高频化PCB产品的市场需求高峰出现的契机，可能会在2003年下半年。
在发展高速化、高频化环氧树脂印刷线路板(PCB)产业中，从它的产品设计，到选择基板材料、产品制作、产品检验都处处包含着新技术、新水平。
它的应用领域也提升到一个新的高档次产品方面。
因此中国环氧树脂行业协会()专家认为，高速化、高频化环氧树脂印刷线路板(PCB)产业，是带有高附加值的、具有“知识经济”产业。
发展高速化、高频化环氧树脂印刷线路板(PCB)产品，将给其带来新的商机、新的广阔的应用市场。
