公共广播系统监理要点

  • 格式：doc
  • 大小：56.50 KB
  • 文档页数：9

1 公共广播系统 1.1 概述 ................................................................................................................................................ 2 1.1.1 设计目标 ......................................................................................................................... 2

1.1.2 设计依据 ......................................................................................................................... 2

1.2 公共音响广播设计原则与标准 .................................................................................................... 2 1.2.1 系统类别 ............................................................................................................................. 3

1.2.2 系统主要指标 ..................................................................................................................... 4

一、声场强度 ............................................................................................................................................. 4 二、声场均匀度 ......................................................................................................................................... 4 三、可懂度 ................................................................................................................................................. 4 四、扬声器系统的性能指标...................................................................................................................... 4 1.3 系统设计参数 ................................................................................................................................ 6 1.3.1 背景音乐系统 ..................................................................................................................... 6

1.3.2 公共音响广播系统.............................................................................................................. 6

1.3.4 传输导线的设计.................................................................................................................. 7

1.4公共广播设计 ................................................................................................................................. 8 1.4.1 设备选型 ............................................................................................................................. 8

1.4.2 系统方式 ............................................................................................................................. 8

1.4.3 广播中控室 ......................................................................................................................... 8

1.4.4 节目源设置 ......................................................................................................................... 8

1.4.5 功放的配置 ......................................................................................................................... 9

1.4.6 广播分区 ............................................................................................................................. 9

1.4.7 扬声器 ................................................................................................................................. 9

1.4.8 传输导线的设计.................................................................................................................. 9 2

1.1 概述 1.1.1 设计目标 在正常情况下系统播放背景音乐，为区域人员提供音响广播，发布消息等，可实现区域播放背景音乐及区域音量调节,可与消防系统联动。

1.1.2 设计依据 《民用建筑电气设计规范 JGJ/16-93》 《厅堂扩声系统声学特性指标GYJ25-86》 《广播电视工程建筑设计防火规范GYJ33-88》

1.2 公共音响广播设计原则与标准 公共音响广播系统具有背景音乐广播、公共广播、紧急广播功能。 公共音响广播的紧急广播功能作为消防报警及联动系统或其他紧急情况时用以紧急广播、疏散人群的设施，在建筑弱电的设计中有举足轻重的作用。该功能要求扩声系统能达到需要的声场强度，以保证在紧急情况发生时，可以利用其提供足以使建筑物内可能涉及的区域的人群能清晰的听到警报、疏导的语音。

背景音乐的主要作用是掩盖噪声并创造一种轻松和谐的听觉气氛，由扬声器分散均匀布置，无明显声源方向性，且音量适宜，不影响人群正常交谈，是优化环境的重要手段之一。

背景音乐（BGM）通常把记录在磁带、唱片上的BGM节目，经过BGM重放设备（磁带录音机、激光唱机等）使其输出分配到各个广播区域的扬声器，实现音乐重放。

背景音乐为单声道音乐，音源的位置隐蔽，使人们不易感觉音源的位置。该功能要求扩声系统的声场强度以不影响相近人群讲话为原则。 3

公共广播系统在边检站中更可以起到宣传、播放通知、找人等作用。该功能要求扩声系统的声场强度略高于背景音乐，以不影响两人对面讲话为原则。

设计时公共广播、背景音乐广播共用一套扩声系统。

1.2.1 系统类别 公共音响广播普遍采用音频传输方式。 定压式音频传输方式：亦称高阻输出方式。在远距离传输时，用高压（70V，100V，120V）传输，馈送给散布在各处的终端，每个终端由线间变压器（进行降压和阻抗匹配）和扬声器组成。

设计时，每一路的终端采取并联接法，接于同一个功率放大器上的各终端（线间变压器和扬声器）的总阻抗应大于或等于功率放大器的额定负载阻抗值。即：

Z0=ZL/n Z0=VO2/W0 其中，Z0：功放额定负载阻抗 ZL：各终端扬声器的阻抗 n： 终端个数 W0：功率放大器的额定输出功率 VO：定压输出的额定电压 另外，每个终端（扬声器）的最大额定输入功率大于所需声压级的电功率的二至三倍。即：

WL≥2~3 WS

其中，WL：扬声器的额定功率

合集下载

公共广播系统工程技术标准

公共广播系统工程技术标准

公共广播系统工程技术标准公共广播系统是指在公共场所、城市街道、交通枢纽、商业中心等区域内建设的用于传播信息、发布警报、播放音乐等功能的广播系统。

公共广播系统工程技术标准是为了规范公共广播系统的建设与运行，保障其正常运行和服务质量，提高广播系统的可靠性和安全性，为公众提供更好的服务。

首先，公共广播系统工程技术标准应包括系统设计、设备选型、安装调试、运行维护等方面的规范。

在系统设计方面，应考虑到覆盖范围、声音清晰度、音量均匀性、抗干扰能力等因素，确保系统在不同环境下都能正常工作。

设备选型要求符合国家标准，保证设备的性能稳定可靠，且具备一定的抗灾能力。

安装调试和运行维护要求有专业的技术人员进行，确保系统的正常运行和及时维护。

其次，公共广播系统工程技术标准还应包括对声音质量、信号覆盖范围、应急广播能力等方面的要求。

声音质量是公共广播系统的核心指标之一，应保证声音清晰、音质良好，不失真、不杂音。

信号覆盖范围要求覆盖范围广、信号强度均匀，避免出现死角和盲区。

应急广播能力是公共广播系统的重要功能之一，要求系统在发生突发事件时能够迅速发布警报和指导信息，保障公众的生命安全。

另外，公共广播系统工程技术标准还应包括对系统运行稳定性、节能环保性、信息发布灵活性等方面的要求。

系统运行稳定性要求系统在长时间连续运行时不出现故障，保证信息发布的连续性和可靠性。

节能环保性要求系统在设计和运行中考虑节能环保因素，减少对环境的影响。

信息发布灵活性要求系统能够根据不同场景和需要发布不同类型的信息，满足公众的多样化需求。

综上所述，公共广播系统工程技术标准是保障公共广播系统正常运行和服务质量的重要依据，其内容应包括系统设计、设备选型、安装调试、运行维护、声音质量、信号覆盖范围、应急广播能力、系统运行稳定性、节能环保性、信息发布灵活性等方面的规范要求。

只有严格按照技术标准进行设计、建设和运行，才能保证公共广播系统的可靠性和安全性，为公众提供更好的服务。

公共广播系统工程技术规范与测试培训

公共广播系统工程技术规范与测试培训

公共广播系统工程技术规范与测试培训1.引言公共广播系统是一种重要的信息传播方式，用于向大众传递各种信息，包括紧急通知、公共服务信息、娱乐等。

在建设公共广播系统时，需要遵循一定的技术规范并进行相应的测试，以确保系统的可靠性和稳定性。

本文将介绍公共广播系统工程技术规范和测试培训的内容。

2.公共广播系统工程技术规范2.1 设计规范•系统功能要求：明确系统的基本功能要求，包括信息传播范围、音质要求、覆盖范围等。

•设备选型：根据实际需求选择合适的设备，包括音频设备、传输设备、终端设备等。

•网络布局：合理规划网络布局，包括音频传输网络、控制信号网络等。

•系统安全性：确保系统的安全性，包括物理安全和网络安全。

2.2 安装规范•设备安装：按照设备厂商提供的安装说明进行设备的安装，包括固定设备、接线等。

•接地保护：合理设置设备的接地保护，防止静电和地线干扰。

•线缆敷设：选择合适的线缆，进行合理的敷设，并避免与其他设备的干扰。

•电源供应：确保设备的电源供应稳定可靠。

2.3 运维规范•日常维护：定期对设备进行检查和保养，确保其正常工作。

•故障处理：对出现的故障进行及时排除，并记录和分析故障原因。

•系统升级：根据实际需求对系统进行升级，更新系统功能。

3.公共广播系统测试培训3.1 测试目的公共广播系统测试的目的是验证系统的性能和稳定性，发现潜在问题并进行修复，确保系统能够正常运行。

3.2 测试内容•功能测试：对系统的各项功能进行验证，包括音频播放、频道切换、音量调节等。

•性能测试：测试系统在不同负载下的性能表现，包括声音质量、传输速度等。

•可靠性测试：测试系统的可靠性和稳定性，验证系统在长时间运行和突发状况下的表现。

•安全性测试：测试系统的安全性，包括防止恶意攻击和未授权访问等。

3.3 测试方法•功能测试：通过模拟不同场景和使用模拟器，对系统的各项功能进行测试。

•性能测试：使用专业测试工具对系统进行性能测试，记录测试结果并进行分析。

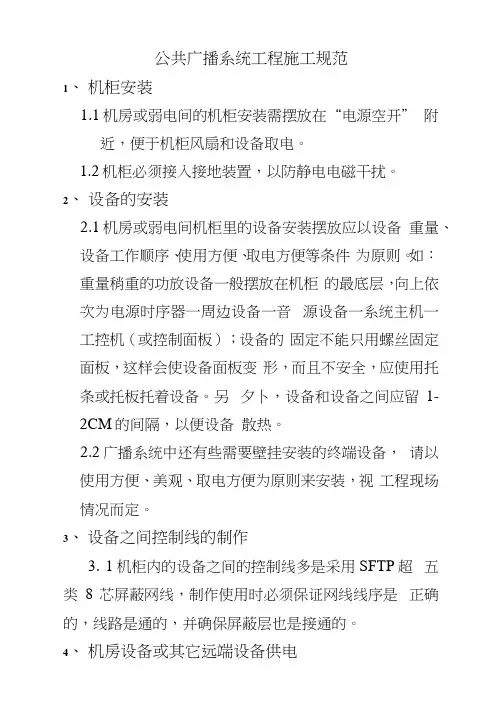

公共广播系统工程施工规范

公共广播系统工程施工规范

公共广播系统工程施工规范1、机柜安装1.1机房或弱电间的机柜安装需摆放在“电源空开” 附近，便于机柜风扇和设备取电。

1.2机柜必须接入接地装置，以防静电电磁干扰。

2、设备的安装2.1机房或弱电间机柜里的设备安装摆放应以设备重量、设备工作顺序、使用方便、取电方便等条件为原则。

如：重量稍重的功放设备一般摆放在机柜的最底层，向上依次为电源时序器一周边设备一音源设备一系统主机一工控机（或控制面板）；设备的固定不能只用螺丝固定面板，这样会使设备面板变形，而且不安全，应使用托条或托板托着设备。

另夕卜，设备和设备之间应留1-2CM的间隔，以便设备散热。

2.2广播系统中还有些需要壁挂安装的终端设备，请以使用方便、美观、取电方便为原则来安装，视工程现场情况而定。

3、设备之间控制线的制作3. 1机柜内的设备之间的控制线多是采用SFTP超五类8芯屏蔽网线，制作使用时必须保证网线线序是正确的，线路是通的，并确保屏蔽层也是接通的。

4、机房设备或其它远端设备供电4.1 一般情况机房设备或远端设备以就近取电为原贝I」，最好直接从“电源插座”或“电源空开”处取电，设备220V供电要稳定，并要有严格的接地措施。

4.2如采用UPS集中供电，也一样需要设备220V 供电要稳定，并要有严格的接地措施。

5、线材敷设要求5.1、设备供电线路连接时以就近取电为原则；5.2、扬声器音频线路采用RVV （或RVVP） 2XN 平方（N代表线径）。

5.3、数控系统主干线采用SFTP超五类8芯屏蔽网线进行敷设；并且，制作广播线路连接时，网线接头应采用质量好的屏蔽水晶头，并且压线时水晶头要压住屏蔽层和网线外皮，要使屏蔽层充分连接上。

5.4、纯数字IP网络系统采用普通UTP超五类非8芯网线进行敷设。

5.5、数控系统和纯数字IP系统制作网线连接线路时，根据各线路的长度定制相应长度的网线，尽量避免网线的接续，必须接续时应采用网络线路分支器来接续。

5.6、线路敷设完成后，应对线路进行校对并加线标，以备以后的查线方便。

公共广播系统技术安全交底模板

公共广播系统技术安全交底模板

为确保公共广播系统施工过程中的安全，提高施工人员的安全意识，预防和减少安全事故的发生，特制定本安全交底。

二、交底对象全体参与公共广播系统施工的施工人员、管理人员及监理人员。

三、交底内容1. 施工现场安全注意事项（1）施工现场应设置明显的安全警示标志，确保施工人员及过往行人的安全。

（2）施工人员必须佩戴安全帽，高空作业时应系好安全带，并配备防护栏杆。

（3）施工现场临时用电线路必须符合规范要求，禁止私拉乱接电线。

（4）施工现场应配备消防设施，确保消防通道畅通。

2. 公共广播系统设备安全操作（1）施工人员应熟悉公共广播系统设备的性能、结构及操作方法。

（2）操作设备前，应检查设备是否完好，电源线、信号线等是否连接牢固。

（3）操作过程中，严禁用手触摸设备内部电路，防止触电。

（4）设备运行过程中，严禁随意拆卸、调整设备。

3. 施工现场材料安全（1）施工材料应堆放整齐，不得占用消防通道。

（2）易燃易爆材料应远离火源，并采取防火措施。

（3）施工过程中，应确保材料不受潮、不受损。

4. 施工现场环境安全（1）施工现场应保持整洁，及时清理施工垃圾。

（2）施工过程中，应确保施工现场空气质量，防止污染。

（3）施工现场应合理布局，确保施工顺利进行。

1. 施工人员应认真听取安全交底，了解施工过程中的安全注意事项。

2. 施工人员应遵守安全操作规程，确保自身及他人安全。

3. 施工人员应主动发现安全隐患，及时报告并采取措施消除。

4. 施工单位应加强对施工人员的安全教育培训，提高安全意识。

五、交底人（此处填写交底人姓名及职务）六、接受人（此处填写接受人姓名及职务）七、交底日期（此处填写交底日期）八、备注1. 本安全交底适用于公共广播系统施工全过程。

2. 施工过程中，如遇特殊情况，应按照相关规定进行调整。

3. 本安全交底自发布之日起实施，如有变更，以最新版本为准。
