自动控制原理传递函数知识点总结自动控制原理是研究自动控制系统中信号传递、处理、转换等基本理论和方法的学科。

传递函数是描述线性时不变系统的数学模型，它对于分析和设计控制系统起着重要的作用。

下面将对自动控制原理中关于传递函数的知识点进行总结。

一、传递函数的定义传递函数是用来描述线性时不变系统输入-输出关系的数学函数。

对于连续时间系统，传递函数可以表示为：G(s) = Y(s) / X(s)其中，G(s)为传递函数，Y(s)为系统的输出信号，X(s)为系统的输入信号，s为复变量。

对于离散时间系统，传递函数可以表示为：G(z) = Y(z) / X(z)其中，G(z)为传递函数，Y(z)为系统的输出信号，X(z)为系统的输入信号，z为复变量。

二、传递函数的性质1. 时域特性：传递函数可以通过拉氏变换将时域的微分、积分方程转换为频域的代数方程，从而简化系统的分析和设计。

2. 稳定性：传递函数的稳定性与其极点位置有关。

当所有极点均位于左半平面时，传递函数是稳定的；当存在极点位于右半平面时，传递函数是不稳定的。

3. 零点和极点：传递函数的零点是使得传递函数为零的点，极点是使得传递函数无穷大的点。

零点和极点的位置对系统的动态性能和稳定性有重要影响。

4. 频率响应：传递函数的频率响应是指系统对不同频率输入信号的响应特性。

频率响应可以通过传递函数的频域分析获得，包括幅频特性和相频特性。

三、传递函数的常见形式1. 一阶系统传递函数：一阶系统的传递函数形式为：G(s) = K / (s + a)其中，K为传递函数的增益，a为系统的时间常数。

2. 二阶系统传递函数：二阶系统的传递函数形式为：G(s) = K / (s^2 + 2ζω_ns + ω_n^2)其中，K为传递函数的增益，ζ为阻尼比，ω_n为自然频率。

3. 传递函数的因果性：因果系统的传递函数在复平面上的极点全部位于左半平面，即Re(s) < 0。

非因果系统的传递函数在复平面上的极点存在于右半平面，即Re(s) > 0。

自动控制原理知识点总结第一章1、自动控制：是指在无人直接参与的情况下,利用控制装置操纵受控对象，是被控量等于给定值或按给定信号的变化规律去变化的过程.2、被控制量:在控制系统中．按规定的任务需要加以控制的物理量。

3、控制量：作为被控制量的控制指令而加给系统的输入星．也称控制输入。

4、扰动量：干扰或破坏系统按预定规律运行的输入量,也称扰动输入或干扰掐入。

5、反馈:通过测量变换装置将系统或元件的输出量反送到输入端，与输入信号相比较。

反送到输入端的信号称为反馈信号。

6、负反馈：反馈信号与输人信号相减，其差为偏差信号.7、负反馈控制原理：检测偏差用以消除偏差.将系统的输出信号引回插入端，与输入信号相减,形成偏差信号.然后根据偏差信号产生相应的控制作用,力图消除或减少偏差的过程。

8、自动控制系统的两种常用控制方式是开环控制和闭环控制 .9、开环控制：控制装置与受控对象之间只有顺向作用而无反向联系特点：开环控制实施起来简单,但抗扰动能力较差，控制精度也不高。

10、闭环控制：控制装置与受控对象之间，不但有顺向作用，而且还有反向联系，既有被控量对被控过程的影响。

主要特点：抗扰动能力强，控制精度高，但存在能否正常工作，即稳定与否的问题.11、控制系统的性能指标主要表现在：（1)、稳定性：系统的工作基础。

（2）、快速性：动态过程时间要短,振荡要轻。

（3)、准确性：稳态精度要高，误差要小。

12、实现自动控制的主要原则有：主反馈原则、补偿原则、复合控制原则.第二章1、控制系统的数学模型有：微分方程、传递函数、动态结构图、频率特性.2、传递函数：在零初始条件下,线性定常系统输出量的拉普拉斯变换域系统输入量的拉普拉斯变换之比3、求传递函数通常有两种方法：对系统的微分方程取拉氏变换，或化简系统的动态方框图。

对于由电阻、电感、电容元件组成的电气网络，一般采用运算阻抗的方法求传递函数。

4、结构图的变换与化简化简方框图是求传递函数的常用方法.对方框图进行变换和化简时要遵循等效原则：对任一环节进行变换时，变换前后该环节的输人量、输出量及其相互关系应保持不变。

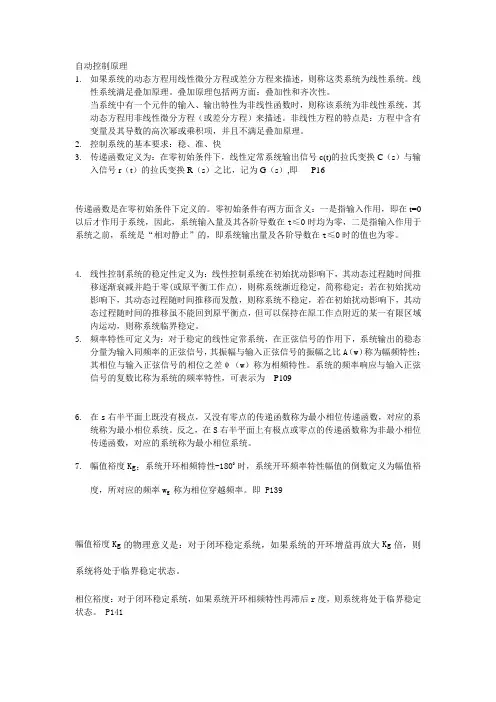

自动控制原理1.如果系统的动态方程用线性微分方程或差分方程来描述，则称这类系统为线性系统。

线性系统满足叠加原理。

叠加原理包括两方面：叠加性和齐次性。

当系统中有一个元件的输入、输出特性为非线性函数时，则称该系统为非线性系统，其动态方程用非线性微分方程（或差分方程）来描述。

非线性方程的特点是：方程中含有变量及其导数的高次幂或乘积项，并且不满足叠加原理。

2.控制系统的基本要求：稳、准、快3.传递函数定义为：在零初始条件下，线性定常系统输出信号c(t)的拉氏变换C（s）与输入信号r（t）的拉氏变换R（s）之比，记为G（s）,即P16传递函数是在零初始条件下定义的。

零初始条件有两方面含义：一是指输入作用，即在t=0以后才作用于系统，因此，系统输入量及其各阶导数在t≤0时均为零，二是指输入作用于系统之前，系统是“相对静止”的，即系统输出量及各阶导数在t≤0时的值也为零。

4.线性控制系统的稳定性定义为：线性控制系统在初始扰动影响下，其动态过程随时间推移逐渐衰减并趋于零(或原平衡工作点)，则称系统渐近稳定，简称稳定；若在初始扰动影响下，其动态过程随时间推移而发散，则称系统不稳定，若在初始扰动影响下，其动态过程随时间的推移虽不能回到原平衡点，但可以保持在原工作点附近的某一有限区域内运动，则称系统临界稳定。

5.频率特性可定义为：对于稳定的线性定常系统，在正弦信号的作用下，系统输出的稳态分量为输入同频率的正弦信号，其振幅与输入正弦信号的振幅之比A（w）称为幅频特性；其相位与输入正弦信号的相位之差ψ（w）称为相频特性。

系统的频率响应与输入正弦信号的复数比称为系统的频率特性，可表示为P1096.在s右半平面上既没有极点，又没有零点的传递函数称为最小相位传递函数，对应的系统称为最小相位系统。

反之，在S右半平面上有极点或零点的传递函数称为非最小相位传递函数，对应的系统称为最小相位系统。

7.幅值裕度K g：系统开环相频特性-1800 时，系统开环频率特性幅值的倒数定义为幅值裕度，所对应的频率w g 称为相位穿越频率。

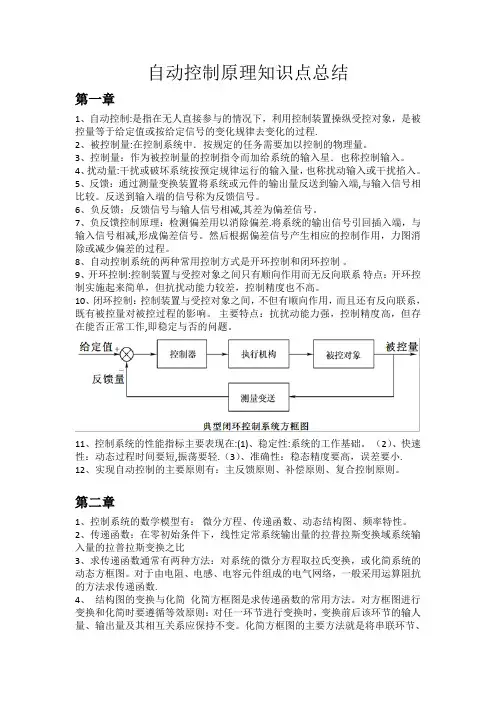

自动控制原理知识点总结第一章1、自动控制:是指在无人直接参与的情况下，利用控制装置操纵受控对象，是被控量等于给定值或按给定信号的变化规律去变化的过程.2、被控制量:在控制系统中．按规定的任务需要加以控制的物理量。

3、控制量：作为被控制量的控制指令而加给系统的输入星．也称控制输入。

4、扰动量:干扰或破坏系统按预定规律运行的输入量，也称扰动输入或干扰掐入。

5、反馈：通过测量变换装置将系统或元件的输出量反送到输入端,与输入信号相比较。

反送到输入端的信号称为反馈信号。

6、负反馈：反馈信号与输人信号相减,其差为偏差信号。

7、负反馈控制原理：检测偏差用以消除偏差.将系统的输出信号引回插入端，与输入信号相减,形成偏差信号。

然后根据偏差信号产生相应的控制作用，力图消除或减少偏差的过程。

8、自动控制系统的两种常用控制方式是开环控制和闭环控制。

9、开环控制:控制装置与受控对象之间只有顺向作用而无反向联系特点：开环控制实施起来简单，但抗扰动能力较差，控制精度也不高。

10、闭环控制：控制装置与受控对象之间，不但有顺向作用，而且还有反向联系，既有被控量对被控过程的影响。

主要特点：抗扰动能力强，控制精度高，但存在能否正常工作,即稳定与否的问题。

11、控制系统的性能指标主要表现在:(1)、稳定性:系统的工作基础。

（2）、快速性：动态过程时间要短,振荡要轻.（3）、准确性：稳态精度要高，误差要小. 12、实现自动控制的主要原则有：主反馈原则、补偿原则、复合控制原则。

第二章1、控制系统的数学模型有：微分方程、传递函数、动态结构图、频率特性。

2、传递函数：在零初始条件下，线性定常系统输出量的拉普拉斯变换域系统输入量的拉普拉斯变换之比3、求传递函数通常有两种方法：对系统的微分方程取拉氏变换，或化简系统的动态方框图。

对于由电阻、电感、电容元件组成的电气网络，一般采用运算阻抗的方法求传递函数.4、结构图的变换与化简化简方框图是求传递函数的常用方法。
