四轮定位

四轮定位原理及应用一、引言四轮定位是指通过车辆的四个轮子进行定位和控制的技术。

它是现代汽车工程中的重要组成部分，对于车辆的操控性能和安全性具有重要意义。

本文将详细介绍四轮定位的原理和应用。

二、四轮定位原理1. 车辆坐标系车辆坐标系是指以车辆质心为原点建立的坐标系。

通常选择车辆前进方向为x 轴正方向，车辆右侧为y轴正方向，车辆下方为z轴正方向。

2. 车轮测量通过传感器测量车辆的悬架系统、车轮和地面之间的相对位置关系。

常用的测量方法包括激光传感器、摄像头和超声波传感器等。

3. 坐标系转换将车轮测量得到的数据转换到车辆坐标系中。

通过几何计算和数学模型，可以得到车辆坐标系中每个车轮的位置和姿态信息。

4. 车辆姿态计算根据车轮位置和姿态信息，计算车辆的姿态参数，如侧倾角、俯仰角和偏航角等。

这些参数对于车辆的稳定性和操控性能具有重要影响。

5. 车辆定位控制根据车辆姿态参数和目标行驶路线，计算出车辆的轮胎转向角度和悬架系统的调整参数。

通过控制车轮转向和悬架系统的运动，实现车辆的定位控制。

三、四轮定位应用1. 车辆操控性能优化四轮定位可以根据车辆的实际情况，调整车轮的转向角度和悬架系统的参数，从而优化车辆的操控性能。

通过精确控制车辆的姿态和轮胎接地力分布，提高车辆的稳定性和操控性。

2. 轮胎磨损均衡四轮定位可以调整车轮的角度，使轮胎的接地面更加均匀，减少轮胎的磨损。

通过定期进行四轮定位调整，可以延长轮胎的使用寿命，降低车辆的运营成本。

3. 轮胎保养和更换通过四轮定位可以及时发现轮胎的磨损情况和不正常磨损的原因。

根据定位结果，可以进行轮胎的保养和更换，确保车辆的行驶安全和轮胎的使用寿命。

4. 车辆故障诊断四轮定位可以帮助检测和诊断车辆悬架系统和转向系统的故障。

通过定位结果，可以判断是否存在悬架系统失调、转向系统偏差等问题，并及时进行修复和调整。

5. 车辆安全性提升四轮定位可以提高车辆的稳定性和操控性能，减少车辆在高速行驶、急转弯等情况下的侧滑和翻滚风险。

②内倾角β的作用 (1)偏置最小，操 纵省力。偏置小， 回跳、跑偏小。 (2)自动回正 (3)过小不回正， 低速偏摆（摆振） (4)左右不等，驱 动跑偏。
主销内倾角β的分析
3、车轮外倾角α
①外倾角α的定义： 转向轮安装时并非垂直 于路面，而是向外倾斜 一个角度，车轮中心平 面与铅垂线的夹角称为 外倾角。即汽车在横向 平面内，车轮几何中心 线与地面铅垂线的夹角。
②正外倾角的作用 减低作用于转向节上的负荷。 防止车轮滑脱。 重载时防止内倾 减小转向操纵力（偏矩小） 减少磨损（全面接触）
4、前束
汽车两个前轮 的旋转平面不 平行，前端略 向内收，称为 前轮前束。 作用是减小或 消除汽车前进 中因车轮外倾 和纵向力Leabharlann 使 车轮前端向外 滚所造成的滑 移。
车轮定位的概念及作用

1、主销后倾角γ
定义：转向节主销 轴线或假想的主 销轴线（某些独 立悬架的汽车无 实际主销）在纵 向平面内向后倾 斜，与铅垂线所 形成的夹角称为 主销后倾角。

主销后倾分为：有正后 倾、零和负后倾
2、主销内倾角β
①主销内倾角β定义： 转向节主销轴线或假 想的主销轴线在横向 平面内向内倾斜，与 铅垂线所形成的夹角 称为主销内倾角。

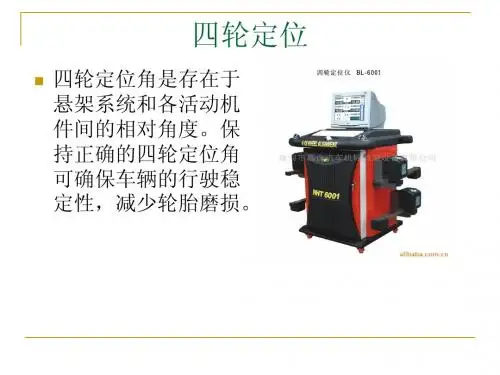

四轮定位仪
四轮定位

四轮定位角是存在于 悬架系统和各活动机 件间的相对角度。保 持正确的四轮定位角 可确保车辆的行驶稳 定性，减少轮胎磨损。
什么时候进行四轮定位？
① 直线行驶困难：（转向沉重、发抖、跑偏、
不自动复位）驾驶时车感飘浮、颠颤、摇摆 等不正常的驾驶感觉。行驶中转向盘不正或 行车方向的跑偏现象出现。 ② 轮胎出现不正常磨损：（单边磨损、波状磨 损、块状磨损、偏磨等）。 ③ 汽车更换悬架系统或转向系统有关部件。 ④ 前部经碰撞事故维修后。

四轮定位的调整原理
四轮定位的调整原理主要是通过调整车辆的悬挂装置和转向系统，使得四个轮子的接地点与车辆的重心、几何中心和车辆行驶方向保持一定的相对关系，以确保车辆行驶的稳定性和安全性。

具体来说，四轮定位的调整原理包括以下几个关键点：
1. 轮胎角度调整：调整前轮和后轮的轮胎角度，包括前轮的转向角度（前束角）和倾角（斜交角），以及后轮的倾角。

这些角度的调整可以通过改变车辆的悬挂装置和调整转向系统的工作原理来实现。

2. 轮距调整：调整前轮和后轮的轮距，即两个轮胎的横向间距。

这个调整可以通过改变车辆的悬挂装置来实现，例如调整车辆前后悬挂装置的弹簧和减振器的长度，或者调整转向系统以改变前轮的距离。

3. 轴距调整：调整前后轮的轴距，即车轮轴心之间的距离。

这个调整可以通过改变车辆的悬挂装置来实现，例如调整车轮的位置，或者调整前后悬挂装置的位置。

4. 承重调整：调整前后轮的承重比例，使得车辆的重心与车轮的垂直力分布均衡。

这个调整可以通过改变车辆的悬挂装置来实现，例如调整车辆的弹簧刚度和减振器的阻尼，或者通过调整悬挂装置的高度来改变车辆的重心位置。

通过以上调整，可以使得四个轮子的接地点与车辆的重心、几何中心和车辆行驶方向保持一定的相对关系，从而提高车辆的稳定性、操控性和行驶安全性。

四轮定位仪的工作原理
四轮定位仪是一种用于测量车辆轮胎位置和姿态的设备，其工作原理主要包括以下几个方面：
1. 轮胎上的传感器：四轮定位仪通常在每个车轮上安装有传感器，用于测量轮胎的位置和姿态。

这些传感器可以是光学传感器、激光传感器或者摄像头，通过感知周围环境来计算出轮胎的位置和角度。

2. 数据采集与处理：四轮定位仪将从每个传感器中获取到的数据进行采集，并进行处理。

这些数据可以是轮胎的位置、倾斜角度、转向角度等信息。

在数据采集阶段，四轮定位仪会对每个轮胎的数据进行同步，确保测量结果的准确性。

3. 车辆坐标系的建立：在进行数据处理之前，四轮定位仪需要建立一个车辆坐标系。

通常，车辆坐标系的原点位于车辆的中央位置，坐标轴与车身长、宽、高的方向相对应。

通过车辆坐标系，可以将每个轮胎的位置和姿态信息转化为实际的坐标值。

4. 数据处理与分析：在完成数据采集和车辆坐标系建立之后，四轮定位仪会对获取到的数据进行处理和分析。

这些处理包括轮胎的几何参数计算、车辆姿态修正、对称性判断等。

通过对数据的处理和分析，可以得出车辆轮胎的位置、倾斜角度、转向角度等关键参数。

5. 结果显示与评估：最后，四轮定位仪会将处理之后的结果显示给用户，并评估车辆轮胎的状态。

这些结果通常以数值、图
表或者可视化界面的形式展示，方便用户进行判断和决策。

用户可以根据定位结果来进行车辆调整、轮胎磨损分析、车辆性能优化等操作。

通过以上工作原理，四轮定位仪可以帮助用户准确测量车辆轮胎的位置和姿态，并提供相关的数据分析和评估，为用户提供车辆调整和维护的重要参考依据。
