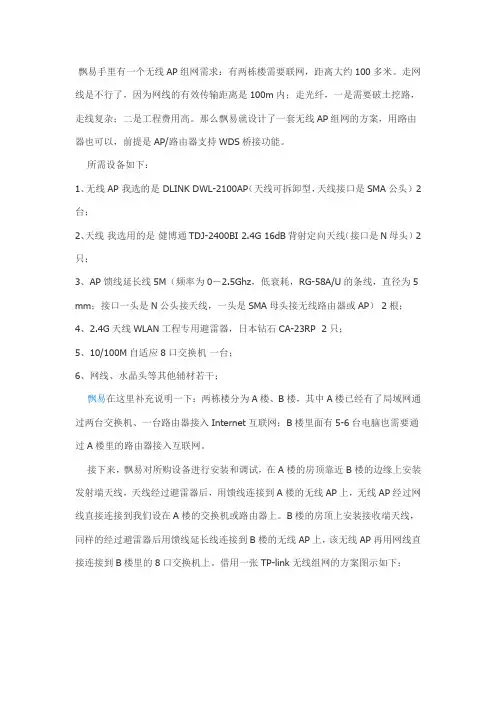

飘易手里有一个无线AP组网需求：有两栋楼需要联网，距离大约100多米。

走网线是不行了，因为网线的有效传输距离是100m内；走光纤，一是需要破土挖路，走线复杂；二是工程费用高。

那么飘易就设计了一套无线AP组网的方案，用路由器也可以，前提是AP/路由器支持WDS桥接功能。

所需设备如下：1、无线AP 我选的是 DLINK DWL-2100AP（天线可拆卸型，天线接口是SMA公头） 2台；2、天线我选用的是健博通TDJ-2400BI 2.4G 16dB背射定向天线（接口是N母头） 2只；3、AP馈线延长线5M（频率为0－2.5Ghz，低衰耗，RG-58A/U的条线，直径为5 mm；接口一头是N公头接天线，一头是SMA母头接无线路由器或AP） 2根；4、2.4G天线WLAN工程专用避雷器，日本钻石CA-23RP 2只；5、10/100M自适应8口交换机一台；6、网线、水晶头等其他辅材若干；飘易在这里补充说明一下：两栋楼分为A楼、B楼，其中A楼已经有了局域网通过两台交换机、一台路由器接入Internet互联网；B楼里面有5-6台电脑也需要通过A楼里的路由器接入互联网。

接下来，飘易对所购设备进行安装和调试，在A楼的房顶靠近B楼的边缘上安装发射端天线，天线经过避雷器后，用馈线连接到A楼的无线AP上，无线AP经过网线直接连接到我们设在A楼的交换机或路由器上。

B楼的房顶上安装接收端天线，同样的经过避雷器后用馈线延长线连接到B楼的无线AP上，该无线AP再用网线直接连接到B楼里的8口交换机上。

借用一张TP-link无线组网的方案图示如下：注意：由于我采用的是定向天线，所以A楼B楼所安装的天线的方向需要调整好，一个发射，一个接收，两个天线的抛物面中心要基本在一条线上。

由于我们设在A楼的局域网的IP是 192.168.1.X 段，而无线AP DLINK DWL-21 00AP的默认IP是 192.168.0.50 所以需要调整无线AP的IP段分别为 192.168.1.5 0（A楼）、192.168.1.51（B楼），子网掩码为255.255.255.0，默认网关为192. 168.1.1，这些是在AP的设置页面里的LAN选项里设置的，如下图：然后在无线AP的设置页面的 Wireless 选项里进行如下设置（参考），如下图：1、Mode: WDS with AP，SSID: dlink，SSID Broadcast: Enable， Channel:10。

远距离无线监控方案概述远距离无线监控方案是一种基于无线技术的监控系统，可在远距离范围内传输监控数据。

该方案适用于需要远程监控的场景，如公共安全、交通管理、工业监控等领域。

本文将介绍远距离无线监控方案的原理、技术要点和应用案例。

原理远距离无线监控方案基于无线通信技术，通过将监控摄像头或传感器的数据通过无线信号传输到远程监控中心。

它主要包括以下几个核心组成部分：1.监控设备：包括摄像头、传感器等，用于采集监控数据。

2.无线传输设备：将监控数据转换成无线信号，并将其发送出去。

常用的无线传输技术包括Wi-Fi、蓝牙、ZigBee等。

3.远程监控中心：接收无线信号，并解析、处理监控数据，提供远程监控和管理功能。

远程监控中心通常包括服务器和监控软件。

技术要点远距离无线监控方案的实现涉及一些关键技术要点，包括网络传输、无线信号强度、安全性等。

以下是一些常用的技术要点：1.网络传输：远距离无线监控方案通常使用互联网或专用网络进行数据传输。

传输数据需要考虑网络带宽、延迟和稳定性等因素。

2.无线信号强度：远距离传输需要考虑无线信号的强度和覆盖范围。

常用的方法包括增加天线功率、使用信号中继器等。

3.安全性：远距离无线监控方案涉及大量敏感数据，安全性非常重要。

常用的安全措施包括数据加密、访问控制、物理保护等。

应用案例远距离无线监控方案在许多领域得到了广泛应用。

以下是几个常见的应用案例：1. 公共安全监控远距离无线监控方案可以用于公共场所的安全监控，如街道、广场、车站等。

通过在重要区域部署监控设备，可以实时监控并及时应对异常情况，提高公共安全水平。

2. 交通管理远距离无线监控方案可用于交通管理系统，如路口监控、高速公路监控等。

通过实时监控交通情况，可以及时发现交通事故、拥堵等问题，并采取相应措施，提高交通效率和安全性。

3. 工业监控远距离无线监控方案在工业领域也有广泛应用。

通过在工厂、仓库等场所布置监控设备，可以实时监测生产过程、货物储存情况等，提高生产管理效率和物资安全。

无线组网（八）——远距离无线连接
随着无线网络技术及应用的快速发展，越来越多的场合需要组建方便、快捷的无线网络，本文介绍的是一种远距离无线传输方案的部署与配置。

远距离无线传输
推荐方案：点对点Bridge
方案拓扑：
网络设备：
TL-ANT2424B 24dBi室外删状天线
（根据天线增益需求的不同也可选择14dBi的TL-ANT2414B或9dBi 的TL-ANT2409B）
TL-ANT24SP 天线防雷器
TL-ANT24EC6N 6米天线延长线（根据实际需求可选择12米延长线
TL-ANT24EC12N）
TL-ANT24PT 天线转接线
无线AP：TL-WA501G+（TL-WA701N、TL-WA801N）
AP点对点Bridge设置：
1、“网络参数”。

设置两端AP管理地址为不同，避免IP地址冲突。

2、“无线参数”—“基本设置”。

设置各AP的频段为相同。

3、“无线参数”—“模式设置”。

选择Bridge，并填写对端AP的MAC 地址。

4、“无线参数”—“安全设置”。

两端AP设置相同的加密认证方式及密码。

部署技巧：
1、定向天线波瓣宽度小，要求两端天线严格对准。

2、两端天线的架设尽量在楼顶等场所，尽可能避开障碍物的干扰。

3、两端天线直线可视，避免障碍物引起的信号衰减。

智能狗链方案引言随着科技的进步和人们对宠物关怀的增加，家养宠物的数量正在不断增加。

然而，不负责任的养宠行为也经常发生，例如宠物失踪或犬主不慎走失。

为了解决这些问题，智能狗链方案应运而生。

本文将介绍一种智能狗链方案，包括方案的设计和实现。

设计智能狗链方案的设计目标是追踪宠物的位置并提供实时定位服务。

为了实现这一目标，我们采用了以下技术和方法：1.GPS定位系统：我们将在狗链上搭载GPS定位系统，以实时追踪宠物的位置。

通过与云端服务器的连接，犬主可以随时随地查看宠物的位置信息。

2.无线通信技术：智能狗链将采用无线通信技术，例如蓝牙或Wi-Fi，与犬主的手机或其他设备进行通信。

这样，犬主可以方便地与宠物建立连接，并接收宠物的位置数据和其他相关信息。

3.数据存储和处理：获取到的宠物位置数据将存储在云端服务器中。

我们将开发一个专门的应用程序，用于存储和处理这些数据。

通过数据分析和处理，犬主可以了解宠物的活动范围和行为习惯，并做出相应的调整和管理。

4.防丢功能：智能狗链将配备丢失提醒功能。

当宠物超出设定的活动范围或离开家庭住址时，系统会自动向犬主的手机发送提醒，以减少宠物走失的风险。

实现智能狗链的实现需要以下步骤：1.硬件设计和制造：我们需要设计和制造一种轻便且舒适的狗链，以容纳GPS 定位系统和无线通信模块。

该狗链需要具备防水和耐用的特性，以适应宠物的日常活动和外出。

2.软件开发：我们需要开发移动应用程序和云端服务器端的软件。

移动应用程序将提供用户界面，使犬主可以查看宠物的实时位置和其他相关信息。

云端服务器端的软件将负责存储和处理宠物的位置数据，并提供与移动应用程序的通信接口。

3.测试和改进：一旦硬件和软件实现，我们将进行一系列测试以确保系统的正确运行。

测试的内容包括GPS定位准确性、数据传输的稳定性以及丢失提醒功能的灵敏度等。

根据测试结果，我们将不断优化和改进系统以提供更好的用户体验。

结论智能狗链方案为宠物管理提供了全新的解决方案。
