屋顶自然通风器材料配置表

一、工程概述本工程为某工厂屋顶风机安装工程，共需安装风机X台。

风机型号为XX型号，单体重量为XX公斤，长宽尺寸为XX米。

风机将分别安装在结构件厂房XX台，托辊厂房XX台。

二、施工准备1. 材料准备：风机设备、角钢支架、镀锌铁皮、橡胶减震垫、泡沫填充剂、砂轮机、轮式汽车吊、墨线等。

2. 工具准备：电焊机、铆钉枪、自攻螺钉枪、切割机、扳手、螺丝刀等。

3. 人员准备：施工人员、电工、质检员等。

三、施工方法及技术措施1. 风机安装位置定位：根据图纸要求，使用墨线弹好风机安装位置。

2. 吊装风机：用轮式汽车吊将风机从地面吊装至安装位置附近，确保风机与屋面接触面铺设木板或竹板，增大受力面积，减少单位面积承受荷载。

3. 切割屋面板：用砂轮机沿线将屋面板切割开，清理填充岩棉。

4. 焊接支架：将制作好的角钢支架与屋面檩条焊接，确保焊缝饱满，满焊。

5. 固定止回阀：用铆钉将止回阀固定在支架内（风机口下沿）。

6. 包裹支架：用镀锌铁皮将角钢支架四周包裹，连接处焊接。

7. 安装风机：将风机扣在支架上，支架上沿覆盖一层橡胶减震垫，用自攻螺钉固定。

8. 防水处理：屋面与支架缝隙用泡沫填充剂做防水处理。

四、施工安全管理1. 施工现场设置安全警示标志，确保施工人员安全。

2. 施工人员必须佩戴安全帽、手套、防护眼镜等防护用品。

3. 施工过程中，严格遵守操作规程，确保施工质量。

4. 施工现场严禁吸烟、使用明火，防止火灾事故发生。

5. 施工完成后，对施工现场进行全面清理，确保环境整洁。

五、施工进度安排1. 施工前期准备：2天2. 风机吊装及安装：3天3. 防水处理：1天4. 施工验收：1天总计：7天六、施工验收1. 施工完成后，由甲方、乙方及质检员共同进行验收。

2. 验收合格后，甲方支付工程款。

3. 验收不合格，乙方进行整改，直至合格为止。

本施工方案仅供参考，具体施工过程可根据实际情况进行调整。

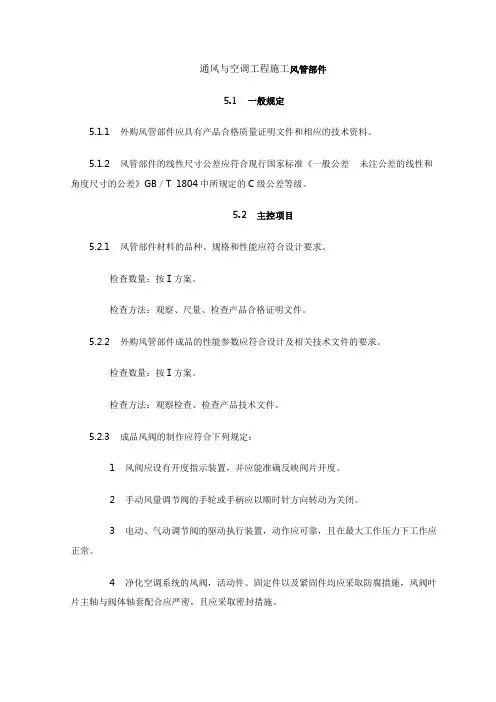

通风与空调工程施工风管部件5.1一般规定5.1.1外购风管部件应具有产品合格质量证明文件和相应的技术资料。

5.1.2风管部件的线性尺寸公差应符合现行国家标准《一般公差未注公差的线性和角度尺寸的公差》GB／T1804中所规定的C级公差等级。

5.2主控项目5.2.1风管部件材料的品种、规格和性能应符合设计要求。

检查数量：按Ⅰ方案。

检查方法：观察、尺量、检查产品合格证明文件。

5.2.2外购风管部件成品的性能参数应符合设计及相关技术文件的要求。

检查数量：按Ⅰ方案。

检查方法：观察检查、检查产品技术文件。

5.2.3成品风阀的制作应符合下列规定：1风阀应设有开度指示装置，并应能准确反映阀片开度。

2手动风量调节阀的手轮或手柄应以顺时针方向转动为关闭。

3电动、气动调节阀的驱动执行装置，动作应可靠，且在最大工作压力下工作应正常。

4净化空调系统的风阀，活动件、固定件以及紧固件均应采取防腐措施，风阀叶片主轴与阀体轴套配合应严密，且应采取密封措施。

5工作压力大于1000Pa的调节风阀，生产厂应提供在1.5倍工作压力下能自由开关的强度测试合格的证书或试验报告。

6密闭阀应能严密关闭，漏风量应符合设计要求。

检查数量：按Ⅰ方案。

检查方法：观察、尺量、手动操作、查阅测试报告。

5.2.4防火阀、排烟阀或排烟口的制作应符合现行国家标准《建筑通风和排烟系统用防火阀门》GB15930的有关规定，并应具有相应的产品合格证明文件。

检查数量：全数检查。

检查方法：观察、尺量、手动操作，查阅产品质量证明文件。

5.2.5防爆系统风阀的制作材料应符合设计要求，不得替换。

检查数量：全数检查。

检查方法：观察检查、尺量检查、检查材料质量证明文件。

5.2.6消声器、消声弯管的制作应符合下列规定：1消声器的类别、消声性能及空气阻力应符合设计要求和产品技术文件的规定。

2矩形消声弯管平面边长大于800mm时，应设置吸声导流片。

3消声器内消声材料的织物覆面层应平整，不应有破损，并应顺气流方向进行搭接。

屋面通气孔设置
通气孔在屋面设计中起着重要的作用。

它们能够实现屋顶空气
的循环，防止湿气积聚，减少室内温度，最终提高居住舒适度。

本
文介绍了屋面通气孔的设置方法和相关注意事项。

1. 通气孔种类
通气孔有多种类型，包括：
- 屋脊通气孔：位于屋脊顶端，能够促进屋顶内外空气的对流。

- 止水带通气孔：安装在止水带上，保证屋面排气畅通。

- 屋腰通气孔：位于屋腰，能够与屋脊通气孔形成对流。

- 便携式通气孔：可供临时使用，用于通风和排气。

根据屋面结构和需求选择适当的通气孔类型。

2. 通气孔位置
通气孔的位置对通风效果有直接影响。

以下是通气孔设置的一些建议：
- 通气孔应均匀分布在屋面上，并避免集中设置在特定区域。

- 屋脊通气孔应间隔设置，以利于空气流通。

- 通气孔应避开直接受阳光照射的区域，以减少热量积聚。

3. 通气孔尺寸
通气孔的尺寸应根据屋面面积和需求进行合理规划。

以下是一些建议：
- 通气孔的总面积应满足建筑规范和设计要求。

- 通气孔的尺寸应根据屋面面积和通风需求进行计算，以保证足够的通风量。

- 通气孔尺寸应考虑防止小动物进入，使用合适的网孔尺寸。

4. 其他注意事项
在设置屋面通气孔时，还需注意以下事项：
- 通气孔应具备防水功能，避免雨水渗入。

- 通气孔的材料应具备耐久性和防护性能。

- 通气孔应定期检查和维护，确保其畅通和正常工作。

在屋面设计中合理设置通气孔，能够提供良好的通风效果，改善室内环境，为居住者带来更好的舒适度。

无动力通风器知识大全【门窗幕墙】无动力通风器也叫屋面通风器、自然通风器、免电力通风器、涡轮通风器，是装在工业厂房顶部屋脊两侧的通风换气设备，24小时免电能补充足够室外清新空气，促进厂房空气循环对流，改善了工作环境，保障了职工身体健康。

提高了工作质量和工作效率，为企业创造更多的生产效益!一、无动力通风器工作原理：1.是利用自然界空气对流的原理,将任何平行方向的空气流动,加速并转变为由下而上垂直的空气流动。

2.是利用建筑和设备结合本身产生的烟囱效应，以达到室内外通风换气的一种设备。

二、无动力通风器特点：零成本运行24小时无需人员操作、重量轻、绿色环保、无噪音寿命长、安装简便迅捷、适用性广泛、独特的圆形外观(太极原理化解了平推的力量)和支撑结构，保证涡轮可以经受台风的袭击。

采用独特的变角管径，只要在0~22.5倾角的各种工业厂房轻钢结构压型板屋面、混凝土屋面都可以直接安装，其他坡度加附件也完全可以安装三、无动力通风器优点：1、坚固耐腐蚀，享有10年质量保证高品质的机身，经得起长时间得风吹雨打，可抵抗室内腐蚀性气体的侵蚀，优异的全密封低阻轴承，经久耐用永保润滑，无需进行保养。

2、通风器采用全封闭轴承，免润滑。

C45号钢作为主轴，具有很强的耐腐蚀性。

3、叶片波浪型叶片是根据精确的流体力学原理而设计，加大了扇叶与风的接触和角度，在微风中也可获得更大的旋转力，避免了各方向的风倒入风道的现象，并利用各方向的风加快涡轮头的旋转速度，充分起到防雨、防雪、排风的作用。

由于采用了波浪形状，机械强度大大增强，在同类产品中承压能力最佳!四、无动力通风器的使用领域：随着现在城市化的发展，如今的楼群建得是越来越密集了。

这就让室内的空气质量大大地下降，现在很多人都在饱受着室内空气污染的侵害，很多人都感觉在室内的时间长了会出现头痛、皮肤干燥、头晕恶心等症状。

如果单只是打开门窗进行通风是不现实的，特别是在寒冷的冬天时。

所以现在有很多人室内空气污染与治理都会选择窗式通风器。
