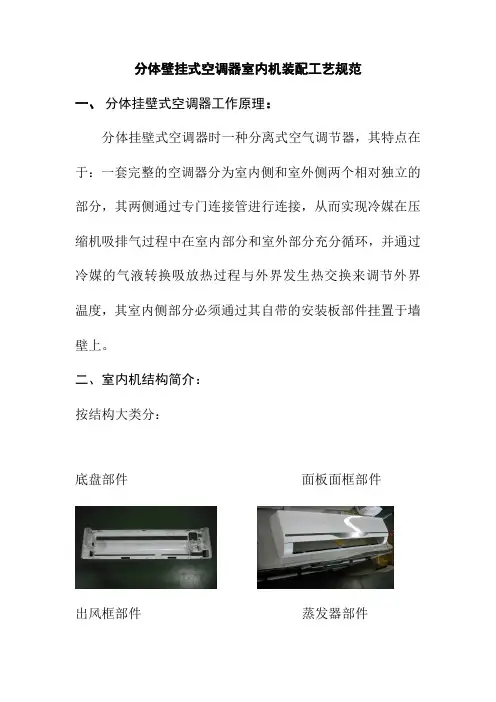

分体壁挂式空调器室内机装配工艺规范一、分体挂壁式空调器工作原理：分体挂壁式空调器时一种分离式空气调节器，其特点在于：一套完整的空调器分为室内侧和室外侧两个相对独立的部分，其两侧通过专门连接管进行连接，从而实现冷媒在压缩机吸排气过程中在室内部分和室外部分充分循环，并通过冷媒的气液转换吸放热过程与外界发生热交换来调节外界温度，其室内侧部分必须通过其自带的安装板部件挂置于墙壁上。

二、室内机结构简介：按结构大类分：底盘部件面板面框部件出风框部件蒸发器部件电控部件风轮及电机部件三、分体挂壁式空调器基本装配流程：根据分体挂壁式室内机装配循序结合美的空调线体布局情况，现就美的分体式内机装配通用流程如下：（底盘检查）---放室内机地盘---（轴承座部装）---装轴承座部件---（室内机风轮检查）---装风轮----（室内电机检查）---装室内机电机--- 套风轮、紧固风轮、滴紧固胶---贴条码、装电机盖并紧固---（蒸发器部装）---装蒸发器部件---紧固蒸发器部件---出风框部装及检查---装出风框部件---装室内机安装板及配管压板---装电控盒部件---装显示盒组件---接线、装感温线---整线并扎线---电器安全检测---装配检查---面板面框部件检查---装面板面框部件---各项模拟运行检测---贴各标贴件、贴条码---套包装箱---打钉、封口---入仓四、关键工序介绍及其控制要点:现就其室内侧部分（以下简称空调器室内机）的主要装配及检验过程控制要点作相应说明：1、底盘检查：底盘上的空调器排水系统时空调器使用过程中冷凝水排出通道，一旦排水系统因毛刺或塑料件注塑时产生的批锋或注塑裂纹等缺陷，会给空调器排水造成半堵或全堵，造成空调器排水不畅，从而导致空调器漏水；底地盘风到系统（如变形、风道内部批锋等缺陷）对室内机送风风量系统异声等有直接影响。

为此在对底盘实施检查时，重点在：1.1室内机底盘上部前后设有的接水槽是否畅通，各角位无批锋及毛刺、裂纹；。

第三章 GMV多联空调机组室内机(R410A)注：GMV 多联空调机组室内机（R410A）可搭配GR 数码多联空调机组（R410A）、GRm 模块化数码多联空调机组（R410A）、GPd 直流变频多联空调机组、GPdm 模块化直流变频多联空调机组。

E 系列风管机所匹配外机仅限于直流变频机组。

双热源风管机所匹配外机仅限于直流变频模块化机组。

一、普通风管机1、产品概述室内机普通静压配置，符合家居环境的要求，能将凉爽/ 温暖均匀送至室内的每一处空间, 风量小, 噪音低。

四档风机配置，可根据实际的工程需要调整室内机的静压及风量，有效的解决了风声和风量的冲突问题。

◆灵活设置，均匀送风风管可根据用户需要灵活配置，在一个或多个房间里设置多个回风口和送风口，有效解决大面积居室或多个房间同时供应冷量或热量以及均匀送风的需要。

◆安装方便，简洁美观在工程安装过程中，可以根据需要选择圆形送风管或矩形送风管。

也可以根据回风位置及室内机安装位置的不同选择下部回风或后部回风。

◆换新风功能，改善室内空气品质可根据需要引入新鲜空气，改善室内空气品质。

2、产品外形图GMV-R22P/Na、 GMVR-R22P/ Na GMV-R25P/ Na、 GMVR-R25P/ NaGMV-R28P/ Na、 GMVR-R28P/ Na GMV-R32P/ Na、 GMVR-R32P/ NaGMV-R36P/ Na、 GMVR-R36P/ Na GMV-R40P/ Na、 GMVR-R40P/ NaGMV-R45P/ Na、 GMVR-R45P/ Na GMV-R50P/ Na、 GMVR-R50P/ NaGMV-R56P/ Na、 GMVR-R56P/ Na GMV-R63P/ Na、 GMVR-R63P/ NaGMV-R71P/ Na、 GMVR-R71P/ Na GMV-R80P/ Na、 GMVR-R80P/ NaGMV-R90P/ Na S、 GMVR-R90P/ Na GMV-R100P/ Na S、 GMVR-R100P/ NaGMV-R112P/ Na S、 GMVR-R112P/ Na GMV-R125P/ Na S、 GMVR-R125P/ NaGMV-R140P/ Na AS、GMVR-R140P/ Na A注：① .本机组设计执行标准GB/T 18837-2002。

常见家用空调参数海尔空调 KFRD-60LW/UA(F) 匹数（P） 2.5P室内机尺寸（mm）室外机尺寸（mm）491*248*1675810*288*6804919 30-45海尔空调 KFRd-50LW/UA(ZXF) 匹数（P） 2P 室内机尺寸（mm）室外机尺寸（mm）491*248*1675780*245*5404499 22-37海尔空调 KFR-23GW/HBF 匹数（P）小1P室内机尺寸（mm）室外机尺寸（mm）680 X 200 X 250695 X 255 X 4231899 11-18海尔空调 KFRD-60LW/U(ZXF) 匹数（P)2.5P 室内机尺寸（mm）室外机尺寸（mm）500*260*1700860*308*7306389 30-45海尔空调 KFR-28GW/U(DBPZXF)匹数(P)大1P室内机尺寸（mm）室外机尺寸（mm）850*160*285780*250*6504409 14-24海尔空调 KFRD-35GW/U(ZXF) 匹数（P） 1.5P室内机尺寸（mm）室外机尺寸（mm）850*160*285780*245*5403779 16-26海尔空调 KFR-35GW/HBF 匹数（P） 1.5P室内机尺寸（mm）室外机尺寸（mm）760*200*250780*245*5402779 16-26海尔空调 KFRD-72LW/U(ZXF) 匹数（P）大3P室内机尺寸（mm）室外机尺寸（mm）500*260*1700948*340*8307749 32-53海尔空调 KFRD-50LW/U(ZXF) 匹数（P）2P室内机尺寸（mm）室外机尺寸（mm）550*260*1700810*288*6805859 22-37海尔空调 KFR-35GW/U(DBPZXF匹数(P)大1.5P室内机尺寸（mm）室外机尺寸（mm）860*160*285780*250*6505019 16-26海尔空调 KFR-26GW/H( DBP 匹数（P）大1P 室内机尺寸（mm）室外机尺寸（mm）795*197*265780*245*5402880 11-18海尔空调 KFRD-72LW/UA(F) 匹数（P） 3P室内机尺寸（mm）室外机尺寸（mm）510*320*1793860*308*7305859 32-53海尔空调 KFR-50LW/U (DBPZXF)匹数(P) 2P 室内机尺寸（mm）500*260*1700 6909 22-37大金家用中央空调LMX系统外机规格参数空调室外机位的设置一：空调板的尺寸注：净尺寸是指该范围内无其他障碍、管线或交叉。

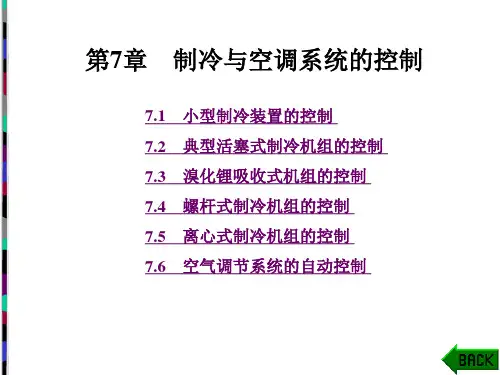

图7－15 微电脑控制电路的控制系统结构框图
2)空调器微电脑控制分立电路的种类与功能
空调器微电脑控制分立电路主要指外围电路。所有家用 空调无论是单冷、冷暖,或是定频、变频,还是分体、窗机和 柜机,其微电脑控制电路都由许多个分立电路所组成,而80％ 左右的分立电路是相同或相似的。这里以某典型热泵辅助电 加热强力除湿分体空调器的微电脑控制电路为例进行介绍。
图7－12 热继电器的外形
过载保护器也是用来保护压缩机的,它由双金属圆盘、
触点、发热丝等组成,常见的圆顶框架式过载保护器如图7－ 13所示。双金属圆盘的两个触点串联在压缩机电路中,当压 缩机过流或过热时,双金属圆盘发热变形使触点断开,切断电 路,从而保护压缩机。检查时可用万用表的R×1挡,因两个接 线柱正常情况下是导通的,所以阻值应接近于零,若阻值为无 穷大,则应检查压缩机的通风是否良好,制冷剂是否过多或泄 漏,工作电流是否偏大等。如果空调器长期工作在通风不良 的环境中,过载保护器会经常动作而使触点烧蚀、粘连,起不 到保护压缩机的作用。
图7－8 机械式温控器 (a)外形;(b)动作原理图;(c)图形符号
5)步进电动机
步进电动机一般用于分体壁挂式空调器的风向调节。在 脉冲信号控制下,其各相绕组加上驱动电压后电动机可正反 向转动。步进电动机的标准驱动电路如图7－9所示。 步进电动机的电源电压为12V,励磁方式为1～2相励磁。 当脉冲信号按图7－10所示的步序输入时,步进电动机的4个 绕组依次得到驱动电压,从而带动步进齿轮转动。步进电动 机不同,其减数比和步进角度也不同。步进电动机的常见故 障是绕组损坏或传动机构工作不正常。检修时可用万用表的 R×10挡测量电动机各个绕组的阻值,正常时4个绕组的阻值 都是相同的。
3)选择开关
