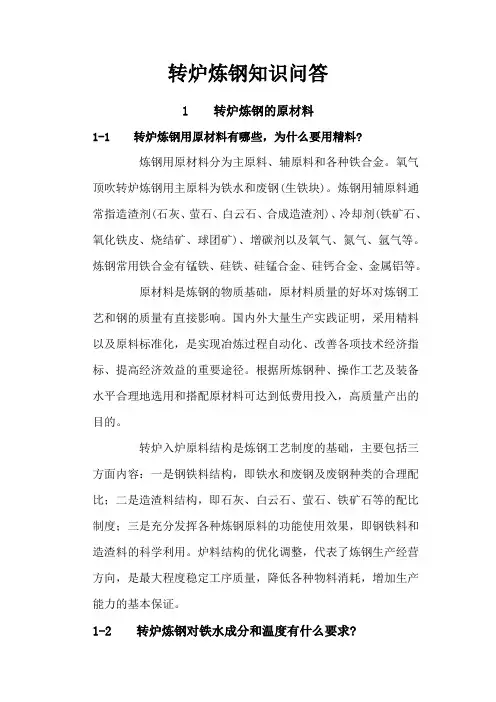

转炉炼钢知识问答1 转炉炼钢的原材料1-1 转炉炼钢用原材料有哪些，为什么要用精料?炼钢用原材料分为主原料、辅原料和各种铁合金。
氧气顶吹转炉炼钢用主原料为铁水和废钢(生铁块)。
炼钢用辅原料通常指造渣剂(石灰、萤石、白云石、合成造渣剂)、冷却剂(铁矿石、氧化铁皮、烧结矿、球团矿)、增碳剂以及氧气、氮气、氩气等。
炼钢常用铁合金有锰铁、硅铁、硅锰合金、硅钙合金、金属铝等。
原材料是炼钢的物质基础，原材料质量的好坏对炼钢工艺和钢的质量有直接影响。
国内外大量生产实践证明，采用精料以及原料标准化，是实现冶炼过程自动化、改善各项技术经济指标、提高经济效益的重要途径。
根据所炼钢种、操作工艺及装备水平合理地选用和搭配原材料可达到低费用投入，高质量产出的目的。
转炉入炉原料结构是炼钢工艺制度的基础，主要包括三方面内容：一是钢铁料结构，即铁水和废钢及废钢种类的合理配比；二是造渣料结构，即石灰、白云石、萤石、铁矿石等的配比制度；三是充分发挥各种炼钢原料的功能使用效果，即钢铁料和造渣料的科学利用。
炉料结构的优化调整，代表了炼钢生产经营方向，是最大程度稳定工序质量，降低各种物料消耗，增加生产能力的基本保证。
1-2 转炉炼钢对铁水成分和温度有什么要求?铁水是炼钢的主要原材料，一般占装入量的70％～100％。
铁水的化学热与物理热是氧气顶吹转炉炼钢的主要热源。
因此，对入炉铁水化学成分和温度必须有一定的要求。
A铁水的化学成分氧气顶吹转炉炼钢要求铁水中各元素的含量适当并稳定，这样才能保证转炉冶炼操作稳定并获得良好的技术经济指标。
(1)硅(Is)。
硅是转炉炼钢过程中发热元素之一。
硅含量高，会增加转炉热源，能提高废钢比。
有关资料表明，铁水中WSi每增加0.1％，废钢比可提高约1.3％。
铁水硅含量高，渣量增加，有利于去除磷、硫。
但是硅含量过高将会使渣料和消耗增加，易引起喷溅，金属的收得率降低。
Si含量高使渣中SiO2含量过高，也会加剧对炉衬的冲蚀，并影响石灰渣化速度，延长吹炼时间。
2024年北京市中考化学真题学校:___________姓名：___________班级：___________考号：___________一、选择题1．下列变化属于化学变化的是A．冰雪融化B．酒精挥发C．镁条燃烧D．矿石粉碎2．如表列出了某食品的营养成分，其中含量最高的是A．蛋白质B．脂肪C．碳水化合物D．钠3．下列物质属于纯净物的是A．大理石B．氯化钾C．汽水D．蔗糖溶液4．垃圾分类对保护土壤具有重要意义、下列属于厨余垃圾的是A．空易拉罐B．空矿泉水瓶C．土豆皮D．废旧报纸5．为系统治理水资源、水环境、水生态，提倡的做法是A．任意排放生活污水B．防治海洋垃圾污染C．农业上过量使用农药D．景观用水大量使用自来水6．为防治大气污染，下列做法不可行的是A．加强扬尘管控B．使用清洁能源C．直接排放工业废气D．加强大气质量监测7．粗盐中难溶性杂质的去除实验中，蒸发滤液不需要用到的仪器是A．蒸发皿B．酒精灯C．玻璃棒D．量筒8．下列标志表示“禁止烟火”的是A ．B ．C ．D ．9．下列物质混合后产生白色沉淀的是 A ．23Na CO 溶液和()2Ca OH 溶液 B ．22H O 溶液和2MnO C ．NaOH 溶液和稀硫酸D ．3NaHCO 溶液和稀盐酸10．嫦娥六号探测器钻杆主体采用铝基碳化硅材料。
铝、碳、硅是三种不同的元素，决定元素种类的是A ．质子数B ．中子数C ．核外电子数D ．相对原子质量11．制作嫦娥六号月背展示国旗的原材料是玄武岩。
玄武岩的组成元素有硅、铝、铁、钙等，其中属于非金属元素的是A ．硅B ．铝C ．铁D ．钙12．下列操作正确的是A ．倾倒液体B ．加热液体C ．读取液体体积D ．稀释浓硫酸13．下列关于物质用途的描述不正确的是A ．2O 用于食品防腐B ．NaCl 用作调味品C ．干冰用于人工降雨D ．2N 用作保护气14．春分“竖蛋”。
蛋壳的主要成分是碳酸钙，其化学式为A ．2CaClB ．CaOC ．3CaCOD ．()2Ca OH15．清明放风筝。
1.提高炉龄的措施？答案：（1）采用溅渣护炉技术。
（2）提高炉衬耐火材料质量。
（3）采用综合砌筑技术。
（4）炉渣配适量的氧化镁。
（5）采用计算机动态控制，即采用最佳冶炼控制，提高终点命中率，缩短冶炼周期。
（6）进行有效喷补及合理维护。
（7）改进喷枪结构。
（8）尽可能降低出钢温度。
（9）减少停炉时间。
2.分析冶炼终点硫高的原因及处理措施?答案：一般有以下原因：（1）铁水、废钢硫含量高；（2）造渣剂、冷却剂含硫高；（3）冶炼不正常，化渣不好等。
处理措施：（1）进行铁水预脱硫处理；（2）多倒终渣，再加石灰造高碱度高温炉渣；（3）终点加一定锰铁合金，炉内发生[FeS]+[Mn]=[MnS]+[Fe]反应脱一部分硫；（4）出钢在钢包中加入脱硫剂；（5）采用炉外精炼脱硫等。
3.炉衬损坏原因？答案：由于炉衬工作条件恶劣，损坏原因是多方面的，其主要原因是：（1）废钢、铁水对炉衬冲击及机械磨损；（2）钢液及炉渣的搅动及气体冲刷；（3）炉渣对炉衬的化学侵蚀；（4）炉衬温度激冷激热变化和组织变化的开裂剥落；（5）开炉初期的机械剥落；（6）炉衬内部碳素的氧化。
4.转炉出钢为什么要挡渣？目前挡渣方法有那些？答案：挡渣出钢的主要目的是净化钢水，同时还可以减少合金和脱氧剂的消耗量；减少回磷；减轻耐材侵蚀；有利于钢水二次精炼。
目前国内外普遍采用挡渣挡渣方法有：挡渣球、挡渣棒（塞）、挡渣锥、气动阀（气动挡渣）等。
5.炉渣“返干”及成因？答案：在顶吹转炉吹炼的中期，冶炼温度足够高，碳氧反应激烈，此时枪位比较低，已形成的炉渣的流动性往往会突然减低，甚至会造成结块，即炉渣“返干”出现炉渣“返干”的钢渣组成：钢渣基本代表组成成分SiO2、CaO、FeO三元相图可知，在R=2.33时，当（FeO）比较高时，炉渣是一个均匀的液体；但当（FeO）<16%以后，便有固相的2CaO.SiO2析出；当R=4时，当（FeO）<16%以后，便有固相的3CaO.SiO2及固相的CaO析出。
