第３２卷第４期 ２０１３年７月 建筑热能通风空调 Ｂｕｉｌｄｉｎｇ Ｅｎｅｒｇｙ＆Ｅｎｖｉｒｏｎｍｅｎｔ Ｖｏｌ－３２ Ｎｏ．４ Ｊｕ１．２０１３．５５—５７
文章编号：１００３．０３４４（２０１３）０４．０５５—３

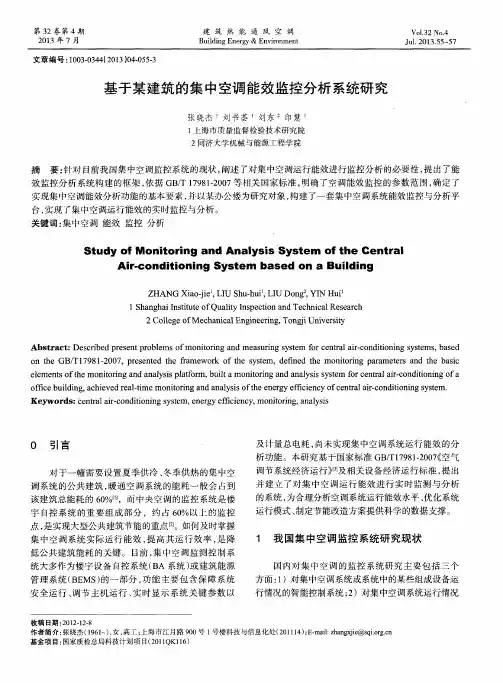

基于某建筑的集中空调能效监控分析系统研究
张晓杰 刘书荟 刘东 印慧
１上海市质量监督检验技术研究院 ２同济大学机械与能源工程学院
摘 要：针对目前我国集中空调监控系统的现状，阐述了对集中空调运行能效进行监控分析的必要性，提出了能
效监控分析系统构建的框架，依据ＧＢ／Ｔ １７９８１—２００７等相关国家标准，明确了空调能效监控的参数范围，确定了
实现集中空调能效分析功能的基本要素，并以某办公楼为研究对象，构建了一套集中空调系统能效监控与分析平
台，实现了集中空调运行能效的实时监控与分析。
关键词：集中空调能效监控分析
Ｓｔｕｄｙ ｏｆ Ｍｏｎｉｔｏｒｉｎｇ ａｎｄ Ａｎａｌｙｓｉｓ Ｓｙｓｔｅｍ ｏｆ ｔｈｅ Ｃｅｎｔｒａｌ
Ａｉｒ－ｃｏｎｄｉｔｉｏｎｉｎｇ Ｓｙｓｔｅｍ ｂａｓｅｄ ｏｎ ａ Ｂｕｉｌｄｉｎｇ
ＺＨＡＮＧ Ｘｉａｏ－ｊｉｅ ，ＬＩＵ Ｓｈｕ—ｈｕｉ ，ＬＩＵ Ｄｏｎｇ２，ＹＩＮ Ｈｕｉ
１ Ｓｈａｎｇｈａｉ Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｑｕａｌｉｔｙ Ｉｎｓｐｅｃｔｉｏｎ ａｎｄ Ｔｅｃｈｎｉｃａｌ Ｒｅｓｅａｒｃｈ
２ Ｃｏｌｌｅｇｅ ｏｆ Ｍｅｃｈａｎｉｃａｌ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｔｏｎｇｊｉ Ｕｎｉｖｅｒｓｉｔｙ
Ａｂｓｔｒａｃｔ：Ｄｅｓｃｒｉｂｅｄ ｐｒｅｓｅｎｔ ｐｒｏｂｌｅｍｓ ｏｆ ｍｏｎｉｔｏｒｉｎｇ ａｎｄ ｍｅａｓｕｒｉｎｇ ｓｙｓｔｅｍ ｆｏｒ ｃｅｎｔｒａｌ ａｉｒ・ｃｏｎｄｉｔｉｏｎｉｎｇ ｓｙｓｔｅｍｓ，ｂａｓｅｄ
ｏｎ ｔｈｅ ＧＢ／Ｔ １ ７９８ １－２００７，ｐｒｅｓｅｎｔｅｄ ｔｈｅ ｆｒａｍｅｗｏｒｋ ｏｆ ｔｈｅ ｓｙｓｔｅｍ，ｄｅｆｉｎｅｄ ｔｈｅ ｍｏｎｉｔｏｒｉｎｇ ｐａｒａｍｅｔｅｒｓ ａｎｄ ｔｈｅ ｂａｓｉｃ
空调系统能效评价及提高措施
摘要：本文主要介绍了空调系统能效评价指标、特点及使用条件。此外，从设计、运行方面提出，提高整个空调系统的综合能效的措施。
关键词：能效评价；提高；措施
空调作为建筑能量消耗的大户，已逐渐成为现代建筑内必不可少的设备。如何提高空调系统的能效，减少能耗，对整个建筑节能评价，有非常重要的意义，而空调系统能效评价的方法和选择至关重要。
空调能耗涉及到建筑类型、空调设计、空调运行情况等多方面的因素。因此，关于空调能耗的评判方法也很多，但总的可分为局部设备的能效评判和整体效益性评判。
局部设备能效评判是对组成空调系统每个设备进行单独评价。这些评价相对独立又比较具体，但相互之间缺少关联。空调的主要局部设备评判为（1）制冷机的能效评价，用制冷系数表示，ε=制冷量/压缩机耗功，制冷系数的大小除了与压缩机的结构类型有关外，还和室内外的环境温度有关。设备所标示的值是指制冷机在额定功率下能达到的最大值，而空调的实际运行功率都不是额定功率，制冷机的实际制冷系数会小于额定功率下的制冷系数。因此，在空调运行时，应该记录在不同功率下的耗能情况，合适地调节设定参数，尽可能地使制冷系数达到最大值，以减少能耗。（2）泵与风机系统设备的能效评判，用输送系数来表示，er=输送的显热交换量/风机（泵）的耗功，其大小和热交换器的结构类型、介质、温差、风机类型等因素有关，尤其是换热设备的结构。因此，要提高输送系数，必须优化换热器的设计，减少流动阻力，提高传热系数。ε和er是比较好的评价空调主机性能的指标。
整体效益性评判是对空调系统年总体能耗量进行折算的指标要求。主要有（1）单位空调面积年耗电量指标=实际年能源消耗/空调面积（2）空调系统能耗系数=全年运行的总能源消耗量/计算假想空调负荷全年累计值，用来判断建筑物的节能性能和设备的能源利用效率（3）年负荷系数=建筑周边部分、屋顶等全年得热和损失热量/各层周边部分和最高层楼板面积之和，用来评判维护机构的保温性能。整体效益评价适合空调系统全年运行能耗评价，影响因素很多。
公共建筑能效测评报告
一、背景与目的
随着社会的发展和经济的增长，公共建筑在城市化进程中扮演着重要角色。然而，大量的能源消耗和碳排放对环境造成了严重影响，而公共建筑作为能源消耗的主要领域，能效测评成为了一项必要的工作。本报告旨在对公共建筑的能效进行测评，并提供相应改善建议，以期实现节能减排目标。
二、测评方法
本次能效测评采用了国际通用的能效测评方法，包括数据收集、能源统计、建筑调研等多个环节。通过对能源消耗数据的分析以及建筑物本身的结构和设备情况进行评估，得出公共建筑的能效评价结果。
三、测评结果
根据测评结果，公共建筑的能效情况如下：
1.能源消耗情况
公共建筑能源消耗主要集中在采暖、空调和照明等方面。通过分析能源消耗数据，发现公共建筑的能源消耗比较高，存在一定的浪费现象。造成能源浪费的主要原因是建筑物的隔热性能较差，导致采暖和空调系统需要大量的能源来维持室内的舒适温度。
2.建筑结构情况
公共建筑的建筑结构对能效影响较大。经建筑调研发现，目前建筑物的外墙保温材料较为薄弱，导致建筑物外表面隔热性能不佳，容易导致热能的损失。此外，公共建筑的窗户以及门的密封性能较差，也对能效有一定影响。
3.设备运行情况
公共建筑的设备运行状况直接影响能效。根据数据分析，公共建筑的空调设备大部分使用老旧，效能较低的设备，影响了整个建筑物的能源消耗情况。
四、改进建议
基于以上测评结果，本报告提出如下改进建议：
1.加强建筑结构的隔热性能，选择适合的外墙保温材料，以减少热能损失。
2.改善窗户和门的密封性能，减少冷热空气交换，提高建筑物的隔热性能。
3.优化采暖和空调系统，引入先进的技术和设备，提高其能效，并定期进行维护和清洁，以确保设备正常运行。
4.引入节能照明系统，使用LED等高效照明设备，合理设置照明时间和照明强度，以减少照明能耗。
5.加强能源监测和管理，建立能源消耗统计体系，定期进行能效评估和能源消耗分析，及时发现和解决能耗异常情况。
重庆市典型商业建筑空调主机
检测评价和节能分析
口重庆市建设技术发展中心邓瑛鹏 口重庆星能建筑节能技术发展有限公司郭杰 口重庆市设计院绿色建筑与节能研究中心戴博
摘要 对重庆市某典型商业建筑进行了中央空调系统主机运行情况实测。通过公共建筑节能检测
标准相关要求核对，评价空调系统主机实际运行状况，并制定了相应的节能改造技术措施。
关键词 商业建筑；空调主机；运行检测；节能改造
一、引言 重庆地处夏热冬冷地区．建筑能耗巨大。其中，商业建筑
能耗尤为突出。２００６年重庆市商业建筑总能耗量约为３３．９万ｔ
标准煤．占全市公共建筑总能耗量的４３ １％。在典型商业建筑
中 由于重庆夏季炎热．商场人流量相对较大，夏季空调负荷
较大．因而空调系统的能耗在商业建筑中所占比例最大。文献
中表明，商业建筑平均能耗比重中空调系统其能耗比例达到
４７．３％，其中中央空调主机能耗占空调系统的４８％。典型商业
建筑的供冷主要集中在６月至１Ｏ月，其中８月份是全年用电高峰
期，２月份是用电低峰期。商业建筑空调主机的节能运行是降低
建筑能耗的重要途径。本文依照国家行业标准《公共建筑节能
检测标准》（ＪＧＪ／Ｔ１７７—２００９）、 《重庆市公共建筑集中空调
工程设计能效比限值规定》，提出空调系统主机进行检测诊断
和节能分析方法，并以重庆一典型商业建筑为例 对该建筑的
主机情况进行分析 验证该方法。
二、典型商业建筑概况
本文选择的典型商业建筑为一栋综合性商业购物中心．位
于重庆市沙坪坝三峡广场．建筑为整体框架结构 裙楼部分地
下两层 地上五层。负二层为停车场、中央空调主机房以及高
低压配电室．负一层为超市、餐饮、服装店面。一层至四层为
购物中心卖场 五层为餐饮店。总建筑面积约３２０００平米．空调
面积约２５０００平米。
当前配备有两台重通集团生产的离心式水冷机组．型号分
别为ＬＣ３３０一Ｐ、ＬＣ１ ６５ Ｐ。中央空调系统主机按～大一小制冷量 配备．根据实际需要选择开启其中～台主机进行制冷。为负一
