中央空调节能方案在建筑能耗中，中央空调能耗一般占到了40%——60%的比例，因此如何有效降低空调能耗就成为建筑节能的重中之重。中央空调的节能可通过以下两种方法进行：（1）管理节能：在保障建筑物舒适的前提下，通过对行为的约束管理或通过调整设备的不合理运行状态来达到节能的目的。（2）技术节能：技术节能是通过先进的科学技术，通过对建筑物内用能设备的改进来达到节能的目的，技术节能有两种方法，一种是提高用能设备的效率，另一种是通过技术手段设备的调整运行状态，从而避免不必要的能源浪费。总之，要想真正是实现建筑物的节能不仅要利用技术有段进行节能改造，而且还必须配合有效的管理节能手段，只有两者有效的配合才能达到节能的最大化。一、管理节能目前我国建筑内的中央空调系统大部分设计都趋于保守，存在配置过大，管理不便的现象，空调设计很少从节能的角度来进行考虑，这种状况无疑增加了中央空调的能耗。为了达到节能的效果，需要做到“功能适当，运行合理”，在保持舒适度的前提下，尽可能地降低能耗，同时应该有切实可行的管理手段，使得系统运行科学、合理，操作简单、方便。要实现对重要空调的管理节能我们必须首先能够找到空调系统存在哪些能耗浪费的地方，设备存在怎样的不合理运行状态等，只有找到了原因，我们才能够找到相应的解决途径，因此，要想实现中央空调系统的节能，就必须对中央空调的系统进行节能诊断。
1、主机空调主机是空调系统中装机容量最大的设备，物业部门一般对其维修保养都很重视，基本能做到运行状况的连续记录，但是记录数据往往没有用于指导设备的高效运行，为了有效地对中央空调进行诊断，我们可以根据运行记录的数据对系统存在的问题做出诊断。在一般的电制冷主机运行记录表中，都会记录主机的蒸发温度和冷水出水温度，一般对于水冷方式的主机来说，蒸发温度要比出水温度低3——4℃，实际值若超出这个数值，则说明蒸发器或制冷剂有问题，应注意检修。同时，一般冷凝温度要比冷却水出水温度高2——4℃，若实际
运行情况超出此值，大多是主机的冷凝器有问题，应注意及时清洗。在实际的运行中往往出现这样的情况：冷水的供回水温差在2——3℃之间，说明空调末端符合不大，但是冷却水出水温度很高，且冷凝压力很高，导致主机的负荷在90%以上。这种情况基本是冷凝器出了问题，在进行及时清理后，主机的负荷会大幅度下降，节约大量的能耗。另外，通过记录主机的冷冻水流量、供回水温度，及压缩机电流等参数的监测，我们就可以计算出主机的性能系数cop，并可以对主机的运行效率有一个大致的判断。如果主机的运行效率过低，将会导致能源的浪费，对此应该找出原因并加以改善。对主机的节能诊断，还要观察不运行的冷冻机的水阀是否关闭，若阀门不关将会导致回水箱的部分热水经过该主机旁通到了供水箱，在供水箱内发生了冷水跟热水混合的现象，这样将会导致大量的能源浪费。同理，冷冻水分水箱和集水箱之间的旁通阀若处于未关状态，或者存在一台冷机对开两台冷冻泵的现象时，也会出现冷热水混合的现象，导致能源的浪费，这个问题应引起我们的注意。
2、冷却水在实际的冷却水运行中往往存在着不运行冷却塔的阀门不关的情况，这样造成的后果是热水经过该冷塔后与其他正常运行的冷却塔的冷水混合，进入了主机，导致主机冷凝器的进水温度偏高，主机的cop减小，主机的能耗增加，浪费大量能源。解决该问题的办法是将不运行的冷塔的进出水阀门关掉。另外，通常吸收式空调主机因真空度降低或制冷剂污染造成制冷剂效率降低；冷却塔常因失修（如布水轮不转动）导致散热效率下降，主机或冷却塔的效率是否降低可按下述方法大致鉴别：（1）主机输出制冷量减少（冷冻水运行供水温度大于设置温度）；（2）冷却水进水温度高，主机曾报警，冷却水进出口温差小于5℃；（3）冷冻水供水温度高，末端用户曾报热投诉，冷冻水供回水温差小于5℃。如果主机或冷却塔出现了效率降低的情况，就应及时维修，以免造成能源浪费。
3、冷冻水目前的冷冻水系统中，往往存在着水泵选型过
大的问题，造成的结果是，一方面功率偏大造成能耗的浪费，另一方面是水泵偏离标准工况运行，导致水泵长期工作在低效区，水泵效率偏低导致能源的浪费，此种情况解决的办法是更换水泵或者采用变频调速的手段来实现节能。冷冻水管路如果存在水力不平衡问题将会使整个系统的能耗增加。一般空调运行中存在一个误区，认为空调末端效果差是由于总水量偏小，所以往往会通过增加水泵开启台数或者换大流量水泵来解决。但实际的原因大多是由于工程竣工后空调水系统从未做过水力平衡，导致部分末端数量不足，而部分末端水量过剩，而工作人员往往为了满足水量不足这部分末端的换热要求，只能增大总水量，从而使得其他末端的水量变大，白白浪费了一些能源。因此，冷冻水流量分配诊断内容应该为测量系统各分支的冷冻水量和进回水温度，从而判断各分支冷量的提供情况，一次判断系统是否存在水力不平衡现象。对水力不平衡的解决方法是：找出水力不平衡的原因，如果是因为个别风机盘管支路堵塞，可对此修复；若因局部末端负荷水压不足，应考虑采用调整水力平衡调节阀或增加小型管道泵的可能性。二、技术节能以上介绍的是通过行为管理来达到节能的目的，事实证明这是一种最简单有效的节能方式，在某种程度上可以达到一定的节能效果，但是管理节能的方式也有一定的局限性，因为它不能从根本上解决中央空调所存在的巨大能源浪费问题。一般来说，中央空调系统的设计通常按建筑物所在地的极端气候条件来计算其最大冷负荷（或最大热负荷），并由此确定空调主机的装机容量及空调水系统的供水流量。然而，实际上每年只有极短时间出现最大冷负荷（或最大热负荷）的情况。因此，中央空调系统在绝大部分时间里，都是在部分负荷（远小于其额定容量）条件下运行。据统计，实际空调负荷平均只有设备能力的50%左右，因而出现了“大马拉小车”的现象，这无疑造成了大量的能源白白浪费。另一方面，空调负荷又具有变动性。由于受季节交替、气候变幻、昼夜轮回、使用变化及人流量增减等各种因素变化的影响，中央空调系统的负荷具

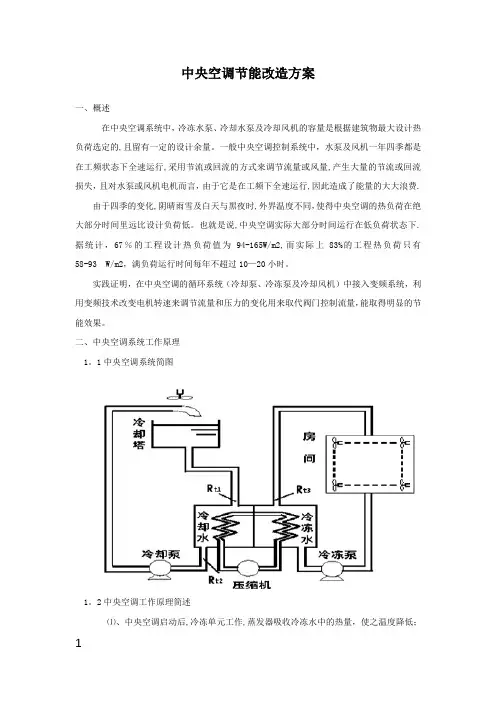

有起伏变化和不恒定的特点。如果中央空调的运行方式不能根据负荷的变化而调节，始终在额定容量（即满负荷状态）下运行，势必造成巨大的能源浪费。随着科技的发展，现在，不少空调主机已能够根据负荷变化自动随之减载或加载，但输送空调水（冷冻水和冷却水）的水泵如果不能跟随负荷的变化做出相应的调节，始终在额定功率下运行，仍然会造成输送能量的很大浪费。目前，国内的中央空调系统，由于没有先进的技术手段支持，基本上都采用传统的定流量控制方式，即空调冷冻（温）水流量、冷却水流量和冷却风风量都是恒定的。也就是说，只要启动空调主机、冷冻水泵、冷却水泵和冷却塔风机都在工频状态下运行。定流量控制方式的特征是系统的循环水量保持定值不变，当负荷变化时，通过改变供水或回水温度来匹配，定流量供水方式的优点是系统简单，不需要复杂的控制设备。但这种控制方式存在以下问题：（1）无论末端负荷大小如何变化，空调系统均在设计的额定状态下运行，系统能耗始终处于设计的最大值，能源浪费很大。（2）舒适型空调系统是一个多参量、非线性、时变性的复杂系统，由于末端负荷的频繁波动，必然造成系统循环溶液（载冷剂、冷却剂、制冷剂溶液）的运行参量偏离空调主机的最佳工作状态，导致主机热转换效率（cop值）降低，系统长期在低效率状态下运行，也会增加系统的能源消耗。为了解决中央空调的能源浪费问题，社会各界都已开始研究中央空调系统的节能途径，希望通过先进的技术手段来实现节能。目前主要的节能控制思想主要有以下几种：1、水泵变频节电直接在水泵电机前加装变频器通过人工调整频率，去除水泵余量而节能。

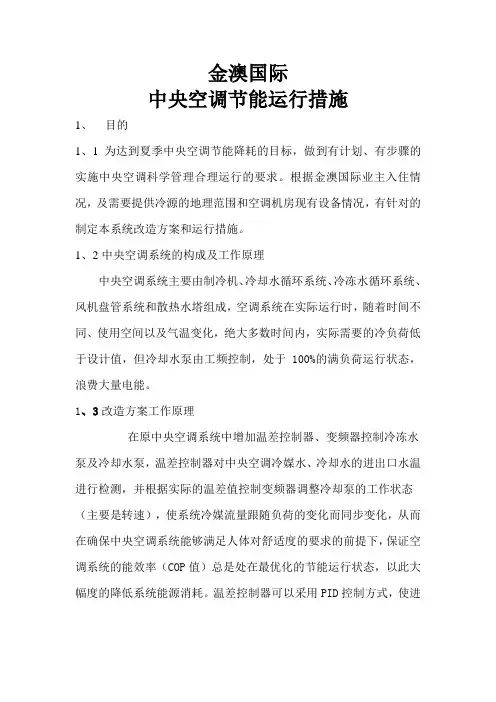

2、简单PID变频控制利用压差或温差作为控制参量，采用PID（比例、积分、微分）算法控制变频器工作频率，使水泵流量跟随负荷变化，从而达到水泵节能的目标。
（1）恒压差控制中央空调冷冻水系统的恒压差控制原理图在冷冻水系统供、回水总管间设置水力压差传感器，通过检测压差△P控制变频器，为水泵提供变速调节。
