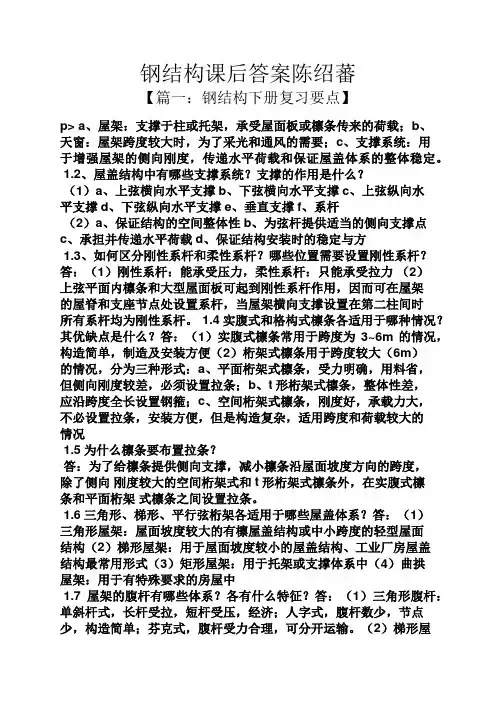

钢结构课后答案陈绍蕃
【篇一：钢结构下册复习要点】
p> a、屋架：支撑于柱或托架，承受屋面板或檩条传来的荷载；b、天窗：屋架跨度较大时，为了采光和通风的需要；c、支撑系统：用于增强屋架的侧向刚度，传递水平荷载和保证屋盖体系的整体稳定。
1.2、屋盖结构中有哪些支撑系统？支撑的作用是什么？
（1）a、上弦横向水平支撑b、下弦横向水平支撑c、上弦纵向水平支撑d、下弦纵向水平支撑e、垂直支撑f、系杆
（2）a、保证结构的空间整体性b、为弦杆提供适当的侧向支撑点c、承担并传递水平荷载d、保证结构安装时的稳定与方
1.3、如何区分刚性系杆和柔性系杆？哪些位置需要设置刚性系杆？答：（1）刚性系杆：能承受压力，柔性系杆：只能承受拉力 （2）上弦平面内檩条和大型屋面板可起到刚性系杆作用，因而可在屋架的屋脊和支座节点处设置系杆，当屋架横向支撑设置在第二柱间时所有系杆均为刚性系杆。 1.4实腹式和格构式檩条各适用于哪种情况？其优缺点是什么？答：（1）实腹式檩条常用于跨度为3~6m的情况，构造简单，制造及安装方便（2）桁架式檩条用于跨度较大（6m）的情况，分为三种形式：a、平面桁架式檩条，受力明确，用料省，但侧向刚度较差，必须设置拉条；b、t形桁架式檩条，整体性差，应沿跨度全长设置钢箍；c、空间桁架式檩条，刚度好，承载力大，不必设置拉条，安装方便，但是构造复杂，适用跨度和荷载较大的情况
1.5为什么檩条要布置拉条？
答：为了给檩条提供侧向支撑，减小檩条沿屋面坡度方向的跨度，除了侧向 刚度较大的空间桁架式和t形桁架式檩条外，在实腹式檩条和平面桁架 式檩条之间设置拉条。
1.6三角形、梯形、平行弦桁架各适用于哪些屋盖体系？答：（1）三角形屋架：屋面坡度较大的有檩屋盖结构或中小跨度的轻型屋面结构（2）梯形屋架：用于屋面坡度较小的屋盖结构、工业厂房屋盖结构最常用形式（3）矩形屋架：用于托架或支撑体系中（4）曲拱屋架：用于有特殊要求的房屋中
参考书目：戴国欣《钢结构》
一、小题
1、柱板（ 铰接 ）时下柱弯矩较大，厂房横向刚度较差
2、柱间（ 下层支撑 ）设在温度区段中部，（ 上层支撑 ）支撑布置在温度区段端部，在有（ 下层支撑 ）支撑处也应设置（ 上层支撑 ）支撑
3、屋架外形常用形式（ 三角形 ）、（ 梯形 ）、（ 平行弦 ）、（ 人字形 ）等
4、对框架的分析，按（ 弹性 ）理论确定其计算长度
5、大跨度建筑依据（用途）、（使用条件）、（建筑选型方面要求）决定结构方案
6、框架大跨结构中，横梁与柱连接的框架节点（ 内角弯折处 ）应做成平整曲线以避免（ 应力集中 ）
7、（ 框架—支撑 ）体系是高层建筑钢结构中应用最多的一种结构体系
8、P183页的屋架平面支撑体系的判别
9、框架柱按结构形式可分为（等截面柱）、（阶形柱）和（分离式柱）三大类
10、网架的受力特点是，杆件均为（ 铰接 ），不能承受（ 弯矩 ）和（ 扭矩 ），及所有杆件只承受（ 轴向力 ）
11、（ 帽桁架 ）和（ 腰桁架 ）使外围柱与核心抗剪结构共同工作，可有效减少结构的侧向变形，刚度也有很大提高
12、高层钢结构中，（ 水平 ）荷载对结构设计起着主要的控制作用
13、高层钢结构的内力与位移一般采用（ 弹性方法 ）计算，在考虑罕遇地震的情况下，还要进行（ 弹塑性 ）方法进行分析
14、温度伸缩缝最普遍的做法是（ 设置双柱 ）
15、在桁架中约束节点转动的主要因素是（ 拉杆 ）
16、屋架弦杆在平面外的计算长度，应取（ 侧向支撑点间的距离 ）
17、托架通常支承于钢柱的（ 腹板上 ），支承端板的厚度一般不宜小于（ 20mm ）。
18、隅撑的作用是（ 作为梁的侧向支撑，保证梁在钢架平面外的稳定 ）
19、柱脚的剪力应由（地板与基础间的摩擦力）传递，超过时应设置（抗剪键）
20、跨度大于35~40m时，梁式结构的支座之一必须做成（ 可移动的 ）（原因？）
21、实腹式拱的截面高度一般为跨度的（ 80/1~50/1 ），格构式拱的截面高度则为跨度的（ 60/1~30/1 ）
《钢结构基本原理》（第二版）练习参考解答：第二、五、六、七、八章习题答案
第 1 页 共 37 页 第二章
2.1 如图2-34所示钢材在单向拉伸状态下的应力－应变曲线，请写出弹性阶段和非弹性阶段的关系式。
图2-34 图
（a）理想弹性－塑性 （b）理想弹性强化
解：
（1）弹性阶段：tanE
非弹性阶段：yf（应力不随应变的增大而变化）
（2）弹性阶段：tanE
非弹性阶段：'()tan'()tanyyyyfffEfE
2.2如图2-35所示的钢材在单向拉伸状态下的曲线，试验时分别在A、B、C卸载至零，则在三种情况下，卸载前应变、卸载后残余应变c及可恢复的弹性应变y各是多少？
2235/yfNmm 2270/cNmm 0.025F 522.0610/ENmm2'1000/ENmm
图2-35 理想化的图
解：
（1）A点：
卸载前应变：52350.001142.0610yfE
卸载后残余应变：0c
可恢复弹性应变：0.00114yc εtgα'=E'εσfyα'α0σfy0αtgα=EεσE'Efy0ABCσcεFεy 《钢结构基本原理》（第二版）练习参考解答：第二、五、六、七、八章习题答案
第 2 页 共 37 页 （2）B点：
卸载前应变：0.025F
卸载后残余应变：0.02386ycfE
可恢复弹性应变：0.00114yc
（3）C点：
卸载前应变：0.0250.0350.06'cyFfE
卸载后残余应变：0.05869ccE
可恢复弹性应变：0.00131yc
2.3试述钢材在单轴反复应力作用下，钢材的曲线、钢材疲劳强度与反复应力大小和作用时间之间的关系。
.
精选文本 钢结构课后习题答案（仅供参考）
第三章 钢结构的连接
3.1 试设计双角钢与节点板的角焊缝连接（图3.80）。钢材为Q235B，焊条为E43型，手工焊，轴心力N=1000KN（设计值），分别采用三面围焊和两面侧焊进行设计。
解：（1）三面围焊 2160/wffNmm 123 213
确定焊脚尺寸：,maxmin1.21.21012fhtmm， ,minmin1.51.5125.2fhtmm， 8fhmm
内力分配：
30.71.2220.78125160273280273.28wfffNhbfNKN
3221273.281000196.69232NNNKN
3112273.281000530.03232NNNKN
焊缝长度计算：11530.032960.720.78160wwffNlmmhf，
则实际焊缝长度为 1296830460608480wflmmhmm，取310mm。
22196.691100.720.78160wwffNlmmhf，
则实际焊缝长度为 2110811860608480wflmmhmm，取120mm。
（2）两面侧焊
确定焊脚尺寸：同上，取18fhmm， 26fhmm
内力分配：22110003333NNKN， 11210006673NNKN
焊缝长度计算：116673720.720.78160wwffNlmmhf，
则实际焊缝长度为:mmhmmlfw48086060388283721，取390mm。 .
精选文本 223332480.720.76160wwffNlmmhf，
则实际焊缝长度为:mmhmmlfw48086060260262481，取260mm。
