配电网单相接地故障测距

电力线路故障测距方法综述

1.直流法：

直流法是最早被使用的一种故障测距方法。该方法利用电流和电压信号的比例关系来测量故障距离。在故障发生时，通过增大直流电源的电流，可以使故障出口处的电压降低，从而可以准确计算故障点的位置。然而，直流法需要大量的计算和测量，并且对于多故障的线路无法定位。

2.阻抗法：

阻抗法是一种常见且精确的故障测距方法。该方法利用故障点附近的线路阻抗来测量故障点的位置。在故障发生时，通过测量电压和电流，可以计算出故障点处的阻抗值，从而确定故障点的位置。阻抗法在电力系统中被广泛使用，但是对于多段故障的线路也存在一定的局限性。

3.反射法：

反射法是一种利用电力信号的反射原理来测量故障距离的方法。在故障发生时，电力信号会在故障点产生反射，通过捕捉反射信号的时间和幅值，可以计算出故障点的距离。反射法具有较高的定位精度，并且对于多段故障有较好的适应性。

4.波形比较法：

波形比较法是一种新型的故障测距方法。该方法通过比较正常工作线路和故障点线路的电压和电流波形差异，来测量故障距离。波形比较法具有较高的测距精度，并且可以根据线路工况自动调整故障测距参数，适应不同条件的故障。 综上所述，电力线路故障测距是电力系统运行中的一项重要工作，对于确保电力线路的稳定运行具有重要意义。目前主要的故障测距方法包括直流法、阻抗法、反射法和波形比较法。这些方法各有优劣，适用于不同的故障情况。随着技术的不断进步，电力线路故障测距方法也会不断发展和改进，以提高测距精度和快速定位故障点。

35kv电网单相接地故障与零序电流检测

1. 简介

在电力系统运行过程中，单相接地故障是较为常见的一种故障。如果不及时检测和排除，会对电力系统的安全和稳定性造成较大影响。本文将介绍35kv电网单相接地故障的检测方法之一——零序电流检测。

2. 单相接地故障原因分析

单相接地故障是指电力系统中任何一相（A、B、C）中的一条导线意外接地。单相接地故障的原因主要包括以下：

• 绝缘老化：绝缘材料使用时间过长，老化而失去绝缘性能。

• 线路外力破坏：如雷击、树木压线等。

• 设备、器具故障：例如断路器、隔离开关等设备破坏。

3. 零序电流检测原理

当电力系统中出现单相接地故障时，其中两相之间电压将变为零，并引起零序电流通过。

零序电流的引起是因为单相故障涉及到对称系统的不对称性，它是由于电压的对称破坏所致。按照电磁感应规律，当绕组中的磁通量发生变化时，会产生感应电动势，从而引起电流流过绕组。因此，当电力系统中某一相接地时，零序电流就会出现。

在35kv电网中，零序电流的检测原理主要包括以下两种方法：

3.1 比较法

比较法是指通过对比正常运行状态和故障状态下的电流大小，识别出故障相对应的零序电流大小的一种方法。具体步骤如下：

• 配合保护设置检视条件，如对当前电流值设定上/下限等。

• 取得正常电网的运行数据，建立正常健康的特征趋势表达式。

• 特征趋势表达式是对电气变量（如电流、电压等）的一个表达式，能够揭示其特征和变化规律。可以使用多种建模方法，如贝叶斯网络、神经网络、支持向量机等。 3.2 频谱分析法

频谱分析法是指通过采集电网中的电流信号，进行傅里叶变换，得到电流的频谱密度图，从中可以判断是否存在零序电流。具体步骤如下：

• 采集电流信号。

• 进行傅里叶变换，得到电流的频谱密度图。

• 制频谱图，识别零序电流波形是否存在，并确定波的频率。

4.

35kv电网单相接地故障是电力系统中常见的一种故障，如果不及时检测和排除，将会对电力系统的安全和稳定性造成影响。本文介绍了零序电流检测原理中的两种方法：比较法和频谱分析法。在实际应用中，需要根据具体情况选择合适的检测方法，进行故障的快速定位和处理。

龙源期刊网

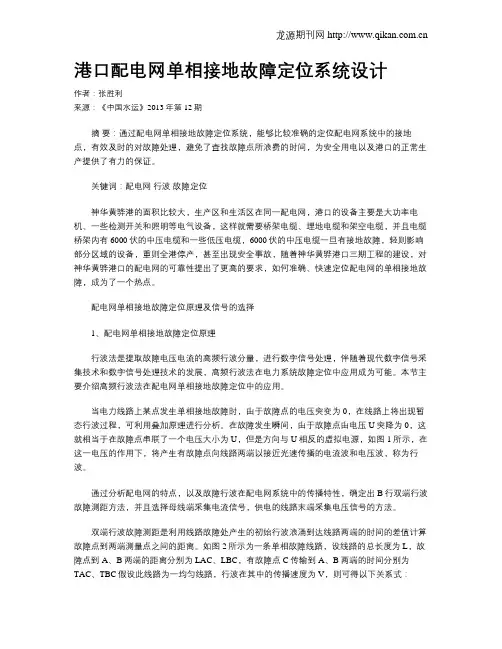

港口配电网单相接地故障定位系统设计

作者：张胜利

来源：《中国水运》2013年第12期

摘 要：通过配电网单相接地故障定位系统，能够比较准确的定位配电网系统中的接地点，有效及时的对故障处理，避免了查找故障点所浪费的时间，为安全用电以及港口的正常生产提供了有力的保证。

关键词：配电网 行波 故障定位

神华黄骅港的面积比较大，生产区和生活区在同一配电网，港口的设备主要是大功率电机、一些检测开关和照明等电气设备，这样就需要桥架电缆、埋地电缆和架空电缆，并且电缆桥架内有6000伏的中压电缆和一些低压电缆，6000伏的中压电缆一旦有接地故障，轻则影响部分区域的设备，重则全港停产，甚至出现安全事故，随着神华黄骅港口三期工程的建设，对神华黄骅港口的配电网的可靠性提出了更高的要求，如何准确、快速定位配电网的单相接地故障，成为了一个热点。

配电网单相接地故障定位原理及信号的选择

1、配电网单相接地故障定位原理

行波法是提取故障电压电流的高频行波分量，进行数字信号处理，伴随着现代数字信号采集技术和数字信号处理技术的发展，高频行波法在电力系统故障定位中应用成为可能。本节主要介绍高频行波法在配电网单相接地故障定位中的应用。

当电力线路上某点发生单相接地故障时，由于故障点的电压突变为0，在线路上将出现暂态行波过程，可利用叠加原理进行分析。在故障发生瞬间，由于故障点由电压U突降为0，这就相当于在故障点串联了一个电压大小为U，但是方向与U相反的虚拟电源，如图1所示，在这一电压的作用下，将产生有故障点向线路两端以接近光速传播的电流波和电压波，称为行波。

通过分析配电网的特点，以及故障行波在配电网系统中的传播特性，确定出B行双端行波故障测距方法，并且选择母线端采集电流信号，供电的线路末端采集电压信号的方法。

10kV配电网单相接地故障及处理措施

摘要：配电网络作为直接面向电力用户的关键供电环节，其安全与稳定的运行直接关系到供电网络的供电质量。但是在实际的运行过程中，配电网络往往会受到各种故障的影响，尤其是单相接地故障严重威胁着配电网络的安全与平稳运行。因此准确且快速的对配电网单相接地故障进行定位与处理，具有相当重要的意义。本文首先介绍了10kV配电网单相接地故障选线方法，然后详细论述了10kV配电网单相接地故障定位方法。并以此为依据总结出了一套切实可行的单相接地故障定位与处理方法。

关键词：电网故障；10kV配电网；单相接地故障；故障处理

随着我国社会经济的发展水平的不断提高，人们对于供电的质量与稳定性提出了更高的要求。而配电网络作为直接面向电力用户的关键供电环节，其安全与稳定的运行直接关系到供电网络的供电质量。但是在实际的运行过程中，配电网络往往会受到各种故障的影响，尤其是单相接地故障严重威胁着配电网络的安全与平稳运行。另外由于10kV配电网络所处的环境十分复杂，存在相当多的配电线路分支，一旦发生单相接地故障，一般很难确认故障的线路。此外发生故障的位置电流相对较小，难以获得较强的故障信号，这也为单相接地故障的定位与处理带来很大的困难。

一、10kV配电网单相接地故障选线方法

根据判断信号模式的不同，10kV配电网单相接地故障选线方法可以分为主动信号法和被动信号法两种。其中主动信号法是将某种频率的信号注入配电网内，并针对该信号进行检测，从而完成单相接地故障的选线工作。主动信号法注入的信号可以分为可变频率信号和单一频率信号。而被动信号法具体可以分为故障稳态信息法、故障暂态信号法和综合信号法。

基于故障稳态信息进行选线，首先就可以针对出线的线路，逐一进行断电，进而检测中性点的零序电压。然后与正常情况进行对比，从而完成选线。这种方法的选线准确率较高，但是选线的速度较慢，且工作量大，同时会对供电的稳定性产生影响。然后还可以根据消弧线圈的失谐度，对正常状态下出线线路中零序回路的零序导纳进行计算，以此作为参考值。当出现单相接地故障时，由于引入了不对称电源，会令该零序导纳值产生变化，通过与参考值进行对比，就可对故障发生的线路进行确定。但本方法仅能在自动调谐的消弧线圈接地系统中进行使用。另外由于故障出现时，系统内会有非线性谐波电流存在于元件和设备中。各次谐波，尤其五次谐波在故障线路中达到最大，并且相反于正常的线路。以此就可以确定故障发生的线路。但是这种方法的缺点在于，由于谐波的分量偏小，造成检测有一定的困难，同时互感器之间的不平衡和接地电阻的干扰均会对此产生显著影响。最后，如果确定参考信号为正弦信号时，结合对出线零序电流在故障之前以及之后，与参考信号的投影差，也可以确定故障线路。这种方法并不受互感器不平衡的影响，但是计算量相对较大。同时当参考信号存在一定偏差时，也会影响选线的准确度。
