PSCAD实验报告学院：水利电力学院班级：姓名：学号：PSCAD实验报告实验一实验名称：简单电力系统短路计算实验目的：掌握用PSCAD进行电力系统短路计算的方法仿真工具：PSCAD/EMTDC实验原理：在电力系统三相短路中，元件的参数用次暂态参数代替，画出电路的等值电路，短路电流的计算即相当于稳态短路电流计算。
单相接地，两相相间，两相接地短路时的短路电流计算中，采用对称分量法将每相电流分解成正序、负序和零序网路，在每个网络中分别计算各序电流，每种短路类型对应了不同的序网连接方式，形成了不同复合序网，再在复合序网中计算短路电流的有名值。
在并且在短路电流计算中，一般只需计算起始次暂态电流的初始值。
实验内容及其步骤：图示电力系统已知：发电机：Sn=60MV A,Xd”=0.16,X2=0.19 ;变压器：Sn=60MV A,Vs%=10.5 ;1)试计算f点三相短路，单相接地，两相相间，两相接地短路时的短路电流有名值。
2)若变压器中性点经30Ω电抗接地，再作1）。
3)数据输入。
4) 方案定义。
5) 数据检查。
6) 作业定义。
7) 执行计算。
8) 输出结果。
模型建立：实验结果与分析：通过PSCAD仿真所得结果为1）、三相短路（有接地电抗）2）、三相短路（无接地电抗）3）、单相接地短路（有接地电抗）4）、单相接地短路（无接地电抗）5）、两相相间短路（有接地电抗）6）、两相相间短路（无接地电抗）：7）、两相接地短路（有接地电抗）：8）、两相接地短路（无接地电抗）：实验二实验名称：电力系统故障分析实验目的：1) 熟悉PSCAD/EMTDC的正确使用；2) 掌握多节点电力系统的建模；3) 掌握元件及不同线路模型参数的设置方法；4) 掌握各种短路故障的建模。
仿真工具：PSCAD/EMTDC一、故障模型建立实验内容及步骤如图1所示系统，利用PSCAD/EMTDC软件完成以下实验内容：（1）新建项目文件；（2）在新项目工作区进行系统建模：将A、B、C、D四个节点分别画在四个模块中，在每段线路中都加入三相故障模块；（3）用500kv 典型参数设置电源和线路的参数（传输线采用Bergeron 模型，每段线路长度分别为AB 段300Km ，BC 段100Km ，AD 段100Km ，DE 段50Km ）；（4）双绕组变压器变比设置为500kv/220kv ，容量为100MVA ，一次测采用星型接法，二次侧采用三角接；设置每个节点的三相电压和电流输出量；（5）设置输出量：将每一节点的三箱电压和电流分别输出显示在两个波形框中。

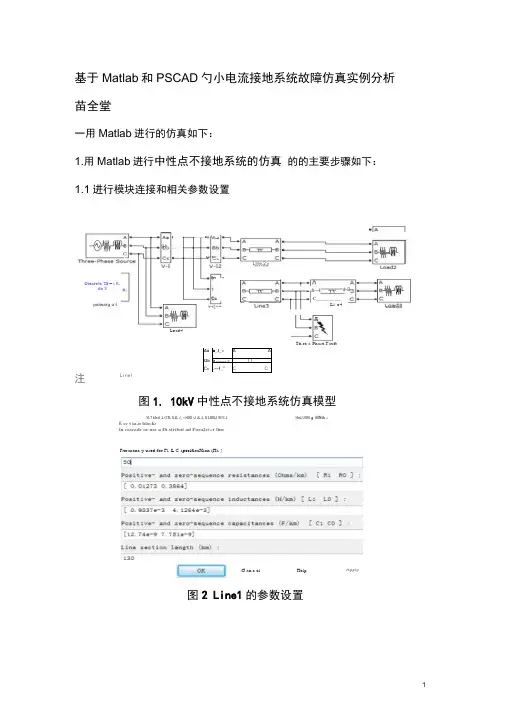

基于Matlab 和PSCAD 勺小电流接地系统故障仿真实例分析 苗全堂一用Matlab 进行的仿真如下：1.用Matlab 进行中性点不接地系统的仿真 的的主要步骤如下： 1.1进行模块连接和相关参数设置Aa ■_l_» AAQb o ------- « TTCc .―1_"CC注Linel图1. 10kV 中性点不接地系统仿真模型VL? kfed. J.1I 3L UJL 【I .弋HUU iJ JL J. U LIUUJ NDE JHmLUUHl 口 tfUNtib 厶E e e t i a-n blocksin cascade or use a Di stribut ad Para2et«r line图2 Line1的参数设置AnCcApplyLoadl■« AaBb9 Cc n&—IJ-Bpaiwarg u Iv-rjLoad4Discrete T E = i fl-da 3C _________Li^e4A Line.2二Th re a-Phase FauftG an c elHelp Fxeauenc-y used for Fl. L C speci f i e aX ion (Hz }图3 Loadl参数设置图4三相电压电流模块参数设置图5故障模块参数设置图6系统的零序电压3U0及每线路始端零序电流 3I0的获取方 法图7故障点的接地电流获取方法12进行仿真。
采用离散算法，仿真结束时间 0.2秒，采样时间1*10-5s,系统在 0.04s 时，发生A 相单相接地。
得出的相关波形如下列图示：3 UNO图8系统三相对地电压波形图图9系统三相线电压波形图41X1O■J■.................. .. -ta 己1: : :■10■ S ■« 1 ■? 1 T!■■.1I……匚……-3 (■j_____i iJ0.020.04 0.06 0.080.1ai20.140.16 0.180.2图10系统零序电压3U0图11 31011 | !■:111:r；::•'•:k ■-. 1r■■::■I. -■•:- 1 i i i111G■图12 3103图13 Id13结果分析：在中性点不接地系统中，当发生a相单相金属接地时，故障时间段为(0.04-0.2)，A相对地电压变为0, BC相对地电压升高的3倍，但线电压仍保持对称故对负荷没有影响。
基于PSCAD的配电网单相接地故障选线算法仿真研究发布时间：2023-01-16T01:56:02.265Z 来源：《中国科技信息》2022年9月17期作者：崔连华罗艳芳[导读] 在我国中压配电网中，大多采用中性点非有效接地方式崔连华罗艳芳（国网山东省电力公司济宁供电公司山东济宁 272000）摘要：在我国中压配电网中，大多采用中性点非有效接地方式。
在配电网发生单相接地故障后，为防止引起严重的安全事故，要求快速地识别接地线路及精确地计算出故障距离，并对接地点予以排除，确保配电网的可靠性、稳定性，为此提出了针对配电网的单相接地故障选线问题。
本文针对PSCAD的故障选线方法开展了仿真验证，试验结果表明了该方法的正确性和适用性，为线路故障预防水平的提升提供有力支撑。
0 引言在配电网中，线路故障包括单相接地、两相短路、两相接地短路、三相短路、三相接地短路、断线等故障。
其中，单相接地故障发生几率最高，并且其余几类故障大多数情况都是由单相接地故障间接引起的，所以对其研究分析是非常重要的。
单相接地故障包括金属性接地故障和电弧接地故障，由于行波法不受运行方式的影响[1]，本节仅对中性点不接地系统的上述两类故障进行分析研究，包括故障特征分析,故障行波的产生，并在PSCAD/EMTDC软件中搭建电弧仿真模型。
1 PSCAD/EMTDC软件PSCAD（Power System CAD）是一个功能强大且灵活的与 EMTDC（ElectromagneticTransients including DC）电磁暂态仿真引擎对接的图形化用户界面 [2]。
PSCAD 允许用户以图形化的方式建立电路、运行仿真、分析结果，同时可线绘图、控制，仿真运行中改变系统参数，对正在运行的仿真结果进行可视化观测，极大的提高了电力系统仿真模型的建立及运行结果的可视化分析能力。
2 故障行波的产生对于中性点不接地系统而言，当单相接地故障发生时，不构成短路回路，故障电流较小，传统的阻抗法无法准确的计算出故障点到测量点的阻抗，无法满足现场对测距结果的精确度的要求。

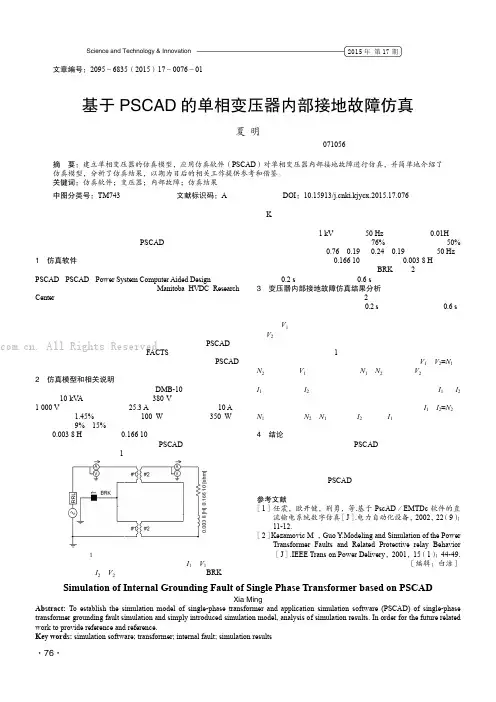

科技与创新┃Science and Technology & Innovation ·76·文章编号：2095－6835（2015）17－0076－01基于PSCAD的单相变压器内部接地故障仿真夏 明（保定天威集团特变电气有限公司设计部，河北保定 071056）摘 要：建立单相变压器的仿真模型，应用仿真软件（PSCAD）对单相变压器内部接地故障进行仿真，并简单地介绍了仿真模型，分析了仿真结果，以期为日后的相关工作提供参考和借鉴。
关键词：仿真软件；变压器；内部故障；仿真结果中图分类号：TM743 文献标识码：A DOI：10.15913/ki.kjycx.2015.17.076变压器作为电力系统输配电环节中的重要电气设备之一，其安全、稳定的运行对电力系统有非常重要的影响。
为了确保变压器能够安全可靠运行，需要对变压器进行仿真研究。
本文主要探讨了如何使用仿真软件（PSCAD）对单相变压器内部接地故障进行仿真分析，并通过仿真研究进行相关结果分析。
1 仿真软件在对变压器内部故障进行仿真时，采用的是仿真软件——PSCAD。
PSCAD（Power System Computer Aided Design）程序是由曼尼托巴高压直流输电研究中心（Manitoba HVDC Research Center）开发的，其最主要的功能是对电力系统进行时域和频域的仿真。
另外，利用它还可以实现对交流系统的谐波研究、暂态扭矩的分析、直流系统的启动、直流系统换相方法研究、串联或并联的多端输电系统的电磁暂态仿真和同杆架设的交直流电路的相互影响等。
对于仿真软件，最典型的应用就是当计算电力系统遭受扰动或参数变化时，参数会随着时间而变化。
此外，PSCAD软件还被广泛应用于高压直流输电、FACTS控制器的设计、电力系统谐波分析和电力电子领域的仿真计算等方面。
应用PSCAD 软件对变压器内部故障进行仿真分析可以得出较为标准的结果。
小电流接地系统单相接地故障分析与仿真兰州石化公司许志军摘要：本文结合石化厂内部电网中性点接地方式的优化改造，对中性点不接地系统和经消弧线圈接地系统的单相接地故障进行了综述，并利用MATLAB软件对两种系统下的单相接地故障进行了仿真，得到了与理论分析相一致的结论，使的单相接地故障的分析更为直观。
关键词：小电流接地系统单相接地故障数值仿真消弧线圈接地中性点电力系统常用的接地方式有两种，即中性点有效接地系统和非有效接地系统，也称为大电流接地系统和小电流接地系统。
对于小电流接地系统，当发生单相接地故障时，只是非故障相对地电压升高√3倍，而线电压维持不变，故不影响三相设备的正常运行，当单相接地电容电流不大时，其所引起的热效应能为电网的各个元件的绝缘所承受，故规程允许电网带接地故障运行1～2小时。
但当接地电流较大时，产生的电弧不易熄灭，易损坏设备绝缘，造成相间短路，或发生间歇性弧光接地，造成弧光接地过电压，持续时间较长时，将对网络中的设备绝缘寿命产生不良影响。
兰州石化公司的6kV系统全部为小电流接地系统，建初因为电力系统较小，中性点全采用了不接地方式，其优点是单相接地电流小，系统带故障能继续运行，但随着公司生产规模的不断扩大，各电力网络也随着变大，单相接地电流增加，发生单相接地时极易引起弧光短路，造成整个电网电压波动，致使各套装置经常停车，设备损坏。
鉴于此，石化厂组织对本厂电力系统中性点运行方式进行了优化改造。
这里结合石化厂改造情况并利用MA TLAB 软件的电力系统仿真工具箱，对6kV电力系统中性点不接地和经消弧线圈接地两种方式作一简析。
1 中性点不接地系统运行方式及分析1.1中性点不接地系统原理中性点不接地系统属小电流接地系统，图1.1为最简单的中性点不接地系统正常运行时图1.1 中性点不接地系统原理图a：接线简图 b：电流电压相量图电容电流的分布，三相对地集中电容相当于一个对称的星形负荷，其中性点电位与电源中性点电位相等，对地电位为零，故各相对地电压分别为各相的相电压，三相电容中的电流是对称的电容电流I CA，I CB，I CC,分别超前相应的相电压90°,三相对地电容电流之和为零，各相对地电容电流值为I=jU XωC0如图1.2a示，当A相直接接地故障时，A相对地电容被短接，相当于容抗为无穷大，A相对地电容电流为零，A相对地电压也为零，而其它两相对地电压则升高√3倍，其相量关系如图1.2b所示，A相接地后，各相间电压仍然是对称的，各相电压为图1.2 中性点不接地系统单相接地示意图a：接线简图b：电流电压相量图U AD=0U BD=E B-E A=E A exp(-j150°)U CD=E C-E A=E A exp(j150°)非故障相中流向故障点的对地电容电流I CB'=jU BDωC0I CC'=jU CDωC0故障点电流I d=I CB'+I CC'其有效值I d=3U XωC0，为正常运行时相对地电容电流的3倍，相位超前故障点电压U d0 90°，即I d=j3U d0ωC0如图1.3所示，假设系统中有ｍ条线路，每条各相对地电容分别为C１,C２,…,Cｍ,第ｉ条线路发生A相经电阻R接地，其接地电流为整个系统非故障相电容电流之和，故障线路零序电流为非故障线路电容电流之和减去故障线路电容电流。
实验一PSCAD/EMTDC故障建模及仿真流程报告人：AP1004510 冯泳发报告时间：2012年4月3日实验目的使用电力系统电磁暂态仿真软件PSCAD/EMTDC进行简单电力系统的故障建模及故障仿真，分析电力系统故障电磁暂态过程。
实验原理电力系统是非常复杂的。
其数学表达式的定义比航天飞行器及行星运动轨迹的定义更要错综复杂和具有挑战性。
EMTDC是具有复杂电力电子、控制器及非线性网络建模能力的电网的模拟分析程序。
当在PSCAD的图形用户界面下运行时，PSCAD/EMTDC结合成的强大功能，使复杂的部分电力系统可视化。
实验内容及步骤1、新建项目文件安装并启动软件，选择File/New/Case，在项目窗口就出现一个默认为noname的例子，将其保存，双击项目栏中的文件名，右侧显示空白工作区。
2、构造电气主接线图1）在Master Library库中找到所需的元件或模型，复制并粘贴到空白工作区。
所需元件有三相电压源、断路器和架空线路，如下图所示。
双击元件则会出现参数设置对话框，在Graphics Display下拉框中选择3 phase view选择则可变为三相视图，若需要改变元件的端口指向，只需右击元件，选择旋转Rotate或镜像Mirror。
2）将元件正确地连接起来。
点击工具栏中的Wire mode按钮，鼠标移到工作区后会变成铅笔状，对着元件的端点点一下左键，移动鼠标，若再点左键可转向画线，只要点击右键就可以完成画线。
连好线后再次点击Wire mode按钮鼠标就可以恢复原状。
其中TLine元件默认是无线传输模式Remote Ends，连接线路如图：3、设置元件参数双击元件或右击元件选择View Properties…电源参数：容量400MVA，220KV，50Hz，相角0度，内阻1欧姆，其余用默认参数；输电线采用架空线Bergeron模型，长度100Km，50Hz，并任选一种架线方式模型，模型可在TLines库中找到，双击工作区的TLine元件，再点击Edit按钮，在出现的窗口中粘贴上所选的模型，其余用默认参数；4、设置故障假设在线路末端出口处发生单相接地故障，在Breakers_Faults库中选取故障模型如下图所示，并连接在工作线路的右端，并双击Timed Fault Logic块，设置故障开始时间为0.2秒和持续时间为0.2秒。

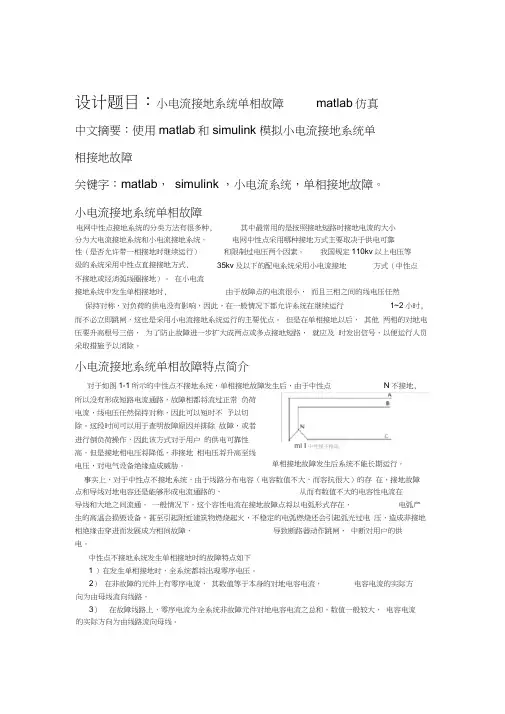

设计题目：小电流接地系统单相故障matlab仿真中文摘要：使用matlab和simulink 模拟小电流接地系统单相接地故障关键字：matlab，simulink ，小电流系统，单相接地故障。
小电流接地系统单相故障电网中性点接地系统的分类方法有很多种, 其中最常用的是按照接地短路时接地电流的大小分为大电流接地系统和小电流接地系统。
电网中性点采用哪种接地方式主要取决于供电可靠性（是否允许带一相接地时继续运行）和限制过电压两个因素。
我国规定110kv以上电压等级的系统采用中性点直接接地方式, 35kv及以下的配电系统采用小电流接地方式（中性点不接地或经消弧线圈接地）。
在小电流接地系统中发生单相接地时, 由于故障点的电流很小，而且三相之间的线电压任然保持对称，对负荷的供电没有影响，因此，在一般情况下都允许系统在继续运行1~2小时, 而不必立即跳闸，这也是采用小电流接地系统运行的主要优点。
但是在单相接地以后，其他两相的对地电压要升高根号三倍，为了防止故障进一步扩大成两点或多点接地短路，就应及时发出信号，以便运行人员采取措施予以消除。
小电流接地系统单相故障特点简介对于如图1-1所示的中性点不接地系统，单相接地故障发生后，由于中性点N不接地, 所以没有形成短路电流通路，故障相都将流过正常负荷电流，线电压任然保持对称，因此可以短时不予以切除。
这段时间可以用于查明故障原因并排除故障，或者进行倒负荷操作，因此该方式对于用户的供电可靠性高，但是接地相电压将降低，非接地相电压将升高至线电压，对电气设备绝缘造成威胁。
mi l屮性掙不椎恥单相接地故障发生后系统不能长期运行。
事实上，对于中性点不接地系统，由于线路分布电容（电容数值不大，而容抗很大）的存在，接地故障点和导线对地电容还是能够形成电流通路的，从而有数值不大的电容性电流在导线和大地之间流通。
一般情况下，这个容性电流在接地故障点将以电弧形式存在，电弧产生的高温会损毁设备，甚至引起附近建筑物燃烧起火，不稳定的电弧燃烧还会引起弧光过电压，造成非接地相绝缘击穿进而发展成为相间故障，导致断路器动作跳闸，中断对用户的供电。
94科技资讯 SC I EN C E & TE C HN O LO G Y I NF O R MA T IO N动力与电气工程1 小接地电流系统仿真模型1.1中性点不接地系统的仿真及理论分析利用MATLAB/Simulink建立一个中性点不接地系统的仿真模型,如图1所示,电源采用模块“Three-phase source”, 三相电源电压37kV,频率50Hz,内部Y型链接。
输电线路L1～L4,均采用“PI Section Line”模型,线路的长度分别为1k m 、200km 、120km、165km,线路其他参数:正序电阻 ,正序感抗 ,正序容抗,负序电阻 ,负序感抗,负序容抗 。
负荷Load1、Load2、Load3、Load4均采用“Three-phase Series RLC Load"模块,有功负荷分别为3M W 、0.5M W 、6M W ,2M W 负荷其他参数:线电压37kV,频率50Hz。
选择在第1条线路出线的1km(即L1与L2之间)处发生C相接地(接地电阻忽略不计)。
根据以上设置的参数,经过计算,系统在第1条线路出线的1km处(L1与L2之间)发生C相金属性接地时各线路始端的零序电流有效值为:同理可得,,接地点的电流为1.2中性点经消弧线圈接地系统的仿真与理论分析在图1的基础上,在电源的中性点上接入一个电感线圈,其他参数不变。
(如图2）要使接地点的电流近似为0(即完全补偿),应满足式中,L为消弧线圈的电感;为系统三相对地电容。
可求得要实现完全补偿应有完全补偿和欠补偿都可能出现串联谐振过电压的问题,实际工程应用中常采用过补偿方式并且过补偿度一般为10％,则消弧线圈的电感应为①作者简介:侯云海(1970，4—),男,吉林永吉人,博士生,副教授,硕士生导师,研究方向:电力变换与节能技术。
小接地电流系统单相接地故障的仿真和研究①侯云海1 李小飞1 张立金1,2(1.长春工业大学电气与电子工程学院 吉林长春 130012;2.内蒙古电力(集团)有限责任公司包头供电局调度处 内蒙古包头 014030)摘 要:小接地电流系统发生单相接地故障时电压、电流零序电压和零序电流等电气量尤其变化的特殊性,一直都是研究人员关注的焦点。
编号毕业设计（论文）题目基于PSCAD/EMTDC的小电流单相接地故障模型仿真二级学院电子信息与自动化学院专业电气工程及其自动化摘要第一小段，应该介绍一下你论文的意义。
然后下面再开始介绍你的工作建立了小电流接地系统的仿真模型，利用电磁暂态程序PSCAD/EMTDC全面仿真了不同故障情况对故障稳态和暂态电压、电流幅值特征和相位特征产生的影响,（这句话太拗口）并得到了相应的零序电压及零序电流的幅值、相位及波形。
通过对仿真数据及波形的进一步分析，得出了小电流接地系统发生单相接地故障时的运行特点,验证了小电流接地故障稳态和暂态分析理论的科学性、合理性。
为了提取配电网单相接地故障选线和故障测距的暂态故障特征量,基于PSCAD/EMTDC的仿真环境,搭建了小电流接地系统的配电网络仿真模型并综合考虑不同短路时刻、不同接地电弧电阻、不同故障距离和线路长度等多个因素,对配电网小电流接地系统的单相接地故障进行了大量仿真。
在配电网单相接地短路故障后的第1个工频周波(0~0.02 s)内故障线路的零序电流包络线的变化速度比非故障线路变化缓慢,包络面积大,但与非故障线路首半波极性相反。
仿真分析表明此暂态特性不受短路时刻、电弧电阻、故障距离和消弧线圈被偿度的影响,为单相接地故障选线和故障测距的研究提供了理论依据。
居然没有目录和参考文献，参考文献至少要30篇，最好超过40篇，要标注在论文里面，你的论文的整体结构还可以，也比较认真，再继续修改一下再拿来我看，要修改好的正式文档关键词：小电流接地系统；单相接地故障；故障选线；PSCAD/EMTDC仿真;选线原理;补偿度;故障相电压AbstractA simulation model of non-solidly grounded system is presented in the paper.Overall simulating of amplitude and phase characteristics of steady-state and transient fault voltage and current on diverse fault conditions is performed by using Electromagnetic Transient Program PSCAD/EMTDC.The amplitude,phase and waveform of the corresponding zero sequence voltage and current can be obtained by the designing program.By further analyzing the simulation date and waveform,the basic principles and characteristics of low-current grounding power systems were presented,verifying the analytical theories of the steady fault and transient fault about single Phase grounding scientific and reasonable.The transient characteristic of single-phase to ground fault is used for the fault line selection and fault distance detection in distribution network. The distribution network simulation model is established for the Neutral Uneffectual Grounded System (NUGS), Various factors, such as different short circuit time, arc-resistances, fault distances, line length and the compensation rates of arc-suppression coil,should be put into over all consideration.The single-phase to ground fault of the NUGS is simulated so as to research the transient characteristics of single-phase to ground fault in distribution network.Through analyzing these transient characteristics such as zero-sequence current and voltage, fault-phase voltage and current, it is concluded that these transient characteristics change with the different short circuit time, arc-resistances, fault distances and the compensation rates of arc-supperession coil, which provide a theory basis to study the fault line selection and fault distance detection for the single-phase to ground fault in distribution network.Key words:non-solidly grounded system;single-phase earth fault;faulty feeder selection;PSCAD/EMTDC simulation;option principle；compensation rate; voltage of fault-phase没有目录？第1章绪论1.1 课题研究的意义电力系统中，配电系统同电力用户的关系最密切，最直接，配电网量大面广，担负着直接为广大用户供电的任务，随着社会经济的发展，人们对电力的需求日益增长，同时对供电质量提出了更高的要求。
在我国6~66KV配电网中,广泛采用点中性点不接地或经消弧线圈接地(谐振接地)的运行方式，即为小电流接地系统。
此种系统发生单相接地故障时电流较小，电网线电压仍然对称，通常允许其维持运行一段时间。
但随着系统容量的增长，馈线增多，尤其是电缆线路的大量使用，导致系统电容电流增大，长时间运行可能会发展成两相短路，也易诱发持续时间长、影响面广的间歇电弧过电压，进而损坏设备，破坏系统安全运行。
因此应尽快找到故障线路排除故障。
针对这一问题，多种解决方案陆续提出，然而很久以来没有得到圆满解决。
造成选线问题难以解决的主要原因是:第一，故障状况复杂,可能是稳定型故障或断续型故障，可能是电阻型故障或电弧型故障:故障状况不同，产生的故障量在数值上、变化规律上相差悬殊;第二，小电流接地电网单相接地故障电流仅为线路对地电容电流，数值非常小，有些故障情况下零序电流可能低于零序CT下限值，测量误差较大;第三，现场电磁干扰以及零序回路对高次谐波及各种暂态量的放大作用，使检测出的故障成分信噪比非常低;第四，对于架空线路，需使用零序滤过器获得零序电流，而零序滤过器存在不平衡电流，一次电网的不平衡也产生零序电流，这些附加电流叠加在微弱的故障电流上，不容易分离出去。
可以看出，选线困难的根本原因是故障信号微弱，并受制于现有的传变测量环节的精度水平，导致各种不利因素的影响非常严重。
随着近一二十年信息技术的跨越发展，尤其是小波理论的完善成熟，基于对故障暂态信息进行检测分析的故障选线技术被提出。
这种方法主要是利用故障信号奇异性、频率结构的变化以及脉冲响应函数的小波变换来对故障进行识别分析。
研究小电流接地系统单相接地暂态过程特点是单相接地故障选线和测距方法的理论基础,目前关于这方面的文献很少。
因此，对这一课题重新研究显的更有现实意义。
由于本课题涉及面广，对专业知识的要求也比较高，因此，我和田文学共同完成这一课题。
我负责对小电流单相接地故障进行建模，并用PSCAD4.2进行仿真，获得图形、数据；田文学用MATLAB7.1进行小波分析，并选出故障线路。
1.2 课题的国内外研究现状1.2.1 小电流接地系统单相接地选线的研究现状电力系统的中性点接地方式是一个综合性的技术和经济问题，它与系统的供电可靠性、人身安全、设备安全、绝缘水平、过电压保护、通信干扰(电磁环境)及接地装置等问题有密切的关系。
在原苏联，小电流接地得到了广泛的应用，其保护原理从过流、无功方向，发展到了群体比幅;日本在供电、钢铁、化工用电中普遍采用中性点不接地或经电阻接地的方式，所以选线原理简单，采用基波无功方向方法。
德国多使用谐振接地的方式，并于上个世纪30年代就提出了反映接地故障开始时暂态过程的单相接地保护原理。
法国在使用中性点经电阻接地几十年后，现在正以谐振接地取代电阻接地，并开发出了基于零序导纳接地保护的选线设备。
在我国，从1958年起就一直对此问题进行研究，提出了多种选线方法，并开发了相应的装置。
这些方法均以零序电压来启动保护或选线装置，根据是否利用故障电流可分为两类，第一类:如比幅法、比相法、群体比幅比相法、首半波法、谐波电流方向法、五次谐波分量法、有功分量法、能量法以及近年出现的小波分析的方法、最大()φI∆原理、模糊推理或模式识别来实现故障选线的多种sin方法;第二类:如拉线法、注入信号跟踪法。
其中利用故障电流的方法还可以细分为基于工频量的方法和基于故障暂态过程的方法。
在基于稳态量的选线方法中，零序电流法在线路长短差别很大并且故障发生在短线上的情况下，或接地电阻很大故障电流很小的情况下，很容易误判，所以该方法几乎被淘汰。
群体比幅比相法及无功方向法在基波电流很小的情况下(如高阻接地或不稳定电弧接地)，不平衡电流、测量误差等干扰因素的影响非常严重，在消弧线圈接地的电网中，需要采用五次谐波进行判断，而电网中五次谐波电压很小，在故障电阻较大的单相接地故障中，五次谐波电流几乎为零。
对于有功分量法，在中性点不接地电网中，或无串并联电阻的消弧线圈接地电网中，故障电流有功分量非常小，尤其对于某些故障类型，故障电流本身已经小到很难测准的程度，再从中提取份额很小的有功分量，就很难具说服力。
