6V×37S+NF-46镀锌一号井钢丝绳 技术要求

钢丝绳技术参数表钢丝绳技术参数表一、钢丝绳的种类钢丝绳是把很多根直径为0.3～3mm的高强度碳素钢钢丝先拧成股,再把若干股围绕着绳芯拧成绳的。

钢丝绳种类很多,按绕捻方法不同可分为左同向捻、右同向捻、左交互捻、右交互捻四种,起重作业中常用右交互捻钢丝绳。

按钢丝绳芯材料不同可分为麻芯、石棉芯和金属绳芯三种,起重作业中常采用麻芯钢丝绳,麻芯中浸有润滑油,起减小绳股及钢丝之间的摩擦和防腐蚀的作用。

按钢丝绳绳股及丝数不同可分为6×19、6×37和6×61三种,起重作业中最常用的是6×19和6×37钢丝绳。

按钢丝表面处理不同又可分为光面和镀钵两种,起重作业中常用光面钢丝绳。

按钢丝绳股结构分类,又可分为点接触绳、线接触绳和面接触绳。

点接触绳的各层钢丝直径相同,但各层螺距不等,所以钢丝互相交叉形成点接触,在工作中接触应力很高,钢丝易磨损折断,但其制造工艺简单。

线接触绳的股内钢丝粗细不同,将细钢丝置于粗钢丝的沟槽内,粗细钢丝间成线接触状态。

由于线接触钢丝绳接触应力较小,钢绳寿命长,同时挠性增加。

由于线接触钢丝绳较为密实,所以相同直径的钢丝绳,线接触绳破断拉力大些。

绳股内钢丝直径相同的同向捻钢丝绳也属线接触绳。

面接触绳的股内钢丝形状特殊,采用异形断面钢丝,钢丝间呈面状接触。

其优点是外表光滑,抗腐蚀和耐磨性好,能承受较大的横向力;但价格昂贵,故只能在特殊场合下使用。

二、钢丝绳的规格参数一般起重作业可采用GB/T8918-1996《钢丝绳》中6×19和6×37钢丝绳,其规格参数见表 1和表2。

直径钢丝绳的抗拉强度/MPa钢丝绳/mm 钢丝/mm1400 1550 1700 1850 2000钢丝破断拉力总和/kN6.2 0.4 20.00 22.10 24.30 26.40 28.607.7 0.5 31.30 34.60 38.00 41.30 44.70 9.3 0.6 45.10 49.60 54.70 59.60 64.4011.O 0.7 61.30 67.90 74.50 81.10 87.7012.5 0.8 80.10 88.70 97.30 105.50 114.5014.O 0.9 101.00 112.00 123.00 134.00 114.5015.5 1.O 125.00 138.50 152.00 165.50 178.5017.O 1.1 151.50 167.50 184.00 200.00 216.5018.5 1.2 180.00 199.50 219.00 238.00 257.50 20.O 1.3 21150 234.00 257.00 279.50 302.00三、钢丝绳的标记目前在起重机上所采用的钢丝绳主要是普通型结构钢丝绳,绳6×19和绳6×37。

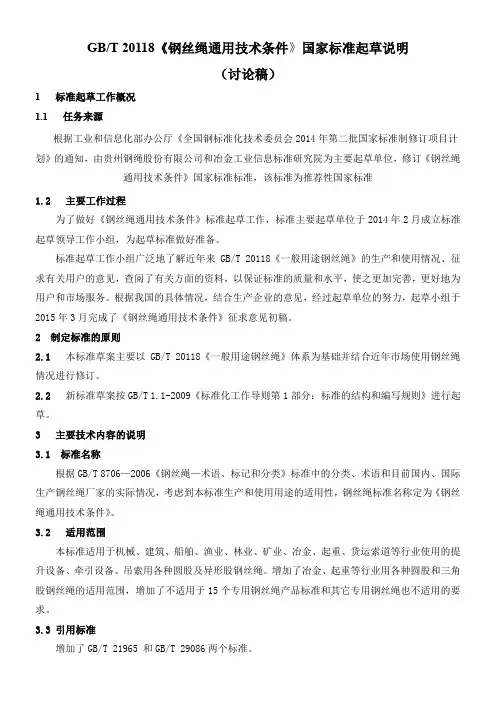

GB/T 20118《钢丝绳通用技术条件》国家标准起草说明（讨论稿）1 标准起草工作概况1.1 任务来源根据工业和信息化部办公厅《全国钢标准化技术委员会2014年第二批国家标准制修订项目计划》的通知，由贵州钢绳股份有限公司和冶金工业信息标准研究院为主要起草单位，修订《钢丝绳通用技术条件》国家标准标准，该标准为推荐性国家标准1.2 主要工作过程为了做好《钢丝绳通用技术条件》标准起草工作，标准主要起草单位于2014年2月成立标准起草领导工作小组，为起草标准做好准备。

标准起草工作小组广泛地了解近年来GB/T 20118《一般用途钢丝绳》的生产和使用情况、征求有关用户的意见，查阅了有关方面的资料，以保证标准的质量和水平，使之更加完善，更好地为用户和市场服务。

根据我国的具体情况，结合生产企业的意见，经过起草单位的努力，起草小组于2015年3月完成了《钢丝绳通用技术条件》征求意见初稿。

2 制定标准的原则2.1 本标准草案主要以GB/T 20118《一般用途钢丝绳》体系为基础并结合近年市场使用钢丝绳情况进行修订。

2.2 新标准草案按GB/T 1.1-2009《标准化工作导则第1部分：标准的结构和编写规则》进行起草。

3 主要技术内容的说明3.1 标准名称根据GB/T 8706—2006《钢丝绳—术语、标记和分类》标准中的分类、术语和目前国内、国际生产钢丝绳厂家的实际情况，考虑到本标准生产和使用用途的适用性，钢丝绳标准名称定为《钢丝绳通用技术条件》。

3.2 适用范围本标准适用于机械、建筑、船舶、渔业、林业、矿业、冶金、起重、货运索道等行业使用的提升设备、牵引设备、吊索用各种圆股及异形股钢丝绳。

增加了冶金、起重等行业用各种圆股和三角股钢丝绳的适用范围，增加了不适用于15个专用钢丝绳产品标准和其它专用钢丝绳也不适用的要求。

3.3 引用标准增加了GB/T 21965 和GB/T 29086两个标准。

3.4 钢丝绳公称直径3.4.1 钢丝绳最大公称直径增加4豪米，由原标准60 mm上线扩大到最大64mm 。

常用钢丝绳技术规格
钢丝绳的的表示方法：
常用的钢丝绳有6×19＋1，6×37＋1等两种。

上述表示钢丝绳规格的三组数字代表三种含义，第一组数字6代表钢丝绳有6股钢丝组成，如8股，第一组数字就应是8；第二组数字19或37代表钢丝绳每股有19或37跟钢丝拧成；第三组数字1代表钢丝绳中有一根油浸剑麻或棉纱纤维的绳芯。

如有的表示方法为：6×19＋1-170-φ24-560的含义前三组数字代表的含义与上述相同，第四组数字170代表这根钢丝绳的钢丝必须保证1mm2的抗拉强度不小于1.7kN，第五组数字φ24表示该钢丝绳的直径为24mm，第六组数字560表示该钢丝绳的长度为560m。

6×19＋1钢丝绳技术参数（GB1102—72）
换算系数K=0.85
6×37＋1 钢丝绳技术参数（GB1102—72）
换算系数K=0.82 (五)、编织防扭钢丝绳
【用途】主要用于张力放线时，作为牵引钢丝绳。

六方形编织防扭钢丝绳主要技术参数（GB1102—72）。

钢丝绳规格表 Prepared on 22 November 2020*29Fi+IWR-1770-ZS-GB8919是直径NAT---是光面钢丝绳，（GAV是镀锌钢丝绳）6X29Fi+IWR——是6股29丝，填充式（Fi），钢芯（IWR）钢丝绳（麻芯是FC）1770——是强度级别，单位兆帕（MPa）ZS——是钢丝绳的捻向（ZS是右交互捻）GB8919——是钢丝绳标准号（GB8918-2006)钢丝绳规格表++++++++++钢丝绳结构钢丝绳直径，mm 允许偏差，mm 最小破断拉力，KN 参考重量，kg/100m7× 7 6× 7+++++++钢丝绳结构钢丝绳直径，mm 允许偏差，mm 最小破断拉力，KN参考重量，kg/100m 7×19 +备注：1、以上产品可采用镀锌、201、202、301、304、316、316L钢丝生产，可进行涂塑处理;2、本产品规格为红色的，属于非常规产品，无库存，生产时按客户要求定做;3、除以上规格外，我公司还可提供其他规格钢丝绳，如：1×37、6×37、7×37等，规格最大可到Φ46mm，也可根据客户规格生产;4、可提供右交互捻（ZS）、右交互捻（SZ）、右同向捻（ZZ）、左同向捻（SS）;5、可提供FC纤维芯（天然合成）、NF（天然纤维芯）、SF合成纤维芯、IWR（金属丝绳芯）、IWS（金属丝股芯）等，特殊规格按实际情况6、本公司产品均附力学检测报告、材质检验报告、产品合格证不锈钢丝规格304.304L.346.316L等各种不锈钢材质用途:可用于航天,石油化工,编网,绑线,制钉,回形针,大头针,工艺品,钢丝绳,建筑,通讯线路,医疗设备器械等表面处理:包装方式:盘卷包装,轴包装,桶包装或按客户具体要求也可根据客户需要,制作特殊规格的产品,并可来料加工产品均附力学检测报告、材质检验报告、产品合格证如对本公司产品有何疑问，可登陆公司网站：。
