配电箱尺寸

TD-P30系列住宅照明信息箱
住宅照明箱：面板为防火阻燃ABS，纯象牙色，强度高，透明材料为PC；底盒材料为优质冷轧钢板，表面喷塑处理，不变形，不氧化，耐腐蚀；端子带阻燃护罩，并采用与小型断路器类似的压线结构，接线安全、可靠；可调节的机构，深度、角度均可调节，非常利于工程安装；轻巧的箱门开闭方式，箱门即可左开又可右开，方便家居应用。

耐着火和异常热能力：IEC60695-2-1，650°C/30秒
周围空气温度：-5℃〜＋60℃，24h内平均值不超过＋35℃
海拔：安装地点的海拔高度不超过2000m
额定绝缘电压：AC 500V
工频耐压：2500V/1min
额定工作电压：AC 230V/400V
额定频率：50Hz/60Hz
额定电流：63V
执行标准：IEC604329：1900 GB7251.3-1997
防护等级：IEC60529 IP40。

乐清市金民电气成套厂PZ30配电箱PZ30系列PZ30模数化终端组合电器是一种安装模数为9mm终端电器的装置，它适用于交流50HZ，额定电压220V 与380V的住宅、车站、商业网和工矿企业的配电中作为对用电设备进行控制，对过载、短路、过电压和漏电超保护作用的一种成套装置。

PZ30X模数化终端组合电器分明装，暗装两种类型。

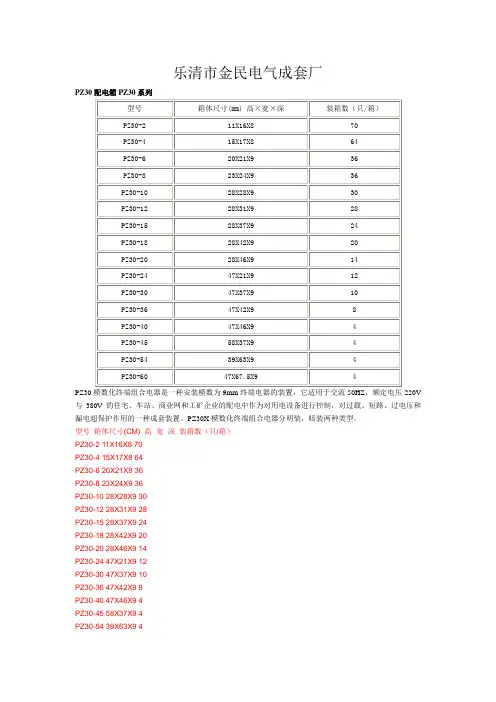

型号箱体尺寸(CM) 高×宽×深装箱数（只/箱）PZ30-2 11X16X8 70PZ30-4 15X17X8 64PZ30-6 20X21X9 36PZ30-8 23X24X9 36PZ30-10 28X28X9 30PZ30-12 28X31X9 28PZ30-15 28X37X9 24PZ30-18 28X42X9 20PZ30-20 28X46X9 14PZ30-24 47X21X9 12PZ30-30 47X37X9 10PZ30-36 47X42X9 8PZ30-40 47X46X9 4PZ30-45 58X37X9 4PZ30-54 39X63X9 4PZ30-60 47X67.5X9 4JXF1挂墙式控制箱(防护箱)JM动力箱动力配电箱是一种根据元件型号、规格、数量设计组装成各种控制功能的配电箱，由于箱体的尺寸规格多样根据安装元件的尺寸大小可任意选择箱体使结构达到完美的组合。

规格分为：防雨箱、明装箱、暗装箱基本型多媒体箱、家庭信息箱、多媒体信息箱特点：基本型家庭信息接入箱箱体，ABS工程塑料盖板，钢板底盒、盒体精装智能家居模块，3个模块安装空间，特别房地产、一般家庭使用基本型多媒体箱、家庭信息箱、多媒体信息箱功能：电话模块：2进8出电话或1进9出电话模块，用户可选择2进6出电话保密模块或2进10出电话模块数据模块：1进4出或5进5出超5类数据模块，实现四个不同地点电脑宽带单机上网或超五类数据转接。

用户可选择2进4出数据模块，或升级5口HUB网络集线器模块,实现网络资源共享。

返回产品列表PZ30系列照明箱我来教你，1P=18mm，18P内排一排，一排的高度300mm的空，二排500mm的空，开关宽度加起来再加200mm这是宽度的空PZ30数模化终端组合电器采用塑料面板型，即美化环境，又便于拆装。

装置内增加接地零端子方便客户接线和走线。

它适用于交流50Hz，额定电压220V、380V的模数化终端电路中。

安装尺寸型号/尺寸A×B×C2＃（暗装）110×125×804＃（暗装）160×140×906＃（暗装）170×200×1008＃（暗装）200×210×10010＃（暗装）260×260×10012＃（暗装）260×300×10015＃（暗装）260×350×10018＃（暗装）260×405×10020＃（暗装）260×460×10024＃（暗装）300×460×10030＃（暗装）350×460×10036＃（暗装）405×460×10045＃（暗装）350×640×100PZ30系列照明箱尺寸型号暗装明装长×宽×深长×宽×深4#125×125×80175×145×80 6#200×160×90230×190×90 8#200×200×90230×230×90 10#250×250×90280×280×90 12#250×290×90280×320×90 15#250×330×90280×360×90 18#250×370×90280×400×90 20#250×410×90280×440×90 24#430×290×90460×320×90 30#430×330×90460×360×90 36#430×370×90460×400×90 45#600×330×90630×360×90 60#430×650×90460×680×90非标箱返回产品列表安装尺寸型号/尺寸A×B×C8＃250×300×15012＃300×400×18016＃400×500×18020＃500×600×18024＃600×700×18032＃600×800×18040＃800×1000×200PZ40系列塑料阻燃电表箱返回产品列表简述PZ40组装式电表箱分暗装和明装两种。

表箱体尺寸标注标准一．住宅电能表箱体尺寸标注标准2. 箱体表面采用环氧树脂静电喷涂或烤漆，5.采用磁卡电度表时，箱面应留插卡孔；箱体采用1.2~1.5mm钢板制作；3.本箱体进线断路器为63A,进线截面不大于25mm2；4.墙体留洞尺寸为箱体尺寸加10mm；二．86系列电能表技术参数2.预付费表一般采用DDY型号，厂家不同而不同；参数参考DD862-6系列；三.住宅户内照明配电箱尺寸参数2.墙体留洞尺寸为箱体尺寸加10mm；3.分路断路器每极宽度为18 mm；四．普通照明配电箱尺寸参数2.箱体采用1.2~1.5mm电解钢板或冷轧钢板制作；3.箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。

4.本箱体进线断路器为63A,进线截面不大于25mm2；5.分路断路器每极宽度为18 mm；6.墙体留洞尺寸为箱体尺寸加10mm；五．动力配电箱尺寸参数2.箱体采用1.2~1.5mm电解钢板或冷轧钢板制作；3.箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。

4.墙体留洞尺寸为箱体尺寸加10mm；5.PC级双电源带分支配电开关箱尺寸：600X800X200六．动力配电柜参数2.PB801柜为高层住宅落地式动力配电柜，柜前检修，可靠墙安装；3.柜体采用不小于2mm冷轧钢板制作；柜体表面采用环氧树脂静电喷涂七．常用变配电室低压配电柜参数七．常用弱电箱体尺寸参数1.户内多媒体箱310*210*120 箱体参考尺寸450x350x150(mm)2.电视分线箱箱体参考尺寸450x350x150(mm)本厂生产的等电位规格有如下：TD28大型（铜）300*200*1 20TD28大型（铁）300*200*1 20TD28中型（铜）180*120*7 0TD28中型（铁）180*120*7 0TD28小型（特厚铜）160*75*50 TD28小型（厚铜）160*75*50 TD28小型（铜）160*75*50 TD28小型（铁）160*75*50 TD28小型（塑壳）160*75*50。
