有部分答单片机练习题

  • 格式：doc
  • 大小：64.50 KB
  • 文档页数：5

1 单片机练习题部分答案 单片机构成及原理 5. 8051单片机有4个I/O口，它们分别是 P0、P1、P2、P3 ，复位后对应它们的内容为 0FFH 。 16．一个机器周期包括 12 个振荡周期，具体分为 6 个状态周期。 17．按执行时间，8051的指令分为 单机器 周期、 双机器 周期和 四机器 周期指令共三种。 18．单片机由CPU\、存储器和 I/O 三部分组成。 19．CPU由 运算器 和 控制器 两部分组成。 20．若不使用MCS—51片内程序存储器，引脚/EA必须 地 。 23．MCS—51有 四 个并行I/O口，由于是准双向口，所以在输入时必须先 写 1 。 1.当使用8751且/EA=1,程序地址小于1000H时，访问的是（ A ）。 A．片内ROM B。 片外ROM C。. 片内/外ROM D。. 不定 2．堆栈操作遵循的原则是（ A ）。 A． 先进后出 B。 先进先出 C。 后进后出 D。 随机 3．欲访问8051单片机的内部程序存储器，则/EA引脚必须为（ A ）。 A．高电平 B。低电平 C。高低电平 D。与PC值有关 4．MCS—51中，一个机器周由（ C ）个时钟周期组成。 A．4 B。8 C。6 D。12 （注：时钟周期=状态周期=2个振荡周期） 6。MCS—51系列单片机复位后其P1口的输出状态为 ( B )。 A．00H B。0FFH C。0F0H D。不定 2-2 8051存储器分那几个地址空间? 如何区分不同空间地址？ 2-4简述直接位寻址区的空间分配，片内RAM中包含那些可位寻址单元？ 2-10 开机复位后，CPU使用那些工作寄存器作为当前工作寄存器？它们的地址是什么？ 2-12 程序状态寄存器PSW的作用是什么？有哪些常用标志位？作用是什么？ 2-14 8051单片机时钟周期与振荡周期之间有什么关系？ 2-15 一个机器周期的时序是怎样划分的？ 2-16 什么叫堆栈？堆栈指针SP的作用是什么？ 3．程序计数器PC、数据指针DPTR、堆栈指针SP分别有哪些特点？ 指令系统与程序设计 3-1什么是寻址方式？MCS—51单片机有哪几种寻址方式？ 3-6 若要完成以下数据传送，如何应用MCS-51指令予以实现？ (1) R1的内容传送到R0。 (2) 外部RAM 20H单元的内容送入R0。 (3) 外部RAM 0020H单元的内容送入内部RAM 20H单元。 (4) 外部RAM 1000H单元内容送内部RAM 20H单元。 (5) 外部ROM 2000H单元内容送R0。 1。MCS-51特殊功能寄存器只能采用 直接 寻址方式。 2．片内20H~2FH范围内的数据存储器，既可以字节寻址又可以 位 寻址。 3．访问MCS-51程序存储器传送命令的操作助记符应为 MOVC 。 4．访问MCS-51片内RAM应该使用的传送指令的助记符是 MOV 。 7．汇编语言中可以使用伪指令，他们不是真正的指令，只是用来 对汇编过程某种控制 。 2

9．执行ANL A,#0FH指令后，累加器A的高4位= 0000 。 19．MOV C,20H源寻址方式为 位 寻址。 20．INC 指令 不 影响CY位。 1．在中断服务程序中，至少应有一条（ D ）。 A．传送指令 B．转移指令 C．加法指令 D．中断返回指令 2．要用传送指令访问MCS-51片外RAM，它的指令操作码助记符应是（ B ）。 A．MOV B．MOVX C．MOVC D．以上都行 6．MOVX A, @DPTR指令中源操作数的寻址方式是（ B ）。 A．寄存器寻址 B．寄存器间接寻址 C．直接寻址 D．立即寻址 10．LCALL 存于2000H开始的地址单元中，执行完相应子程序中的返回指令后， PC=( D )。 A．2000H B．2001H C． 2002H D．2003H 22．指令AJMP的转跳范围是（ C ）。 A．256B B．1KB C．2KB D．64KB 27．对程序存储器的读操作，只能使用（ D ）。 A．MOV指令 B。PUSH指令 C。MOVX 指令 D。MOVC指令 29.。执行返回指令时，返回的断点是（ C ）。 A．调用指令的首地址 B。调用指令的末地址 C。调用指令下一条指令的首地址 D。返回指令的末地址 简答题： 1． 位地址7CH与字节地址7CH如何区别？ 5-2 简述单片机系统中的三大总线。系统扩展时单片机提供的三大总线信号有哪些？ 1.若不使用MCS-51片内存储器，引脚/EA必须接 地 。 2．当MCS-51引脚LEA信号有效时，表示从P0口稳定地送出了 低8位 地址。 3．MCS-51的P0口作为输出端口时，每位能驱动 8 个SL型TTL负载。 4．MCS-51系统中，当/PSEN信号有效时，表示CPU要从 外部程序 存储器读取信息。 6．MCS-51可扩展片外RAM 64 KB，但当外扩I/O口后，其外部RAM寻址空间将 变小 。 7．计算机的系统总线有地址总线、控制总线和 数据 总线。 1．6264芯片是（ B ）。 A. E2PROM B. RAM C. Flash ROOM D. EPROM 2．产生/WR信号的指令是（ D ）。 A. MOCX A, @DPTR B. MOVC A, @A+PC C. MOVX A, @A+DPTR D. MOVX @DPTR, A 中断 1．当使用慢速外设时，最佳的传输方式是 中断 。 2．MCS-51单片机有 5 个中断源，有 2 个中断优先级，优先级由软件填写特殊功能寄存器 IP 加以选择。 3．MCS-51单片机中，T0中断服务程序入口地址为 000BH 。 4．外部中断请求标志位是 IE0 和 IE1 。 6．MCS-51单片机外部中断有 2 种中断信号触发方式，若选用外部中断0为边沿触发方式，则需用指令 SETB IT0 。 选择题： 1．CPU响应（ C ）中断时，不会由CPU自动清除中断请求标志。 3

A．外部中断0 B。外部中断1 C。串行口中断 D。定时器/计数器 T0溢出中断 2．MCS-51中，CPU正在处理定时器/计数器T1中断，若有同一优先级的外部中断/INT0又提出中断请求，则CPU ( B )。 A. 相应外部中断/INT0 B. 继续进行原来的中断 C. 发生错误 D. 不确定 5．中断服务程序的最后一条指令必须是（ C ）。 A．END B．RET C．RETI D．AJMP 6．MCS-51单片机响应中断时，下列哪种操作不会自动发生（ A ）。 6-1 *什么是中断？什么是中断源？ 6-2 MCS-51响应中断的条件是什么？CPU响应中断时，不同的中断源，其中断入口地址各是多少？ 6-3 *MCS-51的外部中断有哪二种触发方式？应如何选择和设定？ 6-4 MCS-51提供了哪几种中断源？在中断管理上有什么特点？个中断的优先权的高低是如何排列确定的？ 6-5 MCS-51单片机的中断系统中有几个优先级？如何设定？ 2． *中断处理和CPU调用子程序处理有什么异同点？ 4． *保护断点和保护现场各解决什么问题？ 定时器/计数器 一、 填空 *1．MCS-51单片机有 2 个16位可编程定时器/计数器，有 4 种工作方式。 *2．MCS-51单片机的最大计数值为 65536 ，此时工作于方式 1 。 3．若定时器/计数器工作于方式0时，为 13 位的定时器/计数器，TL的低 5 位计数器溢出时，向高 8 位的TH进位。 4．当定时器/计数器T0工作在方式3时，要占用定时器/计数器T1的 TR1 和 TF1 两个控制位。 5．当定时器/计数器T0定义为一个可自动重新装入初值的8位定时器/计数器时， TL0 作为8位计数器， TH0 位常数计数器。 10．欲使T1停止工作。应执行一条指令 CLR TR1 ，在工作方式3下，欲使TH0开始工作，应执行一条指令 SETB TR1 。 选择 3．若MCS-51单片机的晶振频率为24MHz,则其内部的定时器利用计数器对外部输入脉冲的最高计数频率是（ A ）。 A. 1 MHz B. 6 MHz C. 12 MHz D.24 MHz 4．设定时器/计数器T1的工作于外部控制方式，则只有在（ D ）情况下，T1才开始工作。 A. TR1=0, INT1=0 B. TR1=1, INT1=0 C. TR1=0, INT1=1 D. TR1=1, INT1=1 5．设定时器/计数器T0工作于方式3，则TH0作为一个独立的8位定时器，它的运行由控制位（ D ）决定。 A. GATE B.INT0 C.TR0 D.TR1 简答： 1．*8051定时器做定时和计数时，其计数脉冲分别由谁提供？ 2．8051定时器的门控信号GATE设置为1时定时器如何启动？ 7．8051的T0、T1用作定时器时，其定时时间与哪些因素有关？

串行口 4

填空： 1．串行口中断的中断标志位是由 硬件 产生，由 软件 清零。 2．进行串行口通信，通信双方需有相同的 数据格式 和 速率（波特率） 。 5．用串行口扩展并行口时，串行口工作方式应选为 0 。 6．按照数据传送方向，串行通信分为 单工 、 全双工 、 半双工 三种方式。 7．计算机通信主要有两种方式： 并行通信 和 串行通信 。 8．异步串行数据通信的帧格式由 起始位 、 数据位 、 奇偶校验位 和 停止位 组成。 选择： 2．控制串行口工作方式的寄存器是（ C ）。 A. TCON B. PCON C. SCON D. TMOD 3．MCS-51单片机的串行口是（ C ）工作的。 A. 单工 B. 半双工 C. 全双工 D.半双工/全双工 #51单片机串行口工作于方式0时，须满足条件（ C ）才能进行数据接收。 A.REN=0 B.RI=0 C.REN=1且RI=0 D.RXD=0 1．计算机的两种通信方式是什么？各有什么特点？ 3．波特率具体含义是什么？为什么说串行通信的双方波特率必须相同？ 简答 1． *用于实现串行通信的数据传送的三种方式分别是什么？并画出示意图进行说明。 2。波特率、字符传送速率的含义分别是什么，有什么联系？ 计算 1． 若异步通信接口按方式2传送，已知其每分钟送4800个字符，其波特率是多少？

系统扩展 1． *单片机系统为什么要进行I/O接口扩展？I/O接口应具有哪些基本功能？ 2． *8255有哪几种工作方式？分别是什么？端口A、B、C的特点有哪些？ 填空： 2．写8255控制字的时候，需将A1、A0置为 1，1 。 3．8255有两个控制字： 工作方式控制字 和 C口按位操作控制字 。 选择： 1．使用8255可以扩展出（ B ）根I/O口线？ A、16根 B、24根 C、 22根 D、32根 2．8255端口A、B均工作在方式0的输入方式时，端口C可作为（ A ）。 A、两个4位I/O端口或一个8位I/O端口 B、状态端口 C、部分引脚作端口A、端口B的联络信号 D、全部作联络信号 简答： 1．8255有哪几部分组成？有哪几种工作方式？ 2．8255的B口可以设定为方式2吗？为什么？ 1． A/D转换器的作用是什么？主要性能技术指标有哪些？ 填空： 1．A/D转换器将 模拟量 转化为 数字量 ，D/A转换器将 数字量 转化为 模拟量 。 2．AD0809是 8 位 逐次逼近 型A/D转换器芯片，内部有 8 路模拟开关。 3．A/D转换器的三个重要指标分别是 分辨率 、 转换时间 和 转换精度 。

合集下载

单片机考试题集及答案

单片机考试题集及答案

1、填空（每空2 分，共40 分）1、MCS-8051系列单片机字长是8 位，有40 根引脚，96系列字长是16 位。

单片机的特点有体积小、价格低、功能全。

2、8051单片机的存储器的最大特点是指令存储器与数据存储器分开编址，Px并行口的地址是与数据存储器统一编址的，或者说属于该存储器。

3、8051最多可以有4 个并行输入输出口，最少也可以有1个并行口，即P1 。

P3常需复用作串行通信、外部中断、外部计数脉冲和读写控制信号。

4、ALE信号的作用是低8位地址锁存。

5、8051复位后，PC= 0 H。

若希望从片内存储器开始执行，EA脚应接高电平，PC值超过0FFF H时，8051会自动转向片外存储器继续取指令执行。

6、8051的C/T是加（加或减）计数的。

7、8051的中断向量表在3 H、0B H和13H、1BH、23H。

8、MOV A，40H 指令对于源超作数的寻址方式是直接寻址。

9、指令JB 0A7H，ABC的作用是若P2口的第7位为1则跳转到ABC 。

（0A7H是P2.7的地址）10、将CY与A的第0位的非求或的指令是ORL C，/ACC.0 ，若原A=0，执行后A= 0 。

2、已知A = 0F8H，当执行ADD A，#0A9H指令后，PSW中的OV、CY、AC、P各为多少？若是有符号数，A中的结果用十进制表示是多少？（共 5 分）[解答] OV：0、CY：1、AC：1、P：1 A：-953、在两个8051间用模式2进行串行通信，A机并行采集外部开关的输入，然后串行传输给B机；B机接收后并行输出控制LED发光。

画出连接示意图，写出完整的程序。

（共15 分）一、填空题1．单片机由CPU、存储器和三部分组成。

2．若不使用MCS-51片内存储器，则引脚必须接。

3．微处理器由寄存器块、控制器和三部分组成。

4．当MCS-51引脚ALE信号有效时，表示从P0口稳定地送出了。

5．MCS-51的P0口作为输出端口时，每位能驱动个LS型TTL负载。

单片机练习题标准答案

单片机练习题标准答案

单片机练习题标准答案单片机练习题答案一、填空题1、若单片机振荡脉冲频率为6MHz时，一个机器周期为______２μｓ_＿_＿_＿＿_。

2、AT8９Ｃ51单片机得XTAL1与XＴAＬ2引脚就是＿__外接晶振或时钟＿_引脚。

３、定时器／计数器得工作方式3就是指得将定时器/计数器T０拆成两个独立得8位计数器。

4、若由程序设定RS1、RＳ０＝01,则工作寄存器R0~R7得直接地址为_＿0８～０FH____.5、写出完成相应功能得汇编指令：将立即数1１H送到R2____ ＭOV R2，#1１H _＿_＿、使ACC、２置位____ SＥTB AＣＣ、２＿_、使累加器得最低2位清零_＿_ AＮL A,#0ＦCH ___。

６、Ａ／Ｄ转换得作用就是将__模拟____量转为数字量。

ＡDC0809就是_＿8___位得Ａ/D转换芯片。

７、８051得堆栈区一般开辟在用户RAM区得地址为3０Ｈ~7FH。

８、所谓寻址,其实质就就是__如何确定操作数得单元地址问题＿。

9、若单片机振荡脉冲频率为12MＨｚ时，一个机器周期为____１μs ______．10、定时器中断请求发生在__计数溢出得时候＿___＿。

１1、中断响应时间就是指_＿从中断请求发生直到被响应去执行中断服务程序所需得时间___＿。

1２、通过CＰＵ对I/O状态得测试,只有I/O已准备好时才能进行I/O传送，这种传送方式称为＿___程序查询方式＿__。

１3、在中断服务程序中现场保护与现场恢复期间,中断系统应处在__关中断＿_状态。

１4、8０51单片机得内部硬件结构包括了：中央处理器(CＰU）、数据存储器(RAM）、程序存储器、与2个16位定时/计数器以及并行I/O口、串行口、中断控制系统、时钟电路、位处理器等部件,这些部件通过内部总线相连接。

15、MＣS-5１得堆栈只可设置在RＡＭ得地址为30Ｈ～７ＦH,堆栈寄存器sp就是８位寄存器。

1６、MＣS-5１单片机得P０~Ｐ4口均就是并行I／O口,其中得P0口与P2口除了可以进行数据得输入、输出外，通常还用来构建系统得数据总线与地址总线，在Ｐ０～P4口中,P0为真正得双相口，Ｐ1—Ｐ3为准双向口；P3口具有第二引脚功能。

单片机部分答案第四版北航马忠梅

单片机部分答案第四版北航马忠梅

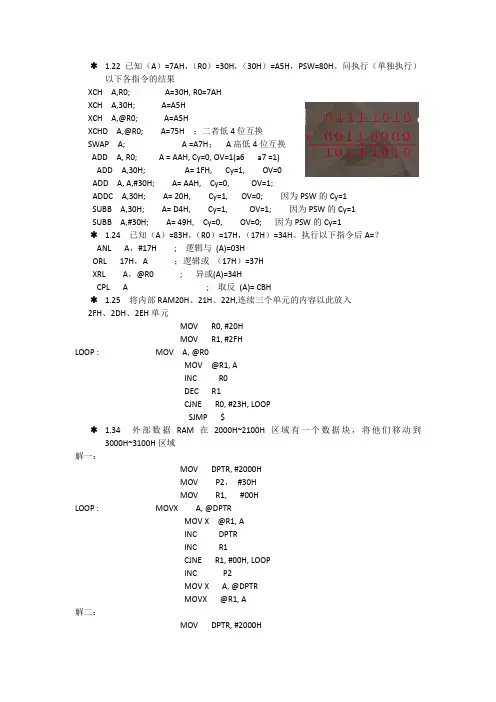

← 1.22 已知（A）=7AH，（R0）=30H，（30H）=A5H，PSW=80H。
