中国数字电视视频信号基本参数

  • 格式：doc
  • 大小：52.00 KB
  • 文档页数：1
6.75
37.125
R,G,B,Y每行总取样数(像素)
864
2640
R,G,B,Y每行有效取样数(像素)
720
1920
数字行消隐宽度(像素)
144
720
行同步前肩宽度(像素)
11
483
行同步宽度(像素)
63
88
数字行正程与行同步基准间距(像素)
101
149
取样定理限定的图像水平清晰度理伦值(电视线)
中国数字电视视频信号基本参数
DTV系统
576i
1080i
帧频(Hz)
25
25
每帧总行数
625
1125
行频(kHz)
15.625
28.125
隔行比
2:1
2:1
场频(Hz)
50
50
图像宽高比
4:3(16:9)
16:9
Er',Eg',Eb',Ey标称电平(mV)
0(黑)-700(白)
Ecb',Ecr标称电平(mV)
9帧频hz每帧总行数行频khz隔行比场频hz图像宽高比eregebey标称电平mvecbecr标称电平mv同步信号形式与标称电平mvrgby取样频率mhzrgby取样周期ns模拟基色有度度信号标称带宽取样理论带宽mhz系统时钟频率mhzcbcr取样频率mhzrgby每行总取样数像素rgby每行有效取样数像素数字行消隐宽度像素行同步前肩宽度像素行同步宽度像素数字行正程与行同步基准间距像素取样定理限定的图像水平清晰度理伦值电视线视频标称带宽限定的图像水平清晰度理伦值电视线rgby每帧有效行数cbcr每行总取样数像素cbcr每行有效取样数像素cbcr每帧有效行数4
576
1080
取样结构
固定,正交;Cb,Cr取样点彼此重合且从Y的第1个取样点开始隔点重合
像素宽高比
1.07(4:3),1.42(16:9)
1.00
R,G,B,Y,Cb,Cr量化,编码精度(bit)
8或10线性量化,PCM
R,G,B,Y峰值量化电平
N=8 16(黑)/235(白),N=10 64(黑)/940(白)
±350
同步信号形式与标称电平(mV)
单极性二电平-300
双极性三电平±3ቤተ መጻሕፍቲ ባይዱ0
R,G,B,Y取样频率(MHz)
13.50
74.25
R,G,B,Y取样周期(ns)
74.074
13.468
模拟基色有度度信号标称带宽/取样理论带宽(MHz)
6/6.75
30/37.125
系统时钟频率(MHz)
27
27
Cb,Cr取样频率(MHz)
Cb,Cr峰值量化电平
N=8 16(黑)/128/240(白),N=10 64(黑)/512/960(白)
540(4:3),405(16:9)
1080
视频标称带宽限定的图像水平清晰度理伦值(电视线)
480(4:3),360(16:9)
872.73
R,G,B,Y每帧有效行数
576
1080
Cb,Cr每行总取样数(像素)
432
1320
Cb,Cr每行有效取样数(像素)
360
960
Cb,Cr每帧有效行数(4:2:2)

合集下载

数字电视标准

数字电视标准

ATSC中，TCM编码框图如下图所示，分为干 扰滤波器预编码器、格栅编码器和8电平符号 映射器三部分。
ATSC 的格栅编码器
干扰抑制滤波器 预编码器
格栅编码器
X2
Y2
D
X1
Y1
D
D
8电平符号映射器
Z2 Z2 Z1 Z0 R
0 0 0 -7
0 0 1 -5 0 1 0 -3 R
0 1 1 -1
Z1 1 0 0 +1 1 0 1 +3
TCM编码后只是使一定幅度的调制载波的幅度分级 数目加倍，级差减半，并不影响已调波携载的信息 速率和所需的信道带宽。
由于信号具有的TCM编码特性，又有加强的纠错能 力，接收端的TCM解码总效果是解码差错降低。
增加了编解码电路的复杂性。
在TCM编码后的8电平残留边带载波调幅 （8VSB）中，6 MHz已调制载波带宽内可传 送的MEPG-2的恒定码率为
像素数
宽高比 扫描参数
（水平×垂直）
1920×1080 16:9
60I， 30P，24P
1280×720 16:9
60P，30P，24P
704×480 16:9/4:3 60I， 60P，30P，24P
640×480 4:3
60I， 60P，30P，24P
HDTV：一帧图像207.36万像素、92.16万像素 SDTV：一帧33.792万像素 、 第四行：计算机VGA格式，一帧30.72万像素，
Z0
1 1 0 +5 1 1 1 +7
D=12符号延时
格栅编码器的输入X2、X1是数据交织器串行数据流 输出，经串/并变换后的两路并行数据流，每对X2、 X1代表一个符号（2bit)，有四种状态。 X2经过由梳状滤波器组成的一个预编码器实施梳状 滤波，延时器D使数据延时12个符号时间，输出为 Y2。相应的X1改标记为Y1。这个数字滤波器减弱 与NTSC信号之间的同频道干扰。 在格栅编码器中，Y2直通后记为Z2, Y2在后面的符 号映射器中，由其1、0值决定了输出8电平的正、 负值。
数字电视标准

数字电视标准

数字电视标准数字电视是指利用数字技术传送电视信号的一种电视传送方式。

数字电视标准是指在数字电视传输和接收方面所遵循的技术规范和标准。

数字电视标准的制定对于数字电视的发展起着至关重要的作用，它可以保证数字电视的传输质量和接收效果，也可以促进数字电视产业的健康发展。

目前，国际上主要采用的数字电视标准有ATSC、DVB和ISDB等。

ATSC（Advanced Television Systems Committee）是美国的数字电视标准，它采用8VSB（8-level Vestigial Sideband）调制方式，具有传输距离远、抗多径干扰能力强的特点。

ATSC标准在美国和加拿大等地得到了广泛应用，是北美地区主要的数字电视标准。

DVB（Digital Video Broadcasting）是欧洲的数字电视标准，它采用COFDM（Coded Orthogonal Frequency Division Multiplexing）调制方式，具有抗多径干扰、频谱利用率高的特点。

DVB标准在欧洲、澳大利亚等地得到了广泛应用，是全球范围内使用最广泛的数字电视标准之一。

ISDB（Integrated Services Digital Broadcasting）是日本的数字电视标准，它采用地面波和卫星波的混合传输方式，具有传输距离远、抗多径干扰能力强的特点。

ISDB标准在日本、巴西等地得到了广泛应用，是亚洲和南美地区主要的数字电视标准。

除了上述的主要数字电视标准外，还有一些其他的数字电视标准，如中国的DTMB（Digital Terrestrial Multimedia Broadcasting）标准、韩国的DMB（Digital Multimedia Broadcasting）标准等。

这些数字电视标准在各自的国家和地区得到了广泛应用，为当地的数字电视产业发展做出了重要贡献。

数字电视标准的制定需要考虑多方面的因素，如传输距离、频谱利用率、抗干扰能力、成本等。

卫星电视接收参数

卫星电视接收参数

知识创造
卫星电视接收参数

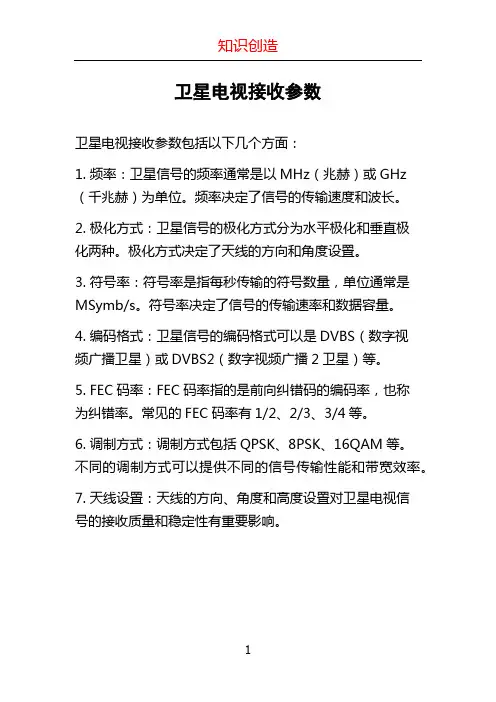

卫星电视接收参数包括以下几个方面：
1. 频率：卫星信号的频率通常是以MHz（兆赫）或GHz （千兆赫）为单位。

频率决定了信号的传输速度和波长。

2. 极化方式：卫星信号的极化方式分为水平极化和垂直极
化两种。

极化方式决定了天线的方向和角度设置。

3. 符号率：符号率是指每秒传输的符号数量，单位通常是MSymb/s。

符号率决定了信号的传输速率和数据容量。

4. 编码格式：卫星信号的编码格式可以是DVBS（数字视
频广播卫星）或DVBS2（数字视频广播2卫星）等。

5. FEC码率：FEC码率指的是前向纠错码的编码率，也称
为纠错率。

常见的FEC码率有1/2、2/3、3/4等。

6. 调制方式：调制方式包括QPSK、8PSK、16QAM等。

不同的调制方式可以提供不同的信号传输性能和带宽效率。

7. 天线设置：天线的方向、角度和高度设置对卫星电视信
号的接收质量和稳定性有重要影响。

1。

模拟视频信号几个参数说明

模拟视频信号几个参数说明

模拟视频信号几个参数说明模拟视频信号！几个参数说明！2010年11月20日星期六14：12周期性地采样过程称之为扫描,最常用的扫描方法是：逐行扫描(progressive scanning)和隔行扫描(interlaced scanning)；逐行扫描是在每一根%t的时间内对一个完整的图像进行扫描,被称为一帧(frame)；在回扫间隔内,为了消除CRT上接收的回归而插入消隐脉冲,为了使接受机的水平和垂直扫描电路同步,还要在消隐信号的头部附加同步脉冲.同步脉冲确保了图像起始于CRT的左上角.垂直清晰度,宽高比以及帧/场率,垂直清晰度与每帧的扫描行数有关,宽高比是一帧的宽度与高度之比.如果显示的刷新频率大于50次/秒,则人眼就不会感觉到光闪烁变化.因为显示设备只可能产生非负的基色,而且需要足够的亮度,实际上这里存在着一种对可能再现全部色彩的限制；分量模拟视频：CAV,给出了最佳的色彩再现,但CAV的传输需要这三个分量完全同步已经三倍以上的带宽；复合视频图像信号格式对在亮度信号的峰值处的色度分量进行编码,使其作为一种具有和亮度信号带宽相同的单一信号来分布.PAL电视标准PAL电视标准，每秒25帧，电视扫描线为625线，奇场在前，偶场在后，标准的数字化PAL电视标准分辨率为720*576,24比特的色彩位深，画面的宽高比为4：3,PAL电视标准用于中国、欧洲等国家和地区。
