110kV隔离开关技改施工组织及技术方案

  • 格式：doc
  • 大小：365.00 KB
  • 文档页数：24

110kV刀闸技改施工安全技术组织措施 一、工程概况： 1.1 工程名称：110kVXX变110kVⅡ段刀闸技改 1.2 工程规模： ①由于#2主变17B1刀闸、#2主变中性点刀闸17B8、内桥17M1刀闸、110KvⅡ段PT刀闸17M4 共四组刀闸非完善化产品，且经常出现发热，此次安排对这两组刀闸进行技改 本次隔离开关技改的内容是：隔离开关所有安装的零部件拆除，端子箱更换及部分二次回路改造（含敷设电缆）等。拆下110kV旧隔离刀闸运往指定场地摆放

1.3 设计技术交底 ①本次大修的隔离开关为户内布置，其基础槽钢应采用不少于两根-60*6扁钢在不同地点与主接地网相连接。 ②本设计的安装图系由厂家提供的电子版图纸绘制,安装单位在现场施工时应对到货设备与设备安装图进行核对尺寸后方可进行安装。。 ③本工程为技改工程，新装的电缆在经过老电缆沟，原有防火设施可能被破坏，届时必须予以修复。 ④本期施工时需要认真核对现场，若设计图纸中出现某些与现场不符的情况,则请现场施工时施工单位需注意各图纸说明并结合现场实际情况认真核对后接XX变110kV II段刀闸技改工程 施工安全、技术、组织措施 第 2 页 共 30 页 线。施工单位在现场施工时如对设计图纸中的接线有改动，则请做好记录并及时联系设计单位。

二、施工组织措施 (1)施工组织机构的设置 2.1.1 筹建单位：供电有限公司 项目负责人： 2.1.2施工管理单位：电力工程有限公司 项目负责人： 施工班组：工程队 项目负责人： 工作负责人： 安全员： 工作班人员： 2.1.3 现场监理：监理咨询有限公司 2.1.4 设计单位：设计院

2.2.1施工技术资料准备 本工程电气部分图纸由建设单位提供3份图纸，用于施工组技术负责人1份，施工班组1份，竣工图1份。 2.2.2施工技术工作准备 施工前技术人员必须预先熟悉电气安装施工图，审核图纸，发现问题应及时与建设、监理沟通，必要时通过工程联系单通知设计院；参加施工图会审，并对施工人员进行技术交底。 开工前工程施工技术管理组必须对全体人员进行安全及技术交底，熟悉设备现场状况、安全措施、带电部位及危险点。工地负责人要组织工程施工人员学习XX变110kV II段刀闸技改工程 施工安全、技术、组织措施 第 3 页 共 30 页 公司的质量安全和环境管理的方针、目标及其内涵，使职工对贯彻落实三大体系有全面的了解。

2.2.3工程设备、材料准备 变电所本期工程安装的设备要求在电气安装开工前到位。为确保工期，有关部门应会同建设、监理单位预先对到货的设备进行核对、检查。 主要设备： 序号 设备名称 型号及规格 单数量 备注 1 隔离开关 GW5A-126DDW/2000A 双组 1 2 隔离开关 GW5A-126DW/2000A 左接组 1 3 隔离开关 GW5A-126DW/2000A 右接组 1 4 中性点隔离开关 GW13-72.5/630A 组 1 5 控制电缆 KVVP22-450/750 10*1.5 米 20 6 控制电缆 KVVP22-450/750 14*4 米 20 7 控制电缆 KVVP22-450/750 4*1.5 米 220 8 控制电缆 KVVP22-450/750 4*2.5 米 70 9 控制电缆 KVVP22-450/750 7*1.5 米 60 10 控制电缆 KVVP22-450/750 7*2.5 米 80 11 控制电缆 KVVP22-450/750 7*4 米 80 12 五防编码锁 1套 三、乙供材料

1 钢芯铝绞线 LGJX-240/30 米 200 2 设备线夹 SY-240/30B(80*80) 付 24 3 设备线夹 SY-240/30A(80*80) 付 14 4 T型线夹 TY-240/30 付 7 5 钢管 Φ32 米 120 6 防火涂料 G60-3 千10 7 有机防火堵料 千200 XX变110kV II段刀闸技改工程 施工安全、技术、组织措施 第 4 页 共 30 页 8 防火砖 240*120*60 块 48 9 自动空气开关 C65N-1P-10 ~415V 只 4 10 槽钢 [10 L≈400 块 26 11 膨胀螺栓 M10*80 套 20 12 钢板 400*400，δ=10 块 5 热镀锌 13 钢板 Φ170，δ=6 块 5 热镀锌 14 六角头螺栓 M16*60 套 16 配帽、平垫、弹簧垫、 15 六角头螺栓 M16*50 套 20

16 六角头螺栓 M18*60 套 36 17 钢板 230*140，δ=10 块 4 热镀锌 18 钢板 355*180，δ=10 块 4 热镀锌 19 槽钢 [10 L≈230 块 3 热镀锌 20 槽钢 [10 L≈410 块 4 热镀锌 21 钢板 300*100 δ=10 块 20 热镀锌 22 镀锌钢管 Φ150 L=1400 根 5 壁厚6mm 23 扁钢 -60*6 米 3 24 抱箍（加强型） Φ300 付 1 热镀锌 25 六角头螺栓 M10*40 套 1 26 槽钢 [10 L≈140 块 3 27 钢板 360*300,δ=10 块 1 热镀锌

2.2.4施工场地准备 施工现场按规划指定区域（站门口）设临时材料、普通材料堆放区等。

2.2.5设备材料到货后，应按照检验计划及公司“进货检验和试验实施细则”要求，进行检验。 2.2.6 五项基本要求：有合格证；有质量检验资料；某些设备材料必须在专XX变110kV II段刀闸技改工程 施工安全、技术、组织措施 第 5 页 共 30 页 门机构检验和试验；无正式标准的新型产品应取得有关部门技术鉴定并证明合格。 2.2.7 对所准备的施工机械及专用工具要进行全面检查和保养，使之处于完好状态，以保证工程的顺利进行。

2.3 施工综合进度计划 2.3.1 本工程项目预计于2012年7月1日开工，7月10日竣工投产，具体施工时间由业主单位确定，具体计划如下： ①2012年5月19日-5月16日 进行停电前一次、二次现场勘查，核对现

场与图纸；并向筹建部门提出停电申请、办理设备预异动单 ②2012年6月20日-6月30日 办理二次工作票，设备、主要材料、施工设备进站。提前办理工作票、动火票、二次安全措施票、设备异动单。 ③2012年7月1日8:00-7月2日 12:00 #2主变17B1刀闸、#2主变中性点刀闸17B8、内桥17M1刀闸、110kVⅡ段PT刀闸17M4 共四组刀闸技改

安全措施：110kVⅡ段母线及母线PT转转检修，1110kV#2主变转检修、内桥17M开关转检修（备注：110kVⅠ段母线带电、110kVXXⅡ线线路带电 ） 每天安排一组刀闸 刀闸大修 2.4 施工工具配置表 XX变110kV II段刀闸技改工程 施工安全、技术、组织措施

第 6 页 共 30 页 序号 名称 规格 单位 数量 备注 （执行完成请

√

1 电源插座、单相三线电缆盘 220V/10A 只 若干 √ 2 个人工具箱 箱 若干 √ 3 试验导线 套 若干 √ 4 数字式万用表 FLUKE112系列万用表 只 若干 在有效期内 √

5 线号打字机、电缆挂牌号机 专用 台 各一台 打电气号头专用 √ 6 摇表 台 1 √ 7 液压小车 辆 1 √ 8 吊装工具 个 1 吊杆及支撑杆、吊具 √ 9 绳索 付 若干 √ 10 木榔头 把 1 11 铁榔头 把 2 12 錾子 把 3 13 加柄螺丝刀 把 2 14 管子钳 把 2 15 活扳手 10in 把 1 16 梅花扳手 12、14、17、19in 把 10 XX变110kV II段刀闸技改工程 施工安全、技术、组织措施 第 7 页 共 30 页 17 呆扳手 12、14、17、19in 把 5 18 机油枪 把 1 19 黄油枪 把 2 20 清洗盆 个 2 21 半圆挫 把 1 22 板挫 把 1 23 专用吊具 套 1 24 专用检修工具 套 1 25 安全带 条 4 26 手用工具 套 若干 27 塞尺 把 1 28 梯子 架 1 29 火焊工具 套 1 30 电焊工具 套 1 31 台钻 台 1 32 切割机 台 1

材料 序号 名称 规格 单位 数量 备注 （执行完成请√ XX变110kV II段刀闸技改工程 施工安全、技术、组织措施

第 8 页 共 30 页 1 绝缘胶布 3M绝缘胶布：红、黄、黑色 卷 若干 安全措施用红色; 试验临时拆线用黄色

√

2 手套 纱布 付 若干 防静电 √ 3 铜导线 1.5或2.5mm2 米 若干 改线用 4 记号笔 红/黑 支 若干 √ 5 标示牌 双孔30mm×60mm 块 若干 √

6 内齿圆套管 ф2.5mm 米 若干 √ 7 接地铜鼻子 ф35mm 个 若干 √ 8 聚氯乙烯带 卷 若干 √ 9 热缩管 ф22 米 若干 √ 2.5 施工平面布置图（详见附图）

合集下载

110变电站改造工程_施工组织设计[1]

110变电站改造工程_施工组织设计[1]

目录第一章工程概况及施工准备1.1 工程概况1.2 工程特点1.3施工准备工作第二章施工现场组织机构2.1 施工现场组织机构关系图2.2 各主要管理机构的职责2.3 工程主要负责人简介2.4 项目部与业主、运行单位、监理及设计的工作配合2.2 主要管理人员配备及简历2.3 主要管理人员管理职责及权限2.4 内部经济责任2.5 公司对项目的保障第三章施工现场平面布置图3.1 材料堆放3.2 施工用电、用水3.3 现场临时设施第四章施工方案4.1 施工准备4.2 施工工序总体安排4.3 主要工序和特殊工序的施工方法4.4雨季施工措施4.5 技术管理第五章工期及施工进度计划5.1 工期规划及要求5.2 施工进度计划网络图5.3 工程主要设备及材料进场计划第六章质量管理6.1 质量目标6.2 质量管理保证体系及管理措施6.3 质量管理机构的主要职责6.4 质量管理措施6.5 质量管理及检验标准6.6 质量保证技术措施第七章职业健康及安全管理7.1 职业健康安全管理措施7.2 职业健康安全管理职责7.3 职业健康安全设施配置7.4 职业健康安全保证措施7.5 职业健康安全薄弱环节及预防措施7.6 重要和特殊工序安全过程控制第八章文明施工管理和环境保护8.1 文明施工的目标、组织机构8.2 文明施工管理措施8.3 文明施工考核、管理办法8.4 环境保护第九章计划、统计和信息管理9.1 计划、统计报表9.2 信息管理及措施第十章工程验收和投产10.1 验收10.2 投产第十一章竣工资料及施工记录的移交11.1 移交程序11.2 竣工资料第一章工程概况及施工准备1.1 工程概况1.1.1 工程简述工程名称：110kV塘綴变电站改造工程。

建设单位：广东省电网湛江吴川供电局。

设计单位：湛江雷能电力设计有限公司。

要求工期：实际施工工期为天（不包括拆旧和停电作业时间），开工日期以批准的开工报告为准。

质量要求：满足国家或电力施工验收规范，达到质量评级的合格标准和达标投产要求。

110kV配电线路工程施工组织设计方案

110kV配电线路工程施工组织设计方案

110kV配电线路工程施工组织设计方案
一、项目概述
本项目是一个110kV配电线路工程，旨在实现电力输送和分配功能。

该项目将采用以下施工组织设计方案。

二、施工组织方案
1. 施工队伍组建
在本项目中，将组建由经验丰富的电力施工人员组成的施工队伍。

施工队伍将分为以下几个部门：
- 调度部门：负责协调施工进度和资源调配。

- 施工部门：负责具体施工活动的实施。

- 安全监测部门：负责施工现场安全监测和事故预防。

2. 施工流程安排
本项目的施工流程安排如下：
- 地勘阶段：对施工地点进行勘测和评估，确定施工方案。

- 材料采购阶段：根据施工方案需求，采购所需材料。

- 基础施工阶段：进行电缆敷设、杆塔建设等基础工作。

- 线路连接阶段：进行线路连接和绝缘处理。

- 调试验收阶段：对线路进行调试和验收，确保正常运行。

3. 施工安全措施
为确保施工过程的安全，本项目将采取以下措施：
- 建立施工现场安全管理制度。

- 提供必要的安全防护装备。

- 定期进行安全培训和演练。

- 加强对施工现场的巡查和监测。

4. 施工质量控制
为保证施工质量，本项目将执行以下质量控制措施：
- 根据相关标准和规范进行施工。

- 建立施工质量检查制度。

- 实施施工过程中的质量控制和质量验收。

三、总结
本文档为110kV配电线路工程施工组织设计方案，包括施工队伍组建、施工流程安排、施工安全措施和施工质量控制。

通过执行这些方案，我们将确保工程按时、按质完成。

110kV变电站电气安装施工方案(完整版)

110kV变电站电气安装施工方案(完整版)

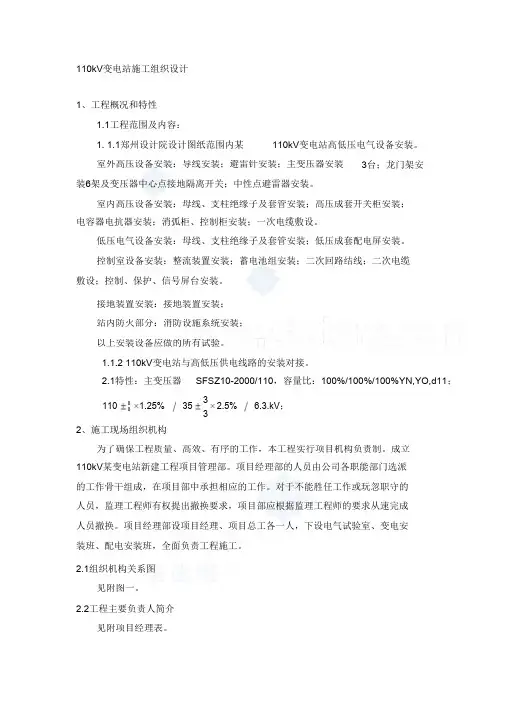

110kV 变电站施工组织设计1、工程概况和特性1.1工程范围及内容：1. 1.1郑州设计院设计图纸范围内某 110kV 变电站高低压电气设备安装。
