１.２ 爪型干式真空泵的结构

爪型干式真空泵的结构，一般采用多级转子串联，或罗茨转子与多级转子串联的形式，组成多级爪型干式真空泵。

合集下载

水环式真空泵工作原理及作用

水环式真空泵工作原理及作用

水环式真空泵：工作原理与应用水环式真空泵是一种常用的气体排放和抽真空的设备，广泛应用
于化工、食品、医药等领域。

那么，水环式真空泵的工作原理是什么？它有哪些作用呢？
一、工作原理
1.玻璃器皿或真空室通过进气口引入气体。

2.当气体进入真空泵后，水环泵轮开始旋转，同时用水将气体压缩。

3.由于水环泵轮的运动，将气体压缩，从而使气体排出水环泵。

4.在排出气体的同时，水环泵将气体吸入泵室并再次压缩。

5.这个过程不断循环，最终达到达到所需真空度。

二、作用
1.气体排放：水环式真空泵可以将有害气体经过压缩后排放到大
气中，降低对环境的污染。

2.真空抽取：水环式真空泵可以把一定范围内的空气排出，形成
局部真空环境，用于热处理、吸附、蒸馏等工艺过程中的操作。

3.液体回收：水环式真空泵可以将液体通过压缩，把液体回收到
集液器中，减少浪费。

总之，水环式真空泵是一种简单有效的设备，它以水为介质进行气体排放和真空抽取，不仅具有解决环境污染的作用，还能使用在众多工艺中，是化工、食品、医药等行业的重要设备之一。

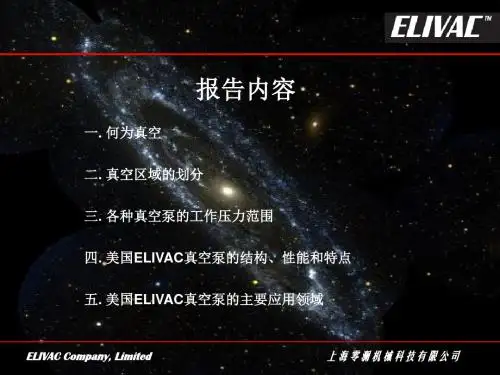

ELIVAC真空泵

ELIVAC真空泵


ESD3000
2250
2
37
1450 6/150 4/100 40~50
10
1500
ELIVAC Company, Limited
上海零澜机械科技有限公司
THANK YOU 谢谢
ELIVAC Company, Limited
上海零澜机械科技有限公司
所谓单级液环泵是指只有一个叶轮，它在较高真空度下抽速就急剧下降， 当入口压力在5000Pa时，实际抽速为名义抽速的50%，而且工作状态亦不稳 定。
美国ELIVAC生产的ELRC双极液环真空泵见图2所示，它是将两个单级泵 串联起来，而固定在同一根轴上，双级液环泵主要特点是在较高真空度下，仍 然有较大抽速，当入口压力在5000Pa时，实际抽速为名义抽速的85%，工作 状况十分稳定。
ELIVAC Company, Limited
上海零澜机械科技有限公司
ELIVAC Company, Limited
表 2 ET滑阀泵系列
上海零澜机械科技有限公司
3.罗茨泵
罗茨泵的工作原理见图5所示。由于一对8字型 转子的不断旋转，被抽气体从 进气口吸入到转子与泵腔之间的空间，再从排气口排出。而普通的罗茨泵不能直排 大气，需要与前级泵（旋片泵、滑阀泵、水环泵、干式真空泵）串联构成机组。
ELIVAC Company, Limited
上海零澜机械科技有限公司
ELIVAC Company, Limited
图 2 ELRC双级液环泵
上海零澜机械科技有限公司
表1.列出了ELRC双级液环泵的型号和规格，虽然这种ELRC双级液环泵比国内外大多数厂 家生产的单级液环泵抽气特性要好，特别是在高真空段，抽气效率要高出35%以上，但是 功耗也同样高出1/3。另外目前我公司生产的ELRC双级液环泵多属中小型规格，而电站、 煤矿、造纸和石化行业所需的真空泵极大多数是大型的单级水环泵，所以目前我公司生 产的ELRC双级液环泵无法进入上述四个领域
真空技术中的质量泵原理与应用

真空技术中的质量泵原理与应用

真空技术中的质量泵原理与应用随着科技的不断发展，真空技术在各行各业中的应用也越来越广泛。

而在真空技术中，质量泵是不可或缺的组成部分之一。

本文将从质量泵的原理和应用角度为大家介绍质量泵在真空技术领域的重要性。

一、质量泵的原理质量泵（Molecular Pump）是一种利用分子流动原理从真空室中抽气的高真空泵之一。

早在1954年，美国机械工程师R.C. Kane首次提出了质量泵的概念。

随着真空技术和电子技术的不断进步，质量泵的性能也越来越优越。

质量泵的抽气原理主要是利用达到高速的气体分子撞击被抽出的气体分子，从而把它们排放到真空室中去。

由于分子运动与撞击的动量传递是其基本原理，因此其抽气速度与气体的平均自由程、气体分子之间的碰撞概率和密度有关。

一般来说，质量泵可以抽取90%以上的气体，最高可以达到10^-10Pa的真空度。

质量泵的主要部件包括转子、电机、阀门、齿轮、叶轮、定子等。

其中转子和叶轮是关键部件。

转子是由几个离心式叶轮组成的，外表面通常是磁钢凸缘，也有些是不带磁钢凸缘的。

气体分子经过进气口进入泵内后，碰撞在叶片上并被加速，最后被推到泵的出口处，进入下一个高速泵。

二、质量泵的应用质量泵在电子、航空、医疗、食品和制药等行业中有着重要的应用。

以下是几个具体的应用场景：1.半导体领域在半导体制造过程中，需要使用真空环境来防止杂质的干扰。

而质量泵就可以提供高真空环境，确保有良好的原子层沉积和物质蒸发。

另外，质量泵还可以在微电子设备上提供粒子和化学物质的清洗和包层。

2.医疗行业质量泵在MRI（核磁共振）扫描仪中有着重要的应用。

MRI扫描需要在真空中进行，以避免氧气和水分对磁场的干扰。

质量泵可以确保真空环境的高度稳定，从而保证扫描的准确性和稳定性。

3.制药和食品行业在制药和食品行业中，需要对产品进行严格的干燥和密封以确保品质。

而质量泵则可以为这些行业提供无微不至的真空热处理和密封生产线，确保产品的稳定和安全。

发电厂用的各种真空泵或真空机组的工作原理

发电厂用的各种真空泵或真空机组的工作原理

真空泵在发电厂中的应用十分重要，它们在煤气化、炉窑干燥、脱硫脱硝、锅炉除氧等过程中都发挥着关键作用。

在这篇文章中，我将深入探讨发电厂用的各种真空泵或真空机组的工作原理，从而帮助您更深入地理解和掌握这一主题。

第一，让我们先了解一下真空泵的基本工作原理。

在发电厂中，真空泵主要是通过不断排出气体来降低被抽空的容器内气压，从而创造出真空环境。

在这个过程中，真空泵需要克服大气压力才能将气体抽离，因此需要足够的功率来实现。

接下来，让我们来探讨一下发电厂中常用的各种真空泵或真空机组的工作原理。

首先是液环真空泵，它是一种通过液体压缩气体的真空泵。

在发电厂中，液环真空泵常用于除气、除氧、过滤和脱硫等工艺过程中。

其工作原理是通过液体的旋转来压缩气体，将气体排出系统，从而实现真空环境。

液环真空泵具有噪音低、可靠性高、耐腐蚀等优点，适合于发电厂的使用。

其次是螺杆真空泵，它是一种通过螺杆压缩气体的真空泵。

在发电厂中，螺杆真空泵常用于真空脱气、真空干燥、脱水除盐等工艺过程中。

其工作原理是通过螺杆的旋转来压缩气体，将气体排出系统，从而实现真空环境。

螺杆真空泵具有体积小、重量轻、运行平稳等优点，适合于发电厂的使用。

还有离心真空泵、旋片真空泵等各种类型的真空泵在发电厂中也有着重要的应用。

它们都有着各自独特的工作原理和适用范围，在发电厂的不同工艺过程中发挥着重要作用。

总结回顾，发电厂用的各种真空泵或真空机组的工作原理是多种多样的，但其基本的工作原理都是通过不断排出气体来降低被抽空的容器内气压，从而创造出真空环境。

不同类型的真空泵在发电厂中有着不同的应用场景，但它们都是确保工艺过程正常运行的关键设备。

个人观点和理解上，我认为发电厂用的各种真空泵或真空机组在保障工艺过程顺利进行的也需要不断进行技术创新和性能提升，以满足不断变化的生产需求。

只有不断提升真空泵的工作效率、稳定性和可靠性，才能更好地为发电厂的生产提供支持。

希望通过本文的深度讨论，您能更全面、深刻和灵活地理解发电厂用的各种真空泵或真空机组的工作原理，从而更好地应用于实际生产中。
