LTE整体架构报告

  • 格式：doc
  • 大小：1.74 MB
  • 文档页数：28

LTE系统整体架构目录（contents）第一章LTE的背景 (3)1.1LTE的简介 (3)1.2LTE的发展历程 (3)1.3LTE-Advanced (4)第二章LTE-Advanced无线接口架构 (5)2.1 物理层 (5)2.2 数据链路层 (6)2.2.1 媒体接入层(MAC) (7)2.2.2 无线链路控制(RLC) (8)2.2.3 分组数据汇聚协议(PDCP) (10)2.3 无线资源控制层（RRC） (14)第三章LTE的关键技术 (16)3.1 多址技术 (16)3.2 多天线技术 (19)3.3 链路自适应技术 (21)第四章LTE上下行物理层机制 (24)4.1 信道类型 (24)4.2 上下行传输信道处理 (25)4.3 上下行参考信号 (26)4.4 上下行多天线传输 (27)4.5 上下行L1/L2控制指令 (28)第一章LTE的背景1.1LTE的简介LTE（Long Term Evolution，长期演进)是由3GPP组织制定的UMTS技术标准的长期演进，于2004年12月3GPP多伦多TSG RAN#26会议上正式立项并启动。

LTE系统引入了OFDM和多天线MIMO等关键传输技术，显著增加了频谱效率和数据传输速率（峰值速率能够达到上行50Mbit/s,下行100Mbit/s），并支持多种带宽分配：1.4MHz,3MHz,5MHz,10MHz, 15MHz和20MHz等，频谱分配更加灵活，系统容量和覆盖显著提升。

LTE无线网络架构更加扁平化，减小了系统时延，降低了建网成本和维护成本。

LTE系统支持与其他3GPP系统互操作。

FDD-LTE已成为当前世界上采用的国家及地区最广泛的，终端种类最丰富的一种4G 标准。

LTE(Long Term Evolution,长期演进)项目是3G的演进，LTE并非人们普遍误解的4G技术，而是3G与4G技术之间的一个过渡，是3.9G的全球标准,它改进并增强了3G的空中接入技术，采用OFDM和MIMO作为其无线网络演进的唯一标准，这种以OFDM/FDMA为核心的技术可以被看作“准4G”技术。

在20MHz频谱带宽下能够提供下行100Mbit/s与上行50Mbit/s的峰值速率。

改善了小区边缘用户的性能，提高小区容量和降低系统延迟。

这种以OFDM/MIMO为核心的技术可以被看作“准4G”技术。

3GPP LTE项目的主要性能目标包括：在20MHz的频谱带宽下提供下行326Mbps、上行86Mbps的峰值速率；改善小区边缘用户的性能；提高小区容量；降低系统延迟，用户平面内的单向传输时延低于5ms，控制平面从睡眠状态到激活状态的迁移时间低于50ms，从驻留状态到激活状态的迁移时间小于100ms；支持最大100Km半径的小区覆盖；能够为350Km/h、最高500Km/h高速移动的用户提供>100kbps 的接入服务；支持成对或非成对频谱，并可灵活配置从1.25 MHz到20MHz多种带宽。

1.2LTE的发展历程LTE(长期演进)是GSM阵营的现时最先进网络。

演进路线：GSM----->GPRS--->EDGE---->WCDMA------->HSPA----->HSPA+------->FDD-LTE传输速度分别是：GSM：9.6Kbps GPRS：171.2Kbps EDGE：384Kbps WCDMA：384Kbps~2MbpsHSDPA：14.4Mbps/HSUPA：5.76Mbps HSDPA+：42Mbps/HSUPA+：22Mbps LTE：300Mbps图1.1演进历程图1G技术：使用蜂窝组网，广泛应用的标准有AMPS、TACS等，采用模拟技术和频分多址(FDMA)等技术；2G技术：目前应用最广泛的通信系统，主要包括GSM、IS-95等,完全采用数字技术，使用FDM、TDM、CDMA等技术。

提供数字化的语音业务及低速数据业务；3G技术：国际标准有WCDMA、CDMA2000、TD-SCDMA、WiMax。

技术指标：室内速率2Mbps，室外速率384kbps，行车速率144kbps。

能够实现语音业务、高速率传输及宽带多媒体、无线接入Internet等服务；LTE技术：采用OFMA及MIMO技术，在200MHz系统带宽下，下行峰值速率100Mbps，上行峰值速率50MHz，提供VoIP及IMS等高速率数据传输服务。

LTE与3G技术的异同之处：3GPP从“系统性能要求”、“网络的部署场景”、“网络架构”、“业务支持能力”等方面对LTE 进行了详细的描述。

与3G相比，LTE具有如下技术特征：(1)通信速率有了提高，下行峰值速率为100Mbps、上行为50Mbps。

(2)提高了频谱效率，下行链路5(bit/s)/Hz，(3--4倍于R6版本的HSDPA);上行链路2.5(bit/s)/Hz，是R6版本HSU-PA的2--3倍。

(3)以分组域业务为主要目标，系统在整体架构上将基于分组交换。

(4)QoS保证，通过系统设计和严格的QoS机制，保证实时业务(如VoIP)的服务质量。

(5)系统部署灵活，能够支持1.25MHz-20MHz间的多种系统带宽。

保证了将来在系统部署上的灵活性。

(6)降低无线网络时延：子帧长度0.5ms和0.675ms，解决了向下兼容的问题并降低了网络时延，时延可达U-plan<5ms，C-plan<100ms。

(7)增加了小区边界比特速率，在保持目前基站位置不变的情况下增加小区边界比特速率。

如MBMS(多媒体广播和组播业务)在小区边界可提供1bit/s/Hz的数据速率。

(8)强调向下兼容，支持已有的3G系统和非3GPP规范系统的协同运作。

总而言之，LTE与3G相比，LTE更具技术优势，具体体现在：高数据速率、分组传送、延迟降低、广域覆盖和向下兼容。

1.3LTE-AdvancedLTE与LTE-Advanced为相同技术，标签Advanced的添加主要是为了突出LTE的第10版（LTE-Advanced）与ITU/IMT-Advanced之间的关系，LTE和LTE-Advanced的开发工作是3GPP的一项持续工作，最早的3G系统（WCDMA/HSPA）就是该组织开发出来的。

LTE-Advanced 是LTE（Long Term Evolution）的演进，2008年3月开始，2008年5月确定需求。

它满足ITU-R 的IMT-Advanced技术征集的需求，不仅是3GPP形成欧洲IMT-Advanced技术提案的一个重要来源，还是一个后向兼容的技术，完全兼容LTE，是演进而不是革命。

LTE-Advanced相应的特性：带宽：100MHz峰值速率：下行1Gbps，上行500Mbps峰值频谱效率：下行30bps/Hz，上行15bps/Hz针对室内环境进行优化有效支持新频段和大带宽应用峰值速率大幅提高，频谱效率有限改进第二章第二章LTE-Advanced无线接口架构2.1 物理层物理层（Physical layer）位于OSI(开放系统互连)参考模型的最底层，它直接面向实际承担数据传输的物理媒体（即通信通道），物理层的传输单位为比特（bit），即一个二进制位（“0”或“1”）。

实际的比特传输必须依赖于传输设备和物理媒体，但是，物理层不是指具体的物理设备，也不是指信号传输的物理媒体，而是指在物理媒体之上为上一层（数据链路层）提供一个传输原始比特流的物理连接,是整个开放系统的基础。

物理层为设备之间的数据通信提供传输媒体及互连设备，为数据传输提供可靠的环境。

如果您先要用尽量少的词来记住这个第一层，那就是“信号和介质”。

物理层的主要性能:⑴为数据端设备提供传送数据的通路,数据通路可以是一个物理媒体,也可以是多个物理媒体连接而成.一次完整的数据传输,包括激活物理连接,传送数据,终止物理连接.所谓激活,就是不管有多少物理媒体参与,都要在通信的两个数据终端设备间连接起来,形成一条通路；⑵传输数据.物理层要形成适合数据传输需要的实体,为数据传送服务.一是要保证数据能在其上正确通过，二是要提供足够的带宽(带宽是指每秒钟内能通过的比特(BIT)数),以减少信道上的拥塞.传输数据的方式能满足点到点,一点到多点,串行或并行,半双工或全双工，同步或异步传输的需要；⑶完成物理层的一些管理工作。

2.2 数据链路层无线接口协议栈根据用途分为用户平面协议栈和控制平面协议栈。

数据链路层下行结构图2.2.1 媒体接入层（MAC）MAC(Media Access Control媒体接入控制)定义了数据包怎样在介质上进行传输。

在共享同一个带宽的链路中，对连接介质的访问是“先来先服务”的。

物理寻址在此处被定义，逻辑拓扑（信号通过物理拓扑的路径）也在此处被定义。

线路控制、出错通知（不纠正）、帧的传递顺序和可选择的流量控制也在这一子层实现。

该协议位于OSI七层协议中数据链路层的下半部分，主要负责控制与连接物理层的物理介质。

在发送数据的时候，MAC 协议可以事先判断是否可以发送数据，如果可以发送将给数据加上一些控制信息，最终将数据以及控制信息以规定的格式发送到物理层；在接收数据的时候，MAC协议首先判断输入的信息并是否发生传输错误，如果没有错误，则去掉控制信息发送至RLC层。

不管是在传统的有线局域网（LAN）中还是在流行的无线局域网（WLAN）中，MAC协议都被广泛地应用。

在传统局域网中，各种传输介质的物理层对应到相应的MAC层，普遍使用的网络采用的是IEEE 802.3的MAC层标准，采用CSMA/CD访问控制方式；而在无线局域网中，MAC所对应的标准为IEEE 802.11，其工作方式采用DCF（分布控制）和PCF（中心控制）。

上行逻辑信道映射图下行逻辑信道映射图2.2.2 无线链路控制（RLC）RLC (Radio Link Control 无线链路控制)是GPRS/WCDMA/TD-SCDMA/LTE 等无线通信系统中的无线链路控制层协议。

在WCDMA系统中，RLC层位于MAC层之上，属于L2的一部分，为用户和控制数据提供分段和重传业务。

每个RLC实体由RRC配置，并且根据业务类型有三种模式：透明模式（TM）、非确认模式（UM）、确认模式（AM）。

在控制平面，RLC向上层提供的业务为无线信令承载（SRB）；在用户平面，当PDCP和BMC协议没有被该业务使用时，RLC向上层提供无线承载（RB）；否则RB业务由PDCP或BMC承载。

一、三种模式的区别：1. 透明模式：发送实体在高层数据上不添加任何额外控制协议开销，仅仅根据业务类型决定是否进行分段操作。

接收实体接收到的PDU如果出现错误，则根据配置，在错误标记后递交或者直接丢弃并向高层报告。

合集下载

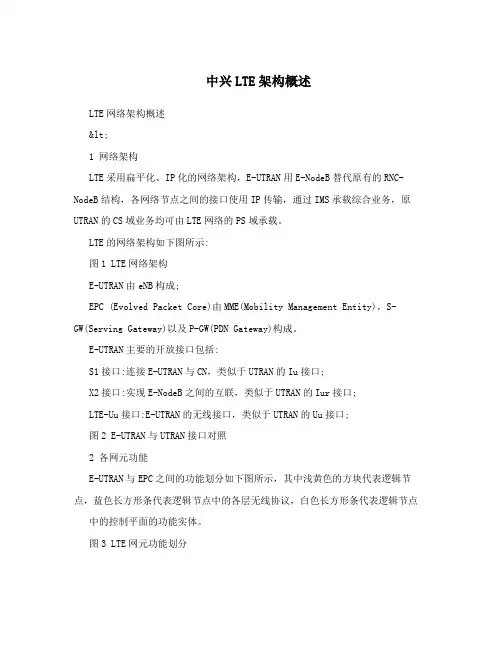

中兴LTE架构概述
