网线接口定义
正线（568B）：两端线序一样：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
反线（568A）：一端为正线线序，另一端：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。
双绞线接头(RJ45)针脚号码定义

网卡/HUB端插孔

线缆之水晶接头
（图一）

10M双绞线接头的标准接法
线材要求CAT-3(3类线).
号码 信号定义 线对颜色
1 TX+ 橙白
2 TX- 橙
3 RX+ 绿白
4 未用 蓝
5 未用 蓝白
6 RX- 绿
7 未用 棕白
8 未用 棕
100M双绞线接头的标准接法
线材要求CAT-5(5类线)，接头接法与10M完全兼容。
号码 信号定义 线对颜色
1 TX+ 橙白
2 TX- 橙
3 RX+ 绿白
4 未用 蓝
5 未用 蓝白
6 RX- 绿
7 未用 棕白
8 未用 棕
1000M双绞线接头的标准接法
线材要求CAT-5e(5类增强线，俗称超五类)，接头接法与10M/100M完全兼容。
1000 Base-T双向地使用了RJ45接头中全部信号线。线材用5类线虽然也能工作，但是推荐使用5类增
强线。
号码 信号定义 线对颜色
1 BI_DA+ 橙白
2 BI_DA- 橙
3 BI_DB+ 绿白
4 BI_DC+ 蓝
5 BI_DC- 蓝白
6 BI_DB- 绿
7 BI_DD+ 棕白
8 BI_DD- 棕

各类双绞线的标准接法总结
综合上述10M、100M、1000M各种标准，可以发现尽管各标准对线对功能定义稍有不同，但是最终接头
的接法都是同一的，如下图所示：

（图二）
100BASE-T4 RJ-45对双绞线的规定如下：
1、2用于发送，3、6用于接收，4、5，7、8是双向线。
1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。
PC-PC:反线
PC-HUB:正线
HUB-HUB普通口:反线
HUB-HUB级连口-级连口：反线
HUB-HUB普通口-级连口：正线
HUB-SWITCH:反线
HUB(级联口）-SWITCH:正线
SWITCH-SWITCH:反线
SWITCH-ROUTER:正线
ROUTER-ROUTER:反线
100BaseT连接双绞线，以100Mb/S的EIA/TIA 568B作为标准规格。
•
以太网 10/100Base-T 接口:
Pin Name Description
1 TX+ Tranceive Data+ (发信号+)
2 TX- Tranceive Data- (发信号-)
3 RX+ Receive Data+ (收信号+)
4 n/c Not connected (空脚)
5 n/c Not connected (空脚)
6 RX- Receive Data- (收信号-)
7 n/c Not connected (空脚)
8 n/c Not connected (空脚)

以太网 100Base-T4 接口:
Pin Name Description
1 TX_D1+ Tranceive Data+
2 TX_D1- Tranceive Data-
3 RX_D2+ Receive Data+
4 BI_D3+ Bi-directional Data+
5 BI_D3- Bi-directional Data-
6 RX_D2- Receive Data-
7 BI_D4+ Bi-directional Data+
8 BI_D4- Bi-directional Data-

1 white/orange
2 orange/white
3 w/green
4 blue/w
5 w/blue
6 green/w
7 white/brown
8 brown/w

rj45接口采用差分传输方式，tx+、tx-是一对双脚线，牛在一
起，可以减少干扰。可看看以太网标准IEEE802.3。

合集下载

sfp+接口定义

sfp+接口定义

sfp+接口定义随着光纤通信技术的不断发展，SFP+（Small Form Factor Pluggable Plus）接口逐渐成为数据中心、电信网络等领域中常用的光模块接口。

本文将对SFP+接口进行简要介绍，并分析其特点、应用场景以及如何选择合适的SFP+接口。

此外，还将讨论SFP+接口的兼容性问题，为大家提供实用的建议。

一、SFP+接口简介SFP+接口是一种小型可插拔光模块接口，采用千兆速率（10Gbps），主要用于数据中心的以太网、存储网络、光纤通道等应用。

SFP+接口具有较高的传输速率、较低的功耗和较小的体积等特点，因此受到广泛关注。

二、SFP+接口的特点1.高传输速率：SFP+接口支持10Gbps的传输速率，满足高速数据传输需求。

2.低功耗：SFP+接口采用节能设计，降低设备能耗，提高系统稳定性。

3.小型化：SFP+接口体积小巧，便于安装和携带，节省设备空间。

4.热插拔：SFP+接口支持热插拔，便于维护和升级。

5.兼容性：SFP+接口具有较好的兼容性，可与SFP、GBIC等其他光模块接口互换。

三、SFP+接口的应用场景SFP+接口广泛应用于以下场景：1.数据中心：用于服务器、存储设备、网络交换机等设备的连接。

2.电信网络：用于光纤通信设备的连接，如光纤接入设备、光纤传输设备等。

3.企业网络：用于企业内部服务器、存储设备、网络设备的连接。

4.视频监控：用于视频监控系统中的光纤传输设备连接。

四、如何选择合适的SFP+接口在选择SFP+接口时，需考虑以下因素：1.传输速率：根据实际应用需求，选择合适的传输速率，如10Gbps。

2.传输距离：根据设备之间的实际距离，选择合适的传输距离，如2km、10km等。

3.光纤类型：根据实际应用场景，选择合适的光纤类型，如单模光纤、多模光纤等。

4.厂家兼容性：确保所选SFP+接口与设备兼容，避免出现不兼容问题。

五、SFP+接口的兼容性问题在实际应用中，SFP+接口可能存在兼容性问题，如下：1.不同厂家之间的兼容性问题：不同厂家生产的SFP+接口可能存在差异，导致不兼容。

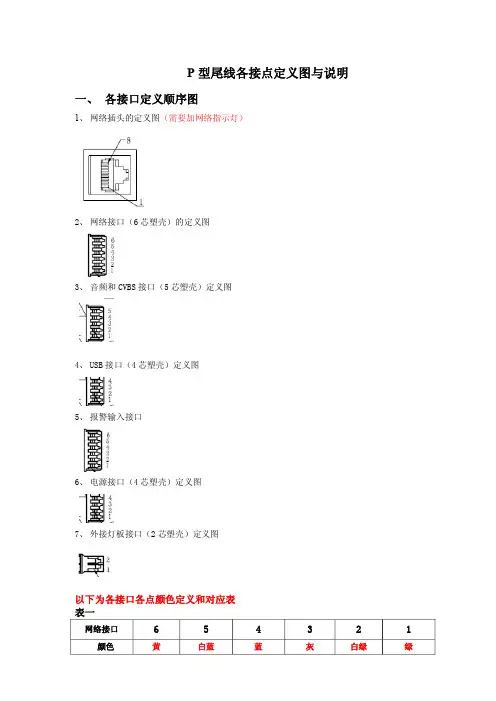

新P型尾线各接点定义图与说明

新P型尾线各接点定义图与说明


红外灯板接 口
电源接口
USB 接口
报警输入接 口
RJ45 网络接 口
音频和 CVBS 接口
此线需加个 RJ45 标签以区 别另一个 6 芯座 子
新 P 尾线接口定义图
备注：
1、对于网络接口，对于之前的示 灯所以这两个脚需保留。
2、对于音频和 CVBS 接口，将原来老的第 5 脚的黑色地线接在之前为空脚的第 3 脚，将 之前不用的那根紫色的线接在第五脚。
3、采购此线时请供应商按以上颜色标识生产，每一批次颜色保持一致； 4、采购大批量时，其中 5%的数量需按以上接线方式装好各种塑壳，以便我司提供给客
户做样品；剩余的线都不装塑壳（但塑壳需提供给我司装整机用）； 5、采购此线时不需要防水套和对应的大螺丝。 6、由于有两个 6 芯座子，所以网络接口需加个 RJ45 标签以便区分。
下图为老的 P 尾线示意图：
红外灯板接口
暂时不用，后续新 的 P 尾线此紫色 线接到音频座子 原来黑线位置上
音频和 CVBS 接 口,后续新 P 尾线黑的 接地线移 到中间，位 置空出来 装另外一 根紫色线
电源接口
USB 接口
报警输入 接口
RJ45 接口
以下为各接口各点颜色定义和对应表 表一
网络接口
6
5
4
颜色
黄
白蓝
蓝
3
2
1
灰
白绿
绿
表二
音频和 CVBS 接口
5
4
颜色
紫
红
3
2
1
黑
棕
白棕
表三
USB 接口
4
3
颜色
红白
紫白
2
1
硬件网络接口规范

硬件网络接口规范

硬件⽹络接⼝规范⼀、RJ45接⼝规范：1.基本物理接⼝：a) RJ45接⼝作为最基本的⽹络接⼝之⼀有两种形式，对于千兆⽹⼝有4条线，两对差分线；对于千兆⽹⼝有4对差分线，RJ45⽔晶头是有8个凹槽和8个触点（8p8c）的接头，RJ45接⼝分为集成⽹络变压器和⾮集成⽹络变压器两种，具体参见下⼀⼩节；b) RJ11⽔晶头⼀般都是4芯的，常⽤来连接电话和调制解调器。

需要注意的是，RJ11通常指的是6个位置（6针）模块化的插孔或插头，但是只有4针被⽤到，RJ11通常只有6个凹槽和4个触点（6p4c）的接头；RJ45 4对差分线 RJ11 2对差分线c) RJ45⽔晶头接线时有两种线序标准：T-568A和T-568B。

通过采⽤不同的标准，最后制作成的⽹线有直通型和交叉型两种。

现在所有的⽹线制作都采⽤的是568B，线序如下(橙⽩橙绿⽩蓝蓝⽩绿棕⽩棕)：2.⽹络变压器与RJ45接⼝a) 在以太⽹设备中，通过PHY芯⽚(物理层的⽹络转换芯⽚)接RJ45时，中间都会加⼀个⽹络变压器。

有的变压器中⼼抽头接到地。

⽽且接电源时，电源值⼜可以不⼀样，3.3V，2.5V，1.8V都有。

这个变压器的作⽤分析如下：中间抽头为什么有些接电源？有些接地？这个主要是与使⽤的PHY芯⽚UTP⼝驱动类型决定的，这种驱动类型有两种，电压驱动和电流驱动。

电压驱动的就要接电源；电流驱动的就直接接个电容到地即可！所以对于不同的芯⽚，中⼼抽头的接法，与PHY是有密切关系的，具体还要参看芯⽚的datasheet和参考设计了。

为什么接电源时，⼜接不同的电压呢？这个也是所使⽤的PHY芯⽚资料⾥规定的UTP端⼝电平决定的。

决定的什么电平，就得接相应的电压了。

即如果是2.5v的就上拉到2.5v，如果是3.3v的就上拉到3.3v，因此⽹络变压器具有适配不同电压的功能。

这个变压器到底是什么作⽤呢，可不可以不接呢。

从理论上来说，是可以不需要接变压器，直接接到RJ45上，也是能正常⼯作的。

3.E38P接口引脚定义

3.E38P接口引脚定义

E38P接线手册
目录
1. 归纳 (1)
2.特点 (2)
3.E38P 接口引脚定义 (2)
3.1 E38P 主要接口定义图 (2)
3.2 E38P 板功能接口管脚定义 (2)
1.归纳
E38P_POE受电模块为配合 38 网络模块而精心设计，内置机型〔枪机〕使用，供应 POE供电，实现 IPC 模块和红外灯的供电，全面兼容高清 38 模组与接口板，安装方便。

2.特点
POE 供电；
防雷；
方便安装。

3.E38P 接口引脚定义
3.1 E38P主要接口定义图
E38P板正面E38P板反面3.2 E38P 板功能接口管脚定义
DIP1：外面连接 POE供电和网络接口
1RJ6
2RJ3
3RJ2
4RJ1
5网络 LINK/ACT LED 灯正极
6网络 LINK/ACT LED 灯负极
7RJ45
8RJ78
说明：不做 POE 供电模块使用时，网络连接此接口1~6 号引脚。

DIP2：外面输入电源接口
112V/1A
2GND
3
4
说明：用做 POE 供电模块使用时此接口不需接电源输入；不做POE 供电模块使用时，直接供电时外面电源输入接此接口。

DIP3：连接模块网络接口
1RJ6
2RJ3
3RJ2
4RJ1
5网络 LINK/ACT LED 灯正极
6网络 LINK/ACT LED 灯负极
DIP4：连接模块供电接口
112V/2A
2GND
3
4
DIP5：连接红外灯板供电接口
112V/2A
2GND。
