可编辑文本 一、编制依据

1.1《工程测量规范》（GB50026－－2007） 1.2《钢筋混凝土高层建筑结构设计与施工规范》（JGJ3——91） 1.3《经纬仪检定规程》（JJG414——2011） 1.4《水准仪检定规程》（JJG425——2003） 1.5《钢尺检定规程》（JJG4——1999） 1.6市勘测院提供的定位点 1.7设计施工图、施工总平面布置图。 二、工程概况 2.1参建单位 工程名称：中海油粤东LNG项目厂前区工程 工程地点：广东省揭阳市惠来县前詹镇沟疏村 业主单位：中海油粤东液化天然气有限责任公司 设计单位：中国建筑技术集团有限公司 勘探单位：广东省湛江地质工程勘察院东莞勘察部 监理单位：广东国信工程监理有限公司 施工单位：安徽建工集团有限公司 质量监督部门：中国海洋石油工程质量监督站 项目章：安徽建工粤东LNG项目厂前区工程项目部 2.2 工程地理位置及面积 本工程位于揭阳市惠来县，神泉镇以东约8km，前詹镇以西约5km的卢园，沟蔬村附近沿海，本工程为行政办公楼及辅楼，行政办公楼建筑性质为公共建筑，辅楼为居住建筑，本工程结构类型框架结构，基础为独立基础。行政办公楼为地上五层，辅楼为. 可编辑文本 地上四层，总建筑面积97320.6平方米，其中行政办公楼为7115.02平方米，辅楼为2555.34

平方米，总高度行政办公楼为21.250米，辅楼为11.7米。 2.3 合同范围内拟建工程及坐标介绍 拟建建筑物如下： 行政办公楼及辅楼 食堂 临建办公室 消防库 仓库及维修车间 建设方提供控制点：Q2/S2两点 Q2：X=2537763.462,Y=435493.499 H=26.72M S2：X=2537235.524，Y=435421.264，H=12.301M Q4：X=2537205.520，Y=435964.760，H=31.59M

三、测量部署 3.1测量目标：测量放线做到工程的定位准确，平面几何形状及尺寸正确，层高标高正确，竖向垂直，满足顺利施工的需要。 3.2先建立一级控制导线，再测设二级导线并加密控制网，建立高程控制网。 3.3测量放线的要求是：“快、准、严、高”即放线快、点线准、要求严、标准高。 四、测量工艺及施工准备 4.1、操作工艺： 1.1 平面尺寸定位放线施工流程:

合集下载

专项施工测量方案

专项施工测量方案

一、编制依据1. 《城市测量规范》(CJJ8-2020)2. 《工程测量规范》(GB50026-2020)3. 《建筑变形测量规程》(JGJ8-2020)4. 工程设计图纸及现场实际情况二、工程概况本工程为某商业综合体项目，包括地上二十六层办公楼、五层裙楼及地下两层车库。

总建筑面积约12万平方米，场地位于市中心繁华地段，周边环境复杂。

三、施工测量准备1. 测量人员及其职责划分- 测量负责人：负责测量方案的编制、组织实施及监督。

- 测量员：负责具体测量工作，包括控制网布设、点位放样、施工测量等。

- 质量检查员：负责测量质量的检查和验收。

2. 测量仪器配备- 全站仪：用于控制网布设、点位放样、施工测量等。

- 水准仪：用于高程控制测量。

- 钢尺：用于距离测量。

- GPS接收机：用于平面控制测量。

四、测量控制系统建立1. 平面控制网- 建立一级平面控制网，采用全球定位系统（GPS）进行布设，确保控制点精度。

- 二级平面控制网采用导线测量法，布设于主要建筑物周围。

2. 高程控制网- 建立一级高程控制网，采用水准测量法，确保控制点精度。

- 二级高程控制网采用水准测量法，布设于主要建筑物周围。

五、施工测量1. 基础施工测量- 根据平面控制网，放样基础轴线，确保轴线偏差在规范允许范围内。

- 根据高程控制网，测设基础标高，确保标高偏差在规范允许范围内。

2. 主体结构施工测量- 根据平面控制网，放样主体结构轴线，确保轴线偏差在规范允许范围内。

- 根据高程控制网，测设主体结构标高，确保标高偏差在规范允许范围内。

3. 装饰装修施工测量- 根据主体结构轴线和高程，放样门窗、墙柱等装饰装修部位，确保位置准确。

六、测量技术资料编制及管理1. 测量技术资料包括：测量方案、测量记录、测量成果等。

2. 测量技术资料应按照规范要求进行编制、审核、归档。

七、质量控制1. 测量过程中，严格执行测量规范和操作规程。

2. 测量人员应具备相应的资质和技能。

测量放线专项施工方案

测量放线专项施工方案

测量放线专项施工方案测量放线是在工程施工过程中不可或缺的一项工作，其主要目的是通过精确的测量和放线来确保工程的准确性和稳定性。

本文将详细介绍测量放线专项施工方案。

一、施工准备工作1.组建测量放线小组：根据工程的规模和复杂程度，组建一支专业的测量放线小组，包括测量工程师、技术员等。

2.准备测量仪器和设备：根据具体工程的要求，准备好各种必要的测量仪器和设备，如全站仪、测距仪、水平仪等。

3.熟悉工程图纸和方案：测量放线小组成员应对工程图纸和方案非常熟悉，理解其中的测量和放线要求。

4.制定施工计划：根据工程的进度和要求，制定详细的测量放线施工计划，包括时间安排、施工步骤等。

二、测量放线工作流程1.基本测量：首先进行基本测量，包括测量场地的大小和形状，确定建筑物的位置和基准点等。

采用全站仪等仪器进行测量，确保测量数据的准确性。

2.建筑物放线：根据工程图纸和方案，按照规定的尺寸和比例进行建筑物的放线。

通过全站仪和测距仪等仪器，将建筑物的位置和尺寸准确地放线到场地上。

3.道路和排水系统放线：根据工程图纸和方案，进行道路和排水系统的放线工作。

通过测量和放线，确定道路的位置、宽度和坡度，确保道路和排水系统的准确性和合理性。

4.设备和设施放线：根据工程要求，对各种设备和设施进行放线。

如电力设备、通信设备、消防设备等。

通过测量和放线，确保设备和设施的准确安装位置。

5.质量检查和调整：在进行测量和放线的过程中，要随时进行质量检查，并根据需要进行调整。

如发现测量数据不准确或放线不符合要求，要及时进行调整和修正。

三、施工安全措施1.安全培训：对所有参与测量放线工作的人员进行安全培训，强调安全意识和安全操作规程，确保施工过程中的安全。

2.使用防护设备：在进行测量放线工作时，要使用各种必要的防护设备，如安全帽、安全鞋、护目镜等。

3.注意施工现场安全：在施工现场设置警示标志，保持施工现场的整洁和安全，防止意外事故的发生。

4.安全监督和指导：负责施工的人员要进行安全监督和指导，确保各项安全措施的有效执行。

土方工程测量专项施工方案

土方工程测量专项施工方案

土方工程测量专项施工方案一、前言土方工程测量是土木工程中的重要环节，它的准确性和规范性直接影响到工程的质量和安全。

为了确保土方工程测量工作的顺利进行，我们制定了本专项施工方案，以确保土方工程施工的顺利进行，工程质量的保障。

二、施工前准备1. 编制施工方案：根据工程的实际情况，编制土方工程测量的专项施工方案，明确工作目标、任务分工、施工方法和工期等内容。

2. 人员组织：组织专业测量人员进行岗前培训，熟悉工程图纸、测量仪器设备的使用和施工安全规范。

3. 测量仪器设备的准备：准备好各类测量仪器设备，并进行检验、维护和校准，确保设备的正常使用。

4. 确定施工范围：根据工程施工图纸和相关要求，确定土方工程测量的施工范围和控制点，明确测量的目标和要求。

三、施工过程1. 岩土探测：在开始土方工程施工前，进行必要的岩土探测工作，了解地质条件，确定地基情况和土方开挖的范围。

2. 测量控制点的设置：根据工程图纸和设计要求，设置测量控制点，确定地面坐标、高程和坡度等参数，并进行记录。

3. 土方开挖监测：在土方开挖过程中，采用GPS测量技术进行实时监测和控制，及时发现和处理地基变形，确保土方开挖的安全性和稳定性。

4. 施工进度测量：对土方开挖和填筑的施工进度进行实时测量和监测，及时调整施工计划，确保施工进度和质量的达标。

四、施工质量控制1. 测量数据处理：对采集的测量数据进行及时、准确的处理和统计，形成测量报告和数据分析，确保数据的准确性和可靠性。

2. 施工质量抽检：定期对土方工程的施工质量进行抽检，对测量控制点和测量数据进行核查和验证，确保施工质量的合格性。

3. 现场记录和报备：对施工过程中的测量数据、监测结果和施工进度进行详细的记录和报备，形成施工档案，为施工质量的管控提供有力支持。

4. 整改措施：对发现的问题和缺陷及时提出整改措施，并指导施工人员进行整改，确保土方工程的质量和安全。

五、安全管理1. 安全培训：对参与土方工程施工的人员进行安全培训，提高他们的安全意识和操作技能，确保施工过程的安全性。

测量放线及工程定位专项施工方案

测量放线及工程定位专项施工方案

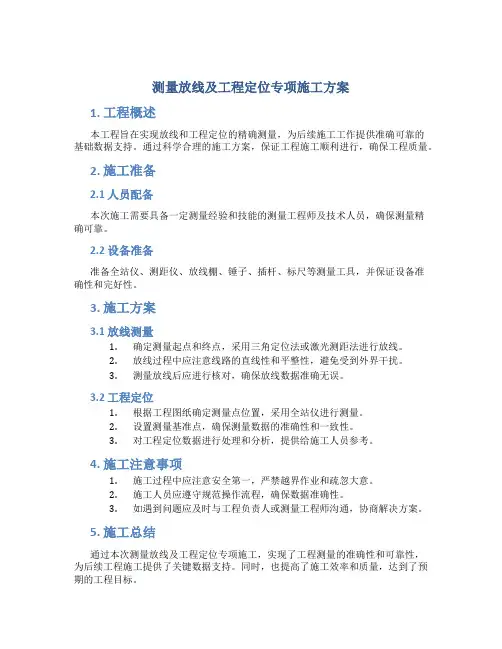

测量放线及工程定位专项施工方案
