工程测量放线工程施工组织设计方案

工程测量、放线施工方案（一）整体测量控制本工程为群体建筑，测量时先要根据业主给定的定位基准点和水平点进行各单体建筑的定位测量，制定测量方案，单体定位定好后要经过业主、监理的验收方能以其为基准。

在整个施工控制测量过程中，将误差严格控制在标准允许的范围以内，始终遵循“先整体后局部、先控制后细部、边工作边校核”的原则。

在场地内将进行建立总体控制网。

控制网的设置将考虑场内回填和施工的影响，网点设置为网格式，并做永久保护，以便进行各点的复核与复设。

施工过程中定期对总控制网进行复核，发现有变位时实行恢复。

恢复时利用坐标点和未破坏控制网点作为基准确定。

（二）基坑开挖测量利用总体控制网和单体建筑定位点对基坑进行定位，轴线控制点设在距基坑5m的距离。

当土方开挖、围护结构显露出来后，根据工程监测需要设置位移、沉降观测点。

支撑定位、标高投放通过控制网进行。

大雄宝殿和天王殿以外的建筑。

（三）主体结构施工测量当土方工程施工至结尾时，采用外控手段，利用J2经纬仪将设在基坑四周的控制点轴线转移至坑内，以控制开挖及基坑底部的平面位置。

根据标高控制点，利用水准仪S3，控制挖深和清底，经验槽后开始施工垫层。

当垫层施工完毕后，再根据轴线、标高控制点施放出准确的轴线和标高控制点，给基础施工创造精确的平面尺寸。

（四）装修与竖向的测量控制内部装修的局部平面位置的确定从已经在结构施工中确定的结构控制轴线中引出，高程同样从结构施工高程中用水准仪转移至各需要处。

在转移时尽量遵循仪器使用过程中保持等距离测量的原则，以提高测量精度。

从而使装修工作有明确的控制依据。

外墙垂直轴线与高程均由内控轴线和高程点引出，转移到外墙立面上，弹出竖向、水平控制线，以便外墙装修。

（五）施工沉降测量当建筑物随结构施工层的上升整体重量增加将发生沉降，尤其是砖混建筑，施工过程的沉降测量将给建筑物今后的监测提供初始数据。

首层结构施工时按设计要求在柱上埋设沉降观测点，沉降观测点采取保护措施防止冲撞引起变形，从而影响数据统计。

工程测量放线施工方案一、施工测量部署（一）、施测流程准备工作→测量作业→自检（合格）→报验（合格）→进入下一道工序（二）、施工测量组织工作由指挥部高级测量工程师组织各项目部专业测量人员成立测量小组进驻工程项目部，并主持负责本工程的施工控制测量和施工放线放样测量工作。

根据业主单位给定的坐标点和高程控制点进行工程定位、建立平面控制网的测定、高程控制网的测定、工程定位测量，按规定程序检查验收。

二、施工测量的基本要求（一）、施测原则1、严格执行测量规范；遵守先整体后局部的工作程序，先确定平面控制网，再以控制网为依据，进行建筑物轴线的定位放线。

2、必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。

3、定位工作执行自检、互检合格后再报检的工作制度。

4、明确为工程服务，按图施工放线，质量第一的宗旨。

紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。

（二）、准备工作1、全面了解设计意图，认真熟悉与审核图纸。

施测人员通过对总平面图和设计说明的学习，了解工程总体布局，工程特点，周围环境，建筑物的位置及坐标，其次了解现场测量坐标与建筑物的关系，水准点的位置和高程以及首层±0.000的绝对标高。

在了解总图后认真学习建筑施工图，及时校对建筑物的平面、立面、剖面的尺寸、形状、构造，它是整个工程放线的依据。

在熟悉图纸时，着重掌握轴线的尺寸、层高，对比基础，楼层平面，建筑、结构几者之间轴线的尺寸，查看其相关之间的轴线及标高是否吻合，有无矛盾存在。

2、测量仪器的选用测量中所用的仪器和钢尺等器具，根据有关规定，送具有仪器校验资质的检测单位进行校验，检验合格后方可投入使用。

（三）、测量的基本要求测量记录必须原始真实、数字正确、内容完整、字体工整；测量精度要满足要求。

根据现行测量规范和有关规程进行精度控制。

根据工程特点和《工程测量规范》，本工程轴线定位放线测量按场地二级导线测量的精度等级执行，测角中误差8秒，边长相对误差1/14000。

测量放线专项施工方案测量放线是在工程施工过程中不可或缺的一项工作，其主要目的是通过精确的测量和放线来确保工程的准确性和稳定性。

本文将详细介绍测量放线专项施工方案。

一、施工准备工作1.组建测量放线小组：根据工程的规模和复杂程度，组建一支专业的测量放线小组，包括测量工程师、技术员等。

2.准备测量仪器和设备：根据具体工程的要求，准备好各种必要的测量仪器和设备，如全站仪、测距仪、水平仪等。

3.熟悉工程图纸和方案：测量放线小组成员应对工程图纸和方案非常熟悉，理解其中的测量和放线要求。

4.制定施工计划：根据工程的进度和要求，制定详细的测量放线施工计划，包括时间安排、施工步骤等。

二、测量放线工作流程1.基本测量：首先进行基本测量，包括测量场地的大小和形状，确定建筑物的位置和基准点等。

采用全站仪等仪器进行测量，确保测量数据的准确性。

2.建筑物放线：根据工程图纸和方案，按照规定的尺寸和比例进行建筑物的放线。

通过全站仪和测距仪等仪器，将建筑物的位置和尺寸准确地放线到场地上。

3.道路和排水系统放线：根据工程图纸和方案，进行道路和排水系统的放线工作。

通过测量和放线，确定道路的位置、宽度和坡度，确保道路和排水系统的准确性和合理性。

4.设备和设施放线：根据工程要求，对各种设备和设施进行放线。

如电力设备、通信设备、消防设备等。

通过测量和放线，确保设备和设施的准确安装位置。

5.质量检查和调整：在进行测量和放线的过程中，要随时进行质量检查，并根据需要进行调整。

如发现测量数据不准确或放线不符合要求，要及时进行调整和修正。

三、施工安全措施1.安全培训：对所有参与测量放线工作的人员进行安全培训，强调安全意识和安全操作规程，确保施工过程中的安全。

2.使用防护设备：在进行测量放线工作时，要使用各种必要的防护设备，如安全帽、安全鞋、护目镜等。

3.注意施工现场安全：在施工现场设置警示标志，保持施工现场的整洁和安全，防止意外事故的发生。

4.安全监督和指导：负责施工的人员要进行安全监督和指导，确保各项安全措施的有效执行。

测量放线工程施工方案一、施工背景测量放线工程是土建工程施工中非常重要的一环，它直接关系到整个工程的质量和进度。

因此，合理、科学地制定施工方案对于测量放线工程的顺利进行是非常重要的。

本方案旨在对测量放线工程的施工过程进行详细的规划，确保施工能够顺利进行，保证施工质量。

二、施工对象本次测量放线工程的对象是一处地基工程，总面积约为1000平方米，其中包括一栋4层的建筑物以及周边的场地。

三、施工目标1. 准确测量地基工程的位置、高程等重要参数，为后续的土建施工提供准确的基础数据。

2. 确保测量放线的准确性和精度，保证建筑物的位置和尺寸符合设计要求。

3. 确保施工过程中的安全性，有效避免测量放线过程中可能出现的安全事故。

四、施工方案1. 前期准备阶段（1）确定测量放线的起止点和控制点。

（2）对施工现场进行勘查和测量，确定测量放线的路线和标志点。

（3）准备好所需的测量设备和工具，包括测距仪、经纬仪、测量棒等。

2. 测量放线阶段（1）根据勘查结果和设计要求，确定建筑物的具体位置和尺寸。

（2）进行建筑物的基准测量，确定建筑物的地基位置和高程。

（3）进行地面场地的放线工作，确定场地的边界和重要区域的位置。

（4）确保进行测量放线工作时，场地内的人员和设备安全撤离，避免因施工引起的安全事故。

3. 施工结束阶段（1）对测量放线工作进行复查和核对，确保测量数据的准确性和精度。

（2）编制测量放线工作的施工报告，详细记录施工过程中的关键环节和数据。

（3）组织施工人员对施工现场进行清理，确保没有留下任何测量放线工具和设备。

五、施工技术要求1. 施工人员必须具备专业的测量放线技能和经验，能够熟练操作各种测量设备。

2. 在施工现场，要加强安全管理，设置明显的安全警示标识，确保施工安全。

3. 对测量数据进行多次核对和复查，确保数据的准确性和可靠性。

4. 在施工过程中，要遵守规范操作流程，严格按照方案的要求进行施工。

六、施工质量控制1. 在测量放线工作中，要进行多方位的交叉核对，确保数据的一致性和准确性。

围护工程施工方案测量放线一、测量放线的意义和目的测量放线是围护工程施工的首要工作，其主要目的是确定围护墙的位置、尺寸和平面布置，为后续土方开挖、基础施工、墙体施工等工序提供准确的参考和依据。

通过测量放线可以保证围护墙的垂直度、水平度和尺寸精度，从而确保围护工程的施工质量和安全。

二、测量放线的准备工作1. 准备测量工具和设备：包括测距仪、水平仪、经纬仪、放线杆、尺子、地桩、标志桩等。

2. 制定测量放线方案：根据围护墙的设计图纸和实际施工情况，制定精确的放线方案，包括放线点的位置和数量、放线桩的设置高度、放线线路等。

三、测量放线的具体步骤1. 确定放线点：根据设计图纸和放线方案，在围护墙的施工位置确定放线点，一般选择围护墙的四个角落、墙体的中心和每隔一定距离的墙体中间点作为放线点。

2. 设置放线桩：在放线点处用放线杆设置放线桩，要求放线桩的设置要准确、平整、固定，以便后续放线线路。

3. 建立坐标系：根据设计图纸和实际施工情况，在放线点处建立符合实际需要的坐标系，确定各个放线桩之间的相对位置，并用标志桩标记，以便后续的测量和施工。

4. 放线测量：根据设计要求和测量方案，利用测距仪、水平仪、经纬仪等测量工具，沿放线线路进行放线测量，确保放线的精度和准确度。

5. 标示放线线路：在围护墙的施工位置用标志桩或喷涂标记等方式标示放线线路，以便后续的土方开挖和基础施工。

四、测量放线的注意事项1. 放线测量要求准确、精密，避免出现误差。

2. 放线桩的设置要牢固、平整、标高准确，以确保后续测量的准确性。

3. 在放线测量过程中，要防止测量工具和设备受到外界干扰，避免影响测量结果。

4. 放线线路要清晰、明确，便于后续工序的施工操作和管理。

五、测量放线的总结围护工程施工中，测量放线是至关重要的一步，其准确性和精度直接影响后续工序的质量和进度。

因此，在围护工程施工前，要认真制定测量放线方案，准备好相应的测量工具和设备，并严格按照测量步骤和注意事项进行放线测量。

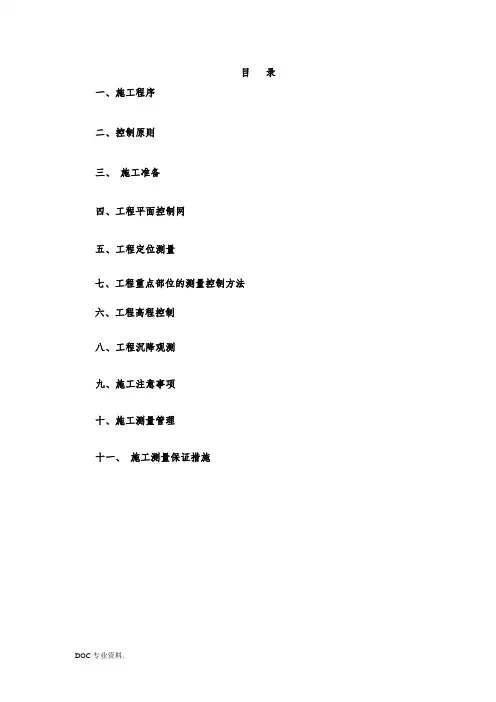

目录一、施工程序二、控制原则三、施工准备四、工程平面控制网五、工程定位测量七、工程重点部位的测量控制方法六、工程高程控制八、工程沉降观测九、施工注意事项十、施工测量管理十一、施工测量保证措施定位和测量放线施工方案及技术措施一、施工程序交桩→复核→建筑定位→控制主轴线测设→高程引进及传递→施工测量→沉降观测二、控制原则1、在测量放线过程中，遵守先整体后局部、先高级后低级、先控制后细部工作程序。

2、选点应选在通视条件良好、安全、易保护的地方。

3、测量人员应严格按照规要求落实“三检”制度，即：自检、互检、交接检的原则，确认合格后，提请工程师进行验线，合格后，方能进行下道各工序的施工。

4、严格做好测量仪器及器具的检定、检修及维护的工作，保证仪器的精度从而在根本上控制测量精度。

5、桩位放样时定出的桩位之间必须进行校核，轴线的延长点要准确，标志要明显，并要保护好。

6、测量时尽量选在早晨、傍晚、阴天、无风的气候条件下，太太强时需给仪器遮打太阳伞，减少旁折光的影响。

雨天易造成各部位的施工用线失效，雨后测量人员要及时核对控制线的准确和有效，避免质量事故。

冬季施工时气温过低可使墨线冻凝无法附着在基体上，可适量掺入乙醇防止冻凝。

7、各项资料作到及时、真实、符合资料管理要求。

8、施工测量中，严格审核依据点正确性，测量记录应原始、正确、完整、工整、计算依据正确、步步校核。

三、施工准备1、人员配备由于本工程测量工作量大，测量精度要求高，为确保工程优质高效的完成，本工程配置测量工程师1名，测量员2人，每名测量人员安排1名测量协助工，负责现场的测量工作。

2、测量仪器配备测量仪器、工具必须准备齐全，其中全站仪、经纬仪、水准仪、钢卷尺等重量仪器、工具必须送指定的计量所检定，送检过的仪器、工具必须保证在符合使用的有效期，并保留相应的检验合格证备查。

配备仪器和工具如下表：所有仪器、设备都有有效的鉴定证书，仪器在日常使用过程中，定期对其进行检查、保养，并做好记录。

工程测量放线施工方案工程测量放线施工方案一、施工内容本工程是指在建筑、道路、桥梁、水利、矿山等工程建设中，利用测量仪器测量出地面上各项工程间的空间位置，并通过放线将这些位置点在现场上实际标志出来，为后续建设提供基准。

二、工具和设备1. 测量仪器：包括全站仪、经纬仪等，用于精确测量和放线。

2. 放线工具：包括尺子、铁锤、木桩等，用于将测量获得的点位在实地进行标志和放线。

3. 计算工具：包括计算机、计算器等，用于数据处理和计算。

三、施工流程1. 预备工作：确定测量范围和目标，确定施工方案，调配好测量仪器和工具。

2. 野外测量：根据工程要求，在现场进行实地测量，精确确定各个工程节点的位置和空间关系。

3. 数据处理：将野外测量获得的数据导入计算机，通过测量软件进行数据处理，计算得出各个节点的坐标。

4. 校核和验证：对计算出的数据进行校核和验证，确保数据的准确性和可靠性。

5. 放线施工：根据计算出的数据，选取合适的放线起点和目标点，在现场进行放线标志。

放线标志一般使用木桩或者其他标志物，确保明显可见。

6. 后续处理：完成放线后，及时清理、整理放线工具和仪器，做好记录和备份工作。

四、施工安全1. 在施工过程中，要注意人员安全，特别是在繁忙的建筑工地，要加强对施工人员的安全教育和培训，提高大家的安全意识。

2. 使用测量仪器时，要保持仪器的正常运作和维护，定期检查和维修，确保仪器的精确度和可靠性。

3. 在放线施工过程中，要注意周围环境的变化和风险的存在，及时采取相应的安全措施，保证施工的安全和顺利进行。

五、施工计划根据实际情况和工程要求，制定详细的施工计划，包括测量时间安排、人员调配、测量区域划分等，确保施工的有序进行。

六、总结工程测量放线是一项重要的施工准备工作，对于后续的建设和施工具有重要意义。

因此，在进行施工前，要充分了解工程要求，熟悉测量仪器和工具的使用方法，制定详细的施工方案和安全措施。

只有通过科学规范的测量放线工作，才能为工程建设提供准确的基础数据和有序的工作环境。

工程测量放线专项施工方案工程测量放线是在工程施工阶段中的一个重要环节，是确定工程地理位置和各个构筑物位置的基础工作。

本方案旨在确保测量放线工作的准确性和高效性，在不同工程项目中合理选择和应用测量方法，以及确保测量放线人员的安全。

一、项目概况以一些具体的工程项目（如建筑、道路、水利、桥梁等）为例，说明工程测量放线的需求和目标。

二、工程测量放线的方法选择根据项目实际情况，选择适当的测量放线方法，包括以下几种常用方法：1.全站仪法：适用于较大的室外工程，如道路、桥梁等，具有高精度和较大测量范围的特点。

2.钢尺法：适用于较小的场地或者需要快速测量的工程项目，如家居装修、室内装修等，具有简单易行、测量速度快的特点。

3.GPS法：适用于大范围、较长时间的室外工程，如管道布局、土木工程等，具有高精度和定位准确的特点。

三、测量放线的步骤和流程1.根据工程图纸和设计要求，确定需要进行测量放线的关键点和线路。

2.准备测量仪器和工具，并进行校准和测试，确保测量的准确性。

3.根据具体的测量方法，进行实地测量，并记录数据。

4.针对不同测量点和线路，确定放线方式和目标，进行放线。

5.进行现场标识，确保测量点和线路的可辨认性。

6.结合实际工程施工情况，进行调整和修正，确保放线准确度。

四、测量放线的质量控制1.严格执行测量放线的程序，确保每个步骤的准确性。

2.测量仪器和工具的周期性校验和检修，确保其准确性和正常工作。

3.验收和审查放线数据，发现并及时纠正错误。

4.加强测量放线人员的技术培训和安全教育，提高其能力和意识。

五、测量放线的安全工作1.测量放线人员必须佩戴必要的安全防护用品，如安全帽、防护眼镜、工作服等。

2.在进行测量放线工作时，必须注意周围环境的安全性和稳定性，防止意外事故的发生。

3.在需要进行高空测量和放线时，必须采取必要的安全措施，如固定绳索、使用安全扣等。

六、工程测量放线的效果评估1.对完成的工程测量放线工作进行检查和验收，确保其符合工程要求和设计要求。

第1篇一、编制依据1. 国家相关法律法规和标准规范。

2. 工程设计图纸和相关技术资料。

3. 施工现场实际情况。

二、工程概况1. 工程名称：XX项目2. 工程地点：XX市XX区XX街道3. 工程规模：总建筑面积XX万平方米，建筑高度XX米4. 工程类型：住宅、商业、办公综合体三、施工准备1. 人员组织：成立测量放线小组，由专业测绘工程师、测量工、施工员等组成。

2. 仪器设备：全站仪、水准仪、经纬仪、钢尺、线锤、测量标志等。

3. 材料准备：红砖、白灰、木桩、铁钉、钢条、油漆、图纸、水、砂、石子、水泥等。

四、测量放线方案1. 控制测量：根据设计图纸，确定施工区域的平面控制网和高程控制网，进行控制测量，确保施工放线精度。

2. 定位放线：（1）平面控制：利用全站仪，根据设计图纸，进行平面控制点的放样，确保放样点的准确性。

（2）高程控制：利用水准仪，根据设计图纸，进行高程控制点的放样，确保放样点的高程精度。

（3）轴线放样：根据平面控制网和高程控制网，进行轴线放样，确保轴线放样的准确性。

（4）弧形轴线放样：对于弧形轴线，采用全站仪进行坐标投测，依次施放出各轴线及控制线。

（5）结构放样：根据设计图纸，进行结构放样，包括梁、板、柱等，确保结构放样的准确性。

3. 施工测量：（1）轴线投测：根据控制网，进行轴线投测，确保轴线位置的准确性。

（2）标高传递：利用水准仪，进行标高传递，确保标高的准确性。

（3）垂直度检测：利用经纬仪，进行垂直度检测，确保垂直度的准确性。

五、质量要求1. 测量放线精度应符合国家相关法律法规和标准规范的要求。

2. 放样点应准确无误，误差控制在允许范围内。

3. 施工测量应与设计图纸相符，确保施工质量。

六、安全措施1. 严格执行测量放线操作规程，确保操作安全。

2. 定期对测量仪器进行校验，确保仪器精度。

3. 施工现场应设置安全警示标志，防止人员误入危险区域。

七、环境保护1. 严格按照国家环保法规，控制施工现场的噪音、粉尘等污染。

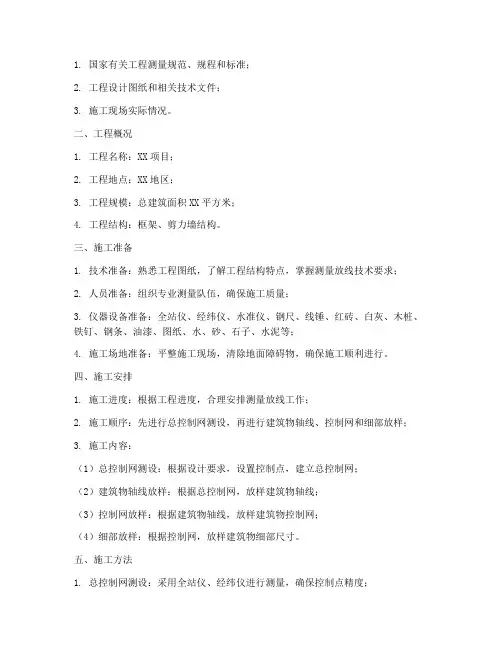

1. 国家有关工程测量规范、规程和标准；2. 工程设计图纸和相关技术文件；3. 施工现场实际情况。

二、工程概况1. 工程名称：XX项目；2. 工程地点：XX地区；3. 工程规模：总建筑面积XX平方米；4. 工程结构：框架、剪力墙结构。

三、施工准备1. 技术准备：熟悉工程图纸，了解工程结构特点，掌握测量放线技术要求；2. 人员准备：组织专业测量队伍，确保施工质量；3. 仪器设备准备：全站仪、经纬仪、水准仪、钢尺、线锤、红砖、白灰、木桩、铁钉、钢条、油漆、图纸、水、砂、石子、水泥等；4. 施工场地准备：平整施工现场，清除地面障碍物，确保施工顺利进行。

四、施工安排1. 施工进度：根据工程进度，合理安排测量放线工作；2. 施工顺序：先进行总控制网测设，再进行建筑物轴线、控制网和细部放样；3. 施工内容：（1）总控制网测设：根据设计要求，设置控制点，建立总控制网；（2）建筑物轴线放样：根据总控制网，放样建筑物轴线；（3）控制网放样：根据建筑物轴线，放样建筑物控制网；（4）细部放样：根据控制网，放样建筑物细部尺寸。

五、施工方法1. 总控制网测设：采用全站仪、经纬仪进行测量，确保控制点精度；2. 建筑物轴线放样：根据建筑物轴线坐标，使用全站仪进行放样；3. 控制网放样：根据建筑物轴线，使用全站仪进行控制网放样；4. 细部放样：根据控制网，使用钢尺、线锤进行细部放样。

六、质量要求1. 控制点精度：满足设计要求；2. 建筑物轴线、控制网和细部放样精度：满足设计要求；3. 施工过程中，确保测量数据准确可靠。

七、安全文明施工1. 施工过程中，严格遵守安全操作规程，确保施工安全；2. 施工现场文明施工，保持施工环境整洁；3. 施工结束后，清理施工现场，确保场地整洁。

八、施工组织与管理1. 成立测量放线施工领导小组，负责施工组织与管理；2. 施工过程中，定期召开施工会议，及时解决施工中出现的问题；3. 施工结束后，对施工质量进行验收，确保工程质量。

.- 测量放线专项施工方案一、测量概述1.1测量工作重点及方法±0.000m以下结构采用建筑平面控制网进行施测，使用全站仪进行高程传递并建立高程控制点，±0.000m以上结构采用建筑物内控法进行轴线竖向投测，从建筑外墙竖向传递高程，引测楼内做好1m控制线。

具体的测控重点和方法见下表。

测量工程重点和方法1.2工作难点及应对措施1.2.1槽上可用场地相对较小，控制桩位保护要求高应对措施：根据甲方提供的控制点，测设场地平面控制网，控制桩尽可能避开堆料区及机械运输路线，控制桩用脚手管搭设防护并用红白漆做好标识。

并指定专人巡查维护，定期进行复测与修正，确保工程控制系统的准确性。

1.2.2场区面积大，平面控制网及高程控制点精度要求高应对措施：根据业主提供的基准点，测设二级场区控制网。

控制桩坐标使用计算机解算，平面控制网和高程控制点使用全站仪和水准仪进行闭合。

整场区采用两级控制，形成完整统一的测控体系，以保证测量精度要求。

1.2.3建筑物高度高，轴线及标高竖向传递精度控制难度大应对措施：轴线传递使用激光铅直仪向上每三层进行一次投测，-.投测点不少于3点，并固定光靶，使用经纬仪逐次将投测上来的点进行闭合，无误后，按先整体后局部对轴线及细部轴线进行施测。

±0.000m以下使用钢尺传递高程。

±0.000m以上在首层外墙四周用水准仪抄出建筑1m线，每层每段使用钢尺配合弹簧拉力器以98N的标准拉力，沿外墙大角垂直向上传递三个标高点（闭合差≤3mm）取平均值，以此为依据在作业面采用水准仪抄测标高控制线。

1.2.4轴系之间的转换复杂应对措施：本工程轴线系统，是由楼座和地下车库两套轴线网组成，轴线网相互转换、衔接，要求测量人员必须仔细审图，科学解算，以做到万无一失。

1.2.5测控方法的选择及设备的选型是做好测量工作的难点应对措施：对众多的测控方法，必须结合本工程的实际情况，进行合理比对、实际论证，确保方法的科学性、针对性、及现场可行性。

定位和测量放线施工方案放线施工是指在土地工程施工前进行地面标志和测量的工作，以确定建筑物或结构物在固定位置上的具体坐标，确保工程的准确性和准确度。

放线施工是土地工程施工的重要一环，其准确性直接影响到后续施工的质量和进度。

本文将介绍放线施工的定位和测量方案。

一、定位方案：1.确定基准点在放线施工前，需要先确定一个具有固定坐标的基准点，以此为参照点进行测量和定位。

一般选择临近工程地块的政府测绘机构提供的控制点作为基准点。

2.建立控制网采用网格法或三角剖分法，根据工程的大小和特点，在工程区域内选择适量的控制点。

通过这些控制点，可以形成一个控制网，用于后续的测量和定位工作。

3.建立放线基线在工程区域内，根据工程设计图纸确定主要放线基线。

一般采用主要建筑物边缘、主要道路中心线等作为基线。

通过这些基线，可以实现工程区域内的放线和测量。

4.等距放线按照建筑物或结构物的设计尺寸，确定放线点的坐标，并使用放线仪进行等距放线。

放线点的坐标可以根据图纸进行计算，或者通过实地测量获得。

5.标记放线点在放线点上进行标记，使用喷涂油漆或其他标记设备，将放线点标记清晰可见。

标记的内容应包括放线点编号、地理坐标、设计标高等信息，以便施工人员进行参考。

二、测量方案：1.三角测量法通过测量三边的长度和三个角度的大小，计算出放线点的坐标。

这种方法适用于平面简单、点位稀疏的场地，但是对于存在障碍物或复杂地形的场地，准确度会受到影响。

2.GPS测量法利用全球定位系统（GPS）进行测量，可以快速获得放线点的经纬度坐标。

这种方法适用于室外施工场地，但在室内或有大量遮挡物的场地效果不佳。

3.光电测量法通过激光仪器或电子测距仪测量点到点的距离，结合方位角测量点的位置。

这种方法适用于室内和室外施工场地，准确度较高。

4.全站仪测量法通过全站仪进行测量，可以同时测量点位的水平和垂直角度，以及距离和高差等参数。

这种方法适用于复杂场地和大型工程，准确度较高。

第二节测量放线测量放线是工程很重要的一项技术工作，贯穿于施工的全过程，从施工前的准备，到施工过程，到施工结束以后的竣工验收，都离不开测量工作。

如何把测量放线做得又快又好，是对技术人员一项基本技能的考验和基本要求。

一、做好开工前的测量交底工程开工前，应在全面熟悉设计文件的基础上，由勘测设计单位进行现场测量交底，按设计图认清现场水准基点、导线桩、交点桩等，做好桩位交接记录，对位于施工范围内的测量标志，必须采取妥善保护措施。

关于测量交底方面，需要强调的是桩位的保护，即在设计单位交桩以后，应及时采用砌砖墩或浇筑水泥墩等方法予以保护，以免丢失。

这些桩一般在于农田或居民区内，很容易被人为破坏，而一旦破坏，再让勘测设计单位来补测，则既耽误施工，又要增加一定的费用。

二、中线复测和边线放样中线测量是在定线测量的基础上，将道路中线的平面位置在地面上详细地标示出来。

它与定线测量的区别在于：定线测量中，只是将道路交点和直线段的必要转点标示出来，而在中线测量中，要根据交点和转点用一系列的木桩将道路的直线段和曲线段在地面上详细标定出来。

定线测量一般由勘测设计单位实施，然后把有关桩位和测量成果交与施工方，由施工单位进行中线及施工测量。

路基开工前应全面恢复中线，根据恢复的路线中桩和有关规定钉出路基边桩。

关于中线复测和边线放样，应注意做好以下几点：一是应注意各交点之间的距离、方向是否与图纸相符，应注意与桥涵等结构物的中心是否闭合；应注意与房屋等建筑物的相对位置与图纸是否相符。

如果发现问题及时联系设计单位查明原因。

二是护桩的设置。

道路中线桩护桩的设置，是路基施工的重要依据，但是在施工中这些桩又容易被破坏，所以在路基施工过程中经常要进行中线桩的恢复和测设工作。

为了能迅速而又准确地把中线桩恢复在原来的位置上，必须在施工前对道路上起控制作用的主要桩点如交点、转点、曲线控制点等设置护桩。

所谓护桩，就是在施工范围以外不易被破坏的地方钉设的一些木桩。

测量放线施工方案样板一、工程概况与目标本工程为XX项目，主要涉及XX区域的测量与放线工作。

项目旨在通过精准的测量放线，确保施工过程中的定位准确，为后续施工奠定坚实基础。

二、测量放线方法与设备采用全站仪、经纬仪等高精度测量设备进行施工测量。

放线过程中，使用标志桩、线条等工具进行地面标识。

结合项目需求，制定合适的测量放线方案。

三、放线精度与质量控制严格遵守国家及行业相关放线精度标准。

定期对测量设备进行校准和维护，确保测量准确性。

实施放线过程中的质量监控，确保放线质量符合设计要求。

四、安全措施与预案制定详细的安全操作规程，确保测量放线过程中的安全。

对现场人员进行安全培训，提高安全意识。

配备必要的安全设施，如反光背心、警示标志等。

制定应急预案，应对可能出现的安全事故。

五、施工进度与人员安排根据项目需求，制定详细的施工进度计划。

合理配置人员，确保测量放线工作的顺利进行。

对现场人员进行定期考核，确保工作效率和质量。

六、交底与培训要求在施工前，对现场人员进行技术交底，明确施工要求和注意事项。

组织专门的技术培训，提高现场人员的技能和操作水平。

七、质量控制与验收标准制定严格的质量控制措施，确保放线质量符合设计要求。

参照国家及行业相关标准，制定放线验收标准。

对放线成果进行定期检查和验收，确保施工质量。

八、后期维护与服务保障提供放线成果的电子版和纸质版，方便后续施工使用。

对放线成果进行定期维护，确保其在施工过程中的有效性。

提供必要的技术支持和咨询服务，确保施工质量。

以上是本项目的测量放线施工方案样板，具体施工方案还需根据实际情况进行调整和优化。

在施工过程中，我们将严格按照方案要求执行，确保施工质量和安全。

专项施工方案--测量放线专项施工方案测量放线一、工程概述本次施工项目为具体工程名称，位于工程地点。

该工程涵盖了工程主要内容和范围，总建筑面积为具体面积平方米。

为了确保工程施工的准确性和质量，特制定本测量放线专项施工方案。

二、编制依据1、工程施工图纸及相关设计文件。

2、《工程测量规范》（GB 50026-2020）。

3、国家及地方现行的有关施工测量的规范、规程和标准。

三、施工准备1、人员准备成立专门的测量小组，由具备丰富测量经验的技术人员担任组长，配备足够数量的熟练测量工人。

2、仪器准备根据工程规模和精度要求，配备先进的测量仪器，如全站仪、水准仪、激光铅垂仪等，并确保仪器经过检定且在有效期内。

3、技术准备认真熟悉施工图纸，了解设计意图，掌握工程各部位的尺寸和坐标关系。

对测量人员进行技术交底，明确测量任务和要求。

四、测量放线流程1、控制点的布设根据业主提供的控制点，结合施工现场的实际情况，在工程周边稳定、可靠的位置布设施工控制点，并做好标记和保护。

2、建筑物定位利用全站仪，依据控制点和建筑物的坐标，进行建筑物的定位测量，确定建筑物的主要轴线交点。

3、基础施工测量在基础施工阶段，进行基槽开挖线、垫层边线、基础边线等的测量放线工作。

通过水准仪控制基础的标高。

4、主体结构施工测量在主体结构施工中，使用激光铅垂仪将控制点向上传递，进行轴线的竖向投测。

同时，利用水准仪控制各层的标高。

5、装饰装修施工测量在装饰装修阶段，进行墙面、地面、门窗洞口等的测量放线，确保装饰工程的尺寸和位置准确。

五、测量精度控制1、平面控制网的精度要求边长相对中误差不大于 1/20000，测角中误差不大于5″。

2、高程控制网的精度要求闭合差不大于±5√Lmm（L 为水准路线长度，单位为千米）。

3、施工测量的精度要求建筑物轴线允许偏差不超过 5mm，层高允许偏差不超过 3mm，全高允许偏差不超过 15mm。

六、质量保证措施1、测量人员必须持证上岗，严格按照操作规程进行测量工作。

施工方案工程测量放线步骤一、前言工程测量放线是工程建设的第一步，是指在规划设计完成后，通过实地测量工作，将设计图纸中的建筑界址、建筑平面控制线、建筑物的位置、高程等，准确地反映在工程建设现场，为后续的施工、验收、竣工提供基础数据和条件的一项工作。

在实际的建设过程中，工程测量放线的准确性和及时性决定了后期施工进度和质量，因此工程测量放线工作是至关重要的。

二、工程测量放线的基本内容1. 测量放线的基本工作内容根据设计图纸要求，在地面上准确、清晰地标出地面各种工程的位置和高程，并作好放线记录。

这是测绘与实际工程的连接环节，也是工程建设的基础和起点，对整个工程的进度和质量起着决定性的作用。

2. 测量放线的要求（1）准确性测量放线的准确性是整个工程施工的保证，其误差不应超过规定的范围。

（2）及时性测量放线的及时性是建设进度的保证，要求能够在短时间内完成测量放线工作，尽快为施工提供必要数据。

（3）完整性测量放线的完整性是工程质量的保证，要求能够按照设计图纸的各项要求，将建筑界址、建筑平面控制线、建筑物的位置、高程等进行全面的测量放线。

三、工程测量放线的主要步骤1.准备前期工作（1）熟悉设计图纸在进行测量放线工作前，需要认真研究设计图纸，了解工程的设计要求和标准，明确测量放线的主要内容和要求。

（2）掌握测量放线工具和设备熟练掌握测量放线所需的各种仪器设备，包括全站仪、GPS定位系统、测距仪、铲子等，确保工具设备的正常使用和准备充分。

（3）组织测量放线人员确定测量放线的人员组成和分工，明确各自的工作任务和职责，确保人员配备和组织协调。

2.实地测量（1）建立控制点根据设计要求，利用GPS定位系统或者全站仪，在工程现场建立起控制点，确定好控制点的位置和标高。

（2）测量界址根据设计图纸，测绘出建筑的界址，包括建筑的外围线，确定建筑物的位置。

（3）测绘平面控制线根据设计图纸，通过全站仪或者其他测量设备，测绘出建筑平面控制线，确保建筑平面的准确定位。

工程测量放线方案工程测量是指在工程建设中，对地理空间和物体的尺寸、形态、位置等进行测量的一种技术。

工程测量的放线方案是指在工地上根据工程设计图纸进行放线，将设计图纸上的数据准确的转化为实地的放线点位，以便工程施工的参考和指导。

1.确定放线基准：工程测量放线的第一步是确定放线基准，即工程测量的起点和参考。

一般情况下，可以选择工程设计图纸上的一点作为基准点。

2.准备工具和设备：进行工程测量放线需要准备一些工具和设备，例如测量尺、量角器、激光测距仪等。

根据工程的要求，还需要准备一些特殊的工具和设备。

3.制定放线方案：根据工程设计图纸和实地的情况，制定具体的放线方案。

放线方案应当包括放线的点位、线路和标志，以及测量精度和方法等。

4.进行现场勘测：在进行具体的放线之前，需要进行现场勘测，了解地形、地貌等情况，并且确定一些关键点位，以便进行放线。

5.进行放线：根据放线方案，使用相应的工具和设备进行实际的放线工作。

放线的过程中要注意测量的精度和准确性，以保证放线结果的可靠性。

6.验证放线结果：在完成放线之后，应当对放线结果进行验证，以确保放线的准确性和正确性。

7.记录和报告：对放线的过程和结果进行记录和报告，以便后续的工程施工和验收。

8.更新和修订：根据工程的实际情况，在实施施工过程中，可能会出现一些变化和调整，需要及时更新和修订放线方案。

以上是一种常见的工程测量放线方案，具体的方案制定和实施应当根据具体的工程要求和实际情况来确定。

在进行工程测量放线时，应当严格按照相关的规范和标准进行操作，确保测量的准确性和可靠性。

同时，还应当在工程施工的过程中，及时调整和修正放线结果，以适应实际的施工需求。

电力工程测量放线施工方案1. 引言本文档为电力工程测量放线施工方案的详细说明。

本方案旨在确保电力工程测量放线的准确性和高效性，以便工程施工能够顺利进行。

2. 测量放线工具准备在开始测量放线工作之前，需要准备以下工具：- 测量仪器（如全站仪、经纬仪等）- 测量钉- 测量毯3. 测量放线步骤3.1 站址确定首先，对于电力工程中的每个关键位置（如杆塔、电缆井等），需要在现场进行站址确定。

站址确定的步骤如下：1. 根据设计图纸，确定各个关键位置的坐标点。

2. 在现场使用全站仪或经纬仪进行测量，准确获取各个坐标点的实际位置。

3. 在测量点的位置使用测量钉进行标记，方便后续的放线施工。

3.2 放线施工一旦站址确定完成，即可进行实际的放线施工工作。

放线施工的步骤如下：1. 根据设计图纸和站址确定的坐标点，使用测量仪器在现场进行测量。

2. 在地面上使用测量毯，标记出各个线路的走向和位置。

3. 使用测量仪器和测量钉，确保放线的准确性和稳定性。

4. 进行放线的同时，要注意周围设施和人员的安全，确保施工过程中的安全性。

4. 测量放线质量控制为了确保测量放线工作的质量，需要进行质量控制。

质量控制的步骤如下：1. 检查测量仪器的准确性和稳定性，确保其正常工作。

2. 定期校准和维护测量仪器，以确保测量结果的准确性。

3. 进行放线施工后，进行实际测量，与设计图纸进行对比，检查偏差情况。

4. 如果发现偏差较大的情况，需重新调整放线或重新测量。

5. 总结本文档详细介绍了电力工程测量放线施工方案。

通过准备测量工具、确定站址、进行放线施工和质量控制等步骤，能够确保电力工程的测量放线工作的准确性和质量。

在实际操作中，务必遵循相应的安全操作规范，保障工程施工的顺利进行。

一、编制依据1、《工程测量专业质量手册》2、《建筑工程施工测量规》3、《建筑变形测量规程》（JGJ/T8）4、---------------住宅楼建筑施工图纸5、----------------住宅楼施工组织设计6、业主提供的工程测量定位及工程水准测量成果7、公司施工技术管理规定二、工程概况2．1、设计概况本工程为--------------------------住宅楼，位于----市----路南一里----化学纤维研究所，为一栋32层综合楼，设有一层地下室，2～3层为办公用房，4～32层住宅。

总建筑面积27359.98m2,室地坪标高±0.000标高相当于黄海高程75.70m。

本建筑为丙类建筑，主体工程结构为框剪结构，地震作用抗震设防烈度为6度，抗震措施6度，抗震等级三级。

本工程基础采用静压预应力高强混凝土管桩（PHC）,静压桩基的桩端持力层为圆砾层，承台面标高分别为-5.50m， -7.00m、-8.00m。

2 .2 现场自然条件该工程施工场地供电、供水方便，进场道路狭窄，容易造成交通拥堵，交通极其不便，施工场地较狭小，施工管理较困难。

2．3水文情况场地主要存在两层地下水，第一层地下水主要存在素填土○1层中和淤泥质粘土○2，属上层滞水。

主要由大气降雨及地表水渗补给，以排泄和渗透形式向低洼冲沟排泄，水量不大，迳流不畅快，水位及水量随季节变化，没有形成统一稳定的水位。

初见水位标高73.00～74.00m三、施工前的准备1、人员准备：本工程设测量管理员 2 名负责本工程与测量有关的工作，测量员2名负责施工过程中的测量放线工作。

2、技术准备：根据工程任务的要求，收集分析勘测、设计及施工等相关资料。

包括：①、城市规划部门测绘成果；②、工程勘察报告；③、施工设计图纸与有关的变更文件；④、施工组织设计及施工方案；⑤、施工场地地下管网及其它构筑物的成果图。

○5熟悉首层建筑平面图、基础平面图、有关大样图、总平面图及与定位测量有关的技术资料。
