自来水综合管理信息系统建设探索魏晓峰李伟磐石市供水公司【摘要】本文探讨了自来水行业信息化的现状，讨论了综合信息系统的主要组成、指导思想、建设内容和系统功能以及在建设综合信息系统中需要注意的几个关键问题。
【关键词】自来水信息化管理信息系统一、自来水企业信息化的现状我国城市供水企业从９０年代初期就不同程度地开始致力于管理信息系统的建设，在长期的探索、开发和应用过程中，积累了丰富的建设经验，企业信息化的水平不断提高。
特别是近几年来，“数字供水”、建设信息社会等的出现，对自来水企业信息化的要求越来越高。
过去以生产管理、管网管理、营业管理、无纸化办公为主要核心的管理信息系统，得到长期的应用实践，已经成为城市供水企业工作中不可缺少的工具。
但是，与此同时国际供水企业的信息化大都采用以ＳＣＡＤＡ为基础的数据系统，它很好地解决了设备实时运行状态监测的数据采集、分析等支持功能；以ＥＲ。
／ＥＡＭ为核心，并与ＳＣＡＤＡ系统对接，对设备的运行、维护实施全面的在线实时管理；以ＧＩＳ为辅助系统，与ＳＣＡＤＡ系统、ＥＲ。
／ＥＡＭ系统整合，形成实时在线的一体化数据管理平台，全面提高城市自来水信息化水平。
与之相比较，我国城市供水信息化建设还存在相当大的差距。
二、自来水信息化的实际意义自来水企业的业务性质与一般的企事业单位有很大的不同，它面对着千家万户的服务需求，管理着全市范围内纵横交错的地下管网和大量设备。
因此，所研制开发的管理信息系统，必须要为安全稳定供水的严格要求服务，必须要为做好用户服务这个工作宗旨提供现代化的信息管理手段。
这就要求自来水企业必须以整体信息化为出发点，将企业运营相关的所有数据进行集中管理，在此基础上针对自来水运营模型的要求，统一规划，构建生产调度、管网运行、营业收费、用户服务等专业应用系统，形成自来水综合管理信息平台。
此外，自来水综合管理信息系统的建设也是响应国家确立的以信息化带动工业化，以信息化推动现代化的发展战略思想。

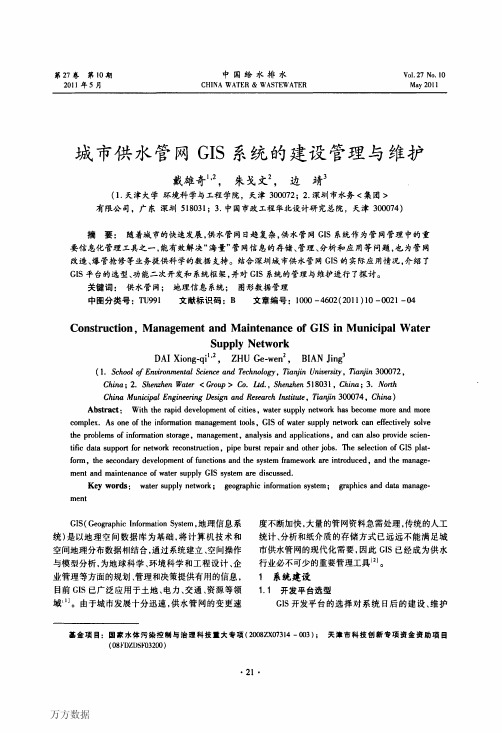

城市供水管网GIS系统的建设管理与维护
作者：戴雄奇， 朱戈文， 边靖， DAI Xiong-qi， ZHU Ge-wen， BIAN Jing
作者单位：戴雄奇,DAI Xiong-qi(天津大学,环境科学与工程学院,天津,300072;深圳市水务<集团>有限公司,广东,深圳,518031)， 朱戈文,ZHU Ge-wen(深圳市水务<集团>有限公司,广东,深圳
,518031)， 边靖,BIAN Jing(中国市政工程华北设计研究总院,天津,300074)
刊名：
中国给水排水
英文刊名：CHINA WATER & WASTEWATER
年，卷(期)：2011,27(10)
1.张谱;党志良;武萌基于GIS实现供水管网管理的可视化 2008(06)
2.陈凌;刘遂庆;李树平利用中间层技术实现GIS与水力模型的无缝连接 2007(11)
3.王强谈GIS在城市供水管网信息资源管理中的应用 2008(29)
4.田一梅;赵新华;黎荣GIS技术在供水系统中的应用与发展 2000(09)
本文链接：/Periodical_zgjsps201110006.aspx。
供水在线水力模型系统AQUIS——实时仿真、优化和主动决策，智能水网管理专家施耐德电气（中国）有限公司供水安全和应急一直是自来水公司最为关心的事情，但在缺乏关于运行性能、管网状态和用户需求等实时信息的情况下，需要确保供水安全，并对供水调度做出快速反应时，自来水公司就会面临巨大挑战。
除此之外，自来水公司还面临管网老化、水源污染、管道泄漏、电耗高等问题。
长期以来，供水公司投入大量资金改造管网、安装表计和建立SCADA系统，使一部分配水管网得以监测，但仅仅SCADA系统尚不能足以对整个配水网络进行主动仿真。
据统计，大部分自来水公司将总投资的20%用于水厂，而80%则用于输配水网络建设，大多数自来水公司只关心水厂出水状况，而对出厂后的水质和运行状况几乎不了解。
另外，各类法律法规、标准规范对水安全的要求也越来越严格，自来水公司能否制定有效的应急预案并及时处理故障，提高用水户满意度，也变得越来越重要。
要顺利解决以上众多挑战，就需要掌握供水网络实时运行状况，而AQUIS 在线水力模型系统，正是为此而设计。
首先，AQUIS是一个水力建模工具，提供了对供水网络中的流量、压力和水质进行仿真，AQUIS系统基于实时SCADA数据来分析并追踪当前情况，让操作者能做出更好，更聪明的决策从而优化生产并提高你的效益。
其次，AQUIS能够方便的、低成本地与任何开放式应用程序整合，尤其是与SCADA系统、GIS系统、营收系统的集成，实现了全面的智能供水调度，并提供在水管网管理领域的大量知识和经验作为技术支持。
为了帮助保持标准水质，AQUIS能够在整个水网中跟踪流量、流向和水质，并快速浏览到化学成分、水龄、浊度和气味等数据。
AQUIS的应用模块如图1基础数据建模仿真决策账单/GIS系统SCADA系统模型管理器数据管理器工程规划运行调度仿真优化图 1 AQUIS应用模块基于AQUIS能够全面掌握水网实时运行状况，而AQUIS提供的专业应用模块，能够帮助自来水公司进一步节约运营成本和投资：⏹供水管网水力和水质建模根据管网GIS数据、监测点历史数据和用户用水数据，建立管网水力数学模型和水质模型。
供水管网监测系统解决方案，在线示警，优化城市水务管理供水管网作为城市供水的重要设施，对其的掌握与控制、运行效率直接反映供水服务质量。
为获知城市的整体供水状况，通常需要在整个城市布设有多个管网监测点，获取公司管网的压力、流量等信息，以便优化城市水务管理作业，有效监控漏水或爆管事故的发生。
城市供水管网监测系统解决方案，融合物联网、无线通讯、自动化控制等技术,与城市供水管网系统相结合，利用智能感知设备，通过无线通讯网络与智慧水利监控平台组成一套具备监测、汇总、转换、传输、控制、管理等功能的系统，让管理者无论身处何方，都能进行水务管理工作。
水泵控制柜系统组成:管理层：也就是监控中心，兼具硬件、软件两部分，以安卓/IOS手机、电脑、平板、1ED监控大屏等信息终端为载体，安装应用智慧水利监控平台APP、网页，来对供水管网进行远程管理；传输层：数据通信网络，系统支持GPRS、4G、以太网、WIF1等网络，无须布线构建简单、快捷、稳定；采集层：负责管网监测、采集数据的设备，常用的有压力变送器、流量计、电磁阀、液位传感器等物联网终端；系统功能：1、数据监测：监测管网的流量、压力等参数;监测电磁阀、水泵等设备的工作状态、用电量等信息。
监测频率可设置1・5分钟一次，24小时在线监测不间断；海淀MkMBKMUI1B、大屏展示⅛>-*ΛM÷*ΛM•：:MM•， IW入■<«■IIWΠW∙B∙ ♦< .••弊”•39*6V .<M(•—•J ■IIW•0A ・Q QD ，MMMM ■J*O.J» __1■ ®∙∙β∙at!M∕V.O 0*•・J•型呼.•沙∙cβ⅜a^>∙>Mv，~“∙⅝⅜*∙~Mf-•・2A 0D "•・~MβH∙∙≡MS•∏ M .SO» A 0≡* ，jaθ∙.M∙⅛.0∙UaMeIMMJVMmMBB MIMM tM1Nf1*I■««Htfa ・♦・UΠ<≡JMMIXMn4MM>*βB MttMn12一©!5-.•■•・1ooa±•CCCO«vaMS-1amMnMin•••2、智能控制：支持手动、自动、远程三种控制方式，相互之间可随时切换，即时生效无时差。
管网供水知识点总结大全一、管网供水系统概述管网供水系统是指一种通过管道将水从水源输送到用户处的供水系统。
它包括了各种管道、泵站、水塔、水箱和配电设备等。
管网供水系统的设计和运行是为了确保用户在需要时能够得到安全、卫生、持续和足够的水。
二、管网供水的水源1.水库：水库通常是通过堤坝拦截河流水流形成的水体。
水库通常会配备有泄洪闸门，通过控制闸门来调节水库的水位和出流量。
2.河流：在没有水库的情况下，直接从河流中提取水源供给城市和居民生活用水。
3.地下水：地下水是一种不易受表层水污染影响的水源，但提取地下水需要进行专门的地下水开采和处理。
4.湖泊：一些地区的供水系统会直接从湖泊中提取水源，但需要考虑湖泊水质的波动和改变。
5.海水淡化：在水资源匮乏的海岛地区，可以通过海水淡化厂将海水转化为淡水供应给当地居民和工业用水。
三、管网设计流程1.调查阶段：包括对水源的调查、水质分析、地质勘察等，以确定可行的水源。
2.概念设计：通过分析各种水源、用水需求、地形地貌等条件，确定供水管网的走向和规模。
3.详细设计：在概念设计的基础上，制定详细的管网设计方案，包括管道材质、管径、泵站位置和规模等。
4.施工过程：包括取水工程建设、供水管网敷设、泵站建设和设备安装等。
5.运行维护：包括管网供水系统的日常运行管理和定期维护保养，以确保系统的长期运行。
四、管网供水的管道材质1.铸铁管道：铸铁管道是最常见的供水管道材质，具有较高的强度和耐腐蚀性能，使用寿命长。
2.钢管道：钢管道在大型供水系统中常用，其强度和耐压性能比铸铁管道更好。
3.塑料管道：塑料管道在小型供水系统中常用，其安装和维护成本低，使用寿命相对较短。
4.玻璃钢管道：玻璃钢管道具有耐腐蚀、轻质、耐压性能好等优点，适用于特殊环境和场合。
五、管网供水的水泵1.离心泵：离心泵是最常用的供水泵，适用于大流量、小扬程的供水系统。
2.潜水泵：潜水泵通常安装在水井或水箱中，适用于供水深度较深的场合。

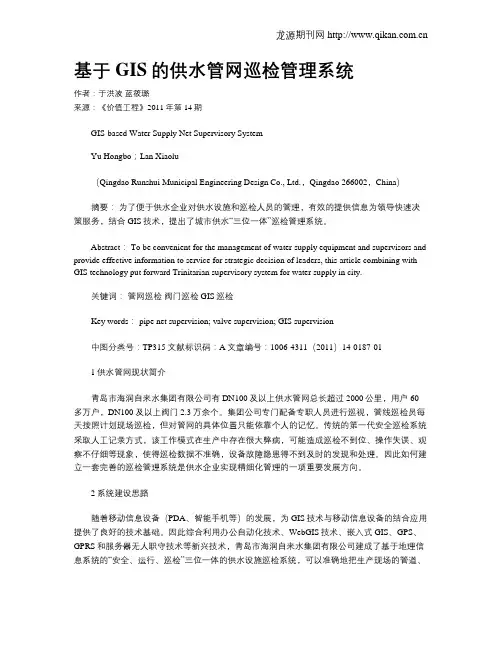

基于GIS的供水管网巡检管理系统作者：于洪波蓝筱璐来源：《价值工程》2011年第14期GIS-based Water Supply Net Supervisory SystemYu Hongbo；Lan Xiaolu（Qingdao Runshui Municipal Engineering Design Co., Ltd.，Qingdao 266002，China）摘要：为了便于供水企业对供水设施和巡检人员的管理，有效的提供信息为领导快速决策服务，结合GIS技术，提出了城市供水“三位一体”巡检管理系统。
Abstract： To be convenient for the management of water supply equipment and supervisors and provide effective information to service for strategic decision of leaders, this article combining with GIS technology put forward Trinitarian supervisory system for water supply in city.关键词：管网巡检阀门巡检 GIS巡检Key words： pipe net supervision; valve supervision; GIS supervision中图分类号：TP315 文献标识码：A文章编号：1006-4311（2011）14-0187-011供水管网现状简介青岛市海润自来水集团有限公司有DN100及以上供水管网总长超过2000公里，用户60多万户，DN100及以上阀门2.3万余个。
集团公司专门配备专职人员进行巡视，管线巡检员每天按照计划现场巡检，但对管网的具体位置只能依靠个人的记忆。
传统的第一代安全巡检系统采取人工记录方式，该工作模式在生产中存在很大弊病，可能造成巡检不到位、操作失误、观察不仔细等现象，使得巡检数据不准确，设备故障隐患得不到及时的发现和处理。
供水管网管理中 GIS 建设与应用摘要：当今在经济发展的同时，城市化的脚步也是在不断的加快，作为城市的重要基础设施，城市供水管网和人们自身的生活也是存在着密切的联系，当今供水管网的系统越来越复杂，在管理的时候所涉及到的信息量比较大，也是为供水企业的日常管理带来了较大的难度。
通过建设城市供水管网GIS系统可以有效的提高管理质量和效率，降低其管理的难度。
关键词：供水管网管理；GIS建设；应用1城市供水管网GIS系统的功能分析1.1查询统计的功能分析在城市供水管网的GIS系统中，在一定程度上存在着查询以及统计数据库和图形等方面的功能，GIS系统的查询以及统计的功能主要是包括了根据其图形进行属性的查询，根据其数据库查询图形和条件等。
1.2确定爆管位置和给出处理措施在对城市的供水管网进行抢修的过程中，GIS系统可以对其爆管位置做出相应的确定，并且关闭相关的阀门，用户则是可以将其爆管抢修的位置直接的输入到GIS系统之中，在这个时候系统可以在拓扑关系的基础上，从而将其所有的管道连接阀门进行找出，之后便是根据其实际的情况去选择进行开启或者是进行关闭，假如阀门并不能够进行关闭，那么GIS系统便会发出相应的提示音，从而排出此类的阀门。
在对阀门关闭的方案进行制定的时候，GIS 也是可以实现智能化的模糊查询以及精确条件查询相互结合，通过地理信息确定出相关的位置，这样可以更好的保证阀门关闭方案的合理可行。
最后需要将其停水通知以及范围等相关的信息进行输出。
1.3栓点图的生成功能在城市公共管网的信息管理系统中，主要是存在着一定程度的特殊性，GIS 系统也是可以根据其特点设计管线的编辑，管线编辑的方式也是多种多样的，其中也是包括了交互编辑以及坐标输入和长度方向输入等等内容。
在此之外，GIS系统可以对其栓点图进行相应的编辑和设定调用的方式，这样就算是在关闭阀门的情况下也是可以准确的实现精准定位，从而使其GIS系统的作用能够得到更加充分发挥，在一定程度上提高城市管网的运行效率。
完善自动化管理控制系统，切实保障供水安全可靠性
张家港市给排水公司
各位领导、各位同行：
大家好！我很荣幸代表张家港市给排水公司在这次全省城乡统筹发展区域供水论坛上作交流发言。
近日，国务院办公厅发出《加强饮用水安全保障工作》的通知，指出切实做好饮用水安全保障工作，是维护最广大人民群众根本利益、落实科学发展观的基本要求，是实现全面建设小康社会目标、构建社会主义和谐社会的重要内容，是把以人为本真正落到实处的一项紧迫任务，要求有条件的地方要尽早实现城乡统筹区域供水。
近年来，我省规划实施区域供水的工作走在了全国前列，各兄弟水司充分发挥城市基础设施的辐射作用，利用资金、技术和规模化优势，统筹城乡供水，提高了供水水质，保障了供水安全，一些好的经验做法已被建设部采纳并在全国推广实行。
下面我就本公司在完善自动化管理控制系统，保障供水安全可靠性方面的有关工作向在座各位作一简要汇报。
一、自动化管理控制系统概况
张家港市给排水公司的自动化管理控制系统，始建于1992年，经过这些年的不断拓展完善，目前已建成了融“四遥”控制系统、电视监控系统、管网地理信息系统和供水管网压力监测系
- 1 -
统为一体的综合管理系统，可以全面实时监测公司下属的4座水厂和主要供水管网的工作状态，并能够控制第三水厂、第四水厂及水源厂的生产运行。
公司的自动化系统采用莫迪康、昆腾系列PLC和高品质进口仪表，组成了高度可靠的现场工业控制和数据采集系统，对自来水生产的各个工艺流程可以进行全自动化控制；基于INTOUCH工业组态软件下开发的人机界面管理系统，具有良好的三维动态显示界面、强大的控制管理能力和完善的数据库服务功能；技术领先的数字化工业电视监控系统能够对各主要生产设备的运行进行监控；自动控制系统的技术水平达到国内领先。
我们采用的DLP显示屏是当今世界上最先进的工业用显示屏，单台尺寸67英寸，共有10块无缝拼接而成，接缝小于0.3mm，像素每块80万，既可以单独成像，也可以整块屏逼真、清晰地显示一幅800万像素的图画。
与其它显示器相比，DLP屏具有亮度高，使用寿命长，稳定性能好的特点。
视频监控系统由7台视频服务器和56个监控摄像机组成，覆盖了各厂区关键部位。
视频信号进行实时压缩后，接入公司局域网，客户机可随时调看和切换任意监控点的图像、控制云台镜头的动作，实时或定时录像、录像查询回放、报警联动等。
“四遥”（遥测、遥讯、遥控、遥调）系统与视频监控同步显示，在操控工艺设备的同时，自动同步切换监控画面，操作人员能够对设
- 2 -
备的工作状态和现场的监控图像一目了然。
管网地理信息系统（GIS）能够查询到二环路以内地下埋设的自来水管网的地理信息：如管径、埋深、路面标高、位置等。
供水管网压力监测系统共集成了市区及区域供水共10个测压点的数据，每40秒刷新一次，如果发生压力过低、爆管等用水事故，能及时报警。
系统的软硬件全部采用标准的工业产品，有很高的通用性和互换性，不仅便于日常维护，而且为今后的扩展留有充足的余地。
二、系统对保障供水安全可靠性所起的作用
自动化生产控制系统的运行目的是：通过采集生产运行参数和管网实际压力值，合理调度机泵运行，实现安全可靠地不间断供水，确保出水水质达到规定的标准，提高生产和管理人员的劳动效率，降低能源与物料消耗。
由于供水生产成本中“三耗”占有举足轻重的份量，供水生产调节的经济与否潜藏着巨大的潜力和经济效益，而自动化管理系统的建立和稳定工作，又是优化调度必不可少的重要条件之一。
从1998年至2004年，我公司制水生产的电耗下降了12.2％，矾耗下降了8.4％，氯耗下降了9.6%，出厂水浊度由0.54NTU降到了0.15NTU。
因此，建立和完善自动化生产控制系统，对保障供水生产的安全经济运行中起着十分重要的作用。
供水管网信息管理系统整合了我市地理环境信息和管网资
- 3 -
料的基础信息，具备管网实时分析、条件查询、空间查询、空间数据测量、图表分析和显示、图层编辑等功能。
我们使用与国标相符的管件符号库建立了管网图形数据库，数据详实，图面可任意缩放，涵盖了我公司所有口径在DN100以上的管线和相关设施，实现了图档管理的标准化和规范化，查询统计方便快捷，可以满足各部门（包括规划、设计、维修、施工、调度、抄收等）对资料的不同需求，实现了信息共享，提高了资料的利用率和工作的效率。
使用系统的设计模块，可以生成竣工图，再回输入原管网（属性和图形），并可进行标准图纸输出和材料报表统计，从而将以往繁琐的手工图纸设计变为计算机辅助设计，提高了设计的质量和精度。
系统还实现了爆管抢修的计算机辅助决策。
在以往的类似事故中，一般是由经验丰富的工作人员在现场进行爆管分析，定位速度慢，准确性低。
有时还需调阅档案，扩大停水区域，在有些情况下甚至要用平时几倍、几十倍的时间才能正确锁定爆管位置。
而利用该系统，操作人员只需指定漏水处，系统将自动选择最优关阀方案，快速、准确地锁定相关阀门，显示停水用户信息，大大加快了公司对爆管事故的反应速度，缩短了修复时间，降低了水量损失，减少了对用户的影响，从而取得显著的经济和社会效益。
此外，管网信息管理系统与用户数据库系统、银行代收费系
- 4 -
统、语音电话查询系统、大屏幕显示系统，“三来”系统，开户系统，过户消户系统，触摸屏查询系统的数据接口以及供水管网压力监测系统作为一个动态的管网综合信息系统，与生产“四遥”系统采用同一套监控界面，统一的数据库结构，使不同的信息系统在基础数据和业务数据上实现最大限度的结合和数据集成，从而更好地发挥了各个信息系统的作用，提高了整体应用水平。
三、面向可持续的发展
《城市供水行业2010年技术进步发展规划及2020年远景目标》中指出：供水事业要实现“大提高、大发展”，必须依靠科技兴企，要大力推广自动化控制技术在净水处理、管网运行管理、企业营运管理等方面的应用，确保供水节能降耗、减少人员的目的。
就供水企业的自动化管理控制系统而言，一方面要加强集成化。
各个应用系统之间必须进行数据交换和共享，为用户提供一个统一的信息服务入口，并利用相关的门户技术整合企业的后台业务系统，消除信息壁垒，避免重复投资，为用户提供更加完善的信息服务，实现从制水到用水的最大效益，进而探索出一套产生于现实、服务于现实、高于现实、引导现实的集成方案。
另一方面要提高使用效益。
数据的采集、管理以及现场的监控只是基本的功能，而更深刻的意义在于通过这些信息，能够对生产过程或决策方案进行模拟和趋势分析。
以供水管网信息管理
- 5 -
系统为例，不能仅仅把它作为一个图形库和数据库停留在管网日常管理的水平上，还应该利用系统的实际管网图直接构造管网计算模型，并从数据库中向管网计算引擎提供有关数据，进行管网水力，水质分析和管理。
如需要对现有供水管网的供水能力进行评估，并根据对未来若干年供水需求的预测进行管网扩充、改造方案研究，则可以考虑对供水干管的整体建模。
另一方面，如果希望通过供水管网模型了解管网系统现状，确定存在的问题，制定压力管理计划或对系统中存在的漏水、偷水现象提供检漏、纠漏指导，则局部模型是必不可少的。
必须指出的是,不论是整体模型还是局部模型，都必须根据实测水流、水压、水质数据对模型进行校准，只有经过校准后的模型，才能是对实际管网系统的仿真，才能对系统的评价、改造、检漏纠漏发挥其应有的作用。
以上就是我的发言，如有不当，请予指正。
谢谢在座各位。
张家港市给排水公司
二00五年十月二十八日
- 6 -。
