一种脂肪-芳香族共聚酯的降解性能

工 程 塑 料 应 用ENGINEERING PLASTICS APPLICATION第49卷，第5期2021年5月V ol.49，No.5May 2021158doi:10.3969/j.issn.1001-3539.2021.05.030可生物降解塑料PBAT 共混改性研究进展晏永祥，贺哲，张跃飞，李焰，申雄军(长沙理工大学化学与食品工程学院，长沙　410114)摘要：可生物降解塑料聚己二酸对苯二甲酸丁二酯（PBAT ）的改性是降低其成本、提高性能的重要方法。

主要综述了近十几年来国内外PBAT 的共混改性研究进展，主要包括聚乳酸、聚碳酸亚丙酯、聚丁二酸丁二醇酯、聚羟基丁酸戊酯、聚乙醇酸、聚乙烯醇缩丁醛等可降解高分子与PBAT 共混改性，玉米淀粉、纤维素和木质素等有机填料与PBAT 共混改性，以及碳酸钙、蒙脱土等无机填料与PBAT 共混改性，并对其发展作出总结与展望，旨在为开发新型高效的PBAT 复合材料提供指导意义。

关键词：聚己二酸对苯二甲酸丁二酯；可降解高分子聚合物；填料；共混改性中图分类号：TQ321 文献标识码：A 文章编号：1001-3539(2021)05-0158-04Progress of Blending Modification of Biodegradable Plastic PBATYan Yongxiang ， He Zhe ， Zhang Yuefei ， Li Yan ， Shen Xiongjun(School of Chemistry and Food Engineering ， Changsha University of Science and Technology ， Changsha 410114， China)Abstract ：Modi fication of poly(butylene adipate terephthalate) (PBAT) is an important method for lowering the production cost and improving properties. The research progress of blending modi fication of PBAT in the past ten years, mainly including blend-ing with biodegradable polymers such as polylactic acid, poly(propylene carbonate), polybutylene succinate , polyhydroxybutyrate valerate, polyglycolic acid and polyvinyl butyral were mainly summarized, blending with organic fillers such as corn starch, cellulose and lignin, and blending with inorganic fillers such as calcium carbonate and montmorillonite were summarized. The prospects its development were also summarized . The objective is to provide guidance for the development of new and ef ficient PBAT composite materials.Keywords ：poly(butylene adipate terephthalate)；degradable high molecular polymer ；filler ；blending modi fication 近几年，由于市场对塑料的需求量飞速上升，而以石油原料合成的塑料无法自然降解，随处可见的白色塑料导致环境污染日益严重。

第53卷第3期 辽 宁 化 工 Vol.53，No. 3 2024年3月 Liaoning Chemical Industry March，2024基金项目： 2023年八师中青年科技创新领军人才项目（项目编号：2023RC06）。

收稿日期： 2023-05-06生物可降解材料PBAT 的生产现状及其研究进展王祖芳，黄东，王明亮（新疆天业（集团)有限公司，新疆 石河子 832000）摘 要：阐述了目前生物可降解材料PBAT 的合成工艺技术特点、技术来源、产业化现状及改性研究进展，指出了生物可降解材料PBAT 生产技术的未来发展方向。

关 键 词：工艺技术；生产现状；共聚改性；共混改性中图分类号：TQ201 文献标识码： A 文章编号： 1004-0935（2024）03-0416-07塑料自发明以来，由于其在强度、性能与功能以及使用方便等方面的优势，在包装、农业、 建筑、机械及社会各个方面被大量使用，人类已经离不开它。

但由于对废弃传统塑料制品的不规范处理、缺少合理回收使用技术、以及长时间的堆积，形成了日益严重的“白色污染”问题，它严重影响了人类的生活环境、粮食安全和可持续发展。

国家和各省市相继出台了相关法律法规，将限制和淘汰使用不可降解塑料制品提上了具体日程，以解决废旧塑料带来的“白色污染”、“海洋微塑料污染”等全球性环境问题，与此同时，政府已采取一系列措施，鼓励开发、生产和推广生物降解材料。

聚对苯二甲酸-己二酸丁二醇酯(以下简称“PBAT”)是一类长链脂肪族-芳香族共聚酯聚合物材料，由脂肪族的己二酸(AA)、短芳香族对苯二甲酸(PTA)和1，4-丁二醇(BDO)经酯化缩聚而成。

主要融合了脂肪族制品的“柔韧性”和芳香族产品的“刚性”，有较好的断裂伸长率和延展性，以及良好的抗冲击能力和热稳定性[1-4]。

由于酯键存在于分子中，有生物的可降解性，易于被大自然中动植物体内的各种细菌或酶所分解，形成了二氧化碳和水分，因此，应用前景广阔。

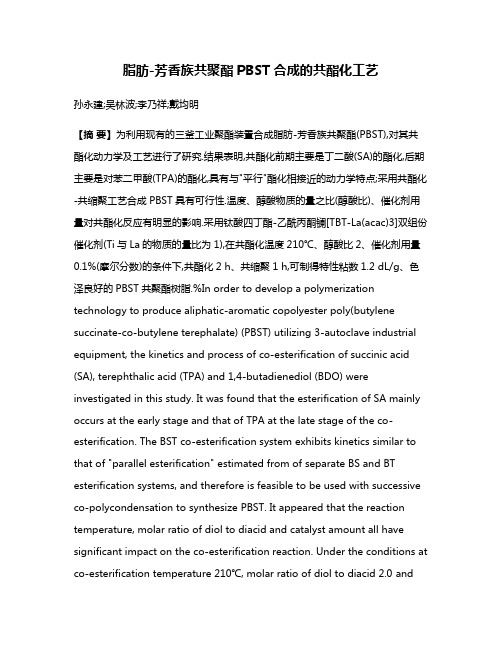

脂肪-芳香族共聚酯PBST合成的共酯化工艺孙永建;吴林波;李乃祥;戴均明【摘要】为利用现有的三釜工业聚酯装置合成脂肪-芳香族共聚酯(PBST),对其共酯化动力学及工艺进行了研究.结果表明,共酯化前期主要是丁二酸(SA)的酯化,后期主要是对苯二甲酸(TPA)的酯化,具有与"平行"酯化相接近的动力学特点;采用共酯化-共缩聚工艺合成PBST具有可行性.温度、醇酸物质的量之比(醇酸比)、催化剂用量对共酯化反应有明显的影响.采用钛酸四丁酯-乙酰丙酮镧[TBT-La(acac)3]双组份催化剂(Ti与La的物质的量比为1),在共酯化温度210℃、醇酸比2、催化剂用量0.1%(摩尔分数)的条件下,共酯化2 h、共缩聚1 h,可制得特性粘数1.2 dL/g、色泽良好的PBST共聚酯树脂.%In order to develop a polymerization technology to produce aliphatic-aromatic copolyester poly(butylene succinate-co-butylene terephalate) (PBST) utilizing 3-autoclave industrial equipment, the kinetics and process of co-esterification of succinic acid (SA), terephthalic acid (TPA) and 1,4-butadienediol (BDO) were investigated in this study. It was found that the esterification of SA mainly occurs at the early stage and that of TPA at the late stage of the co-esterification. The BST co-esterification system exhibits kinetics similar to that of "parallel esterification" estimated from of separate BS and BT esterification systems, and therefore is feasible to be used with successive co-polycondensation to synthesize PBST. It appeared that the reaction temperature, molar ratio of diol to diacid and catalyst amount all have significant impact on the co-esterification reaction. Under the conditions at co-esterification temperature 210℃, molar ratio of diol to diacid 2.0 andcatalyst amount 0.1%(mol), a PBST copolyester with intrinsic viscosity of 1.2 dL/g and satisfactory color was successfully synthesized using binary catalyst system tetrabutyl titanate and lanthanum acetylacetonate or TBT-La(acac)3 (molar ratio of Ti to La was 1).【期刊名称】《化学反应工程与工艺》【年(卷),期】2016(032)001【总页数】5页(P78-82)【关键词】脂肪-芳香族共聚酯;丁二酸;对苯二甲酸;丁二酸丁二醇酯;对苯二甲酸丁二醇酯【作者】孙永建;吴林波;李乃祥;戴均明【作者单位】浙江大学化学工程与生物工程学院,化学工程联合国家重点实验室,浙江杭州 310027;浙江大学化学工程与生物工程学院,化学工程联合国家重点实验室,浙江杭州 310027;中国石油化工股份有限公司仪征化纤有限责任公司,江苏扬州255000;中国石油化工股份有限公司仪征化纤有限责任公司,江苏扬州255000【正文语种】中文【中图分类】O633.14脂肪-芳香族共聚酯如聚(己二酸丁二醇酯-对苯二甲酸丁二醇酯)（PBAT）在合适的组成范围内可以生物降解，同时具有优良的热、力学性能及加工性，已成功实现了工业化生产。

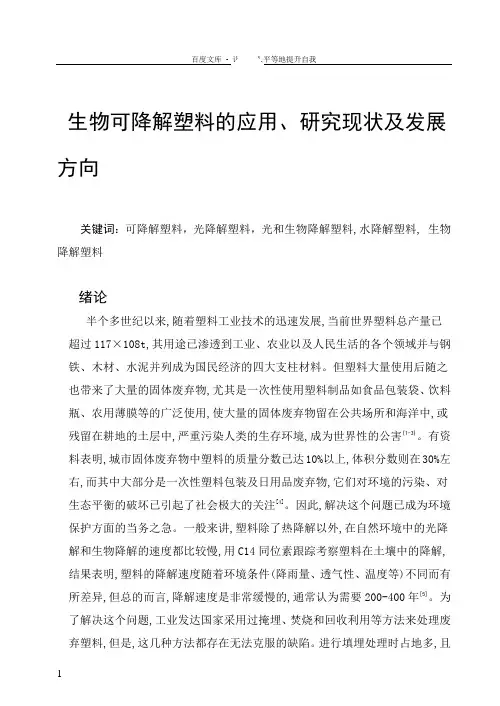

生物可降解塑料的应用、研究现状及发展方向关键词：可降解塑料，光降解塑料，光和生物降解塑料,水降解塑料, 生物降解塑料绪论半个多世纪以来,随着塑料工业技术的迅速发展,当前世界塑料总产量已超过117×108t,其用途已渗透到工业、农业以及人民生活的各个领域并与钢铁、木材、水泥并列成为国民经济的四大支柱材料。

但塑料大量使用后随之也带来了大量的固体废弃物,尤其是一次性使用塑料制品如食品包装袋、饮料瓶、农用薄膜等的广泛使用,使大量的固体废弃物留在公共场所和海洋中,或残留在耕地的土层中,严重污染人类的生存环境,成为世界性的公害{1-3}。

有资料表明,城市固体废弃物中塑料的质量分数已达10%以上,体积分数则在30%左右,而其中大部分是一次性塑料包装及日用品废弃物,它们对环境的污染、对生态平衡的破坏已引起了社会极大的关注[4]。

因此,解决这个问题已成为环境保护方面的当务之急。

一般来讲,塑料除了热降解以外,在自然环境中的光降解和生物降解的速度都比较慢,用C14同位素跟踪考察塑料在土壤中的降解,结果表明,塑料的降解速度随着环境条件(降雨量、透气性、温度等)不同而有所差异,但总的而言,降解速度是非常缓慢的,通常认为需要200-400年[5]。

为了解决这个问题,工业发达国家采用过掩埋、焚烧和回收利用等方法来处理废弃塑料,但是,这几种方法都存在无法克服的缺陷。

进行填埋处理时占地多,且使填埋地不稳定;又因其发出热量大,当进行焚烧处理时,易损坏焚烧炉,并排出二恶英,有时还可能排放出有害气体，而对于回收利用,往往难以收集或即使强制收集进行回收利用，经济效益甚差甚至无经济效益[6]。

不可降解的大众塑料塑料对地球的危害:（1）两百年才能腐烂。

塑料袋埋在地下要经过大约两百年的时间才能腐烂，会严重污染土壤；如果采取焚烧处理方式，则会产生有害烟尘和有毒气体，长期污染环境。

（2）降解塑料难降解。

市场上常见的“降解塑料袋”，实际上只是在塑料原料中添加了淀粉，填埋后因为淀粉的发酵、细菌的分解，大块塑料袋会分解成细小甚至肉眼看不见的碎片。
