实验一配置交换机和路由器的telnet密码和特权模式密码实验拓扑图一、配置交换机的telnet密码和特权模式密码【准备知识】1、交换机工作模式切换（1）登陆交换机，进入用户模式。
连接交换机并且登陆。
请注意现在交换机上的显示符号。
显示如下：Switch>（2）使用help命令，使用help命令（？）查看在用户模式下路有器所支持的命令。
（3）进入特权模式，输入（enable）命令，进入特权模式。
如果交换机有密码保护那么此时需要输入确认密码。
注意现在所显示符号和用户模式时的差别。
显示如下：Switch#（4）使用help命令，使用help命令（？）查看在特权模式下路有器所支持的命令。
注意和用户模式下的区别。
（5）进入全局配置模式，输入命令（configure terminal or config t）进入全局配置模式。
注意现在所显示符号以及命令提示。
显示如下：Switch(config) #（6）使用help命令，使用help命令（？）查看在全局配置模式下路有器所支持的配置命令。
（7）退出全局配置模式，使用快捷键（Ctrl+Z）退出全局配置模式，进入特权模式。
也可以使用命令（exit）退出全局配置模式。
（8）退出特权模式，使用命令（disable）从特权模式会到用户模式。
（9）退出交换机，使用命令（exit）退出交换机。
这个命令可以用来从特权模式中退出交换机。
2、交换机名称、口令设置命令格式（1）通过超级终端进入交换机，并进入全局模式，键入命令：Switch(config)#hostname switch2950Switch2950 (config)#你会发现交换机的命令提示行的名称由Switch更改为Switch2950。
（2）全局模式下，设定明文口令cisco,此口令可以限制对特权模式的访问。
在配置文件中可以看见口令。
注意：口令一般不应以较为简单或有明显特征的单词，不过在实验的过程中可以采用象cisco这样的单词。
实验 2.5.1：基本交换机配置拓扑图编址表设备接口IP 地址子网掩码默认网关PC1网卡172.17.99.21 255.255.255.0 172.17.99.11PC2网卡172.17.99.32 255.255.255.0 172.17.99.11S1VLAN99172.17.99.11 255.255.255.0 172.17.99.1学习目标完成本实验后，您将能够：•根据拓扑图完成网络电缆连接•清除交换机现有的配置•检查并检验默认配置•创建基本的交换机配置，包括名称和 IP 地址•配置口令以确保对 CLI 的访问受到保护•配置交换机端口速度和接口的双工属性•配置基本的交换机端口安全•管理 MAC 地址表•分配静态 MAC 地址•在交换机上添加和移动主机场景在本实验中，您将会检查和配置独立式 LAN 交换机。
虽然交换机以其出厂默认状态执行基本功能，但网络管理员仍需修改许多参数以确保 LAN 的安全和优化。
本实验将介绍基本的交换机配置。
任务 1：连接网络电缆，删除配置，然后重新加载交换机步骤 1：连接网络电缆。
根据拓扑图所示完成网络电缆连接。
创建到交换机的控制台连接。
如有必要，请参见实验 1.3.1，了解如何创建控制台连接。
您可使用实验室中现有的、具有拓扑中所示接口的交换机。
本实验中显示的输出来自 2960 交换机。
如果使用其它交换机，交换机的输出和接口说明可能有所不同。
注：PC2 最初并未连接到交换机，并且只在任务 5 中使用。
步骤 2：清除交换机上的配置。
使用附录 1 所述的步骤清除交换机的配置。
任务 2：检验默认交换机配置步骤 1：进入特权模式。
在特权模式下可以访问所有交换机命令。
不过，由于许多特权命令用于配置操作参数，因此应对特权访问采取密码保护，以防止未经授权的使用。
密码在任务 3 中设置。
特权执行命令集包括用户执行模式中包含的命令和用于访问其余命令模式的configure命令。

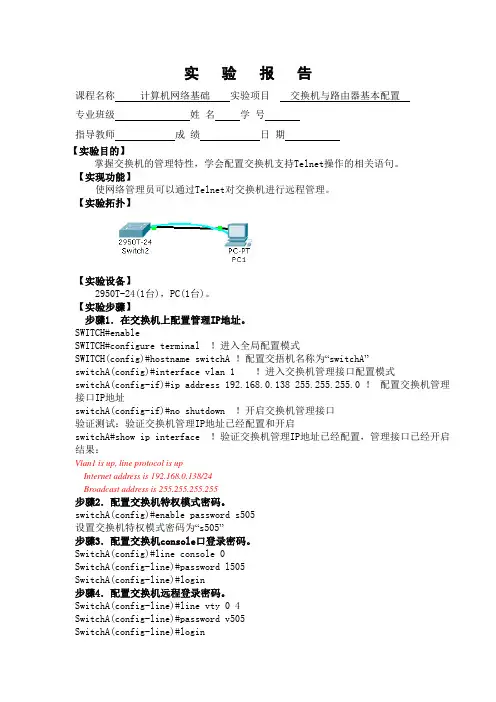

实验报告课程名称计算机网络基础实验项目交换机与路由器基本配置专业班级姓名学号指导教师成绩日期【实验目的】掌握交换机的管理特性，学会配置交换机支持Telnet操作的相关语句。
【实现功能】使网络管理员可以通过Telnet对交换机进行远程管理。
【实验拓扑】【实验设备】2950T-24(1台)，PC(1台)。
【实验步骤】步骤1．在交换机上配置管理IP地址。
SWITCH#enableSWITCH#configure terminal ！进入全局配置模式SWITCH(config)#hostname switchA ！配置交捂机名称为“switchA”switchA(config)#interface vlan 1 ！进入交换机管理接口配置模式switchA(config-if)#ip address 192.168.0.138 255.255.255.0 ！配置交换机管理接口IP地址switchA(config-if)#no shutdown ！开启交换机管理接口验证测试：验证交换机管理IP地址已经配置和开启switchA#show ip interface ！验证交换机管理IP地址已经配置，管理接口已经开启结果：Vlan1 is up, line protocol is upInternet address is 192.168.0.138/24Broadcast address is 255.255.255.255步骤2．配置交换机特权模式密码。
switchA(config)#enable password s505设置交换机特权模式密码为“s505”步骤3．配置交换机console口登录密码。
SwitchA(config)#line console 0SwitchA(config-line)#password l505SwitchA(config-line)#login步骤4．配置交换机远程登录密码。
1.交换机模式
交换机模式
交换机的模式可以用提示符区分，常用模式有：
∙用户模式：提示符>
∙特权模式：提示符#
∙全局配置模式：提示符(config)#
∙接口配置模式：提示符(config-if)#
∙VLAN配置模式：提示符(vlan)#
∙线路配置模式：提示符(config-line)#
每一种模式下有一组命令集，在使用一条命令时必须先进入相应的模式。
从控制台登录交换机后，可以看到“Switch>”提示符，这时的交换机处于用户模式，Switch 是交换机的名字。
输入enable命令可以进入特权模式：
Switch>enable
Switch#
当配置结束后应该彻底注销并结束会话，可以在用户模式下用exit或logout命令：Switch>logout
Router con0 is now available
Press RETURN to get started
这时用回车键可再次登录交换机。
在特权模式下，用configure terminal命令可进入全局配置模式（该命令常简写为conf t）：Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#
用命令exit或Ctrl+Z组合键可以退出全局配置模式：
Switch(config)#exit
Switch#
各种模式的切换方法可参考下图：。
