交换机的基本配置命令的知识点

交换机配置命令大全交换机是网络中非常重要的设备，它可以实现局域网内计算机之间的数据传输和通信。

在进行交换机的配置时，我们需要掌握一些基本的配置命令，以确保交换机能够正常运行并满足网络的需求。

下面将介绍一些常用的交换机配置命令，希望对大家有所帮助。

1. 设置交换机的主机名。

在配置交换机之前，我们首先需要设置交换机的主机名，以便在网络中进行识别和管理。

我们可以通过以下命令来设置交换机的主机名：```。

Switch(config)#hostname S1。

```。

这条命令将交换机的主机名设置为S1，您也可以根据实际情况进行修改。

2. 配置交换机的管理IP地址。

为了实现对交换机的远程管理，我们需要为交换机配置一个IP地址。

我们可以通过以下命令来配置交换机的管理IP地址：```。

Switch(config)#interface vlan 1。

Switch(config-if)#ip address 192.168.1.1 255.255.255.0。

Switch(config-if)#no shutdown。

```。

这条命令将VLAN 1接口的IP地址设置为192.168.1.1，子网掩码为255.255.255.0，并启用该接口。

3. 配置交换机端口。

在实际网络中，我们需要对交换机的端口进行配置，以满足不同设备的连接需求。

以下是一些常用的端口配置命令：```。

Switch(config)#interface fastethernet 0/1。

Switch(config-if)#switchport mode access。

Switch(config-if)#switchport access vlan 10。

```。

这条命令将FastEthernet 0/1端口设置为接入模式，并将该端口划分到VLAN 10中。

4. 配置交换机的VLAN。

VLAN是虚拟局域网的缩写，它可以将一个物理局域网划分成多个逻辑上的局域网。

H3C华三交换机基本配置命令大全，弱电人用的到！本期我们一起来了解下H3C最详细的基础命令。

一、不知道密码，如何恢复出厂设置1、开机启动，Ctrl+B进入bootrom菜单，选择恢复出厂设置。

2、用com线连上电脑，用超级终端进入，然后重启电脑，看提示按ctrl+b进入bootrom模式，然后按照菜单提示删除flash中的.cfg文件，然后重启就可以了。

二、将Trunk端口添加到vlan中Trunk端口可以允许多个VLAN通过，也就是可以加入多个VLAN，所以Trunk 端口的VLAN加入不可能是一个一个地加，而是采取批量添加的方式进行。

但只能在以太网端口视图下进行配置，配置步骤如表7-11所示。

【示例1】使用port trunk permit vlan命令将中继端口Ethernet2/0/1加入到2、6、10、50～100 VLAN中。

1. <H3C> system-view2. System View: return to User View with Ctrl+Z.3. [H3C] interface Ethernet2/0/14. [H3C-Ethernet2/0/1] port trunk permit vlan 2 6 10 50 to 1005. Please wait...6. Done.表7-11 把Trunk端口添加到VLAN中的步骤s命令把该链路转换成Access链路，然后再使用本步命令转换成Trunk链路4port trunk permit vlan { vlan-id-list | all }例如：[sysname-GigabitEthernet1/0/1] port trunkpermit vlan 2 to 10将以上Trunk端口加入到一个或多个VLAN，以实现允许来自指定VLAN的数据包通过（也就是Cisco IOS中所说的VLAN修剪）二选一参数vlan-id-list = [ vlan-id1 [ to vlan-id2 ] ]&<1-10>用于指定Trunk端口允许加入的VLAN的范围，vlan-id取值范围为1～4094。

交换机的配置1.登录交换机Switch>enable 进入特权模式Switch#configure terminal 进入配置模式Switch(config)#enable password password 配置使能密码Switch(config)#line vty 0 4 进入VTY 线路(五个用户)Switch(conf-line)#password password 配置VTY 密码Switch(config-line)#loginSwitch(conf-line)#exit 退回全局模式Switch(config)#line console 0 进入console 0 端口下Switch(conf-line)password password 配置console 0 密码2.创建VLANSwitch#confgure terminalSwitch(config)#vlan vlan-id 进入VLAN配置模式Switch(config-vlan)#name vlan-name 配置VLAN名称Switch(config-vlan)#exitSwitch(config)#interface fastethernet slot/port 进入接口模式Switch(config-if)#switchport mode access 将接口配置为第二层访问接口Switch(config-if)#switchport access vlan vlan-id 将VLAN应用于此接口下Switch(config-if)#no shutdown 开启端口封装VLAN协议：switchport trunk encapsulation dot1q （封装IEEE 802.1Q）switchport trunk encapsulation isl （封装ISL协议）switchport trunk encapsulation negotiate P （自动协商）③设置允许中继的VLAN：switchport trunk allowed vlan <VLAN ID>Catalyst 6500：（1）交换机VTP的配置输入用户名：enable输入密码：(进入超级用户模式)set vtp domain VLAN名set vtp mode serverset vtp mode clientset vtp mode transparentset vtp mode off3.4.。

交换机基本配置.doc交换机是一个关键的网络设备，它可以连接许多计算机和其他网络设备。

为了使交换机发挥最大的作用，必须对它进行基本配置。

本文将介绍如何进行交换机的基本配置，包括设置IP地址、管理用户和密码、创建VLAN和开启端口。

1.设置IP地址设置IP地址是交换机配置的重要步骤。

在设置之前，需要确定交换机所在的网络和网段。

比如，如果交换机的IP地址是192.168.0.1，子网掩码是255.255.255.0，那么该交换机所在的网络就是192.168.0.0，并且包括从192.168.0.1到192.168.0.254的所有IP 地址。

设置IP地址的具体步骤如下：1. 连接交换机并登录。

2. 进入配置模式。

3. 输入以下命令：interface vlan 14. 输入以下命令：ip address 192.168.0.1 255.255.255.05. 保存配置并退出。

2.管理用户和密码为了确保交换机的安全性，必须设置管理用户和密码。

这样，只有授权的用户才能登录交换机并进行配置。

3. 输入以下命令：username admin password password123在上面的命令中，“admin”是用户名，“password123”是密码。

您可以根据需要修改这些值。

3.创建VLANVLAN是逻辑上的网络隔离，可以将交换机拆分为多个虚拟交换机。

每个VLAN都有其独立的IP地址和子网掩码，并且只能与同一VLAN的计算机或设备通信。

创建VLAN的具体步骤如下：5. 输入以下命令：exit在上面的命令中，“vlan10”是VLAN的名称。

您可以为每个VLAN指定不同的名称和ID。

4.开启端口端口是交换机用于连接计算机和其他网络设备的物理接口。

为了确保交换机能够正常工作，必须开启端口。

4. 输入以下命令：no shutdown在上面的命令中，“gigabitethernet 0/1”是端口的名称。

您可以根据需要修改端口的名称和编号。

华为交换机配置命令大全华为交换机是一种高性能、高可靠的数据通信设备，广泛应用于各种网络环境中。

为了更好地使用华为交换机，我们需要了解一些基本的配置命令。

本文将为大家详细介绍华为交换机的配置命令大全，帮助大家更好地了解和使用华为交换机。

1. 登录华为交换机。

首先，我们需要登录华为交换机进行配置。

一般来说，我们可以通过串口、Telnet或SSH方式登录交换机。

以SSH方式登录为例，我们可以使用以下命令：```shell。

ssh -l username 192.168.1.1。

```。

其中，username为登录用户名，192.168.1.1为交换机的IP地址。

登录成功后，我们需要输入密码进行验证。

2. 查看交换机当前配置。

在登录成功后，我们可以使用以下命令查看交换机的当前配置信息：```shell。

display current-configuration。

```。

这条命令可以显示出交换机当前的全部配置信息，包括接口配置、VLAN配置、路由配置等。

3. 配置交换机接口。

接下来，我们可以对交换机的接口进行配置。

比如，我们可以通过以下命令配置一个VLAN接口：```shell。

interface Vlanif1。

ip address 192.168.1.1 255.255.255.0。

```。

这条命令将为VLAN接口Vlanif1配置IP地址为192.168.1.1，子网掩码为255.255.255.0。

4. 配置交换机VLAN。

除了配置接口，我们还可以对交换机的VLAN进行配置。

比如，我们可以使用以下命令创建一个VLAN：```shell。

vlan 10。

```。

这条命令将创建一个VLAN ID为10的VLAN。

5. 配置交换机路由。

在需要进行路由配置时，我们可以使用以下命令添加静态路由：```shell。

ip route-static 0.0.0.0 0.0.0.0 192.168.1.254。

```。

华为交换机基本配置命令详解1、配置文件相关命令[Quidway]display current-configuration 显示当前生效的配置[Quidway]display saved-configuration显示flash中配置文件，即下次上电启动时所用的配置文件reset saved-configuration 檫除旧的配置文件reboot 交换机重启display version 显示系统版本信息2、基本配置[Quidway]super password 修改特权用户密码[Quidway]sysname 交换机命名[Quidway]interface ethernet 1/0/1 进入接口视图[Quidway]interface vlan 1进入接口视图[Quidway-Vlan-interfacex]ip address 10.1.1.11 255.255.0.0配置VLAN的IP地址[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.1.1.1静态路由＝网关3、telnet配置[Quidway]user-interface vty 0 4 进入虚拟终端[S3026-ui-vty0-4]authentication-mode password 设置口令模式[S3026-ui-vty0-4]set authentication-mode password simple xmws123设置口令[S3026-ui-vty0-4]user privilege level 3 用户级别4、端口配置[Quidway-Ethernet1/0/1]duplex {half|full|auto} 配置端口工作状态[Quidway-Ethernet1/0/1]speed {10|100|auto} 配置端口工作速率[Quidway-Ethernet1/0/1]flow-control 配置端口流控[Quidway-Ethernet1/0/1]mdi {across|auto|normal} 配置端口平接扭接[Quidway-Ethernet1/0/1]port link-type {trunk|access|hybrid} 设置端口工作模式[Quidway-Ethernet1/0/1]undo shutdown 激活端口[Quidway-Ethernet1/0/2]quit 退出系统视图5、链路聚合配置[DeviceA] link-aggregation group 1 mode manual 创建手工聚合组1[Qw_A] interface ethernet 1/0/1 将以太网端口Ethernet1/0/1加入聚合组1 [Qw_A-Ethernet1/0/1] port link-aggregation group 1[Qw_A-Ethernet1/0/1] interface ethernet 1/0/2 将以太网端口Ethernet1/0/1加入聚合组1[Qw_A-Ethernet1/0/2] port link-aggregation group 1[Qw_A] link-aggregation group 1 service-type tunnel # 在手工聚合组的基础上创建t unnel业务环回组。

零基础学习交换机基础配置交换机基本配置拓扑图要求：1、了解交换机的作用、分类2、掌握交换机的IOS和基本配置方法。

3、熟悉Packet Tracer5.0 交换路由模拟软件的使用。

步骤：1、了解交换机的各种模式的功能。

2、交换机名称和密码配置退到上一层模式用“exit”，要退到特权模式用“end”。

查看交换机配置文件信息show startup-config；当前所有配置信息show running-config保存当前配置用copy running-config startup-config（若没保存，重启后配置丢失）重启交换机用reload命令（以上三个命令都是在特权模式下输入）3、IP地址配置4、telnet配置注：帮助快捷键1、在任何模式下，用户在输入命令时，不用全部将其输入，只要前几个字母能够唯一标识该命令便可，或者在此时按Tab键将显示全称；但如果开始字母错误或者有不止一个相同的开始字母，则不会自动补全。

如： interface serial 0/1 可以写成： int s0/1（缩写形式）2、在任何模式下，打一个“？”即可显示所有在该模式下的命令。

3、如果不会拼写某个命令，可以键入开始的几个字母，在其后紧跟一个“？”，交换机即显示有什么样的命令与其匹配。

4、如不知道命令后面的参数应为什么，可以在该命令的关键字后空一个格，键入“？”，交换机即会提示与“？”对应位置的参数是什么,如：router#show ?5、要去掉某条配置命令，在原配置命令前加一个no和空格。

主要分类1、按网络的覆盖范围划分：交换机分为两种：广域网交换机和局域网交换机。

广域网交换机主要应用于电信领域，提供通信用的基础平台。

而局域网交换机则应用于局域网络，用于连接终端设备，如PC机及网络打印机等。

2、按传输介质和传输速度分：从传输介质和传输速度上可分为以太网交换机、快速以太网交换机、千兆以太网交换机、FDDI交换机、ATM交换机和令牌环交换机等。

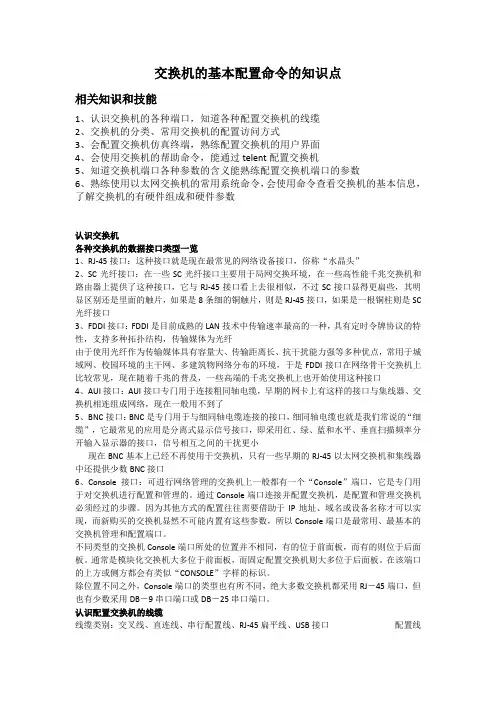

交换机的基本配置命令的知识点相关知识和技能1、认识交换机的各种端口，知道各种配置交换机的线缆2、交换机的分类、常用交换机的配置访问方式3、会配置交换机仿真终端，熟练配置交换机的用户界面4、会使用交换机的帮助命令，能通过telent配置交换机5、知道交换机端口各种参数的含义能熟练配置交换机端口的参数6、熟练使用以太网交换机的常用系统命令，会使用命令查看交换机的基本信息，了解交换机的有硬件组成和硬件参数认识交换机各种交换机的数据接口类型一览1、RJ-45接口：这种接口就是现在最常见的网络设备接口，俗称“水晶头”2、SC光纤接口：在一些SC光纤接口主要用于局网交换环境，在一些高性能千兆交换机和路由器上提供了这种接口，它与RJ-45接口看上去很相似，不过SC接口显得更扁些，其明显区别还是里面的触片，如果是8条细的铜触片，则是RJ-45接口，如果是一根铜柱则是SC 光纤接口3、FDDI接口：FDDI是目前成熟的LAN技术中传输速率最高的一种，具有定时令牌协议的特性，支持多种拓扑结构，传输媒体为光纤由于使用光纤作为传输媒体具有容量大、传输距离长、抗干扰能力强等多种优点，常用于城域网、校园环境的主干网、多建筑物网络分布的环境，于是FDDI接口在网络骨干交换机上比较常见，现在随着千兆的普及，一些高端的千兆交换机上也开始使用这种接口4、AUI接口：AUI接口专门用于连接粗同轴电缆，早期的网卡上有这样的接口与集线器、交换机相连组成网络，现在一般用不到了5、BNC接口：BNC是专门用于与细同轴电缆连接的接口，细同轴电缆也就是我们常说的“细缆”，它最常见的应用是分离式显示信号接口，即采用红、绿、蓝和水平、垂直扫描频率分开输入显示器的接口，信号相互之间的干扰更小现在BNC基本上已经不再使用于交换机，只有一些早期的RJ-45以太网交换机和集线器中还提供少数BNC接口6、Console接口：可进行网络管理的交换机上一般都有一个“Console”端口，它是专门用于对交换机进行配置和管理的。

交换机命令标准交换机是计算机网络中的重要设备，用于实现不同网络节点之间的数据交换和转发。

在使用交换机的过程中，需要掌握一些基本的命令，以配置和管理交换机。

以下是交换机常用命令的相关参考内容。

1. 基本命令：- `enable`：进入特权模式；- `configure terminal`（简写为`conf t`）：进入全局配置模式，用于对交换机进行全局配置；- `interface interface_name`（简写为`int`）：进入接口配置模式，用于对指定接口进行配置；- `show running-config`（简写为`show run`）：显示当前生效的配置；- `copy running-config startup-config`（简写为`copy run start`）：将当前生效的配置保存到启动配置文件；- `exit`：退出当前配置模式。

2. VLAN（虚拟局域网）相关命令：- `vlan vlan_id`：创建VLAN；- `name vlan_name`：为VLAN指定名称；- `exit`：退出VLAN配置模式；- `interface vlan vlan_id`：进入VLAN接口配置模式；- `ip address ip_address mask`：为VLAN接口指定IP地址和子网掩码；- `no shutdown`：启用接口。

3. 交换机端口相关命令：- `interface interface_name`：进入接口配置模式；- `no shutdown`：启用接口；- `switchport mode access`：设置接口为访问模式；- `switchport access vlan vlan_id`：将接口划分到指定的VLAN；- `switchport mode trunk`：设置接口为干道模式，用于承载多个VLAN的流量；- `switchport trunk allowed vlan vlan_list`：允许通过干道的VLAN列表。
