光纤项目施工标准规范及其验收标准

  • 格式：doc
  • 大小：125.02 KB
  • 文档页数：11

\\ CHY-GC-GXW-1

朝阳区教育“校校通”工程 光纤网工程 光纤施工规范及验收标准

北京北控电信通信息技术有限公司 二零零六年四月二十六日

项目名称：朝阳区教育“校校通”工程 子项目名称：光纤网工程 朝阳区教育“校校通”工程（光纤网-光纤施工规范及验收标准）

北京北控电信通信息技术有限公司 1 北控电信通BETIT

目 录 1. 光纤施工规范 ........................................................................................................ 2 1.1 总则 .............................................................................................................. 2 1.2 光缆器材规格及路由走向 ...................................................................... 2 1.3 光缆线路敷设安装 ...................................................................................... 3 1.4 光缆接续安装 .............................................................................................. 6 1.5 竣工文件编制 .............................................................................................. 7 2. 光缆线路工程验收 ................................................................................................ 8 2.1 随工检验 ...................................................................................................... 8 2.2 光缆线路工程竣工验收 .............................................................................. 9 朝阳区教育“校校通”工程（光纤网-光纤施工规范及验收标准）

北京北控电信通信息技术有限公司 2 北控电信通BETIT

光纤施工规范及验收标准 1. 光纤施工规范 1.1 总则 为适应通信发展的需要，提高通信光缆建设工程的质量管理水平，促进建设工程实施、验收的程序化、规范化、科学化，特制定本规范。 本规范是新建通信光缆传输系统线路工程施工质量检查工程验收的依据。改建、扩建及其它类似光缆线路工程也应参照执行。 工程验收包括：隐蔽工程检验、及工程竣工验收。 工程承包单位编制施工操作工程或作业指导书，施工组织计划以及监理单位编制的监理规划、监理实施细则均应认真贯彻执行本规范的要求。 工程中应积极采用新工艺、新技术，以提高施工质量和降低工程造价。 本规范未尽事宜，可参考现行相关验收规范及工程设计文件。

1.2 光缆器材规格及路由走向 1.2.1 光缆器材的规格  光缆、器材规格、程式及数量应符合设计及订货要求。  光缆、光纤连接器应有出厂产品合格证和传输特性参数的出厂测试记录。  光缆、光纤连接器运到现场后应进行单盘检验，确保其传输性能、长度等达到设计要求。光缆单检完毕后应对端头作密封处理。  其它器材应及时运到现场，其数量、质量应达到设计规定要求。  光缆接盒的检验还应包括气闭性检查。接头密封材料必须在使用有效期内。必要时还需要进行气闭性试验。 1.2.2 光缆路由走向  光缆线路路由及敷设方式，应以批准的施工图设计为依据进行路由复测工作。较小的路由变更，由监理、施工人员提出，经甲方同意确定；较大的路由变更，设计单位应至现场与监理、施工协商，甲方批准。  光缆线路穿越河流，应按设计规定方式过河。 朝阳区教育“校校通”工程（光纤网-光纤施工规范及验收标准） 北京北控电信通信息技术有限公司 3 北控电信通BETIT

1.3 光缆线路敷设安装 1.3.1 一般规定  光缆的敷设安装方法，可根据地段环境、条件，选择人工或机械敷设；对采用直埋硅芯管时，光缆应采用气流法敷设方式。  光缆配盘、敷设安装的重叠和预留长度应符合光缆在接头处的预留、光纤在接头盒内的盘留以及现场环境条件决定的接续操作要求，可参照表1，并视工程实际情况确定。  维护预留按设计要求确定，设计未提出时可根据业主要求确定，一般每500M预留15M（特殊情况出外）。预留光缆的安装方法一般可采用预留支架盘留或光缆收线储蓄盒安装方式。 表1 光缆重叠和预留参考长度 项目 敷设方式 直埋 管道 架空 接头重叠长度（一般不小于） 12m 12m 18m

人手孔内自然弯曲增长 0．5～1m 光缆沟或管道内弯曲增长 7‰ 10‰ 架空光缆平均预留（除接头预留外 15‰～30‰（特殊情况除外）

地下局站内每侧预留 5～10m，可按实际需要适当调整 地面局站内每侧预留 10～20m，可按实际需要适当调整 因水利、道路、桥梁等建设规划导致的预留 按实际需要确定

 光缆敷设前应进行合理的配盘。配盘应根据光缆盘长和路由情况考虑，应尽量做到不浪费光缆和减少接头；配盘应根据路由要求选择合适的光缆结构、程式；应尽量按出厂盘号顺序排列，以减少光纤参数差别所产生的接头本征损耗；应尽量避免短光缆，短端光缆长度一般不少于200m（特殊情况出外）；光缆接头位置应确保安全和维护等要求。 朝阳区教育“校校通”工程（光纤网-光纤施工规范及验收标准） 北京北控电信通信息技术有限公司 4 北控电信通BETIT

 光缆在各类管材中穿放时，管材的内径一般不小于光缆外径的1.5倍。光缆敷设安装后，管口应进行封堵处理。  光缆线路施工，应严格执行安全操作规程，按照光缆敷设方式的安全控制要点进行施工，杜绝人身、光缆及设施的安全事故的发生。 1.3.2 直埋光缆敷设安装  通信光缆埋深应达到 表2规定。 表2 直埋光缆埋深 敷设地段及土质 埋深（m） 普通土、硬土 ≥0.4 砂砾土、半石质、风化石 ≥1.0（特殊情况除外） 全石质、流砂 ≥0.8 市郊、村镇 ≥0.6 市区人行道 ≥0.4 公路边沟：石质（坚石、软石） 其它土质 边沟设计深度以下0.3 边沟设计深度以下0.6 公路路肩 ≥0.6 穿越铁路（距路基面）、公路（距路面基底） ≥1.2或特殊处理

沟渠、水塘 ≥1.2 注1：边沟设计深度为公路或城建管理部门要求的深度。 注2：上表中不包括冻土地带的埋深要求。对此在工程设计中应另行分析取定。  光缆线路穿越铁路、通车繁忙或开挖路面受到限制的公路时，应采用钢管保护，或定向钻孔地下敷管，但应同时保证其他地下管线的安全。  光缆线路穿越允许开挖路面的公路或乡村大道时，应采用塑料管或钢管保护。  光缆线路通过村镇等动土可能性较大的地段时，可采用大长度塑料管、铺红砖或水泥盖板保护。  光缆穿越有疏浚和拓宽规划或挖泥可能的较小沟渠、水塘时，应在光缆上方覆盖水泥盖板或水泥砂浆袋，也可采取其他保护光缆的措施。 朝阳区教育“校校通”工程（光纤网-光纤施工规范及验收标准） 北京北控电信通信息技术有限公司 5 北控电信通BETIT

 光缆在桥上敷设时，应考虑机械损伤、振动和环境温度的影响，并采取钢管或塑料管等相应的保护措施。  光缆线路标识100M一个，标识按甲方要求制作。 1.3.3 架空光缆敷设安装  架空光缆线路距地面和其它建筑物的距离应符合表3的规定。 表3架空光缆线路与其他建筑物间距表 序号 间距说明 最小净距（m） 交越角度

1 光缆距地面： 一般地区 3.0 特殊地点（在不妨碍交通和线路安全的前提下） 1．2～2.5

市区（人行道上） 一般为4.5 高杆农林作物地段 一般为4.5

2 光缆距路面： 跨越公路及市区街道 5.0（特殊情况除外） 跨越通车的野外大路及市区巷弄 5.0（特殊情况除外）

3 光缆距铁路： ≥45° 跨越铁路（距轨面） 7.5（特殊情况除外） 跨越电气化铁路 一般不允许

4 与架空电力线交越时 1.0 ≥30° 5 消火栓 1.0 6 光缆沿街道架设时，电杆人行道边石 0.5（特殊情况除外）

注：上述间距应为光缆在正常运行期间应保持的最小间距。  架空光缆的加挂方式，按设计规定，一般为附加吊线架挂或自乘式。吊线架挂朝阳区教育“校校通”工程（光纤网-光纤施工规范及验收标准） 北京北控电信通信息技术有限公司 6 北控电信通BETIT

一般采用电缆挂钩或螺旋式安装。  光缆杆路按设计要求采取新建杆路或在原有杆路上加挂光缆。每条吊线一般只宜架挂一条光缆。  吊线的安装应符合下列要求： 1．吊线程式必须符合设计规定，当杆距较大时应按设计要求采用正副吊线跨越装置等措施。 2．吊线安装加固应用穿钉（木杆）或吊线抱箍（水泥杆）和三眼单槽夹打或用吊线担、压板安装；吊线的终结、假终结、泄力结、仰府角装置以及外角杆吊线保护装置等，应按本地网架空线路的相关规范处理。  架空光缆垂度应根据光缆结构及架挂方式确定。  光缆吊线挂钩应符合设计要求。一般挂钩的距离为60cm。挂钩在吊线上的搭扣方向应一致，挂钩托板安装整齐。  光缆接头盒的安装应符合下列要求： 1． 光缆接头盒安装必须牢固、整齐，两侧必须作伸缩预留。 2． 一般可采用预留支架或光缆收线储存盒的安装方式。  光缆与架空电力线路交越时，应将交越作绝缘处理。光缆在不可避免跨越临近有火隐患的建筑设施时，应采取防火保护措施。  架空光缆在市区内敷设时，应符合通讯光缆架空线路的有关规定。  跨越大河、山谷等特特殊地段采用飞线架设时，应严格按施工图设计要求敷设安装。

1.3.4 局内光缆敷设安装  光缆进局一般采用阻燃光缆，应根据设计规定的阻燃光缆长度设置局内或局外光缆接头。  局内光缆按规定预留，机房预留5m －10m左右。  局内光缆经由走线架，拐弯位置应予绑扎，垂直悬吊时，每层楼开门处应绑扎固定，中间可采取“打圈”的方式。 1.4 光缆接续安装

合集下载

光缆工程施工标准

光缆工程施工标准

光缆工程施工标准一、总则1.1 本标准规定了光缆工程的质量要求、施工方法、验收标准及安全注意事项，适用于我国境内的光纤通信光缆线路工程。

1.2 光缆工程应按照设计文件和本标准的要求进行施工，确保工程质量符合设计要求和标准。

1.3 光缆工程的施工应遵守国家相关法律法规，符合国家光纤通信工程建设的技术政策和标准。

二、施工准备2.1 施工前，应仔细阅读设计文件，了解工程的设计意图、施工要求和技术指标。

2.2 施工前，应进行现场勘查，了解施工环境，制定详细的施工计划和施工方案。

2.3 施工前，应组织技术培训，使施工人员熟悉光缆施工的技术要求、操作方法和安全注意事项。

2.4 施工前，应准备必要的施工设备和材料，确保施工顺利进行。

三、光缆敷设3.1 光缆敷设应按照设计文件的要求进行，确保光缆的线路、长度、接头位置等符合设计要求。

3.2 光缆敷设前，应检查光缆的外观、型号、规格等是否符合设计要求。

3.3 光缆敷设应采用专业工具，避免光缆受损。

光缆的弯曲半径应大于光缆外径的20倍。

3.4 光缆接头应按照设计要求进行，确保接头的质量和可靠性。

3.5 光缆敷设过程中，应采取措施保护光缆，防止光缆受到外力损伤。

四、光缆固定与保护4.1 光缆敷设后，应采取固定措施，防止光缆在施工过程中移位或受损。

4.2 光缆固定应牢固，固定点间的距离应符合设计要求。

4.3 光缆穿越建筑物、杆塔等障碍物时，应采取保护措施，防止光缆受损。

4.4 光缆在桥梁、隧道等特殊环境中敷设时，应按照设计要求进行固定和保护。

五、验收与维护5.1 光缆工程完成后，应进行验收，验收内容包括光缆的线路、长度、接头质量等。

5.2 验收合格后，光缆工程应进行维护，确保光缆的正常运行和延长使用寿命。

5.3 光缆工程的维护应按照设计要求和本标准进行，定期检查光缆的状态，及时发现和处理问题。

六、安全注意事项6.1 施工人员应遵守国家相关法律法规，严格执行光缆施工的安全规定。

光缆线路施工验收规范

光缆线路施工验收规范

光缆线路施工验收规范目录第一章总则〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃（1）第二章架空线路质量要求〃〃〃〃〃〃〃〃〃〃〃〃〃〃（2）第三章进局管道光缆质量要求〃〃〃〃〃〃〃〃〃〃〃〃（5）第四章直埋光缆的质量要求〃〃〃〃〃〃〃〃〃〃〃〃〃（5）第五章架空跨越长杆档光缆及水线光缆沿桥敷设光缆的质量要求〃〃〃〃〃〃〃〃〃〃〃（8）第六章进局站光缆的质量要求〃〃〃〃〃〃〃〃〃〃〃〃（11）第七章光缆光电特性及其质量要求〃〃〃〃〃〃〃〃〃〃（12）第八章竣工文件的要求〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃（15）第一章总则第一条光缆线路工程质量验收是中国移动通信集团河南有限公司对所辖的光缆线路进行工程质量认定的一项基础工作。

第二条光缆线路工程质量验收的目的是发现光缆线路工程施工中存在的问题，并向施工单位提出建议，洽商解决办法，妥善处理问题，确保线路设备质量良好。

第三条光缆线路的具体验收工作由监理单位组织实施，线路设备质量认定由移动公司负责。

第四条验收依据：1、原电信管理局1998年颁布的《长途光缆线路维护规程》和《本地网光缆线路维护规程》。

2、光缆线路工程设计文件。

3、上级主管部门下达和颁布的有关文件、有关规定。

4、原邮电部颁布的《电信网光纤数字传输系统工程施工及验收暂行技术规定》（YDJ44-89）。

第五条本规定的解释权和修改权属中国移动通信集团河南有限公司。

第二章架空线路质量要求第一条杆路：顺直、无眉弯、“S”弯，电杆左右跳位小于半个杆根，电杆中心线与路由中心线的左右偏差应不大于5cm。

1、电杆安装质量：⑴电杆的位臵及埋深符合要求①电杆位臵：杆位选择在安全、牢靠处，避开易冲刷、塌陷、影响交通、耕作处。

距国道公路≥20米，省道公路≥15米，县乡公路≥3米，特殊地点不得埋设在路肩上，距路肩应大于4/3杆高。

距铁路≥30米，特殊地点，距铁路铁轨应大于4/3杆高距相邻线路间距>杆高，最近不得小于7米。

②电杆埋深：符合设计要求。

电力通信光缆验收规范

电力通信光缆验收规范

电力通信光缆验收规范目录前言 (4)1 适用范围 (5)2 规范性引用文件 (5)3 缩略语 (6)4 验收技术要求 (6)4.1 工厂验收及到货验收 (6)4.2 随工验收 (6)4.3 阶段性验收 (11)4.4 竣工验收 (11)4.5 验收的文件和记录 (12)附录A 光缆线路工程竣工验收技术文件（规范性附录） (13)附录B 光缆安装及技术指标测试表格（规范性附录） (15)电力通信光缆验收规范1 适用范围本规范规定了电力通信光缆施工质量检验、随工检验、竣工验收的技术标准和通用要求，是广东电网公司系统各单位应用电力通信光缆的规范性指导文件。

本规范适用于广东电网公司系统各单位新建、扩建和改建电力通信光缆设计、设备引进、研制、生产、安装和维护工作的验收管理。

2 规范性引用文件下列标准所包含的条文，通过在本规范中引用而构成本规范的条文。

本规范出版时，所示版本均为有效。

所有标准都会被修订，使用本规范的各方应探讨使用下列标准最新版本的可能性。

1） DL/T832-2003 光纤复合架空地线2） DL/T 788-2001 全介质自承式光缆3） GB/T2951.1-1997 电缆绝缘和护套材料通用试验方法第1 部分：通用试验方法4） GB/T 7424.1-2003 光缆总规范第一部分：总则5） GB/T 15972.1-1998 光纤总规范第1 部分：总则6） GB/T 15972.2-1998 光纤总规范第2 部分：尺寸参数试验方法7） GB/T 15972.3-1998 光纤总规范第3 部分：机械性能试验方法8） GB/T 15972.4-1998 光纤总规范第4 部分：传输特性和光学特性试验方法9） GB/T 15972.5-1998 光纤总规范第5 部分：环境性能试验方法10） DL/T 766-2003 光纤复合架空地线（OPGW）用预绞式金具技术条件和试验方法11） DL/T 767-2003 全介质自承式光缆（ADSS）用预绞式金具技术条件和试验方法12） GB/T 6995.2-1986 电线电缆识别标志第2 部分标准颜色13） GB/T 9771.1-2000 通信用单模光纤系列第1 部分:非色散位移单模光纤特性14） GB/T 9771.5-2000 通信用单模光纤系列第5 部分:非零色散位移单模光纤特性15） YD/T 908-2000 光缆型号命名方法16） YD/T 629.2-1993 光纤传输衰减变化的监测方法后向散射监测法17） ITU-T G.652-2005 单模光纤和光缆的特性18） ITU-T G.655-2006 非零色散位移单模光纤和光缆的特性19） DL/T5344-2006 电力光纤通信工程验收规范20） Q/GD-100-001-2005 电力通信光缆工程施工规范21） GB 50233-2005 110~500kV 架空送电线路施工及验收规范3 缩略语1）OPGW—Optical Fiber Composite Overhead Ground Wire 光纤复合架空地线2）ADSS— All Dielectric Self-Supporting Optical Fiber Cable 全介质自承式光缆3）ADL-All Dielectriced Lashed Cable 捆绑光缆4）GWWOP-Ground Wire Wind Optical Cable 地线缠绕光缆4 验收技术要求4.1 工厂验收及到货验收4.1.1 工厂验收1）光缆可视项目情况进行工厂验收。

光纤验收标准

光纤验收标准

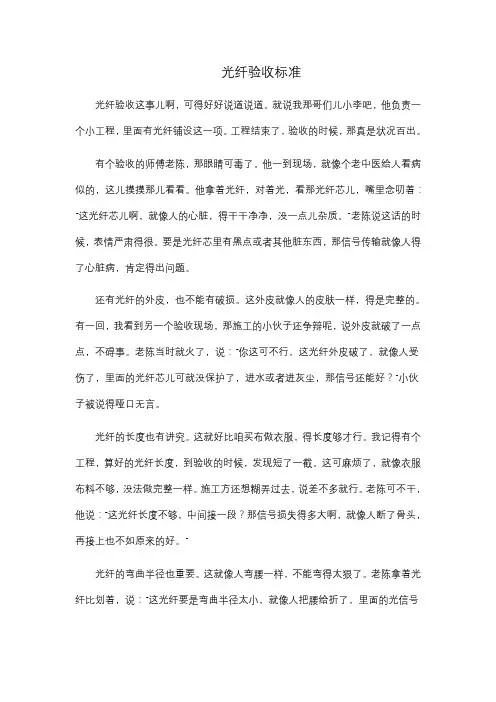

光纤验收标准光纤验收这事儿啊，可得好好说道说道。
