第六章 带传动
传动的作用：在一定的距离内传递机械能，传递或变换速度和扭矩，有时改变运动形式。描述运动和动力的指标：
运动指标
)/(1000*6021smdnvnni
动力指标
).(10*55.9,,6mmNnPTTP
§6-1 概述
带传动由主动带轮1、从动带轮3和绕在两轮上的传动带2组成。当原动机驱动主动轮1转动时，由于带和带轮间摩擦力，便拖动从动轮一起转动，并传递一定动力。
特点：结构简单，传动平稳，造价低廉，缓冲吸振，应用广泛。
一．带传动类型
平带传动、V带传动、多楔带传动、同步带传动等。
平带传动结构最简单，带轮易制造，传动中心距较大。
V带传动应用最广。V带的横截面呈等腰梯形，带轮上也作出相应的梯形环槽。传动时，V带只和轮槽的两个侧面接触，即以两侧面为工作面。根据槽面摩擦原理，在同样张紧力下，V 带传动较平带传动能产生更大摩擦力。V带传动允许的传动比较大，结构较紧凑，V带多已标准化并大量生产，所以应用广泛。 2 平带：fQfNFf
V带：fffffQffQQffNFQNQNvvvf3,40,2sin2sin2sin2222sin2,2sin20若
多楔带兼有平带和V带的优点：柔性好，摩擦力大，能传递的功率高，解决了多根V带长短不一而使各带受力不均的问题。主要用于传递功率较大而要求结构紧凑的场合，传动比可达10，带速可达40m/s。
二．V带的类型与结构
V带有：普通V带、窄V带、联组V带、齿形V带、大楔角V带、宽V带等。
标准普通V带制成无接头的环形。由顶胶、抗拉体、底胶和包布组成。
帘布芯V带，制造方便。绳芯V带柔韧性好，抗弯强度高，适用于转速较高、载荷不大、带轮直径较小等场合。
V带弯曲时，顶胶伸长，底胶缩短，只有在两者间的中性层长度不变，称为节面。带的节面宽度bp---节宽，带弯曲时，节宽不变。带的相对高度7.0pbh。

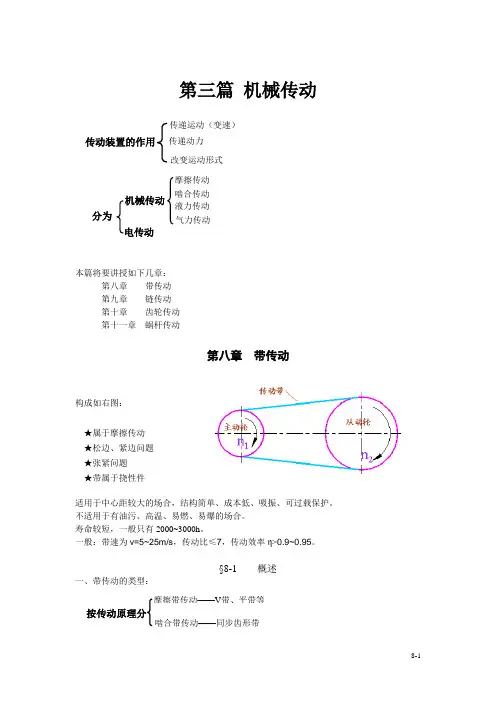

8-1 第三篇 机械传动
本篇将要讲授如下几章：
第八章 带传动
第九章 链传动
第十章 齿轮传动
第十一章 蜗杆传动
第八章 带传动
构成如右图：
★属于摩擦传动
★松边、紧边问题
★张紧问题
★带属于挠性件
适用于中心距较大的场合，结构简单、成本低、吸振、可过载保护。
不适用于有油污、高温、易燃、易爆的场合。
寿命较短，一般只有2000~3000h。
一般：带速为v=5~25m/s，传动比≤7，传动效率η>0.9~0.95。
§8-1 概述
一、带传动的类型：
传动装置的作用 传递运动（变速）
传递动力
改变运动形式
机械传动 摩擦传动
啮合传动
液力传动
气力传动
电传动 分为
按传动原理分 摩擦带传动——V带、平带等
啮合带传动——同步齿形带 8-2
二、V带的类型与结构：
普通V带的结构：
◆ 有四层。
◆ 为无接头的环形带。
◆ 工作面是两侧面。
◆ 产生的摩擦力比平皮带大，故能传递更大的动力。
◆ 按截面尺寸由小到大分为Y、Z、A、B、C、D、E七种（旧国标为O、A、B、C、D、E、F七种型号）
（窄V带的截形分为SPZ、SPA、SPB、SPC四种）
普通V带的主要尺寸 按用途分 传动带
输送带
按带的截面形状分 平带
V带
多楔带
圆形带
同步带
V带分 普通V带
大楔角V带 宽V带
窄V带
联组V带
齿形V带
…… ——应用最广
——窄V带用合成纤维绳作强力层，与同样高度的普通V带相比，宽度小1/3，但承载能力高1.5～2.5倍，目前应用渐广。 8-3
节面——既不伸长也不缩短的一层
节宽bp——节面的宽度
轮槽节宽Lp——轮槽上与相应V带节宽bp相等处的槽宽
截面高度h——标准规定：h/bp=0.7（窄V带为0.9）
轮槽基准宽度bd——国标规定取bd=bp
节圆直径dp——轮槽节宽处的直径
基准直径dd——取dd=dp
基准长度Ld——在规定的张紧力下，带轮基准直径dd上的周线长度

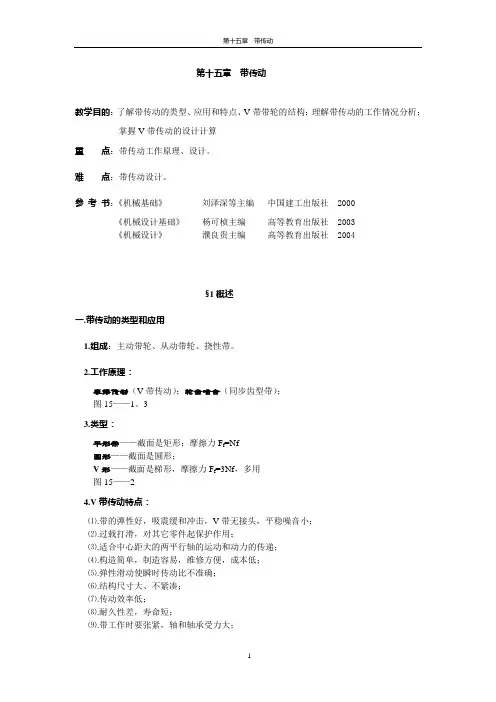

第十五章 带传动
1 第十五章 带传动
教学目的：了解带传动的类型、应用和特点、V带带轮的结构；理解带传动的工作情况分析；掌握V带传动的设计计算
重 点：带传动工作原理、设计。
难 点：带传动设计。
参 考 书：《机械基础》 刘泽深等主编 中国建工出版社 2000
《机械设计基础》 杨可桢主编 高等教育出版社 2003
《机械设计》 濮良贵主编 高等教育出版社 2004
§1概述
一.带传动的类型和应用
1.组成：主动带轮、从动带轮、挠性带。
2.工作原理：
摩擦传动（V带传动）；轮齿啮合（同步齿型带）；
图15——1、3
3.类型：
平形带——截面是矩形；摩擦力Ff=Nf
圆形——截面是圆形；
V形——截面是梯形，摩擦力Ff=3Nf，多用
图15——2
4.V带传动特点：
⑴.带的弹性好，吸震缓和冲击，V带无接头，平稳噪音小；
⑵.过载打滑，对其它零件起保护作用；
⑶.适合中心距大的两平行轴的运动和动力的传递；
⑷.构造简单，制造容易，维修方便，成本低；
⑸.弹性滑动使瞬时传动比不准确；
⑹.结构尺寸大、不紧凑；
⑺.传动效率低；
⑻.耐久性差，寿命短；
⑼.带工作时要张紧，轴和轴承受力大；
5.适用条件
功率P：（100kw以内）；
带速V：（5～25m/s）；
传动比在(3～10).
6.张紧装置
图15——4、5
二.V带的结构与标准
1.结构：图15——6
2.标准：Y、Z、A、B、C、D、E，国产Z、A、B、C四种。
3.公称尺寸：内周长
4.计算长度：基准长度（节线长度）。 第十五章 带传动
2

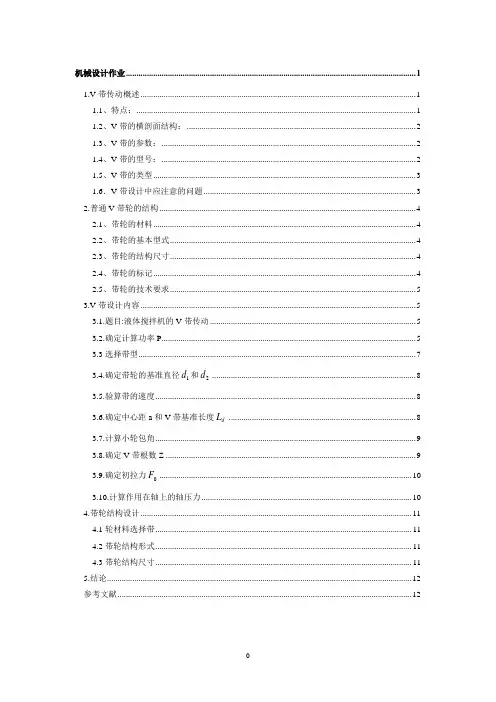

0 机械设计作业 .......................................................................................................................................... 1
1.V带传动概述 ................................................................................................................................... 1
1.1、特点： ..................................................................................................................................... 1
1.2、V带的横剖面结构： ............................................................................................................. 2
1.3、V带的参数： ......................................................................................................................... 2
1.4、V带的型号： ......................................................................................................................... 2
