人教版九年级数学下册：29.2 《三视图》说课稿3
一. 教材分析
《人教版九年级数学下册》第29.2节《三视图》是九年级数学的重要内容，主要让学生掌握三视图的概念、性质和几何特征。通过学习三视图，学生可以更好地理解三维空间中的几何图形，提高空间想象能力和抽象思维能力。
本节内容主要包括以下几个部分：
1. 三视图的概念：主视图、左视图、俯视图
2. 三视图的性质：互相补充、能全面反映物体形状
3. 三视图的画法：平行投影、中心投影
4. 三视图的应用：立体图形的识别、组合体的画图
二. 学情分析
九年级的学生已经掌握了平面几何的基本知识和立体几何的一些初步概念，具备一定的学习能力和探究能力。但学生在空间想象能力和抽象思维能力方面仍有待提高，因此需要通过本节课的学习，让学生在原有基础上得到进一步的提升。
三. 说教学目标
1. 知识与技能：使学生掌握三视图的概念、性质和画法，能正确地认识和绘制简单组合体的三视图。
2. 过程与方法：通过观察、操作、交流等活动，培养学生的空间想象能力和抽象思维能力。
3. 情感态度与价值观：激发学生学习数学的兴趣，培养学生的合作精神、创新意识和解决问题的能力。
四. 说教学重难点
1. 教学重点：三视图的概念、性质和画法，简单组合体的三视图绘制。
2. 教学难点：三视图之间的联系和转换，以及学生在实际操作中对于空间图形的把握。
五. 说教学方法与手段
1. 教学方法：采用问题驱动、合作探究的教学方法，引导学生通过观察、操作、交流等活动，主动发现和总结三视图的性质和画法。 2. 教学手段：利用多媒体课件、实物模型、绘图工具等辅助教学，提高学生的学习兴趣和效果。
六. 说教学过程
1. 导入新课：通过展示实物模型，引导学生观察和思考，引出三视图的概念。
2. 自主学习：让学生通过教材和多媒体课件，了解三视图的性质和画法。
3. 合作探究：学生分组讨论，通过实际操作，总结三视图的性质和画法。

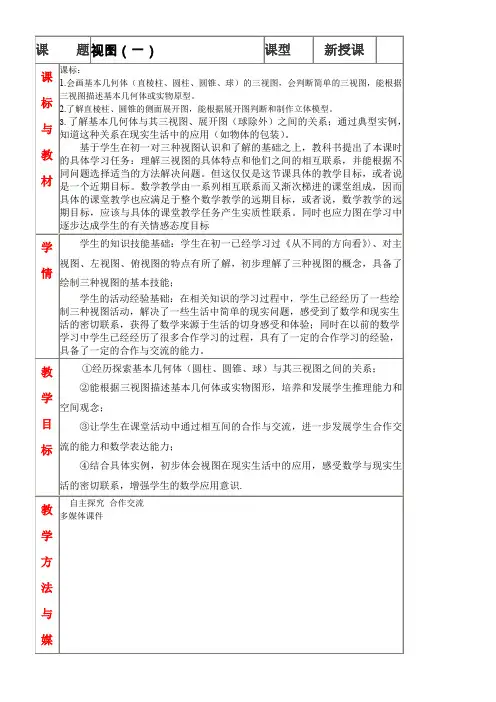

课题 视图（一） 课型 新授课
课标与教材 课标：
1.会画基本几何体（直棱柱、圆柱、圆锥、球）的三视图，会判断简单的三视图，能根据三视图描述基本几何体或实物原型。
2.了解直棱柱、圆锥的侧面展开图，能根据展开图判断和制作立体模型。
3.了解基本几何体与其三视图、展开图（球除外）之间的关系；通过典型实例，知道这种关系在现实生活中的应用（如物体的包装）。
基于学生在初一对三种视图认识和了解的基础之上，教科书提出了本课时的具体学习任务：理解三视图的具体特点和他们之间的相互联系，并能根据不同问题选择适当的方法解决问题。但这仅仅是这节课具体的教学目标，或者说是一个近期目标。数学教学由一系列相互联系而又渐次梯进的课堂组成，因而具体的课堂教学也应满足于整个数学教学的远期目标，或者说，数学教学的远期目标，应该与具体的课堂教学任务产生实质性联系。同时也应力图在学习中逐步达成学生的有关情感态度目标
学情 学生的知识技能基础：学生在初一已经学习过《从不同的方向看》〉、对主视图、左视图、俯视图的特点有所了解，初步理解了三种视图的概念，具备了绘制三种视图的基本技能；
学生的活动经验基础：在相关知识的学习过程中，学生已经经历了一些绘制三种视图活动，解决了一些生活中简单的现实问题，感受到了数学和现实生活的密切联系，获得了数学来源于生活的切身感受和体验；同时在以前的数学学习中学生已经经历了很多合作学习的过程，具有了一定的合作学习的经验，具备了一定的合作与交流的能力。
教学目标 ①经历探索基本几何体（圆柱、圆锥、球）与其三视图之间的关系；
②能根据三视图描述基本几何体或实物图形，培养和发展学生推理能力和空间观念；
③让学生在课堂活动中通过相互间的合作与交流，进一步发展学生合作交流的能力和数学表达能力；
④结合具体实例，初步体会视图在现实生活中的应用，感受数学与现实生活的密切联系，增强学生的数学应用意识.
教学方法与媒 自主探究 合作交流
教学时数：2学时
课 题：§5-8 补视图和补缺线（2）
教学目标：
运用形体分析法和线面分析法补缺线。
教学重点：
利用形体分析法补视图、线面分析法补缺线。
教学难点：
两种分析法的具体运用。
教学方法：
讲练结合
教 具：
挂图、模型
教学步骤：
（复习提问）
看懂两视图，补画第三视图。
（讲授新课）
§5-8 补视图和补缺线
二、补缺线 补缺线的主要方法是形体分析法和线面分析法，分析已知视图并补全图中遗漏的图线，使视图表达完整、正确。
例1：如图5-21a所示，已知支座的三个视图，补画主、左两图中的缺线。
解：形体分析：支座可看成是由一圆柱底板Ⅰ与一圆筒Ⅱ叠加组合后，又经切割而成。
（1）从俯视图中可知，圆柱底板Ⅰ的前后各有一方槽，且中间有一圆孔，所以须补画出在主视图与左视图中应有的图线。
（2）从俯、左视图中可知，圆筒Ⅱ前后分别铣切有正平面，故须补全主视图中应有的图线；又由于圆筒Ⅱ有一通孔，所以也须补画出左视图中的圆筒内孔虚线。 （3）补齐所缺图线，完成其三视图。
例2：根据轴测图补画三视图中的缺线。
补完缺线的三视图为：
例3：根据已知视图想象物体形状，补全视图中遗漏的线。（主视图不补线）。
（巩固练习）
习题集P72 6 （2）
习题集P74 7 （4）
（课堂小结）
1、补缺线的方法。
2、补缺线的步骤以及有关注意点。
（作业布置）
课堂作业： 习题集 P72 P73
课后作业：
习题集 P74
教后感：
教学大纲 第四章 组合体 学时
1. 组合体的形成方式及形体分析 2
2. 组合体画法 2
3. 组合体尺寸标注 2
4. 组合体的读图方法 2
教学目的和要求 本章的教学目的是进一步利用形体分析法和线面分析法绘制组合体的三视图，看组合体的三视图和尺寸标注。要求学会按物体的形成过程进行画图、看图和尺寸标注。
重点难点 本章的重点是形体分析法在画图、看图和尺寸标注中的应用，难点是看图，特别是对于已知两个视图补画第三个视图的作业，很多同学感到很困难，想象不出物体的形状，或想象的出物体的形状而画不出第三视图。究其原因是对形体分析法没有掌握，不会应用形体分析法解决问题。
知识点
教学安排 知识点 教学方法 习题
第一讲 ４．利用形体分析法绘制组合体的三视图
1. 利用线面分析法绘制组合体的三视图 课件 习题集4-1、4-1、4-3
第二讲 2. 用形体分析法看组合体的三视图
3. 利用线面分析法
4. 看组合体的三视图图 课件 习题集4-4、4-5
第三讲 5. 体的尺寸标注 课件 习题集4-8、4-9、4-10
第四讲 6. 综合举例、AutoCAD绘制三视图 画模型 习题集4-6、4-7
组合体是由基本体向机件过渡的一个重要环节，比基本体复杂，比机件简单，表达方法是三视图，虚线不能省略，相贯线可采用简化画法和近似画法，为了提高教师的绘图水平，在讲本章之前可画一些示范作业，也可用绘图仪器绘制一些组合体的轴测图，这对于提高徒手绘图能力非常有帮助，以下是教师绘制的部分作业，教学中可参考。
教师按模型绘制的三视图
教师按模型绘制的三视图
教师按模型绘制的三视图
教师按模型绘制的三视图
教师按模型绘制的三视图
教师按模型绘制的三视图
教师按模型绘制的三视图
教师按模型绘制的三视图
教师绘制的作业
教师绘制的三视图和轴测图
教师绘制的三视图和轴测图
教师绘制的三视图和轴测图
学生作业
学生作业
