实验报告
课程名称：通信电子线路 项目名称： 高频小信号调谐放大器实验
姓名： 专业： 班级： 学号： 同组成员_________
实验日期___________
实验预习部分：
1．实验目的：
掌握小信号调谐放大器的基本工作原理；
掌握谐振放大器电压增益、通频带及选择性的定义、测试及计算；
了解高频小信号放大器动态范围的测试方法；
2．实验原理：
1.小信号调谐放大器的基本原理
2.小信号调谐放大器的作用是有选择地对某一频率范围的高频小信号进行放大 。 所“小信号”，通常指输入信号电压一般在微伏 毫伏数量级附近，由于信号小，
从而以认为放大器工作在晶体管的线性范围内。所谓“调谐”，主要是指放大
器的集电极负载为调谐回路。这种放大器对谐振频率0f及附近频率的信号具有
较强的放大作用而对其它远离0f的频率信号，放大作用很差。
3.高频小信号调谐放大器是我主要质量指标如下：
（1）.增益:放大器输出电压与输入电压之比，用来表示高频小信号调谐放大器
放大微弱信号的能力 ，即Avo=Vo/Vi。
（2）.通频带：通常规定放大器的电压增益下降到最大值的0.707倍时，所对
应的频率范围为高频放大器的通频带，用B0.7表示。
（3）.选择性：从含有各种不同频率的信号总和（有用和有害的）中选出有用
信号排除有害（干扰）信号的能力，称为放大器的选择性。衡量选择性的基本
指标一般有两个：矩形系数和抑制比。矩形系数通常用K0.1表示，它定义为
Av/Avo=0.1求得2Δ0.7 ,其中是指放大倍数下降至0.1处的带宽。且矩形系数
越小，选择性越好，其抑制邻近无用信号的能力就越强。抑制比表示对某个干
扰信号fn的抑制能力，用dn表示。dn=Avo/An。
（4）.稳定性：指放大器的工作状态（直流偏置）、晶体管的参数、电路元件
参数等发生可能的变化时，放大器的主要特性的稳定程度。
学习文档 仅供参考 实验一 高频小信号谐振放大器
一、实验目的
1．高频小信号谐振放大器的工作原理及电路构成和电路元器件的作用。
2．了解高频小信号的质量指标和谐振放大器的性能。
3．掌握L,C参数对谐振频率的影响。
4．分析单调谐回路放大器的质量指标，测量电压增益，测量功率增益；测量放大器的频率。
二、预习要求
1．复习什么是高频小信号放大器工作原理〔中心频率及频谱宽度范围〕？
2．复习什么是谐振放大器？
3．这类放大器，按负载性质可分为：_谐振放大器,_非谐振放大器。
三、实验内容
1．参照电路原理图1-1连线。
2．图1-1为一单调谐回路中频放大器，已知回路电容和回路电感，计算工作频率f0〔谐振〕，计算方法及计算结果写入实验报告，具体见实验报告要求。
3．放置观测点时，选择菜单“Markers”—〉“Mark Voltage/Level”。
学习文档 仅供参考 图1-1 小信号谐振放大器
4. 在“Analysis Setup”选项卡中设定：
V1参数，AC=100mV、VOFF =0V，Vampl=300mV，freq=10MegHz。V2参数DC=12V。在AC Sweep中设定参数：①在AC Sweep Type中选 Decade。 ②在Sweep
Parameters 中选pts/Decade为20、Stort Fred为10k、End Fred为500MEG。③AC Sweep Type中选 Output Voltoge为V(A)、1/V为V1 、Lntervat为10。
5. 观察瞬态分析的波形输出及频谱是否合理，不合理注意电路是否连接正确。
四、实验报告
1．根据输入信号的幅度和频率，测出输出信号的幅度和频率，完成表1-1。
表1-1
幅度〔mV〕 频率〔MHz〕
输入信号 300 10M
输出信号 10M
2．做出输入信号和输出信号的频域波形〔根据图形输出〕；
实验一高频小信号调谐放大器实验
高频小信号调谐放大器 实验 一、实验目的 1.熟悉高频电路实验箱,示波器，扫频仪的使用。 2.掌握高频小信号谐振电压放大器的电路组成与基本工作
原理。 3.熟悉谐振回路的调谐方法及幅频特性测试分析方法。 4.掌握高频谐振放大器处于谐振时各项主要技术指标意义 及测试技能。
二、实验内容
1、谐振频率的调整与测定。 2、谐振回路的幅频特性的测量与分析--通频带与选择性。 3、主要技术性能指标的测定：谐振频率、谐振放大增益Avo及动
态范围、通频带BW0.7、矩形系数Kr0.1。
三、实验原理 1、单调谐小信号放大器 高频信号放大器工作频率高，但带宽相对工作频率却很窄。
按器件分：BJT、FET、集成电路(IC) ;按带宽分：窄带、 宽带；按电路形式分：单级、多级；按负载性质分：谐振、 非谐振。 晶体管集电极负载通常是一个由LC组成的并联谐振电路。由
于LC并联谐振回路的阻抗是随着频率变化而变化。理论上可以分析，并联谐振在谐振频率处呈现纯阻，并达到最大值， 即放大器在回路谐振频率上将具有最大的电压增益。若偏离 谐振频率，输出增益减小。
调谐放大器不仅具有对特定频率信号的放大作用，同时一
也起着滤波和选频的作用。 单调谐放大器电路原理图
单调谐放大器质量指标 谐振频率
谐振增益AV 0 p1 p2 y fe g
通频带 选择性
2、双调谐放大器电路原理图 AV 0
v0 p1 p2 y fe vi 2g
双调谐回路放大器具有频带宽、选择性好的优点， 并能较好地解决增益与通频带之间的矛盾，从而在通 信接收设备中广泛应用。在双调谐放大器中，被放大 后的信号通过互感耦合回路加到下级放大器的输入端 ，若耦合回路初、次级本身的损耗很小，则均可被忽
希望对大家有所帮助，多谢您的浏览！
授课：XXX 为什么说提高电压放大倍数Au0时，通频带2△f0.7会减小？一、实验目的
①通过实验进一步熟悉小信号调谐放大器的工作原理，初步了解工程估算的方法。
②掌握调谐放大器的电压增益、选择性、通频带及动态范围的测试方法。
③掌握使用频率特性测试仪调整小信号谐振放大器谐振特性的方法。
二、实验原理

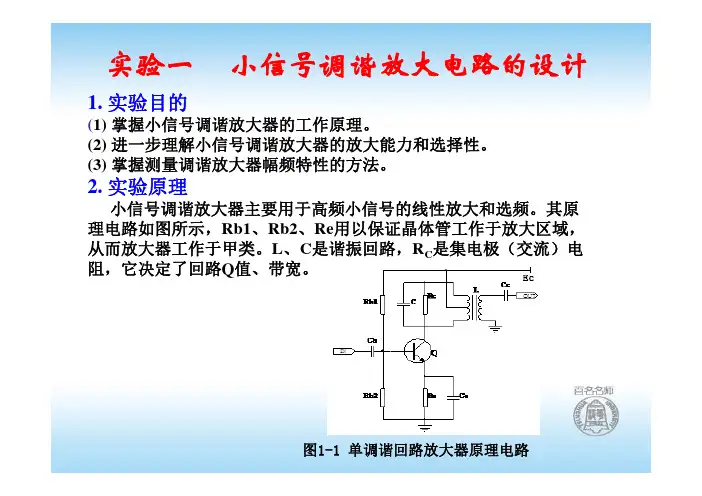

小信号调谐放大器的主要特点是晶体管的集电极负载不是纯电阻，而是由LC组成的并联谐振回路，如图1-1所示。由于LC并联谐振回路的阻抗是随频率而变的，在谐振频率
处其阻抗是纯电阻，达到最大值。因此，用并联谐振回路作集电极负载的调谐放大器在回路的谐振频率上具有最大的电压增益。稍离开此频率，电压增益迅速减小。我们用这种放大器可以放大所需要的某一频率范围的信号，而抑制不需要的信号或外界干扰信号。因此，调谐放大器在无线电通信系统中被广泛用作高频和中频放大器。
图1—1 小信号调谐放大器
三、实验电路
图1-1所示电路为实验电路，它是由共发射极组态的晶体管和并联谐振回路组成的单级单调谐放大器。
本实验电路要求完成单级调谐放大器的技术指标：中心频率f0=15MHz，通频带2△f0.7=4MHz，增益A>20dB，RL=1 kΩ。希望对大家有所帮助，多谢您的浏览！
授课：XXX 电路主要元件参数：晶体管3DG6C，β=60，查手册知在f0=30MHz，IC=2mA，Vcc=9V条件下测得y参数为gie=2mS，Cie=12PF，goe=250μs，Coe=4pF，yfc=40mS，yre=350μS。如果工作条件发生变化，则上述参数值仅作为参考。要得到晶体管的y参数也可由混合π参数计算出y参数。中频变压器参数：L=4μH，Q0=100，P1=0.6，P2=0.3。回路电容C1=10PF，C2=(5～20)PF，在调谐过程中使用微调电容C2，调整中心频率。直流偏置由Rb1、Rb2、Rc实现，电阻器W1为47kΩ，用于调整静态工作点。电路中的电容一般使用体积小的瓷片电容。
