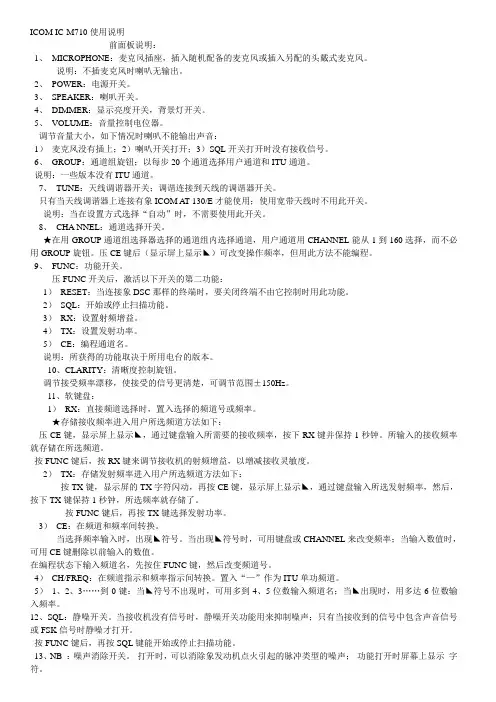

ICOM IC-M710使用说明
前面板说明：
1、 MICROPHONE：麦克风插座，插入随机配备的麦克风或插入另配的头戴式麦克风。
说明：不插麦克风时喇叭无输出。
2、 POWER：电源开关。
3、 SPEAKER：喇叭开关。
4、 DIMMER：显示亮度开关，背景灯开关。
5、 VOLUME：音量控制电位器。
调节音量大小，如下情况时喇叭不能输出声音：
1） 麦克风没有插上；2）喇叭开关打开；3）SQL开关打开时没有接收信号。
6、 GROUP：通道组旋钮；以每步20个通道选择用户通道和ITU通道。
说明：一些版本没有ITU通道。
7、 TUNE：天线调谐器开关；调谐连接到天线的调谐器开关。
只有当天线调谐器上连接有象ICOM AT-130/E才能使用；使用宽带天线时不用此开关。
说明：当在设置方式选择“自动”时，不需要使用此开关。
8、 CHA NNEL：通道选择开关。
★在用GROUP通道组选择器选择的通道组内选择通道，用户通道用CHANNEL能从1到160选择，而不必用GROUP旋钮。压CE键后（显示屏上显示◣）可改变操作频率，但用此方法不能编程。
9、 FUNC：功能开关。
压FUNC开关后，激活以下开关的第二功能：
1） RESET：当连接象DSC那样的终端时，要关闭终端不由它控制时用此功能。
2） SQL：开始或停止扫描功能。
3） RX：设置射频增益。
4） TX：设置发射功率。
5） CE：编程通道名。
说明：所获得的功能取决于所用电台的版本。
10、CLARITY：清晰度控制旋钮。
调节接受频率漂移，使接受的信号更清楚，可调节范围±150Hz。
11、软键盘：
1） RX：直接频道选择时，置入选择的频道号或频率。

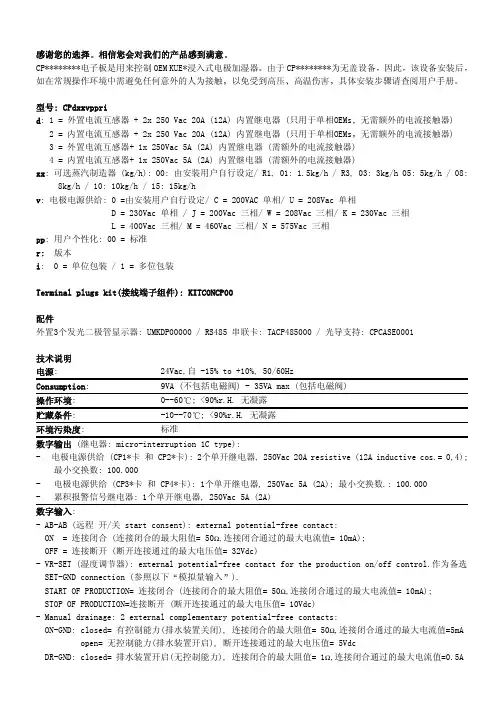

感谢您的选择相信您会对我们的产品感到满意
CP********电子板是用来控制OEM KUE*浸入式电极加湿器由于CP********为无盖设备因此该设备安装后如在常规操作环境中需避免任何意外的人为接触以免受到高压高温伤害具体安装步骤请查阅用户手册
型号: CPdxxvppri
d: 1 = 外置电流互感器 + 2x 250 Vac 20A (12A) 内置继电器 (只用于单相OEMs无需额外的电流接触器) 2 = 内置电流互感器 + 2x 250 Vac 20A (12A) 内置继电器 (只用于单相OEMs无需额外的电流接触器)
3 = 外置电流互感器+ 1x 250Vac 5A (2A) 内置继电器 (需额外的电流接触器)
4 = 内置电流互感器+ 1x 250Vac 5A (2A) 内置继电器 (需额外的电流接触器)
xx: 可选蒸汽制造器 (kg/h): 00: 由安装用户自行设定/ R1, 01: 1.5kg/h / R3, 03: 3kg/h 05: 5kg/h / 08:
8kg/h / 10: 10kg/h / 15: 15kg/h
v: 电极电源供给: 0 =由安装用户自行设定/ C = 200VAC 单相/ U = 208Vac 单相
D = 230Vac 单相 / J = 200Vac 三相/ W = 208Vac 三相/ K = 230Vac 三相
L = 400Vac 三相/ M = 460Vac 三相/ N = 575Vac 三相
pp: 用户个性化: 00 = 标准
r: 版本
i: 0 = 单位包装 / 1 = 多位包装
Terminal plugs kit(接线端子组件): KITCONCP00
配件
外置3个发光二极管显示器: UMKDP00000 / RS485 串联卡: TACP485000 / 光导支持: CPCASE0001
技术说明
电源: 24Vac,自 -15% to +10%, 50/60Hz
红邦控制技术
4.ABB变频器说明书ACS400ACS500ACS510
5.AB变频器说明书1336PLUS
IIPowerFlex
4PowerFlex
406.AC Tech变频器说明书MC1000QCSCF
7.BERGES变频器说明书ACM-
D2/S2/S3ACM-
COMPACT8.BONFIGLIOLI邦飞利变频器说明书ACT200/40
0ACU200/4
00VCB400
9.CT变频器说明书Command
er GPUnidrive
SPCommand
er SE10.Drivecon变频器说明书XSXTXR
11.EATON伊顿变频器说明书SVX9000SPX9000MVX9000
12.KEB科比变频器说明书F4-SF4-FF5-M
13.LG变频器说明书iS3iH3iG5
14、LUST路斯特变频器说明书CDD3000CDE/CDB3000CDS4000
15.Moeller金钟-默勒变频器说明书DV6-340DF51
16.NORD诺德变频器说明书SK300ESK400ESK5xxE
17.PDRIVE变频器说明书
18.PE变频器说明书SD100SD250SD450
19.RICH利佳/艾瑞克变频器说明书EI-MINIEI-450EI-450M
20.SEW变频器说明书MOVITRAC-31CMOVIDRIVE-60B/61BMOVITRAC-07
21.SIEI西威变频器说明书ARTDriveLARTDriveG-EV
22.TMT变频器说明书PLUSVTCE
23.VACON瓦控变频器说明书NXNXSNXL
24.WEG变频器说明书CTW-04CFW-08CFW-09
25.阿尔法ALPHA变频器说明书ALPHA2000GALPHA2800ALPHA3300
26.艾默生(原华为)变频器说明书EV1000EV2000EV3000
27.爱得利变频器说明书APXG3ASASN
28.爱迪生Adsen变频器说明书ADS-A
一、产品简介
WSJ-11是一款集测量、LCD显示、超负荷跳闸和定时开关电器于一体的智能插座，可以测量电压、电流、
有功功率、功率因素和有功电量，并支持数据保存、时钟、背光显示和手动控制继电器等功能。
二、技术参数
额定电压： 250V 额定电流： MAX 10A
额定功率: MAX 2500W 工作温度： -10～60℃
插座功耗： < 0.5W 计量精度： 1级
长 x 宽 x 高: 120mm x 60mm x 34mm
三、功能特点
1、转接式智能插座(显示型)孔型采用全面更新的新国标设计(GB1002-2008和GB2099-2008)，可以让插头
与插座的接触面积更大，接触更紧密，能有效防止发热，防触电性能更好，大大提升插座产品的安全性
能，使消费者的用电安全实现跨越式升级。
2、精确的电能计量，同时能测量电压、电流、电量、功率、功率因素等瞬时量。
3、强大的多时段定时控制功能，一周自动循环模式，一周内可按星期进行多重定时组合，每天最多设置
14组定时开、关设置，最小定时时间为1分钟
4、丰富的超负荷跳闸功能，支持过电流、欠电压和过电压跳闸参数设置。
5、外壳采用进口防火阻燃材料，阻燃性能好，750度高温不燃烧，抗摔抗冲击性能好。
6、内部采用优质铜材，弹性好、不氧化、发热少、导电好，使用寿命长。
四、界面说明
1、外形
2、液晶显示屏
TIME
Week123456
7DATE
A
KVh
VUA
SET
显示 说明
显示数值
DATE 日期
TIME 时间
过压、失压标识，闪烁时表示过压或失压
过流标识，闪烁时表示过流
继电器开关状态，表示闭合，表示断开 定时器状态标识，显示时表示有手动设定定时器
过压、失压、过流设置标识，显示时表示有手动设置过压、失压或过流数值 设置模式状态标识
星期显示
A 安培，电流单位 V 伏特，电压单位 W 瓦特，功率单位 KWh 千瓦时，电量单位。1kWh=1度电
