徐州工程学院试卷

《数字电子技术》试卷 第 1 页 共 12 页 徐州工程学院试卷

— 学年第 学期 课程名称 数字电子技术

试卷类型 A 考试形式 闭卷 考试时间 100 分钟

命 题 人 年 月 日 使用班级

教研室主任 年 月 日 教学院长 年 月 日

姓 名 班 级 学 号

一、选择题（共 10 小题，每题 2 分，共计 20 分）

1. 已知逻辑变量A、B、F的波形图如下图所示，F与A、B的逻辑关系是( )。

A. F=AB B. FAB ABF

C. F=A⊙B D. F=A+B

2. 在利用卡诺图进行逻辑表达式化简时，8个最小项合并成一项时可以消去几个变量( )。

A.8个 B.2个 C.3个 D.n个

3. 下面四个选项中，错误的是( )。

A. ABABA B. A+AB=1

C. AABAB D. ABACBCABAC

4. 在何种输入情况下，“与非”运算的结果是逻辑0。( )

A．全部输入是0 B. 任一输入是0 C. 仅一输入是0 D. 全部输入是1

5. 下图是由分立的半导体二极管以及电阻组成的一个门电路，它实现是哪一种门电路( )。

A. 与门 B. 或门 C. 非门 D. 同或门 AUBUYU0R1D2D10CCVV

6. 在下列逻辑电路中，不属于组合逻辑电路的是( )。

A. 译码器 B. 编码器 C. 全加器 D. 计数器 题号 一 二 三 四 五 六 七 八 总分

总分 20 20 15 15 30 100

得分 徐州工程学院试卷

《数字电子技术》试卷 第 2 页 共 12 页 7. 数据选择器的功能是( )。

A. 将一路输入送至多路输出

B. 将输入二进制代码转换为特定信息输出

C. 从多路输入选择一路输出

D. 考虑低位进位的加法

8. 在时钟脉冲操作下，凡是具有置0、置1功能的电路，都叫做（ ）。

A. JK型触发器 B. D型触发器 C. T型触发器 D. T’型触发器

9. 要实现n1nQQ,JK 触发器的J、K取值应为( )。

A．J=0，K=0 B. J=0，K=1 C. J=1，K=0 D. J=1，K=1

10. 模为64的二进制计数器，它由( )个触发器构成。

A. 64 B. 6 C. 8 D. 32

二、填空题（共 10 小题，每题 2 分，共计 20 分）

1. 数字信号的0和1常采用高低电平表示，如果采用正逻辑，则用 表示1，用 表示0。

2. 十进制数(56)10转换为二进制数为_________，它的8421BCD码为________________。

3. 对于n个变量，构成最小项的个数为________个，标准与或表达式的每一个乘积项是由 组成。

4. 三态门具有三个输出状态，分别是高、低电平和 状态；单稳态触发器有稳态和 二种状态。

5. 对于二进制译码器，如果输入变量的个数是4个，则输出变量的个数是 ；对于数据选择器，如果输入信号是8个，则地址选择控制信号的个数是 。

6. 加法器分为半加器和全加器，其中半加器的半加和iS和半加进位iC的表达式分别是

和 。

7. 触发器接收输入信号之前的状态叫做 ，用nQ表示。触发器接收输入信号之后的状态叫做 ，用n+1Q表示。

8. 边沿JK触发器的特性方程是 ，边沿D触发器的特性方式是 。

9. JK型时钟触发器具有四种功能，分别是保持、 、 、翻转。

10. 按照计数时是递增还是递减分，计数器可分为 计数器、 计数器和可逆计数器。

三、证明、化简题（共 3 小题，每题 5 分，共计 15 分）

1. 证明：()AABCABC。

徐州工程学院试卷

《数字电子技术》试卷 第 3 页 共 12 页 2. 用图形法将下列函数化简成为最简与或式：Y（A,B,C,D）＝Σm（0，1，8，9，10，11）。

3. 用图形法将下列函数化简成为最简与或式： Y(A,B,C,D)=∑m(2,4,6,8)+ ∑d(10,11,12,13,14,15)（∑d为约束项之和）。

四、分析题（共 3 小题，每题 5 分，共计 15 分）

1. 设主从JK触发器的初始状态为0，触发器的触发翻转发生在时钟脉冲的下降沿，已知输入J、K的波形图如下图，画出输出Q的波形图。

CPJKQ123456徐州工程学院试卷

《数字电子技术》试卷 第 4 页 共 12 页 2. 分析下图所示的时序逻辑电路：

要求：①写出电路的驱动方程；

②写出电路的状态方程；

③写出电路的输出方程。

3. 分析下图所示电路，画出其状态图，并指出是几进制计数器。（其中74LS163是十六进制计数器，它具有同步置数和同步清零功能。）

74LS1630D1D2D3D0Q1Q2Q3QCPCOCRLDTCTPCT11CP00001&

徐州工程学院试卷

《数字电子技术》试卷 第 5 页 共 12 页 五、设计题（共 3 小题，每题 10 分，共计 30 分）

1. 用与非门设计一个组合逻辑电路，其输入是4位二进制数，当该数大于9（10）时输出为1，否则输出为0。

要求：①写出真值表；

②画出卡诺图；

③画出组合逻辑电路。

2. 用集成二进制译码器（74LS138，集成3线：8线译码器，芯片的逻辑功能示意图如下图所示）和与非门实现()YABCABC逻辑函数，选择合适的电路，画出连线图。

74LS1380Y1Y2Y3Y4Y5Y6Y7Y0A1A2AASTBSTCST 徐州工程学院试卷

《数字电子技术》试卷 第 6 页 共 12 页

3. 利用74LS161（芯片的逻辑功能示意图如下图所示）的异步清零功能实现一个十进制计数器，画出连线图。（其中74LS161是十六进制计数器，它具有同步置数和异步清零功能。）

74LS1610D1D2D3D0Q1Q2Q3QCPCOCRLDTCTPCT

徐州工程学院试卷

《数字电子技术》试卷 第 7 页 共 12 页 徐州工程学院试卷

— 学年第 学期 课程名称 数字电子技术

试卷类型 B 考试形式 闭卷 考试时间 100 分钟

命 题 人 年 月 日 使用班级

教研室主任 年 月 日 教学院长 年 月 日

姓 名 班 级 学 号

一、选择题（共 10 小题，每题 2 分，共计 20 分）

1. 下面四个选项中错误的是（ ）。

A. ABAB B. ABAB C. ABAB D. A+1=1

2. A+BC=( )。

A .A+B B.A+C C.(A+B)(A+C) D.B+C

3. 下图是由分立的半导体二极管以及电阻组成的一个门电路，它实现是哪一种门电路( )。

A. 与门 B. 或门 C. 非门 D. 同或门 AUBUYU0RSSV1D2D-10V

4. 数据选择器的功能是( )。

A.将一路输入送至多路输出

B.将输入二进制代码转换为特定信息输出

C.从多路输入选择一路输出

D.考虑低位进位的加法

5. 在下列逻辑电路中，不属于时序逻辑电路的是( )。

A.寄存器 B.脉冲发生器 C.数据选择器 D.计数器

合集下载

数电卷子

数电卷子

1 一、选择题。（每空2分，共20分）

1、十进制数25用8421BCD码表示为（ ）。

A.10 101 B.0010 0101 C.100101 D.10101

2、下列各式中的四变量A、B、C、D的最小项是：（ ）。

(A)ABCD (B)AB(C+D)

(C)A+B+C+D (D)A+B+C+D

3、Y=ABCDC的反函数为 （

）。

(A)Y= ()ABCDC

&1◊&◊CABCCVLR1L

(B)Y=()ABCDC

(C)Y=()ABCDC

(D)Y=()ABCDC

4、卡诺图③、④表示的逻辑函数最简式分别为（ ）和（ ）。

A．F=B+D

B．F=B+D

C．F=BD+BD

D．F=BD+BD

5、逻辑电路如图⑤，函数式为（ ）。

A. F=AB+C

B. F=AB+C

C. F=AB+C

D. F=A+B C 6、 2048×8位RAM芯片，其数据线的个数是：（ ） 。

(A)11 (B)8 (C)14 (D)211

7、下列逻辑函数表达式中与F=AB+AB功能相同的是（ ）。

A. BA B. BA C. BA D. AB

8、下列逻辑电路中是时序逻辑电路的是（ ）。

A.变量译码器 B.加法器

C.数码寄存器 D.数据选择器

9. ROM属于（ ）。

A．组合逻辑电路 B.时序逻辑电路

二、化简下列逻辑表达式。（第1小题用公式法化简，第2题用卡诺图法化简，共10分）

（1）),,(CBAL=BACAABCB

（2）

)15,11,7,5,3,2()13,9,6,4,1,0(),,,(dmDCBAL

重庆大学数电试题及答案

重庆大学数电试题及答案

重庆大学数电试题及答案

一、选择题（每题2分，共20分）

1. 以下哪个不是数字电路的基本运算？

A. 逻辑与

B. 逻辑或

C. 逻辑非

D. 算术加法

答案：D

2. 一个D触发器的Q端输出与D端输入的关系是：

A. 相同

B. 相反

C. 延迟一个时钟周期

D. 延迟两个时钟周期

答案：C

3. 以下哪个不是组合逻辑电路的特点？

A. 输出只与当前输入有关

B. 输出与输入有唯一确定关系

C. 输出与输入无确定关系

D. 电路中无存储元件

答案：C

4. 一个4位二进制计数器在时钟脉冲作用下，其状态变化规律是：

A. 0101→0110→0111→1000→1001→1010

B. 0000→0001→0010→0011→0100→0101

C. 0000→0001→0010→0011→0100→0101

D. 0000→1111→1110→1101→1011→1001

答案：B

5. 以下哪个不是数字电路中的存储元件？

A. 触发器

B. 寄存器

C. 计数器

D. 门电路

答案：D

6. 以下哪个不是数字电路中的时序逻辑电路？

A. 计数器

B. 寄存器

C. 编码器

D. 存储器

答案：C

7. 以下哪个不是数字电路中的编码器？ A. 二进制编码器

B. 优先编码器

C. 格雷码编码器

D. 译码器

答案：D

8. 以下哪个不是数字电路中的译码器？

A. 二进制译码器

B. 优先译码器

C. 格雷码译码器

D. 七段译码器

答案：C

9. 以下哪个不是数字电路中的多路选择器？

A. 2选1选择器

B. 4选1选择器 C. 8选1选择器

数电试题库

数电试题库

数电试题库(总9页)

-CAL-FENGHAI.-(YICAI)-Company One1

-CAL-本页仅作为文档封面，使用请直接删除 第一、二章 数制转换及逻辑代数

一、完成下列数制转换

（11001）2=（ ）10； （6AB）16=（ ）10

（46BE.A）16=（ ）2=（ ）10

（32）10=（ ）2； （110101.01）2=（ ）10

（132.6）10=（ ）8421BCD；（32.6）10=（ ）余3码

二、试分别用反演规则和对偶规则写出下列逻辑函数的反函数式和对偶式。

1、Y=+CD 2、Y=C

3、Y= D 4、Y= AB

5、Y=A+ 6、Y=ABC+

三、用公式法化简为最简与或式:

1、Y=C+A 2、Y= C+BC+A C+ABC

3、Y=(A+B) 4、Y=A(C+D)+D+ 5、CBCBBABAY

四、证明利用公式法证明下列等式

1、

+ +BC+

=+ BC

2、AB+BCD+C+C=AB+C

3、A+BD+CBE+A+D

4、AB+

+ A+B=)

5、AB(C+D)+D+(A+B)(+)=A+B+D

五、用卡诺图化简函数为最简与-或表达式

1、Y（A，B，C，D）=B+C+ +AD

2、Y（A，B，C，D）= C+AD+（B+C）+A+

3、 Y（A，B，C，D）=

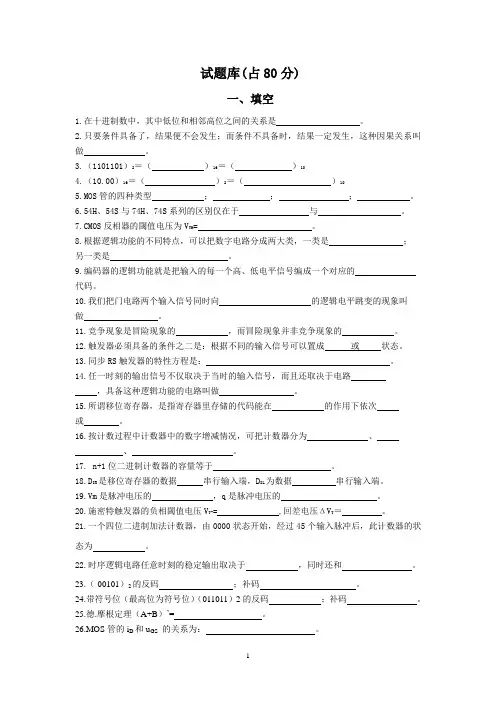

数电复习题及图片
