不锈钢磁力泵厂家型号及原理

  • 格式：docx
  • 大小：53.59 KB
  • 文档页数：2

不锈钢磁力泵厂家型号及原理

上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!

一、ZCQ型不锈钢磁力自吸泵产品概述：

ZCQ型不锈钢磁力自吸泵是根据众用户的要求，在CQ型磁力泵的基础上吸取国外最新技术，并经过本公司工程技术人员反复研究试验而成功的新产品，其性能达到国外同类产品九十年代先进水平。

二、ZCQ型不锈钢磁力自吸泵型号意义：

三、ZCQ型不锈钢磁力自吸泵产品特点：

ZCQ型不锈钢磁力自吸泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病，泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造，既有CQ型磁力驱动泵的功能，又集自吸于一身，不需底阀和引灌水，自吸高度4米。

ZCQ型不锈钢磁力自吸泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送，选用此泵则更为理想。

因此，磁力自吸泵是有广泛用途，我们真诚地向用户推荐这种新产品。

四、ZCQ型不锈钢磁力自吸泵工作原理：

ZCQ型不锈钢磁力自吸泵采用外混式轴向回水泵体结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成，结构见图。自吸式磁力泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道

合集下载

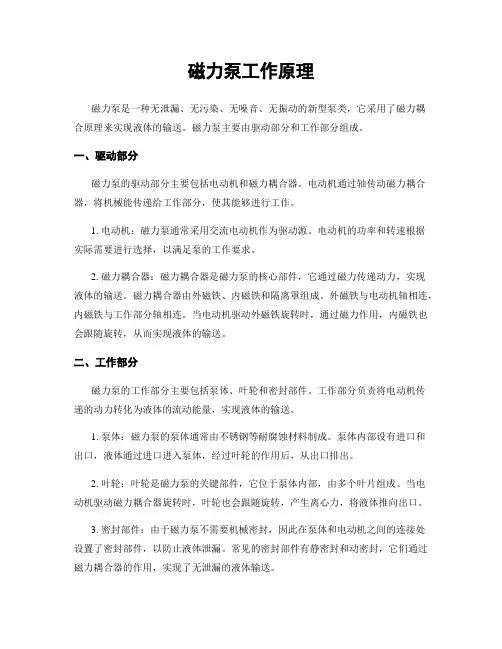

磁力泵工作原理

磁力泵工作原理

磁力泵工作原理

磁力泵是一种无泄漏、无污染、无噪音、无振动的新型泵类，它采用了磁力耦合原理来实现液体的输送。磁力泵主要由驱动部分和工作部分组成。

一、驱动部分

磁力泵的驱动部分主要包括电动机和磁力耦合器。电动机通过轴传动磁力耦合器，将机械能传递给工作部分，使其能够进行工作。

1. 电动机：磁力泵通常采用交流电动机作为驱动源。电动机的功率和转速根据实际需要进行选择，以满足泵的工作要求。

2. 磁力耦合器：磁力耦合器是磁力泵的核心部件，它通过磁力传递动力，实现液体的输送。磁力耦合器由外磁铁、内磁铁和隔离罩组成。外磁铁与电动机轴相连，内磁铁与工作部分轴相连。当电动机驱动外磁铁旋转时，通过磁力作用，内磁铁也会跟随旋转，从而实现液体的输送。

二、工作部分

磁力泵的工作部分主要包括泵体、叶轮和密封部件。工作部分负责将电动机传递的动力转化为液体的流动能量，实现液体的输送。

1. 泵体：磁力泵的泵体通常由不锈钢等耐腐蚀材料制成。泵体内部设有进口和出口，液体通过进口进入泵体，经过叶轮的作用后，从出口排出。

2. 叶轮：叶轮是磁力泵的关键部件，它位于泵体内部，由多个叶片组成。当电动机驱动磁力耦合器旋转时，叶轮也会跟随旋转，产生离心力，将液体推向出口。

3. 密封部件：由于磁力泵不需要机械密封，因此在泵体和电动机之间的连接处设置了密封部件，以防止液体泄漏。常见的密封部件有静密封和动密封，它们通过磁力耦合器的作用，实现了无泄漏的液体输送。 磁力泵的工作原理可以简单总结为：电动机驱动磁力耦合器旋转，磁力耦合器通过磁力作用将动力传递给工作部分，工作部分将动力转化为液体的流动能量，实现液体的输送。磁力泵具有无泄漏、无污染、无噪音、无振动等优点，广泛应用于化工、医药、电子、冶金等领域。

管道磁力泵型号意义及性能

管道磁力泵型号意义及性能

管道磁力泵型号意义及性能

一、型号意义：

1.第一个字母通常代表泵的类型：

-G代表离心式管道磁力泵；

-WS代表离心式不锈钢管道磁力泵；

-WQ代表离心式高温管道磁力泵；

-WY代表离心式聚四氟乙烯管道磁力泵。

2.第二个字母代表泵的材质：

-F代表泵的材质为玻璃纤维增强塑料；

-R代表泵的材质为聚四氟乙烯；

-P代表泵的材质为不锈钢。

3.后面的数字通常代表泵的排量或轴功率。

二、性能：

1.流量：

流量是指单位时间内通过泵的液体体积。管道磁力泵的流量范围非常广，可以从几毫升每小时到几百立方米每小时。用户在选择管道磁力泵时要根据具体的流量要求来确定型号。

2.扬程： 扬程是指液体从泵的吸入端到出口的水平高度或垂直高度差。不同型号的管道磁力泵的扬程范围也不相同，请用户根据需要选择合适数值。

3.效率：

此外，管道磁力泵还具有以下一些常见的性能特点：

4.无泄漏：

5.无密封：

由于使用磁力传递转动力矩，所以泵的轴封处不会出现泄漏，可以确保液体的绝对密封，防止物料泄露。

6.延长使用寿命：

由于没有动态密封元件，所以管道磁力泵的使用寿命相对较长，可以减少维护和更换部分的频率。

总结：

磁力泵工作原理 2

磁力泵工作原理 2

磁力泵工作原理

引言概述：

磁力泵是一种特殊的离心泵，其工作原理基于磁力耦合的原理。通过利用磁场在泵的转子和定子之间传递动力，磁力泵实现了无泄漏、无密封的运行。本文将详细介绍磁力泵的工作原理。

一、磁力耦合原理

1.1 磁力耦合的概念

磁力耦合是指通过磁场作用在两个磁性物体之间传递动力的现象。在磁力泵中，磁力耦合通过磁力转换器实现，该转换器由外磁铁、内磁铁和隔离套组成。

1.2 外磁铁和内磁铁

外磁铁和内磁铁分别固定在泵的转子和定子上。外磁铁通过外磁场产生磁力，内磁铁则与外磁铁相互作用，使转子和定子之间形成磁力耦合。

1.3 隔离套

隔离套位于外磁铁和内磁铁之间，起到隔离磁场的作用。隔离套通常由非磁性材料制成，如陶瓷或者不锈钢。它不仅保护内磁铁，还能减少磁场的泄漏。

二、工作原理

2.1 泵的转子和定子

磁力泵的转子和定子是泵的核心部件。转子由外磁铁和叶轮组成，定子由内磁铁和泵壳组成。当泵启动时，外磁铁和内磁铁之间的磁力耦合会使转子和定子同步旋转。

2.2 磁力传递 外磁铁的旋转会产生磁场，该磁场通过隔离套传递给内磁铁。内磁铁受到磁场的作用，与外磁铁同步旋转。由于磁力传递的特性，转子和定子之间无需物理接触，从而实现了无泄漏、无密封的运行。

2.3 液体输送

当转子和定子旋转时，叶轮推动液体在泵内流动。液体从入口处进入泵内，经过叶轮的作用，被推送到出口处。整个过程中，液体与泵的旋转部件之间没有直接接触，从而避免了泄漏和污染的风险。

三、磁力泵的特点

3.1 无泄漏

由于磁力泵的转子和定子之间无需物理接触，泵的运行过程中不会发生泄漏现象。这使得磁力泵特殊适合于输送易挥发、有毒或者腐蚀性液体的场合。

3.2 无密封

传统泵通常需要使用机械密封来防止泄漏，而磁力泵则无需密封。这不仅简化了泵的结构，还减少了维护和更换密封件的成本。

3.3 高效节能

磁力泵采用磁力耦合传递动力，消除了磨擦和泄漏带来的能量损失，因此具有较高的效率。同时，由于无需密封，泵的运行更加平稳，能耗更低。

不锈钢磁力离心泵结构图

不锈钢磁力离心泵结构图

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

相信大家对于磁力泵都不陌生，这是一种依靠现代磁力学基础上研发而成的新型机泵,和同属于无轴封结构泵的屏蔽泵一样,结构上只有静密封而无动密封,用于输送液体时能保证一滴不漏。而近来就有来自天津的用户想了解下不锈钢磁力泵的结构知识，以此来加深对磁力泵的了解。对此，上海沈泉磁力泵厂家为大家整理出了以下内容，大家请跟着小编一起来看看吧。

不锈钢磁力离心泵结构图：

从上图中，我们可以看到，不锈钢磁力泵是由泵体、叶轮、密封圈、隔板、内磁钢总成、外磁钢总成、联接架、电机、轴承、轴承压盖、泵轴、隔离套、动环、静环等组成的。

值得说明的是，不锈钢磁力泵在实际的使用时需要注意的是，因磁力泵轴承的冷却和通滑是靠被辙送的介质，故而一定要杜绝空运转情况。在安装时，也要水平安装，不能竖立，塑料泵体是不能承受管路重量的。 好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。
